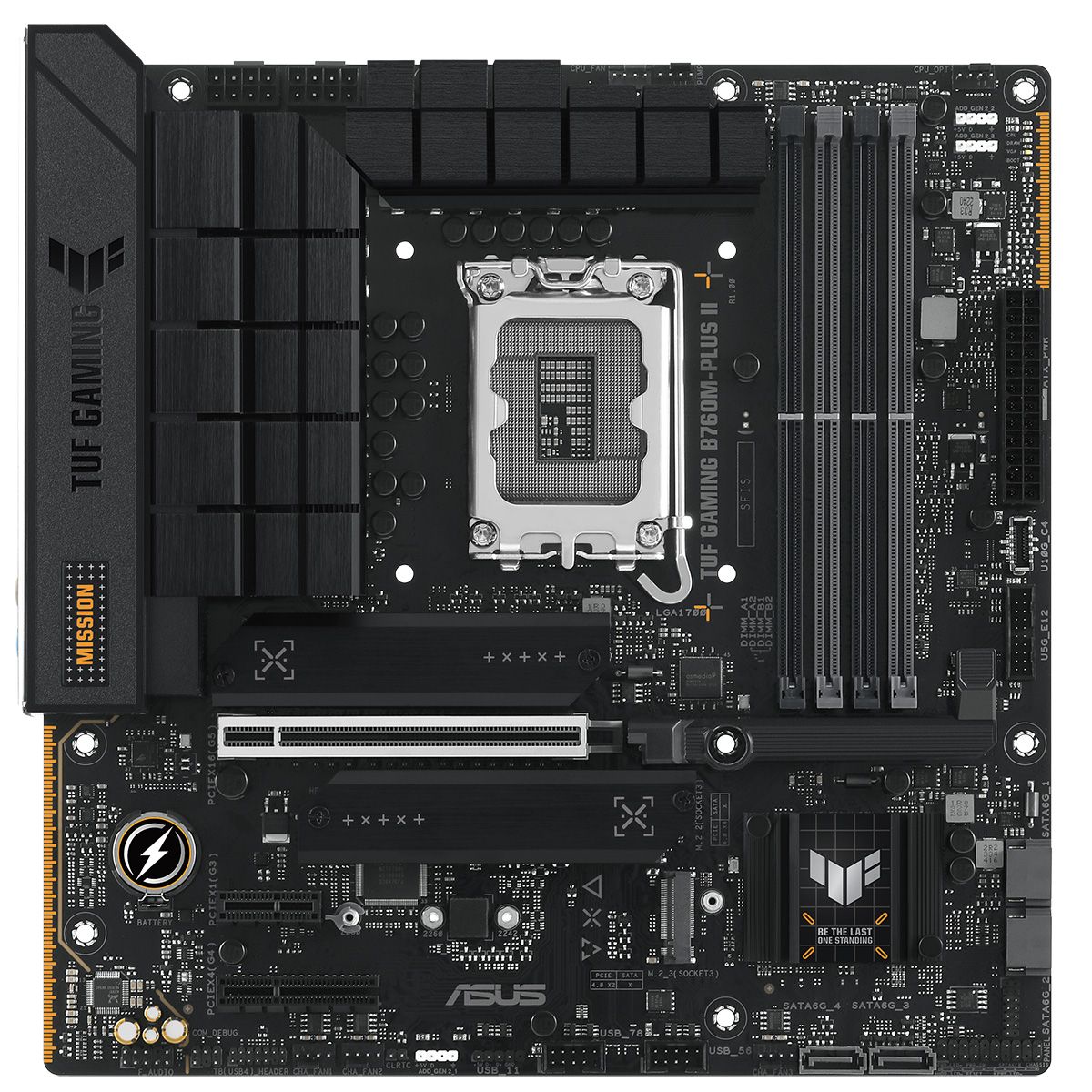

Материнская плата Asus Tuf Gaming B760m-plus Ii, Socket LGA 1700, Intel B760, mATX, RTL [90MB1HD0-M0EAY0]

ASUS TUF Gaming B760M-PLUS II — материнская плата форм-фактора mATX на чипсете Intel B760 под сокет LGA 1700, совместимая с процессорами поколений Alder Lake и Raptor Lake, с поддержкой памяти DDR5 до 192 ГБ и тремя слотами M.2 для высокоскоростных накопителей.

• Форм-фактор: mATX, 244 × 244 мм
• Чипсет / Сокет: Intel B760 / LGA 1700 (Alder Lake, Raptor Lake)
• Память: DDR5, 4 слота DIMM, до 192 ГБ, 4800–7800 МГц
• Для кого: сборка игрового ПК среднего класса, компактная платформа Intel 12/13-го поколения

Коротко — для кого эта материнская плата

ASUS TUF Gaming B760M-PLUS II подходит для тех, кто строит компактный игровой или рабочий ПК на базе Intel Core 12-го или 13-го поколения и хочет получить современную платформу DDR5 без переплаты за флагманский чипсет Z790. Плата закрывает большинство актуальных потребностей: три слота M.2, порт PCIe 5.0 для видеокарты, 2,5-гигабитная сеть и разветвлённая USB-обвязка.

Формат mATX (244 × 244 мм) позволяет собрать систему в компактном корпусе, не жертвуя слотами под накопители и вентиляторами. Силовая подсистема 12+1+1 фаз с пассивным охлаждением VRM-зоны обеспечивает стабильную работу старших Raptor Lake, включая Core i9-13900K при умеренном нагреве.

Главные плюсы и ограничения ASUS TUF Gaming B760M-PLUS II

ASUS TUF Gaming B760M-PLUS II — сбалансированная mATX-плата с современной периферией, но без поддержки разгона процессора по множителю.

• ✓ Три слота M.2 (все PCIe 4.0) — возможность установить системный NVMe, игровой и резервный диски одновременно
• ✓ PCIe 5.0 x16 для видеокарты — актуально для топовых GPU поколения RTX 50/RX 8000
• ✓ DDR5 до 7800 МГц при максимальном объёме 192 ГБ — запас на несколько лет
• ✓ Богатая задняя панель: USB 3.2 Gen 2x2 Type-C, DisplayPort, HDMI, оптический S/PDIF, 2,5 Гбит/с LAN
• ✓ Три разъёма ARGB (5V 3-pin) и ASUS Aura Sync — простая синхронизация подсветки без дополнительных хабов

• ✗ Чипсет B760 не поддерживает разгон процессора по множителю — для оверклокинга нужен Z790
• ✗ Один слот PCIe x16 — нет возможности установить вторую дискретную карту или дополнительный PCIe-контроллер в полноформатный слот
• ✗ Нет встроенного Wi-Fi модуля (есть слот M.2 E-key для его установки) — беспроводной адаптер покупается отдельно

Процессор, память и платформа — на чём строить систему

Совместимость ASUS TUF Gaming B760M-PLUS II с процессорами Intel

ASUS TUF Gaming B760M-PLUS II поддерживает процессоры Intel Alder Lake (12-е поколение) и Raptor Lake (13-е поколение) в сокете LGA 1700. Это включает весь спектр от бюджетных Core i3 до флагманских Core i9-13900K и их F/KF-вариантов.

Питание процессора реализовано через два разъёма 8-pin EPS, что достаточно даже для старших 24-ядерных Raptor Lake при штатном энергопотреблении. Силовая подсистема 12+1+1 фаз с пассивными радиаторами на VRM-зоне по данным тестов FormulaTV справляется с продолжительными нагрузками без перегрева при наличии в корпусе минимального обдува.

Важное ограничение чипсета B760 — отсутствие разгона процессора по множителю. K-серия (i9-13900K, i7-13700K) работает, но заблокирована на номинальной частоте; смысл переплачивать за K-версию в этом случае минимален.

Память DDR5 — скорости от 4800 до 7800 МГц и объём до 192 ГБ

ASUS TUF Gaming B760M-PLUS II оснащена четырьмя слотами DIMM DDR5 с двухканальным режимом работы. Поддерживаемый диапазон частот — от 4800 до 7800 МГц, максимальный объём — 192 ГБ.

Для игровой сборки оптимально начинать с двух планок DDR5-6000 в двухканальном режиме: при этой частоте соотношение цены и прироста производительности по данным производителя наиболее выгодное. Два оставшихся слота оставляют возможность доукомплектовать систему вдвое без замены комплекта.

Профили XMP/EXPO активируются через UEFI AMI BIOS (128 Mb Flash ROM). При установке четырёх планок частота может быть ограничена — это стандартное поведение для двухканальных платформ с четырьмя слотами.

Слоты и накопители — три M.2 и четыре SATA

Три слота M.2 на ASUS TUF Gaming B760M-PLUS II — конфигурация и скорости

ASUS TUF Gaming B760M-PLUS II несёт три разъёма M.2 под накопители форматов 2242/2260/2280. По информации производителя, конфигурация следующая: два слота работают в режиме PCIe 4.0 x4 (максимальная пропускная способность до ~7 ГБ/с каждый), третий — в режиме PCIe 4.0 x2 (до ~3,5 ГБ/с).

Это позволяет одновременно установить системный диск, игровой хранилище и третий накопитель без использования SATA-портов. Все три слота закрыты пассивными радиаторами M.2, снижающими термальный дроссль при длительной записи больших массивов данных.

Дополнительно предусмотрены четыре разъёма SATA III с поддержкой RAID-массивов уровней 0, 1, 5 и 10 — для классических 2,5″ и 3,5″ накопителей или оптических приводов.

Совет от Редакции FormulaTV: «Если планируете использовать все три M.2 одновременно, проверьте в UEFI приоритет загрузки: на некоторых прошивках B760 системный диск во втором или третьем слоте не определяется как загрузочный по умолчанию — его нужно явно прописать в Boot Order.»

PCIe 5.0 x16 — почему это важно для актуальных видеокарт

Единственный слот PCIe на ASUS TUF Gaming B760M-PLUS II работает в режиме PCIe 5.0 x16, обеспечивая пропускную способность 64 ГБ/с. Это вдвое больше, чем у PCIe 4.0 x16.

Для большинства актуальных видеокарт — RTX 4070/4080, RX 7900 GRE и аналогов — разница между PCIe 4.0 и 5.0 в реальных игровых нагрузках пока незначительна. Однако наличие PCIe 5.0 обеспечивает совместимость с картами следующего поколения без смены платы.

Порты и подключение — задняя панель и внутренние разъёмы

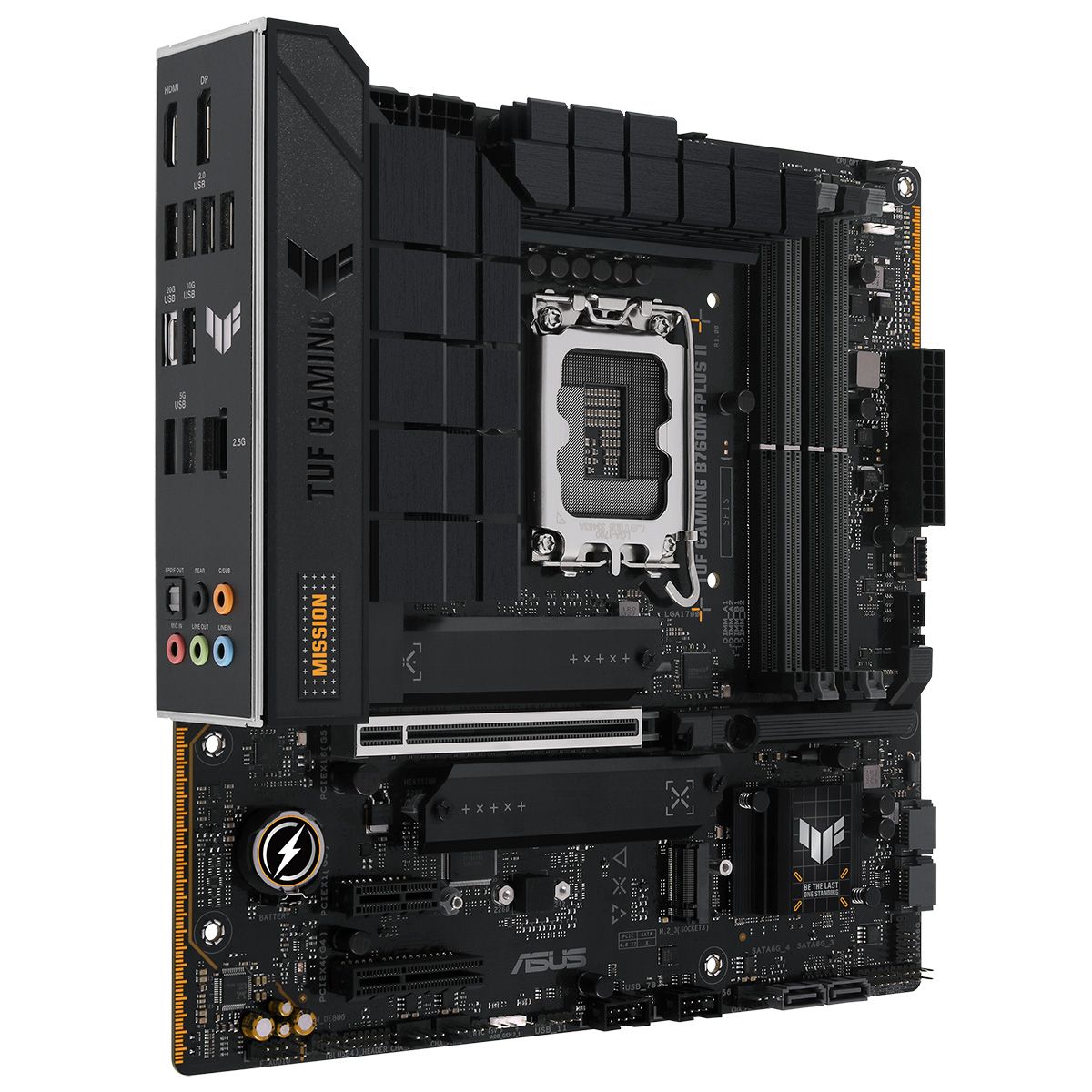

Задняя панель ASUS TUF Gaming B760M-PLUS II — USB, видео и сеть

Задняя панель ASUS TUF Gaming B760M-PLUS II включает: один USB 3.2 Gen 2x2 Type-C (20 Гбит/с), один USB 3.2 Gen 2 Type-A (10 Гбит/с), два USB 3.2 Gen 1 Type-A (5 Гбит/с), четыре USB 2.0 Type-A. Для вывода изображения со встроенной графики Intel предусмотрены HDMI и DisplayPort.

Сетевой контроллер обеспечивает скорость 2,5 Гбит/с через разъём RJ-45 — практичное решение для NAS, быстрых роутеров и корпоративных сетей. Встроенный Wi-Fi отсутствует, но на плате есть слот M.2 (E-key) для установки адаптера беспроводной связи.

Аудиовыходы дополнены оптическим S/PDIF (TOSLINK) — удобно для подключения ресиверов и ЦАП без потери качества. Аудиочипсет Realtek реализует схему 7.1.

Внутренние разъёмы для корпусов — USB, вентиляторы и подсветка

На плате ASUS TUF Gaming B760M-PLUS II предусмотрен внутренний USB 3.2 Gen 2 Type-C (20-pin) для фронтальных панелей современных корпусов, разъём USB 3.2 Gen 1 (19-pin) и два порта USB 2.0 (9-pin). Этого достаточно для корпусов с развитой USB-обвязкой на передней панели.

Управление охлаждением: два 4-pin разъёма для процессорного кулера и три 4-pin коннектора для корпусных вентиляторов. Три разъёма ARGB 5V D-G (3-pin) в связке с ASUS Aura Sync позволяют синхронизировать подсветку планок памяти, вентиляторов и корпусных элементов из единого интерфейса.

Совет от Редакции FormulaTV: «При сборке в компактном mATX-корпусе заранее подключите внутренний USB-C к передней панели до установки видеокарты — пространство между картой и платой после монтажа GPU становится критически мало для манипуляций с этим коннектором.»

С чем сравнить в России — mATX платы на Intel B760/Z790

ASUS TUF Gaming B760M-PLUS II конкурирует с несколькими mATX-платами на чипсетах B760 и H770. Ниже — сравнение по ключевым параметрам.

Как мы к этому пришли — эволюция платформы Intel B760

B760 как логичный шаг после B660 — что изменилось

ASUS TUF Gaming B760M-PLUS II основана на чипсете Intel B760, который пришёл на смену B660 в 2023 году. Главные отличия B760 от предшественника — увеличенное число линий PCIe, поддержка PCIe 5.0 для слота видеокарты и расширенная обвязка USB 3.2.

Серия TUF Gaming в линейке ASUS позиционируется между бюджетными платами Prime и старшими ROG Strix — более серьёзная силовая подсистема и пассивное охлаждение VRM по сравнению с Entry-уровнем, без премиальной наценки за ROG-бренд. В случае B760M-PLUS II это выражается в 12+1+1 фазах и радиаторах над VRM-зоной и слотами M.2.

Инженерный компромисс

Три M.2 в mATX-форм-факторе — за счёт чего это стало возможным

Размещение трёх слотов M.2 на плате 244 × 244 мм потребовало компромисса: третий слот работает в режиме PCIe 4.0 x2 вместо x4. По данным производителя, пропускная способность этого слота составляет около половины от полноскоростного PCIe 4.0 x4 — практически это означает ограничение последовательной записи при заполнении кэша накопителя, но для хранения холодных данных или игровых архивов разница незаметна.

Второй компромисс — отсутствие встроенного Wi-Fi. Производитель предусмотрел слот M.2 (E-key) для беспроводного модуля, однако адаптер приобретается отдельно. Платы конкурентов той же ценовой категории нередко включают Wi-Fi 6E в комплект.

Взгляд с другой стороны

Контраргумент. Зачем платить за TUF Gaming B760M-PLUS II, если есть более дешёвые B760-платы с Wi-Fi в комплекте и двумя слотами M.2?

Когда валиден. Если в сборке планируется один-два NVMe-диска и беспроводная сеть обязательна, а бюджет ограничен — плата конкурента с Wi-Fi 6E и двумя M.2 может оказаться практичнее.

Ответ. ASUS TUF Gaming B760M-PLUS II оправдана там, где важны три M.2 одновременно, PCIe 5.0, USB 3.2 Gen 2x2 Type-C на задней панели и надёжная силовая подсистема для старших Raptor Lake. Если эти характеристики не нужны — стоит рассмотреть более доступные альтернативы с встроенным Wi-Fi.

Ошибки при выборе и сборке

1) Покупка DDR4-памяти под эту плату — TUF Gaming B760M-PLUS II поддерживает исключительно DDR5. Установить планки DDR4 физически невозможно: у них разная распиновка и замок.

2) Расчёт на разгон процессора — чипсет B760 не поддерживает изменение множителя CPU. Покупка Core i9-13900K с расчётом на оверклок в паре с этой платой лишена смысла; для разгона нужен Z790.

3) Игнорирование слота M.2 E-key — многие сборщики не замечают его на этапе планирования и позже докупают USB Wi-Fi-адаптер. Встроенный M.2 E-key позволяет установить компактный Intel AX210 или аналог без внешней антенны и занятого USB-порта.

Совет от Редакции FormulaTV: «При обновлении BIOS перед первым запуском системы используйте функцию ASUS BIOS FlashBack (если она поддерживается на вашей ревизии) — это позволяет прошить свежую версию с USB-накопителя без установленного процессора и памяти, что особенно удобно при раннем старте новых ревизий Raptor Lake.»
