Корпус Foxline FL-103 [FL-103-AD120-DC] черный

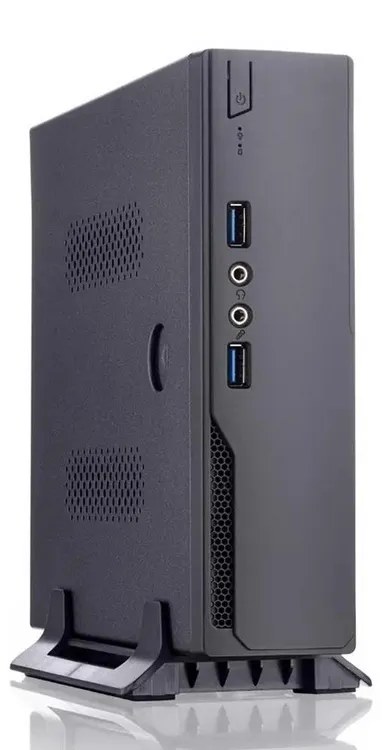

FoxLine FL-103 — ультракомпактный корпус формата SFF для материнских плат Mini-ITX с Back-Connect разъёмами, габаритами 55 × 200 × 212 мм и внешним блоком питания 120 Вт в комплекте. Корпус предназначен для сборки тихих офисных рабочих станций, тонких клиентов и домашних медиасерверов с минимальным тепловыделением.

• Форм-фактор плат: Mini-ITX (Back-Connect)
• Встроенный БП: 120 Вт, внешний адаптер — входит в комплект
• Макс. высота кулера CPU: 30 мм
• Для кого: офисный мини-ПК, тонкий клиент, медиацентр на встроенной графике

Коротко — для кого этот корпус

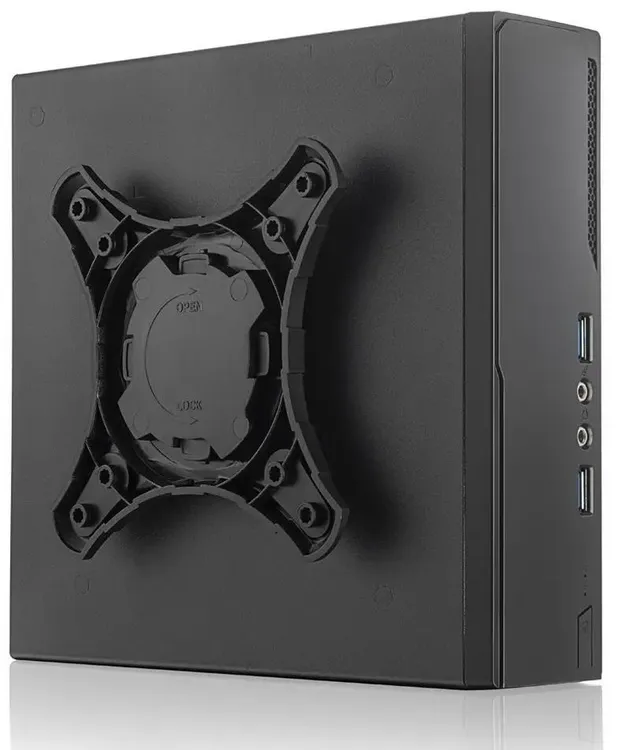

FoxLine FL-103 закрывает конкретную задачу: разместить полноценный ПК в объёме чуть больше 2 литров. При ширине 55 мм корпус занимает меньше места, чем большинство настольных форм-факторов. Целевая аудитория — те, кому критичны минимальные габариты: офисы с ограниченным пространством на столе, домашние медиасерверы, тонкие клиенты в учебных аудиториях и торговых точках.

Главные плюсы и ограничения FoxLine FL-103

FoxLine FL-103 — узкоспециализированное решение: выигрывает по компактности, но требует точного подбора совместимых компонентов.

• ✓ Объём около 2,3 л — один из наименьших форматов для самосборного ПК
• ✓ Внешний блок питания 120 Вт, кабель питания и подставка — всё в комплекте
• ✓ Корпус из стали и пластика, вес 1,6 кг — устойчив без громоздкости
• ✓ Панель ввода-вывода расположена спереди — порты доступны без поворота корпуса

• ✗ Требует исключительно плат Mini-ITX с Back-Connect разъёмами — стандартные Mini-ITX не подойдут
• ✗ Максимальная высота кулера CPU 30 мм исключает большинство стандартных систем охлаждения
• ✗ Мощность внешнего адаптера 120 Вт — потолок системы, дискретная графика исключена

Для каких задач FoxLine FL-103 подходит лучше всего

FoxLine FL-103 наиболее органично вписывается в три сценария. Первый — офисная рабочая станция: корпус шириной 55 мм легко крепится сбоку от монитора или убирается за него, не занимая места на столе. Второй — домашний медиасервер: тихая работа внешнего адаптера питания и малый объём делают корпус незаметным в интерьере, при этом один отсек 3,5″ вмещает достаточный по объёму накопитель для медиатеки. Третий — тонкий клиент в точках продаж или учебных аудиториях: компактные габариты упрощают монтаж и снижают риск кражи при скрытой установке. По информации производителя, страна производства — Китай, гарантия FoxLine составляет 1 год. Для всех трёх сценариев ключевое условие одинаково: процессор с TDP, укладывающимся в бюджет внешнего адаптера 120 Вт.

Конструкция и совместимость — Back-Connect Mini-ITX и внешний БП

Конструктивная особенность FL-103 — поддержка только одного специфического типа плат. Это и главное ограничение, и причина рекордно малой ширины в 55 мм.

FoxLine FL-103 — почему нужны платы Back-Connect, а не стандартный Mini-ITX

FoxLine FL-103 рассчитан на платы Mini-ITX с разъёмами, выведенными на обратную сторону (Back-Connect). В стандартных Mini-ITX платах разъёмы питания, SATA и USB-коннекторы расположены на лицевой стороне — они физически не позволяют закрыть корпус шириной 55 мм. Платформы Back-Connect решают эту проблему: все коммуникации уходят за плату, внутреннее пространство остаётся минимальным. По информации производителя, форм-фактор совместимых блоков питания — внешний: ATX-адаптер внутри не размещается. Комплектный внешний блок питания 120 Вт подключается через разъём на задней стенке корпуса.

Отсек накопителя и панель ввода-вывода FoxLine FL-103

Согласно спецификации, FoxLine FL-103 оснащён одним отсеком для накопителя формата 3,5″. Поддержка M.2 или 2,5″ форматов зависит от установленной платы — в корпусе штатных дополнительных мест для этих форматов нет. Панель ввода-вывода расположена спереди: доступ к портам удобен без перекладывания корпуса. Боковые панели фиксируются винтами сзади — разборка требует инструмента, но защищает от случайного открытия. Фронтальная панель выполнена из пластика, остальные части корпуса — комбинация стали и пластика. Вес корпуса — 1,6 кг.

Охлаждение в FoxLine FL-103 — 40 мм вентилятор и лимит 30 мм на кулер

Тепловой режим — ключевой фактор при выборе процессора для FL-103. Ограничение в 30 мм по высоте кулера определяет допустимый TDP и список совместимых платформ.

Какие кулеры совместимы с FoxLine FL-103

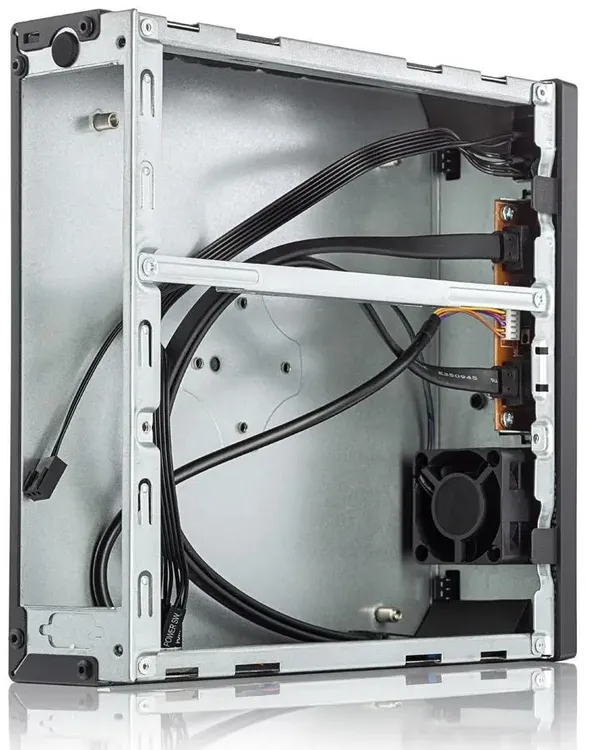

Согласно спецификации, FoxLine FL-103 допускает процессорный кулер высотой не более 30 мм. Большинство розничных воздушных систем охлаждения превышают этот параметр: компактные кулеры уровня Noctua NH-L9i имеют высоту 37 мм и не войдут. Практически FL-103 совместим только с платформами, где охлаждение CPU уже интегрировано в плату или поставляется вместе с ней с высотой радиатора ≤ 30 мм. Вентилятор 40 мм входит в комплект и обеспечивает базовую вентиляцию корпуса. По наблюдениям специалистов FormulaTV в условиях шоурума, вентиляторы диаметром 40 мм при повышенной нагрузке работают заметнее на слух, чем 80–120 мм аналоги в стандартных корпусах — акустический фактор стоит учитывать при выборе рабочего места.

Совет от редакции FormulaTV: «Для FL-103 оптимальны платформы, где охлаждение идёт в комплекте с платой: решения на Intel N100 и N200 поставляются с собственным радиатором, укладывающимся в 25–30 мм. Это снимает вопрос поиска совместимого кулера и убирает один из рисков сборки».

Блок питания — внешний адаптер 120 Вт в комплекте

FoxLine FL-103 — как работает внешний БП и что включено в поставку

FoxLine FL-103 использует внешний источник питания по принципу, аналогичному ноутбучному адаптеру. По информации производителя, в комплект поставки входят: корпус, документация, крепёжный комплект, внешний блок питания, кабель питания и подставка. Блок питания мощностью 120 Вт размещается вне корпуса: это снижает тепловыделение внутри и убирает шум трансформатора. 120 Вт — реалистичный предел для систем с TDP процессора до 35–45 Вт, одним NVMe-накопителем и 16–32 ГБ RAM. По наблюдениям специалистов FormulaTV, конфигурации с процессорами с TDP до 15 Вт при работе в режиме простоя практически не нагревают боковые стенки корпуса — основной тепловой пакет рассеивается через радиатор на плате и внешний адаптер.

Совет от редакции FormulaTV: «Планируйте энергобюджет заранее: суммируйте TDP процессора, потребление RAM, SSD и вентилятора. Для систем на Intel N100 (6 Вт TDP) суммарное потребление при пиковой нагрузке редко превышает 25–30 Вт — запаса комплектного адаптера 120 Вт достаточно с большим отрывом».

С чем сравнить в России — аналоги SFF Mini-ITX корпусов

Ультратонкий форм-фактор шириной 55 мм с требованием Back-Connect плат — узкая ниша. Прямых аналогов немного; ориентируйтесь на корпуса схожего объёма с внешним блоком питания.

Как SFF-корпуса стали такими компактными

Формат SFF появился как ответ на запрос бизнеса: разместить офисный ПК в минимальном объёме. Ключевой шаг — переход от внутреннего ATX-блока питания к внешнему адаптеру: убрать БП из корпуса означало сократить объём на треть. Параллельно стандарт Mini-ITX (170 × 170 мм) дал единую платформу для компактных сборок. Появление Back-Connect плат добавило ещё один уровень компактности: вывод разъёмов на обратную сторону позволил уменьшить ширину корпуса до 55 мм — иначе физически недостижимый размер при стандартной компоновке. FL-103 представляет этот подход в доступном ценовом сегменте с комплектным адаптером питания.

Инженерный компромисс — компактность против универсальности

Главный trade-off FoxLine FL-103 — жёсткий обмен компактности на совместимость. Ширина 55 мм достигается ценой отказа от стандартной экосистемы Mini-ITX: нельзя взять любую платформу с полки. Это осознанное инженерное решение, а не недоработка — именно ограниченная совместимость позволяет держать такой форм-фактор.

FoxLine FL-103 — три инженерных компромисса, о которых стоит знать

Первый — совместимость плат: Back-Connect Mini-ITX — это специализированный сегмент, а не массовый рынок. Выбор плат уже, цены в среднем выше, чем у стандартных Mini-ITX. Второй — охлаждение: лимит 30 мм по кулеру фактически ограничивает TDP процессора до 35–45 Вт. Высокопроизводительные CPU в FL-103 не имеют смысла: тепловой режим не позволит раскрыть их потенциал. Третий — расширяемость: один отсек 3,5″ и один вентилятор 40 мм — финальная конфигурация без возможности масштабирования внутри корпуса. FL-103 проектировался под стабильную долгосрочную нагрузку среднего уровня, а не под апгрейды. Согласно спецификации, габариты корпуса 55 × 200 × 212 мм: каждый из этих трёх компромиссов напрямую следует из этих размеров.

Взгляд с другой стороны

Контраргумент. При сопоставимой цене можно рассмотреть готовый мини-ПК (неттоп) с платформой, памятью, хранилищем и гарантией на всё устройство — без необходимости отдельно искать совместимую Back-Connect плату и кулер высотой ≤ 30 мм.

Когда валиден. Если задача — быстро получить работоспособный компактный ПК без тонкой настройки конфигурации, готовый неттоп проще и часто дешевле по совокупной стоимости компонентов.

Ответ. FL-103 оправдан, когда нужна гибкость: конкретный объём RAM, специфическая платформа, нестандартные требования к интерфейсам. Готовый неттоп этого не предоставляет. Если гибкость не критична — стоит рассмотреть готовые решения класса Intel NUC или отечественные неттопы.

Типичные ошибки при выборе FoxLine FL-103

1) Купить стандартную плату Mini-ITX — она физически не уместится в FL-103: разъёмы питания и SATA не дадут закрыть боковые стенки. Цена ошибки — возврат платы или покупка другого корпуса.

2) Установить кулер высотой более 30 мм — крышка корпуса не закроется. Большинство розничных кулеров превышают этот параметр; проверяйте высоту в характеристиках до покупки.

3) Рассчитывать на 120 Вт как на запас для будущего апгрейда с производительным процессором — при переходе на CPU с TDP 65+ Вт комплектного адаптера не хватит. Замена потребует поиска совместимого по разъёму и напряжению варианта.
