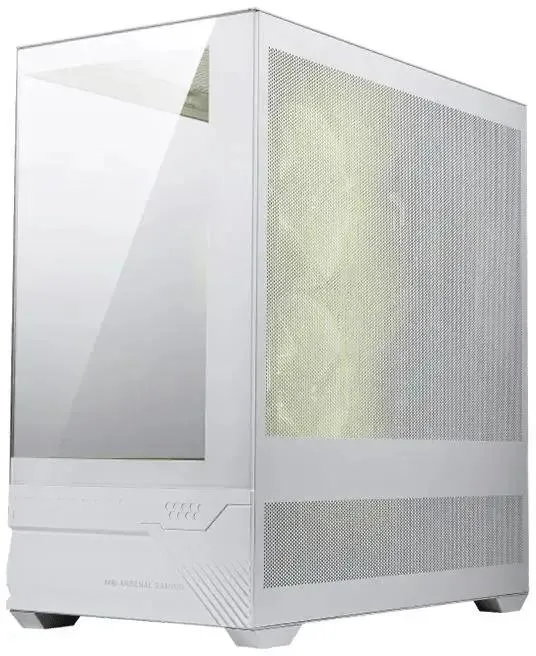

Корпус MSI MAG PANO M110R [306-7G33W21-JA4] белый

MSI MAG PANO M110R — корпус Mid-Tower формата с панорамными стеклянными панелями, поддержкой плат Standard-ATX, Micro-ATX и Mini-ITX, тремя предустановленными ARGB-вентиляторами 120 мм и видеокартами длиной до 400 мм. Ориентирован на сборки с акцентом на эстетику внутреннего пространства.

• Типоразмер: Mid-Tower, Standard-ATX / Micro-ATX / Mini-ITX
• Вентиляторы в комплекте: 3 х 120 мм ARGB
• Видеокарта: до 400 мм, 7 слотов расширения
• СЖО: до 360 мм радиатора сверху

Для кого подойдёт этот корпус

MSI MAG PANO M110R рассчитан на сборщиков, которым важна видимость внутренних компонентов: закалённое стекло с трёх сторон открывает обзор на материнскую плату, кулер, видеокарту и кабельную разводку. Три предустановленных ARGB-вентилятора создают подсветку без дополнительных вложений при условии, что материнская плата поддерживает управление ARGB.

Главные плюсы и ограничения MSI MAG PANO M110R

Корпус предлагает редкое сочетание панорамного остекления с поддержкой плат Back-Connect — это позволяет убрать большинство кабелей с лицевой стороны платы.

• ✓ Три панели из закалённого стекла — панорамный обзор со всех сторон
• ✓ 3 ARGB-вентилятора 120 мм в комплекте — подсветка работает сразу после сборки
• ✓ Поддержка Back-Connect плат Micro-ATX и ATX — чистая лицевая сторона без пучка проводов
• ✓ Видеокарта до 400 мм и радиатор СЖО до 360 мм сверху — не придётся отказываться от топовых решений

• ✗ Максимальная длина блока питания 200 мм — крупные модульные БП могут не войти
• ✗ Панель ввода-вывода расположена сбоку слева — нетипичное положение, требует привыкания
• ✗ Только 2 отсека 2,5″ + 2 комбинированных отсека 2,5″/3,5″ — для систем с множеством накопителей тесновато

Конструкция, стекло и дизайн

MSI MAG PANO M110R строится на комбинации стали, пластика и закалённого стекла. Боковая стенка слева и фронтальная панель выполнены из закалённого стекла — это даёт обзор компонентов без съёма крышки.

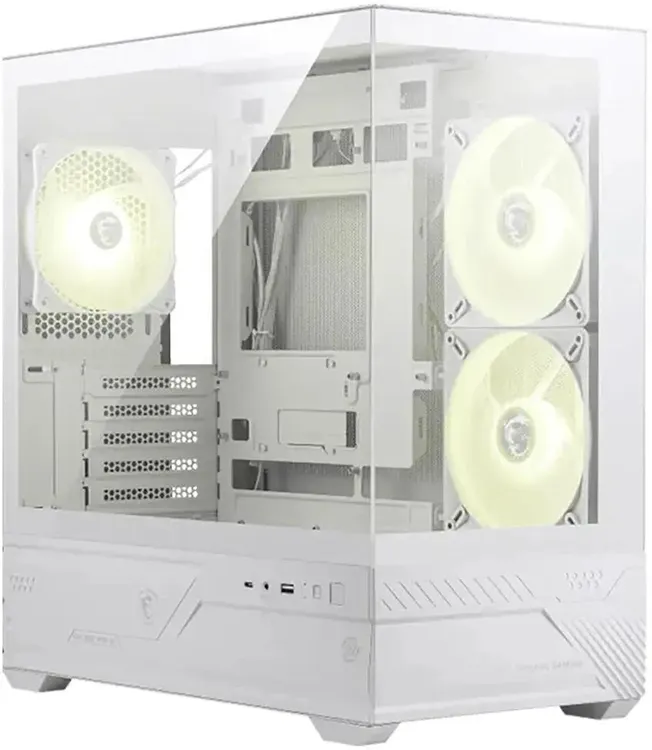

Как устроены стеклянные панели MSI MAG PANO M110R

MSI MAG PANO M110R использует закалённое стекло для боковой стенки (слева) и фронтальной панели. Фиксация боковых панелей — на защёлках, без винтов: снять стекло можно одним движением. Корпус выпускается в белом цвете, габариты без подставки составляют 485 × 225 × 420 мм, вес по спецификации производителя — 5,7 кг.

Совет от Редакции FormulaTV: «Перед сборкой убедитесь, что маршруты кабелей от материнской платы не пересекают зону обзора стеклянных панелей — в PANO M110R кабельная разводка идёт за задней стенкой, и правильное использование этого пространства сразу видно сквозь стекло. Начинайте укладку кабелей с 24-пинового разъёма ATX: он самый жёсткий и задаёт общую геометрию разводки.»

Внутреннее пространство и обслуживание MSI MAG PANO M110R

MSI MAG PANO M110R организует внутреннее пространство вертикально: материнская плата ориентирована вертикально, блок питания скрыт за нижним кожухом. По информации производителя, в зоне кулера процессора предусмотрен вырез в задней стенке — это упрощает замену процессорного кулера без демонтажа платы. Прокладка кабелей выполняется за задней стенкой, пылевые фильтры установлены сверху и снизу.

Охлаждение и совместимость с СЖО

MSI MAG PANO M110R комплектуется тремя вентиляторами 120 мм с ARGB-подсветкой и поддерживает расширенные конфигурации вентиляции и жидкостного охлаждения.

Что умеет MSI MAG PANO M110R по части воздушного охлаждения

MSI MAG PANO M110R поставляется с тремя вентиляторами 120 мм — их можно разместить спереди, снизу или сбоку. Поддерживаемые позиции согласно спецификации: сзади — 1 × 120 мм, сверху — до 3 × 120 мм или 2 × 140 мм, снизу — 3 × 120 мм, сбоку — 3 × 120 мм или 2 × 140 мм. Максимально допустимая высота процессорного кулера — 160 мм, что перекрывает большинство башенных решений.

Совместимость MSI MAG PANO M110R с системами жидкостного охлаждения

MSI MAG PANO M110R поддерживает установку СЖО: согласно спецификации производителя, сверху помещаются радиаторы 120, 140, 240, 280 и 360 мм, сзади — 120 мм. Это позволяет установить полноразмерную трёхсекционную необслуживаемую СЖО без каких-либо переделок. Крышка блока питания и кожух удерживают кабели внизу, не мешая монтажу радиатора.

Совет от Редакции FormulaTV: «Если планируете использовать СЖО с радиатором 360 мм сверху, заранее уточните высоту оперативной памяти: высокие радиаторы планок ОЗУ (более 40 мм) могут конфликтовать с монтажной рамкой радиатора при верхней установке. Низкопрофильная память или радиаторы с изогнутыми патрубками решают эту задачу без компромиссов.»

Разъёмы, порты и совместимость с платами

MSI MAG PANO M110R поддерживает платы Standard-ATX, Micro-ATX и Mini-ITX, а также специфический класс плат Back-Connect с разъёмами на обратной стороне — Micro-ATX и Standard-ATX.

Панель ввода-вывода и порты MSI MAG PANO M110R

MSI MAG PANO M110R размещает панель ввода-вывода сбоку слева — нестандартное расположение по сравнению с большинством корпусов, где I/O-панель находится сверху. На ней по спецификации производителя: 2 порта USB 3.2 Gen 1 Type-A, 1 порт USB 3.2 Gen 2 Type-C и комбинированный 3,5 мм аудиоразъём (аудио/микрофон). Для подключения высокоскоростных накопителей или периферии через переднюю панель порт Type-C достаточен для передачи данных на скорости до 10 Гбит/с.

Поддержка Back-Connect плат в MSI MAG PANO M110R

MSI MAG PANO M110R совместим с материнскими платами формата Back-Connect — Micro-ATX и Standard-ATX. В таких платах все разъёмы питания и периферии выведены на обратную сторону, а лицевая часть остаётся полностью чистой. Это делает PANO M110R логичным выбором для сборок, где эстетика — приоритет: стеклянные панели показывают плату без единого видимого кабеля.

С чем сравнить в России

MSI MAG PANO M110R конкурирует с несколькими Mid-Tower корпусами, доступными в российской рознице в аналогичном ценовом сегменте.

Как появился PANO M110R — место в линейке MSI

Серия MAG PANO отражает тренд на панорамные корпуса, который сформировался вместе с распространением Back-Connect плат. Традиционные корпуса с одним боковым стеклом предполагали, что кабели останутся на виду — Back-Connect решает эту проблему перемещением разъёмов за плату. MSI объединила этот форм-фактор с панорамным остеклением, сделав внутреннее пространство главным элементом дизайна сборки.

Инженерный компромисс — стекло против воздушного потока

Панорамная концепция PANO M110R сопряжена с одним принципиальным ограничением. Закалённое стекло на боковой и фронтальной панелях снижает воздушный поток по сравнению с корпусами, имеющими перфорированные металлические боковины. Три вентилятора 120 мм в комплекте компенсируют это для типичных конфигураций, однако в системах с тепловыделением выше среднего — например, с флагманскими CPU и GPU одновременно — потребуется расширенная конфигурация вентиляторов. По наблюдениям редакции FormulaTV в условиях шоурума, корпусы с сплошным стеклом спереди при добавлении двух дополнительных вентиляторов на нижнюю секцию демонстрируют воздушный поток, сопоставимый с перфорированными аналогами начального уровня.

Взгляд с другой стороны

Контраргумент. Корпус с тремя стеклянными плоскостями и нестандартным расположением I/O-панели — выбор с компромиссами. Сбоку расположенная I/O-панель неудобна при размещении системника под столом или на полу.

Когда валиден. Если системный блок стоит на столе или на открытой полке, боковое расположение I/O-панели слева — нейтральный или даже удобный вариант. В том же сценарии актуально ограничение по БП длиной 200 мм: не все модульные блоки питания укладываются в этот предел.

Ответ. PANO M110R рационален для открытых, хорошо вентилируемых позиций установки и сборок с заранее подобранным блоком питания подходящей длины. Для систем, убранных в тумбу или ниже уровня стола, стоит рассмотреть корпус с верхней I/O-панелью.

Ошибки при выборе и сборке

1) Выбор блока питания длиннее 200 мм — по спецификации производителя, именно это максимально допустимое значение для PANO M110R. Длинный модульный БП физически не войдёт в нижний отсек; перед покупкой нужно свериться с паспортной длиной конкретной модели блока питания.

2) Игнорирование ARGB-совместимости материнской платы — три предустановленных вентилятора имеют ARGB-подключение. Без ARGB-заголовка на материнской плате управлять подсветкой через ПО не получится; потребуется отдельный ARGB-контроллер.

3) Установка очень высоких планок ОЗУ при монтаже верхнего радиатора СЖО 360 мм — конфликт по высоте между планками и крепёжной рамой радиатора возможен при высоте радиаторов ОЗУ более 40–45 мм. Уточняйте геометрию конкретной комбинации заранее.
