Корпус Jonsbo U5 [U5 Black] черный

Jonsbo U5 Black — Mid-Tower корпус из алюминия, стали и стекла с двусторонними сетчатыми панелями, рассчитанный на сборки на базе плат Standard-ATX, Micro-ATX и Mini-ITX. Нестандартное переднее расположение блока питания, скрытое за кожухом, и шесть позиций для 120-мм вентиляторов делают его ориентированным на воздушные и жидкостные системы охлаждения с акцентом на вентиляцию.

• Типоразмер: Mid-Tower, 440 × 219 × 418 мм, 7,2 кг
• Материалы: алюминиевая фронтальная панель, стальной каркас, двусторонние сетчатые стенки
• Охлаждение: до 6 × 120 мм вентиляторов + радиатор СЖО 240 мм сверху
• Для кого: сборщики, которым важны максимальный воздушный поток и сдержанная алюминиевая эстетика

Коротко — для кого этот корпус

Jonsbo U5 Black подойдёт тем, кто собирает тихую или производительную систему с воздушным охлаждением и хочет получить алюминиевый фасад без характерных пластиковых компромиссов в этом ценовом сегменте. Двусторонние сетчатые панели обеспечивают свободную циркуляцию воздуха без необходимости снимать боковину — актуально при мощных CPU-кулерах высотой до 160 мм и видеокартах длиной до 350 мм.

Главные плюсы и ограничения Jonsbo U5 Black

Корпус сочетает металлическую фронтальную панель и двустороннюю вентиляцию в типоразмере Mid-Tower — редкость для своего ценового класса.

• ✓ Алюминиевая фронтальная панель — ощутимо плотнее пластиковых аналогов на ощупь и без скрипов при транспортировке
• ✓ Двусторонние сетчатые стенки — воздух проходит через корпус без ограничений, давление внутри не накапливается
• ✓ Шесть позиций для 120-мм вентиляторов (снизу 3, сверху 2, сзади 1) плюс поддержка радиатора СЖО 240 мм
• ✓ Скрытый блок питания в переднем кожухе — кабели не перекрывают обзор компонентов через сетку

• ✗ Сетчатые стенки не задерживают пыль — пылевые фильтры только сверху и снизу; при установке в запылённых помещениях потребуется частая чистка
• ✗ Фронтальная панель ввода-вывода ограничена двумя портами USB 3.2 Gen 1 Type-A — без USB-C
• ✗ В комплекте нет вентиляторов — только документация и крепёж; вентиляторы приобретаются отдельно

Охлаждение — сколько вентиляторов помещается и нужна ли СЖО

Расположение вентиляторов в Jonsbo U5 Black

По информации производителя, Jonsbo U5 Black поддерживает установку шести вентиляторов типоразмера 120 мм: три снизу, два сверху и один сзади. Нижние три формируют основной входящий поток — при направлении на всасывание они подают холодный воздух прямо под видеокарту и к зоне VRM материнской платы. Два верхних и один тыловой работают на вытяжку. Такая схема создаёт направленное движение воздуха от нижнего края к верхнему без застойных зон.

По наблюдениям специалистов FormulaTV в условиях шоурума, корпуса с аналогичной схемой нижнего забора воздуха показывают стабильные температуры при длительных нагрузках — при условии, что стол или поверхность оставляют достаточный зазор снизу.

Поддержка СЖО в Jonsbo U5 Black

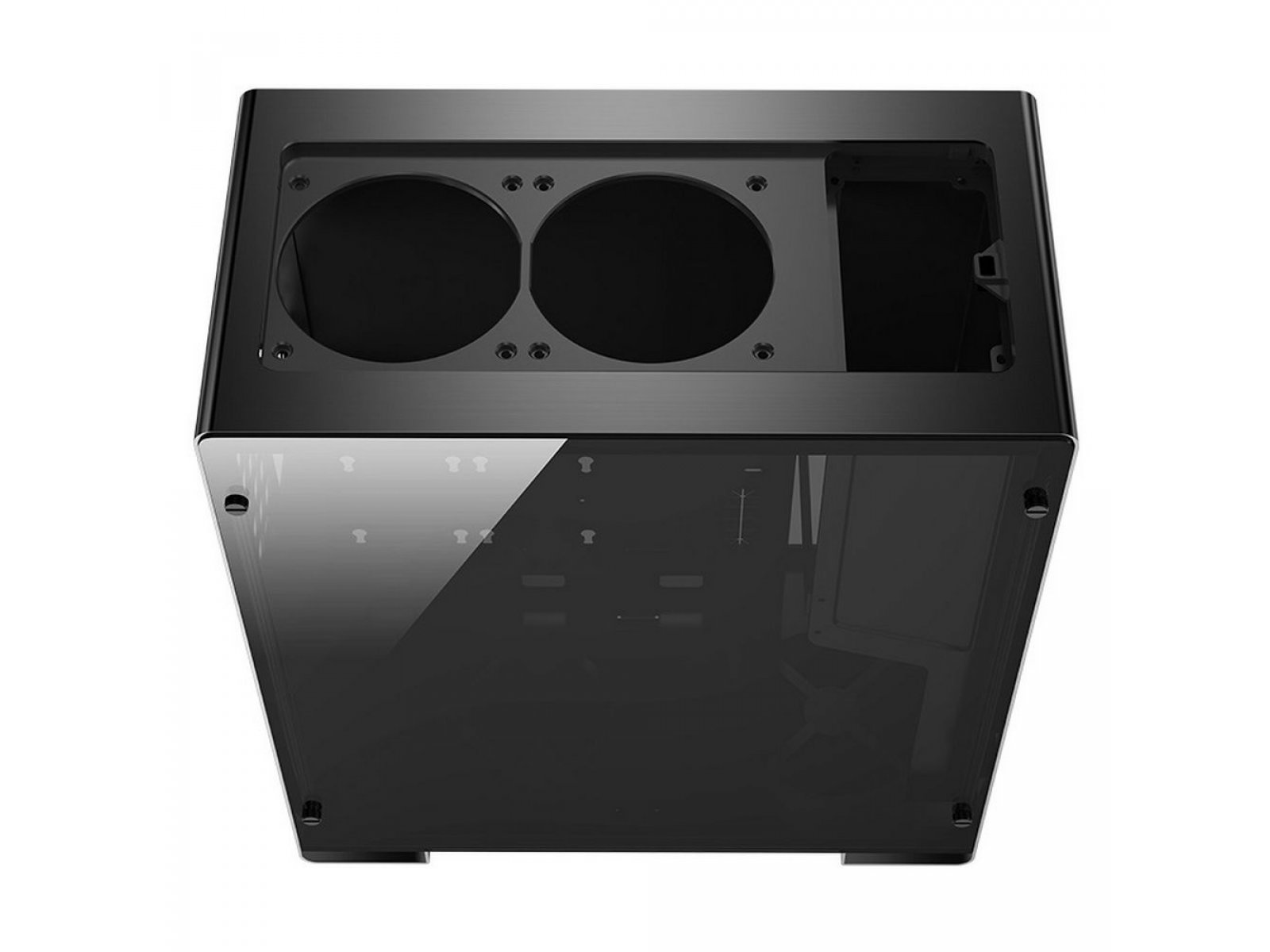

Jonsbo U5 Black поддерживает установку систем жидкостного охлаждения. Согласно спецификации производителя, верхний монтажный размер радиатора — 240 мм, то есть совместимы радиаторы формата 2 × 120 мм. Это покрывает большинство готовых «водянок» в сегменте mid-range и high-end: Deepcool, be quiet!, Arctic и другие 240-мм модели встают без переделок.

Тыловую позицию при СЖО-сборке обычно занимает помпа-радиатор 120 мм или один вытяжной вентилятор — зависит от конфигурации выбранного кита. Радиатор 360 мм корпус не поддерживает.

Пылевые фильтры и обслуживание

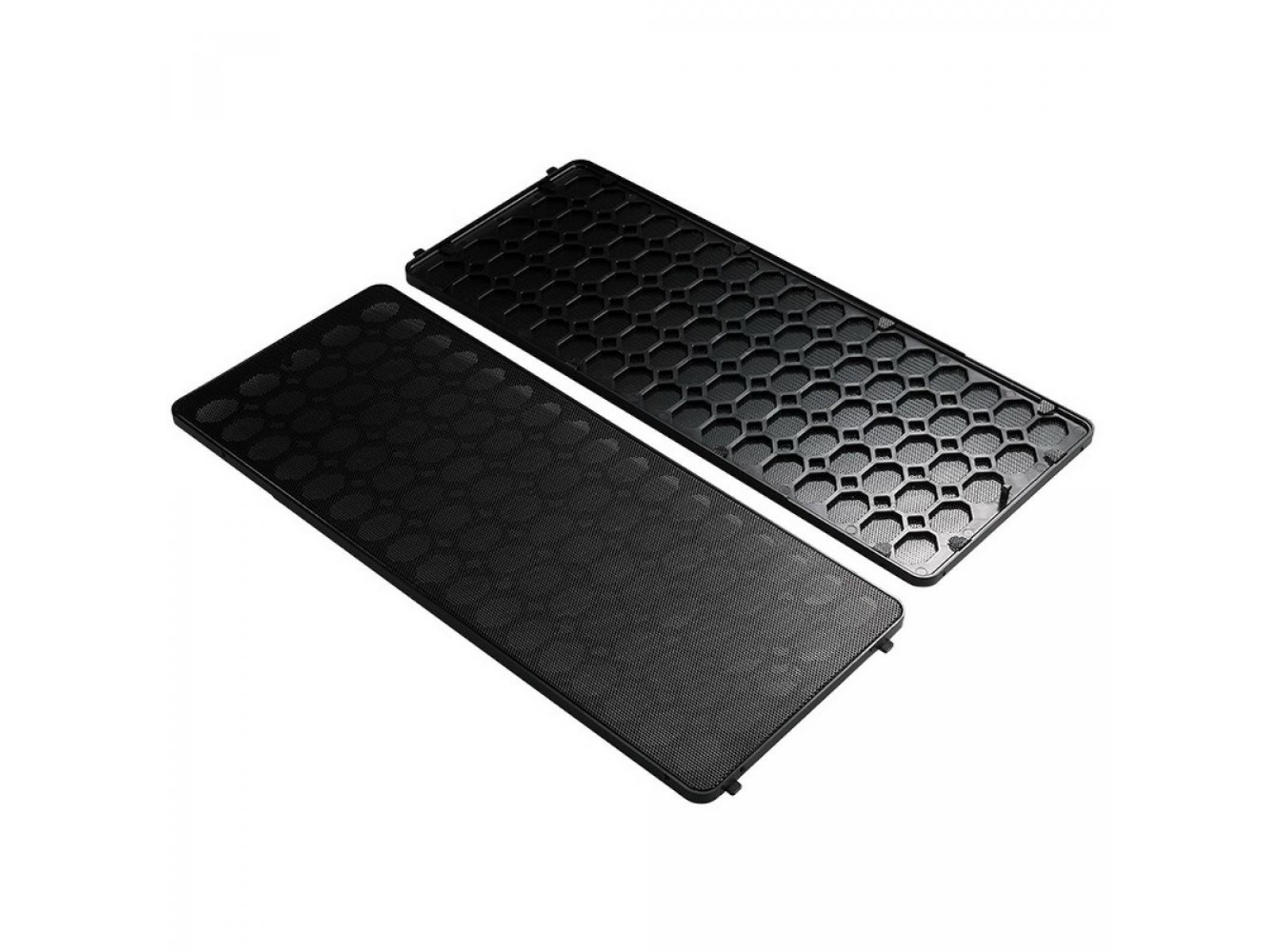

Jonsbo U5 Black оснащён пылевыми фильтрами в двух позициях — сверху и снизу. Сетчатые боковые стенки фильтрами не закрыты: это компромисс в пользу максимального воздушного потока. При интенсивной эксплуатации в стандартном жилом помещении чистка фильтров и протирка сетки рекомендуется раз в 4–6 недель. Боковые панели фиксируются боковыми винтами, снимаются без инструмента после их откручивания.

Совместимость — что влезет, а что нет

Поддерживаемые форм-факторы плат и БП

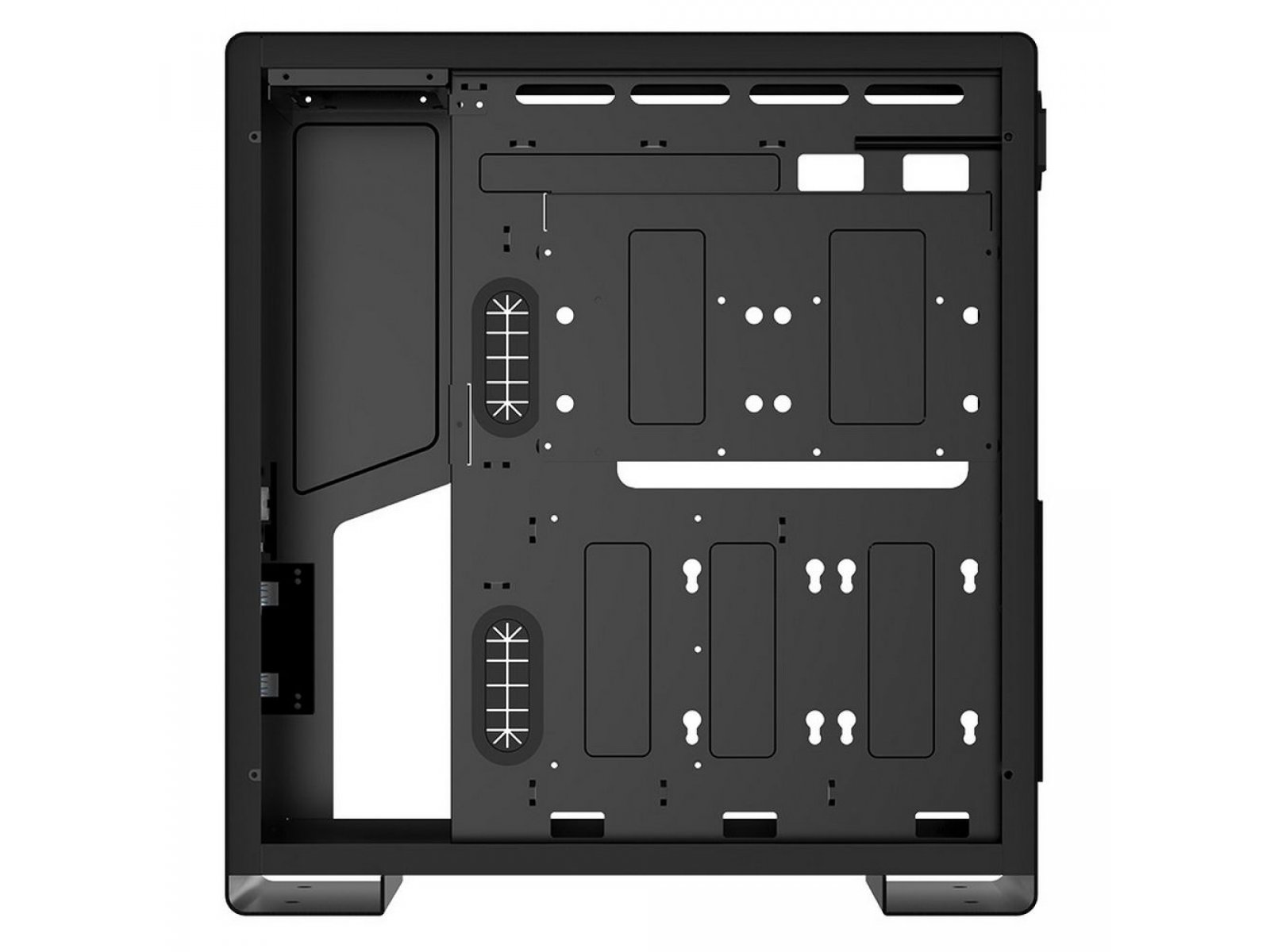

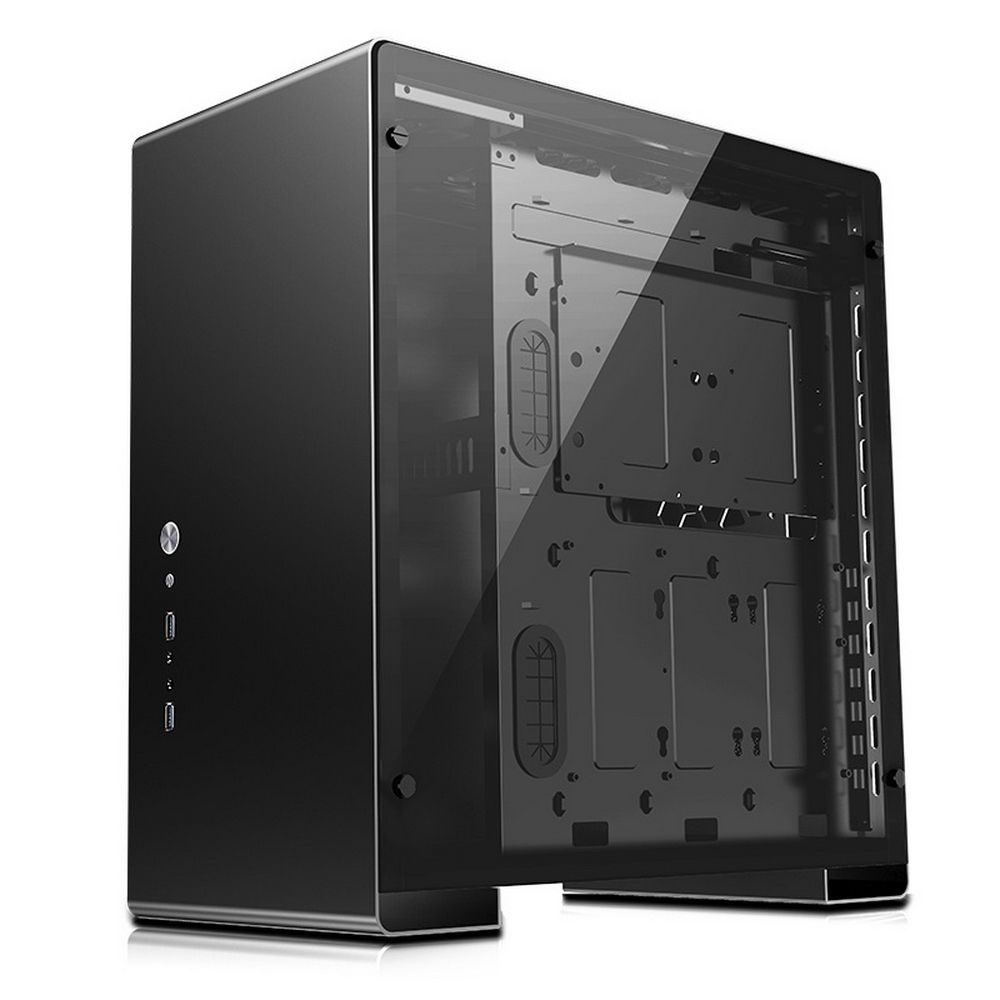

Jonsbo U5 Black совместим с материнскими платами формата Standard-ATX, Micro-ATX и Mini-ITX — плата устанавливается вертикально, согласно спецификации производителя. Блок питания — стандарт ATX, размещается в переднем кожухе корпуса и скрыт от обзора. Такое расположение нетипично для Mid-Tower: в большинстве корпусов БП стоит сзади снизу. Здесь переднее размещение освобождает нижнюю часть корпуса под вентиляторы.

Видеокарта, кулер и накопители — предельные размеры

По данным производителя, максимальная длина видеокарты — 350 мм, максимальная высота процессорного кулера — 160 мм. Под эти ограничения подпадает большинство трёхслотовых карт актуального поколения и башенных кулеров класса Noctua NH-D15 (165 мм — не влезет), DeepCool AK620 (160 мм — граничный, лучше уточнить у конкретной ревизии). Слотов расширения — 7 горизонтальных.

Накопители: два отсека для 2,5″ SSD и два универсальных отсека для 2,5″/3,5″ — итого четыре позиции хранения. Отсеков для 5,25″ нет.

Совет от Редакции FormulaTV: «Перед покупкой кулера снимите точный замер высоты материнской платы с установленной планкой оперативной памяти с радиаторами — в ряде ATX-плат высокопрофильные радиаторы DIMM поднимают эффективный зазор на 5–8 мм, и кулер высотой 158 мм физически упирается в боковую сетку при монтаже».

Кабель-менеджмент в Jonsbo U5 Black

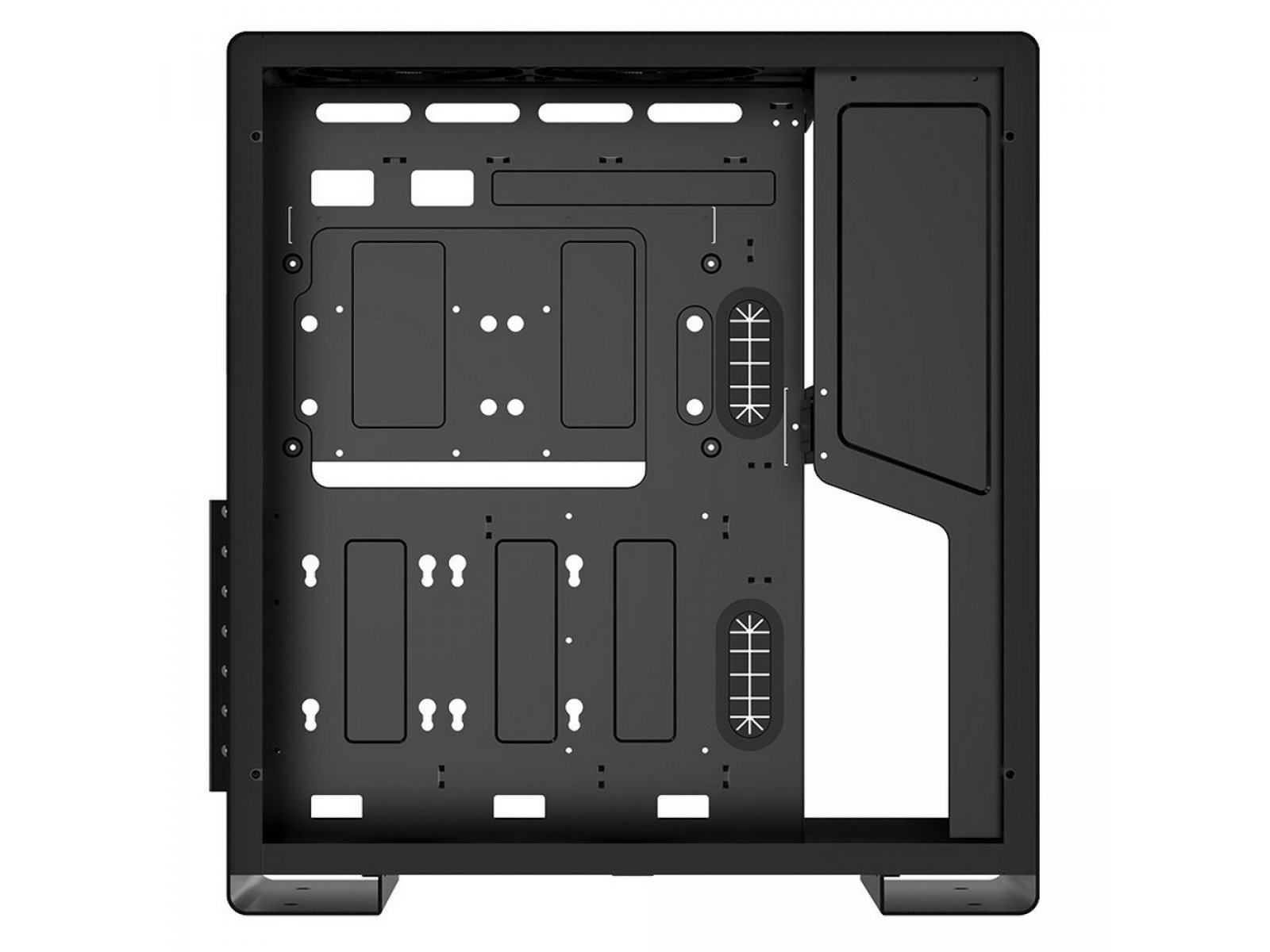

Корпус поддерживает прокладку кабелей за задней стенкой. По информации производителя, зазор за панелью позволяет скрыть основные жгуты питания материнской платы и питания CPU — стандартная практика для корпусов с сетчатыми панелями, где порядок кабелей виден. Семь горизонтальных слотов расширения сохраняют гибкость при нестандартных конфигурациях.

Дизайн, габариты и установка

Размеры и вес Jonsbo U5 Black

Jonsbo U5 Black имеет размеры 440 × 219 × 418 мм (В × Ш × Г) при весе 7,2 кг — согласно спецификации производителя. Для Mid-Tower с металлическим каркасом и алюминиевой фронтальной панелью это характерный показатель. Ширина 219 мм означает, что корпус уместится на большинстве стандартных компьютерных столов и в стойках с минимальным боковым зазором.

Передняя панель и разъёмы

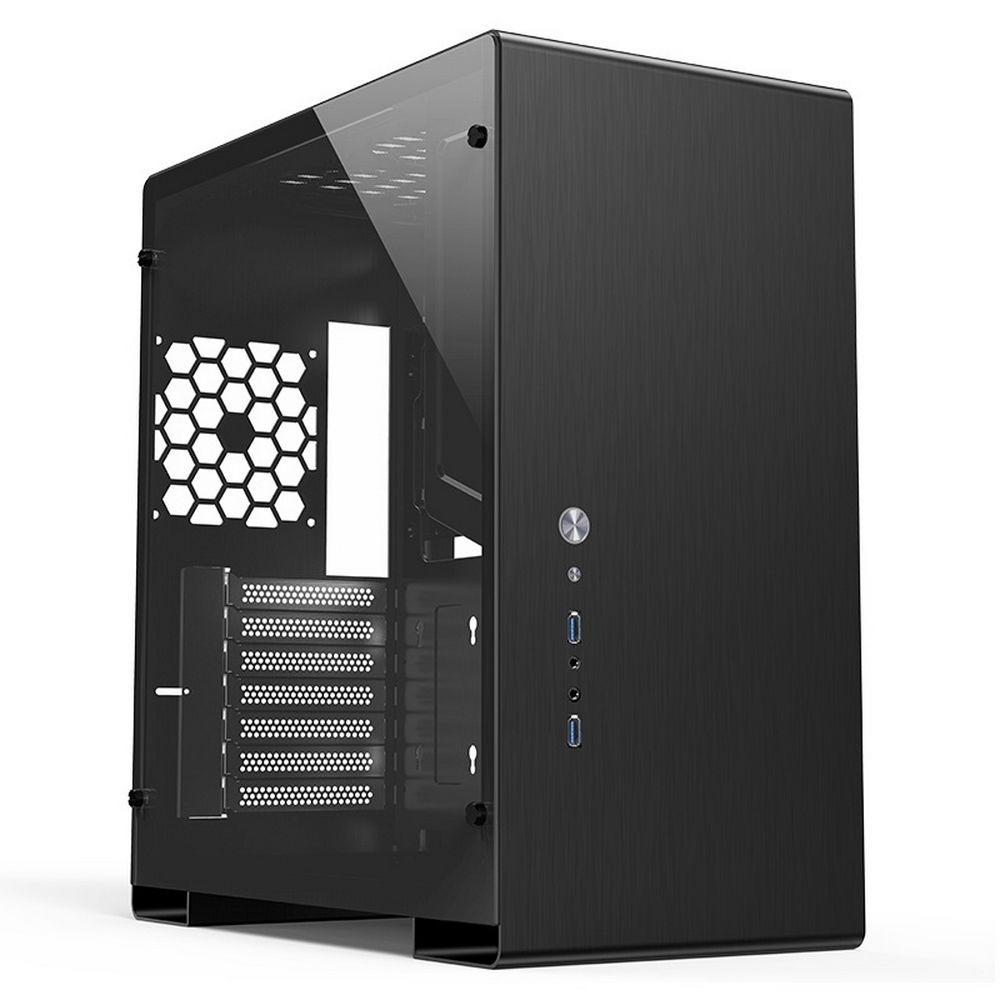

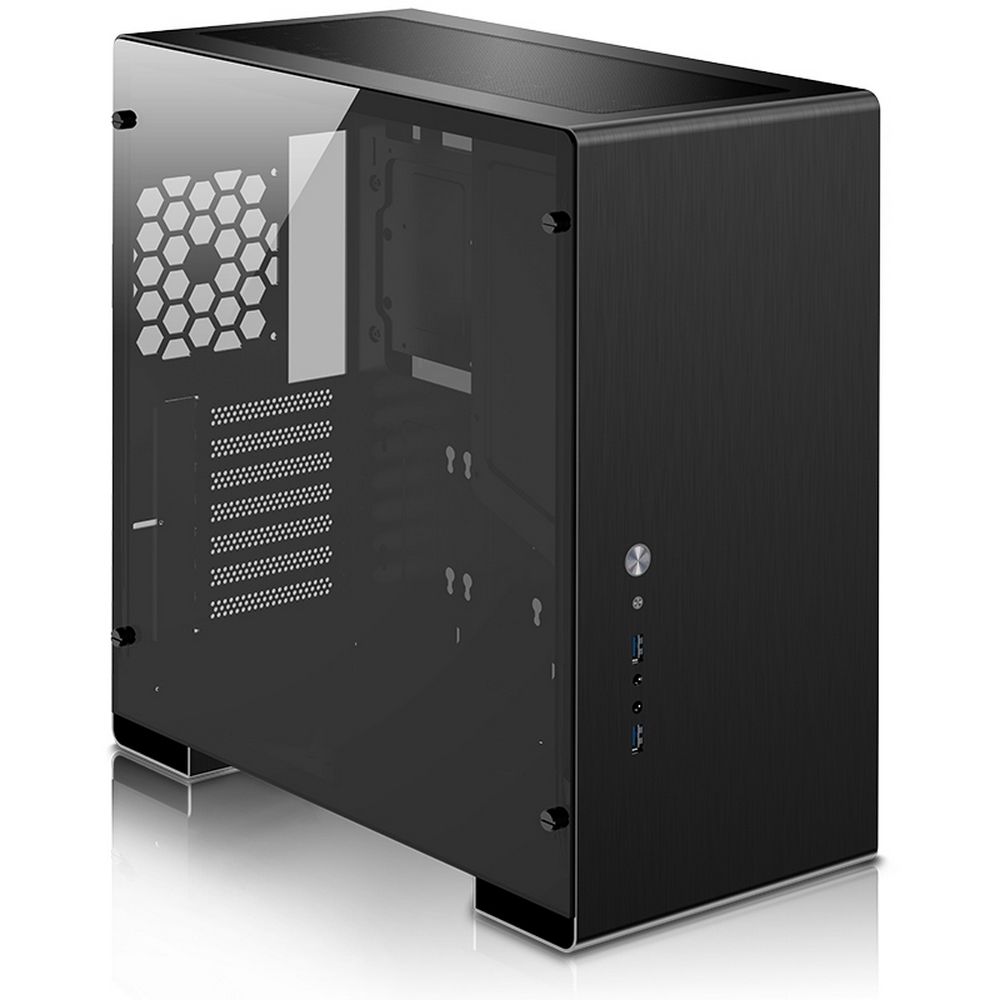

Фронтальная панель ввода-вывода размещена спереди. Согласно спецификации, доступны два порта USB 3.2 Gen 1 Type-A, аудиовыход 3,5 мм и микрофонный вход 3,5 мм. USB-C на передней панели не предусмотрен — это ограничение стоит учитывать при регулярном подключении современных периферийных устройств напрямую. Кнопка питания и, предположительно, индикаторы активности расположены там же.

Совет от Редакции FormulaTV: «Если передний USB-C критичен для рабочего процесса — предусмотрите заглушку под 3,5″-отсек с USB-C: часть материнских плат ATX имеет соответствующий внутренний разъём, и такой адаптер решит вопрос без замены корпуса».

С чем сравнить в России

Jonsbo U5 Black занимает нишу корпусов Mid-Tower с алюминиевыми элементами и акцентом на воздушный поток. Ниже — ориентировочное сравнение с актуальными конкурентами того же формата, доступными в России.

Jonsbo U5 Black выделяется алюминиевой фронтальной панелью и двусторонней сеткой — у конкурентов в аналогичном ценовом сегменте сетка, как правило, только спереди. Ограничение — отсутствие USB-C на фасаде и меньшее число позиций для кулеров большего диаметра (140 мм не поддерживаются).

Инженерный компромисс

Двусторонняя сетка Jonsbo U5 Black — главный trade-off корпуса. Она максимизирует воздушный поток и создаёт почти нулевое сопротивление для вентиляторов, но снимает барьер для пыли сразу с двух сторон. Пылевые фильтры закрывают только верхние и нижние входные проёмы. В результате боковые грани корпуса со временем покрываются пылью, которая при вибрации вентиляторов частично попадает внутрь.

Переднее расположение блока питания — второй характерный выбор. Оно освобождает нижнюю зону для трёх вентиляторов, но удлиняет кабели питания, идущие к разъёмам на задней части материнской платы. Для ATX-платы стандартного размера это не проблема: кабели укладываются за задней стенкой. Для нестандартных сборок — стоит заранее проверить длину кабелей выбранного блока питания.

Взгляд с другой стороны

Контраргумент. Корпус без USB-C на передней панели и без предустановленных вентиляторов — это доплата к стоимости сборки сразу на два пункта: минимум три вентилятора 120 мм плюс USB-C адаптер или хаб.

Когда валиден. Если собираете систему с нуля и уже запланировали конкретный комплект вентиляторов под цвет или RGB-систему, отсутствие предустановленных «штатных» моделей превращается из минуса в удобство. Комплектные вентиляторы в этой ценовой нише редко подходят под выбранную тему подсветки.

Ответ. Jonsbo U5 Black рационален, когда вентиляторы и так покупаются отдельно — тогда их отсутствие не добавляет к цене, а только убирает лишние детали из коробки. Если нужен USB-C на фасаде без компромиссов, Fractal Design Pop Air или Deepcool CH510 Mesh Digital — прямые альтернативы.

Ошибки и их цена

1) Установить кулер высотой 165 мм (например, Noctua NH-D15) без проверки — корпус ограничен 160 мм. Риск: кулер упирается в сетчатую панель, появляется дребезг и снижается эффективность охлаждения. Цена ошибки — возврат кулера или корпуса.

2) Направить все нижние вентиляторы на вытяжку вместо всасывания — воздух пойдёт в обратную сторону относительно расчётной схемы, температуры видеокарты вырастут. Правило: нижние 3 вентилятора — на вдув, верхние 2 и тыловой — на выдув.

3) Поставить корпус вплотную к стене или мебели сбоку — сетка на боковой стенке закрывается, поток воздуха нарушается. Согласно спецификации, обе боковины являются вентиляционными поверхностями: минимальный боковой зазор — 10–15 см.

Совет от Редакции FormulaTV: «При выборе места под рабочим столом убедитесь, что расстояние от нижней сетки корпуса до поверхности пола или полки не менее 5–7 см — иначе три нижних вентилятора будут захватывать приграничный слой воздуха с повышенной концентрацией пыли, и фильтр забьётся за две-три недели вместо месяца».
