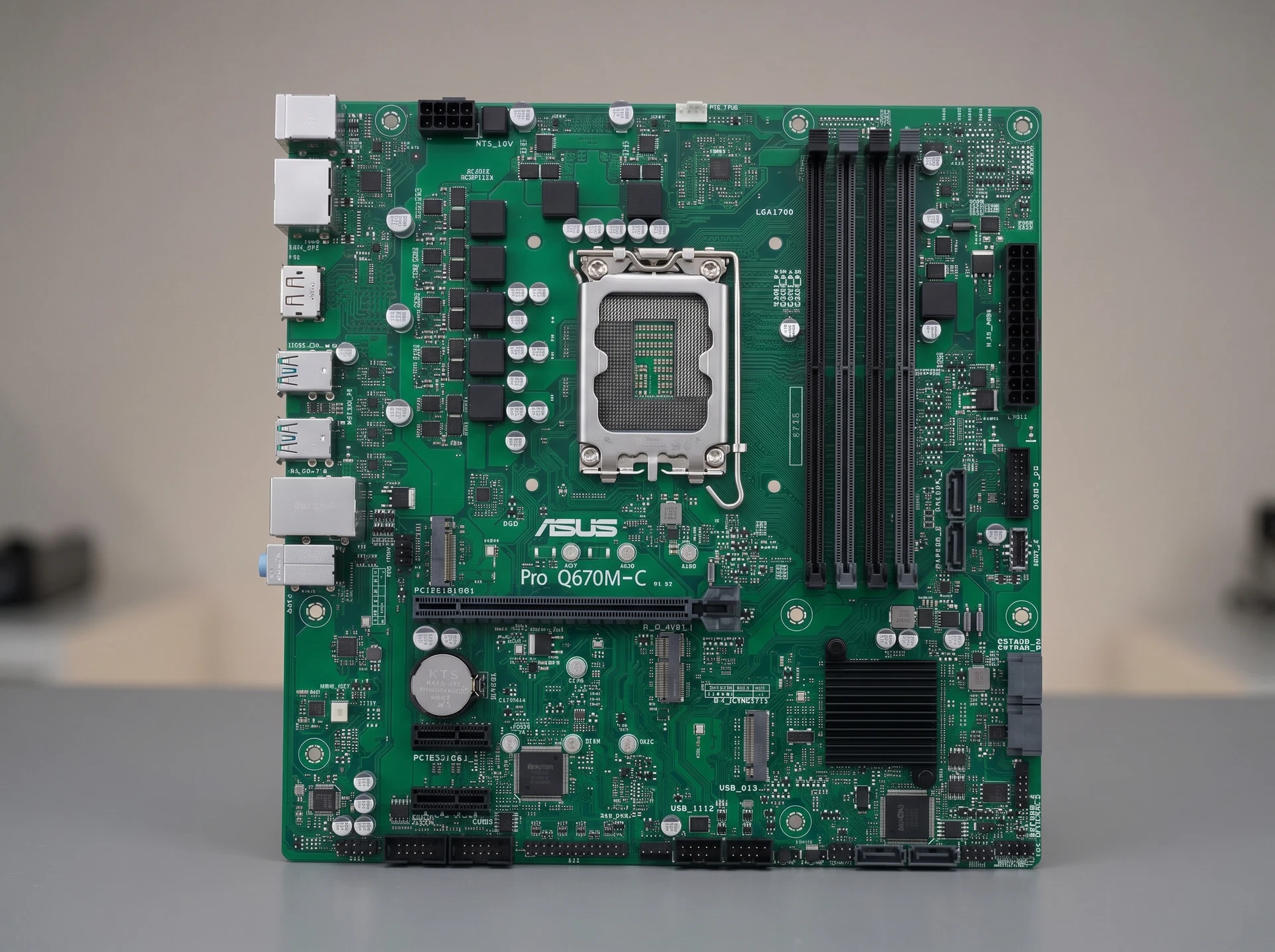

Материнская плата Asus Pro Q670M-C-CSM, Socket LGA 1700, Intel Q670, mATX, RTL [90MB19E0-M2EAYC]

ASUS Pro Q670M-C-CSM — профессиональная материнская плата формата mATX на чипсете Intel Q670 с сокетом Socket LGA 1700 для процессоров Alder Lake, ориентированная на корпоративные рабочие станции и надёжные сборки с расширенным управлением.

• Чипсет: Intel Q670 (корпоративный, без разгона)
• Память: DDR5, 4 слота DIMM, до 128 ГБ, 4800–5600 МГц
• Накопители: 2 × M.2 PCIe 4.0 x4 + 6 × SATA, RAID 0/1/5/10
• Для кого: корпоративные рабочие станции, промышленные ПК, системные интеграторы

Коротко — для кого эта материнская плата

ASUS Pro Q670M-C-CSM — выбор для корпоративных сборок и рабочих станций, где требуется стабильность, управляемость и поддержка устаревших интерфейсов (COM, LPT) без компромиссов по производительности платформы LGA 1700.

Чипсет Intel Q670 относится к бизнес-сегменту: он не допускает разгона процессора, но предоставляет расширенные функции удалённого управления и безопасности через Intel vPro (при использовании совместимых CPU). Формат mATX 170 × 170 мм упрощает интеграцию в компактные корпуса рабочих станций и промышленные шасси.

Наличие разъёмов RS-232 (COM) и LPT делает плату практически незаменимой там, где эксплуатируется специализированное оборудование — промышленные сканеры, кассовые системы, измерительные приборы.

Главные плюсы и ограничения Pro Q670M-C-CSM

ASUS Pro Q670M-C-CSM сочетает корпоративную надёжность платформы LGA 1700 с редкими для современных плат промышленными интерфейсами.

• ✓ Два слота M.2 PCIe 4.0 x4 для быстрых NVMe-накопителей одновременно
• ✓ Шесть портов SATA + RAID 0/1/5/10 — развитая дисковая подсистема для хранилищ
• ✓ COM (RS-232) и LPT на плате — совместимость с промышленным и кассовым оборудованием
• ✓ DDR5 до 128 ГБ в двухканале — достаточный запас для профессиональных задач
• ✓ 3 года гарантии ASUS

• ✗ Только один слот PCIe 4.0 x16 — нет возможности установить вторую дискретную карту
• ✗ Разгон процессора не поддерживается (чипсет Q670)
• ✗ Wi-Fi и Bluetooth отсутствуют в базовой комплектации — только слот M.2 (E) для модуля

Архитектура платформы — что даёт Intel Q670 и LGA 1700

Чипсет Intel Q670 — в чём отличие от H670 и Z690

ASUS Pro Q670M-C-CSM на чипсете Intel Q670 принадлежит к бизнес-линейке Intel: чипсет ориентирован на управляемость и стабильность, а не на оверклокинг. В отличие от Z690, разгон CPU заблокирован аппаратно. В отличие от H670, Q670 поддерживает функции Intel vPro и расширенную корпоративную безопасность при использовании совместимых процессоров Alder Lake vPro.

Платформа LGA 1700 поддерживает процессоры Intel Core 12-го поколения (Alder Lake) — от Celeron до Core i9. По информации производителя, разъём питания процессора — 8-контактный, питание платы — стандартный 24-контактный ATX. Семь фаз питания обеспечивают стабильную нагрузку для многоядерных Core i7/i9 в непрерывном режиме работы.

BIOS: 256 Mb SPI Flash AMI BIOS с поддержкой корпоративного обновления прошивки, что важно при массовом обслуживании парка машин.

Память DDR5 — ёмкость, скорости и двухканальный режим

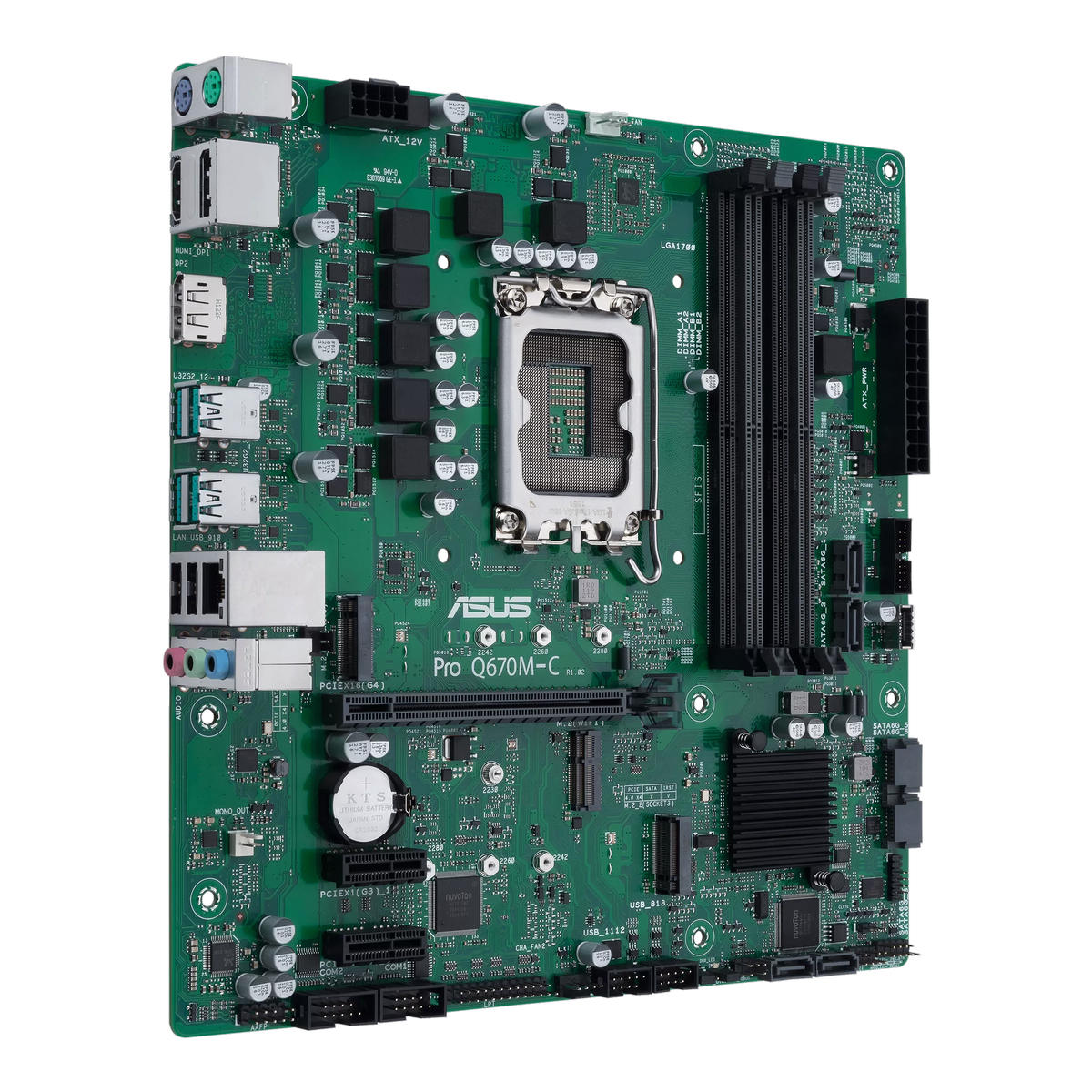

Pro Q670M-C-CSM оснащена четырьмя слотами DIMM DDR5 с поддержкой частот от 4800 до 5600 МГц и максимальным объёмом 128 ГБ в двухканальном режиме. Для рабочих станций с ресурсоёмкими задачами — САПР, виртуализация, работа с большими массивами данных — это достаточный запас на несколько лет вперёд.

Двухканальный режим активируется при установке модулей попарно (слоты A2+B2 или A1+B1+A2+B2). По наблюдениям специалистов FormulaTV в условиях шоурума, при заполнении всех четырёх слотов планками 32 ГБ система стабильно работает на 5600 МГц без корректировки таймингов.

Накопители и слоты расширения

Два M.2 PCIe 4.0 x4 — сценарии использования и RAID

На плате установлены два слота M.2 стандарта PCIe 4.0 x4 с поддержкой форм-факторов 2242/2260/2280. Оба работают независимо и одновременно, что позволяет установить два высокоскоростных NVMe SSD без конфликтов пропускной способности.

По информации производителя, поддерживается RAID 0, 1, 5 для M.2 PCIe-накопителей — актуально для задач с повышенными требованиями к скорости записи или отказоустойчивости без внешнего контроллера. Оба слота принимают накопители длиной до 2280 мм (80 мм) — стандартный форм-фактор подавляющего большинства NVMe SSD на рынке.

Шесть портов SATA и RAID-массивы для хранения данных

ASUS Pro Q670M-C-CSM предоставляет 6 разъёмов SATA с поддержкой RAID-режимов 0, 1, 5 и 10. Это делает плату пригодной для построения небольших серверных хранилищ внутри рабочей станции — например, RAID 10 из четырёх дисков для комбинации скорости и отказоустойчивости.

Шесть SATA-портов в сочетании с двумя M.2 дают суммарно восемь физических точек подключения накопителей — редкость для формата mATX. Это особенно востребовано в мультимедийных рабочих станциях и системах хранения ограниченного масштаба.

Единственный слот PCIe 4.0 x16 — что это означает на практике

Pro Q670M-C-CSM располагает одним слотом PCIe 4.0 в режиме x16 — стандартное решение для mATX-плат корпоративного класса. Установка дискретной видеокарты, профессиональной карты захвата или сетевого адаптера 10 GbE — выбор одного из вариантов, не нескольких одновременно.

Для большинства корпоративных сценариев это не ограничение: встроенная графика процессоров Alder Lake с выходами DisplayPort и HDMI на задней панели закрывает задачи офисных и рабочих станций без дискретной карты.

Интерфейсы и промышленные возможности

Задняя панель — USB, видеовыходы и сеть

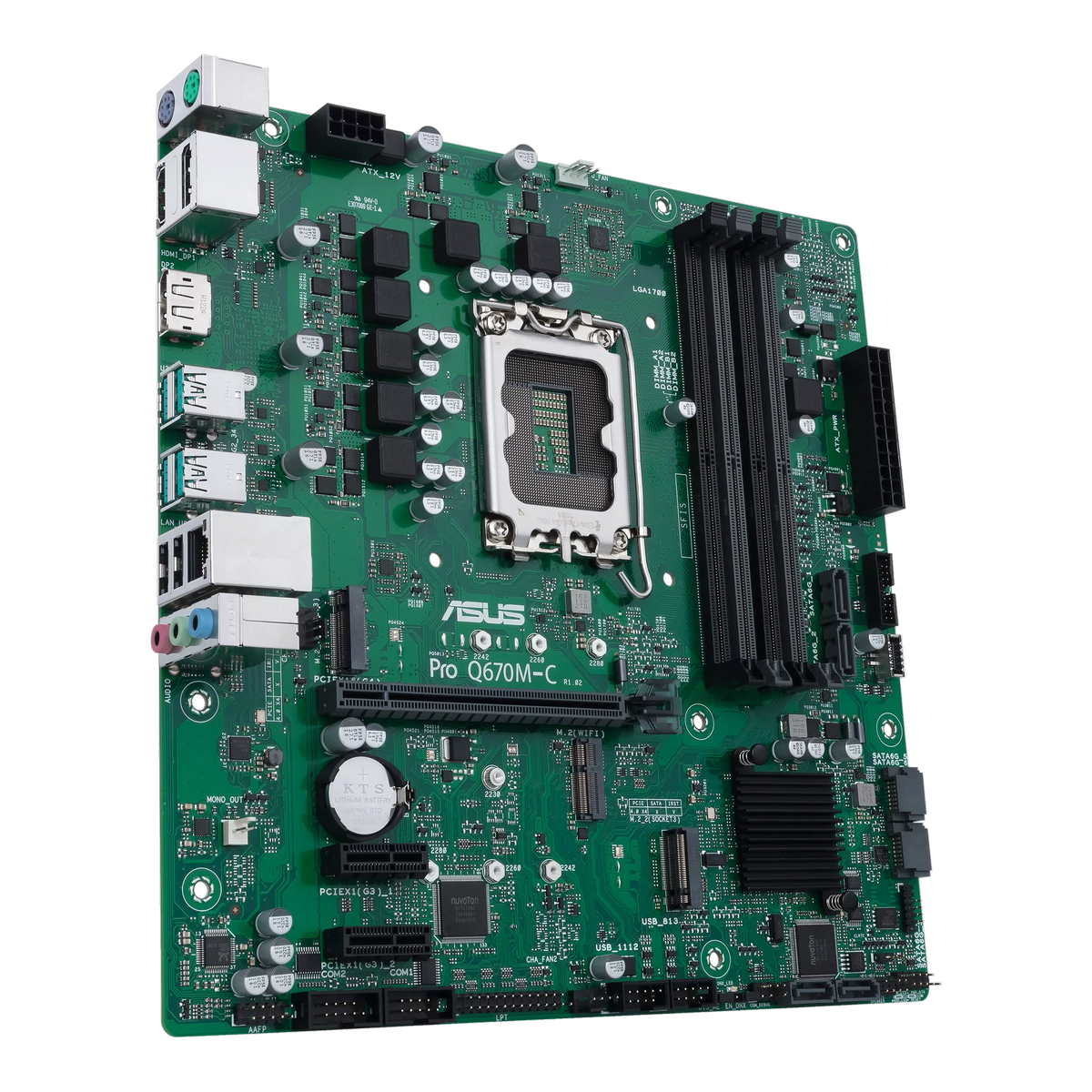

На задней панели ASUS Pro Q670M-C-CSM расположены: 2 × USB 2.0 и 4 × USB 3.2 Gen 2 (Type-A), один порт DisplayPort, один порт HDMI и разъём RJ-45 для сетевого адаптера 1 Гбит/с. Звуковая подсистема реализована через чипсет Realtek по схеме 7.1.

Четыре порта USB 3.2 Gen 2 (скорость до 10 Гбит/с каждый) обеспечивают подключение быстрых внешних накопителей и профессиональных периферийных устройств без хабов. Два видеовыхода позволяют подключить два монитора к встроенной графике процессора одновременно.

COM и LPT — совместимость с промышленным оборудованием

ASUS Pro Q670M-C-CSM оснащена разъёмами RS-232 (COM) и LPT — интерфейсами, которые исчезли с большинства потребительских плат, но остаются стандартом в промышленности, торговле и медицине. Это ключевое отличие профессиональной серии Pro от массовых плат на том же чипсете.

Типовые сценарии применения: управление промышленными контроллерами через RS-232, подключение фискальных регистраторов и кассовых принтеров через COM, работа с устаревшими измерительными приборами через LPT. По наблюдениям специалистов FormulaTV, именно наличие COM и LPT становится главным критерием выбора при замене устаревших рабочих станций в производственных и торговых компаниях.

Совет от Редакции FormulaTV: «Перед сборкой убедитесь, что все COM-устройства работают через 9-контактный последовательный интерфейс RS-232 — плата предоставляет именно его. Если оборудование использует USB-to-COM адаптеры, их можно заменить прямым подключением через разъём на плате, что повышает стабильность в непрерывных 24/7-сценариях».

Внутренние разъёмы и управление охлаждением

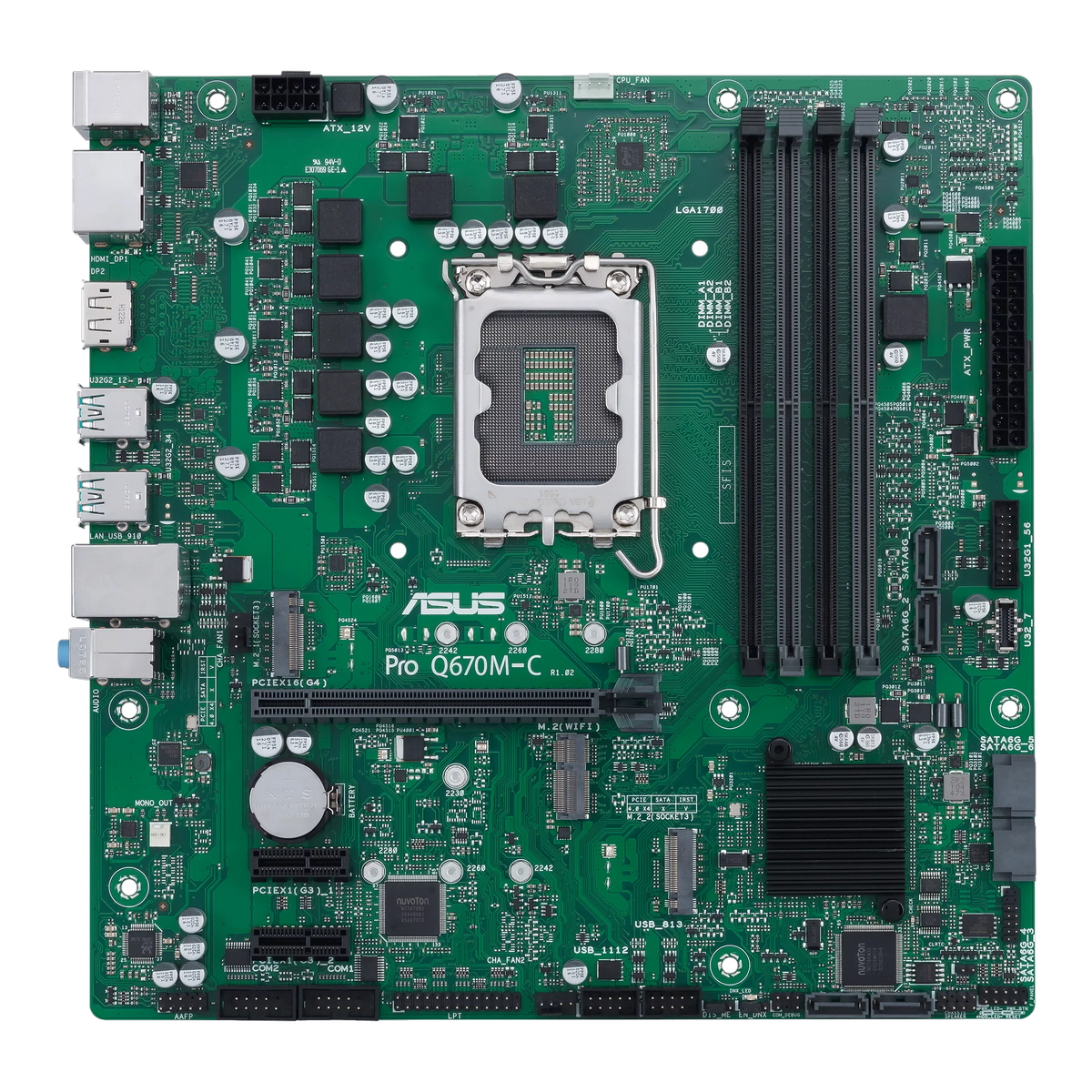

На плате ASUS Pro Q670M-C-CSM предусмотрены внутренние разъёмы: 1 × USB 3.2 Gen 1 (19-pin), 2 × USB 2.0 (9-pin), 1 × USB 3.2 Gen 1 Type-C. Для охлаждения — разъём кулера процессора 4-pin и два разъёма 4-pin для корпусных вентиляторов. Чипсет охлаждается пассивно.

Слот M.2 (E) предназначен для установки модуля беспроводной связи (Wi-Fi + Bluetooth) — в базовой комплектации модуль не входит. При необходимости беспроводного подключения модуль приобретается отдельно и устанавливается в этот слот.

С чем сравнить в России

В сегменте корпоративных mATX-плат на LGA 1700 ASUS Pro Q670M-C-CSM конкурирует с несколькими актуальными моделями. Ключевые отличия — набор промышленных интерфейсов, количество фаз питания и поддержка RAID.

Главное конкурентное преимущество ASUS Pro Q670M-C-CSM — одновременное наличие COM и LPT при шести портах SATA. Gigabyte Q670M D3H и MSI PRO Q670M-E предлагают COM, но не LPT. ASUS Pro H610M-C-CSM дешевле, но ограничена одним M.2 и меньшим объёмом ОЗУ.

История платформы — почему Q670 актуален в 2024–2025 годах

Чипсеты Intel серии Q появились как корпоративная ветка параллельно потребительским H и Z. Разница — в приоритетах: Q670 оптимизирован под длительные циклы эксплуатации (3–5 лет без замены), поддержку Intel AMT для удалённого администрирования и аппаратную безопасность через Intel Boot Guard и Platform Trust Technology.

Платформа Alder Lake / LGA 1700, несмотря на появление Raptor Lake (13-е поколение) и Arrow Lake (14-е/15-е), остаётся производственной нормой для корпоративных заказов — именно потому, что Q670-системы аттестованы для использования в регулируемых отраслях (финансы, медицина, промышленность). Покупка платы сегодня обеспечивает платформенную совместимость минимум до 2027 года с учётом корпоративных жизненных циклов.

Совет от Редакции FormulaTV: «При планировании парка корпоративных ПК на Q670 учитывайте, что процессоры Alder Lake с поддержкой Intel vPro (суффикс vPro в названии) активируют Intel AMT — возможность удалённого управления системой даже при выключенной ОС. Это существенно снижает операционные расходы на выезды системного администратора в распределённых офисах».

Инженерный компромисс — один слот PCIe против промышленной функциональности

Формат mATX 170 × 170 мм физически ограничивает количество слотов расширения. ASUS сделала выбор в пользу промышленных интерфейсов (COM, LPT, M.2 E-key для Wi-Fi) и развитой дисковой подсистемы (2 × M.2 + 6 × SATA) в ущерб количеству PCIe-слотов.

Результат: один слот PCIe 4.0 x16 — честный компромисс для корпоративной рабочей станции. Профессиональные задачи редко требуют более одной дискретной карты (рабочая GPU, профессиональная карта захвата или ускоритель). Если требуется многокарточная конфигурация — это сигнал выбирать ATX-платформу или специализированный сервер.

Взгляд с другой стороны

Контраргумент. Зачем платить за Q670 с его ограничениями разгона, если H670 или B660 дают те же ядра Alder Lake по меньшей цене?

Когда валиден. Для домашней или малого бизнеса сборки без специализированного промышленного оборудования — H670 или B660 действительно рациональнее. Разница в наборе функций там не ощущается.

Ответ. Q670 оправдан там, где нужны: COM/LPT для промышленного оборудования, Intel AMT для удалённого управления парком машин, расширенные функции безопасности vPro или аттестация системы под отраслевые стандарты. В потребительском сегменте — переплата без выгоды. В корпоративном — разница принципиальная.

Ошибки при выборе и сборке

1) Покупка Q670-платы для домашнего игрового ПК — разгон заблокирован, платить за корпоративные функции, которые не используются.

2) Отсутствие Wi-Fi-модуля в заказе — плата оснащена только слотом M.2 (E) для модуля беспроводной связи. Без отдельно купленного модуля или USB-адаптера беспроводного подключения не будет. При заказе системы заранее включите модуль в спецификацию.

3) Установка только одной планки DDR5 — двухканальный режим требует попарной установки. Одна планка даёт однокабельную шину и теряет до 30–40% пропускной способности памяти в ресурсоёмких задачах.

Совет от Редакции FormulaTV: «Если сборка предназначена для работы в режиме 24/7 (касса, терминал, производственная станция), заранее согласуйте модели оперативной памяти с QVL-списком ASUS для Q670M-C-CSM. Использование памяти из списка совместимости снижает вероятность проблем при первичном запуске и упрощает гарантийное обслуживание».
