Материнская плата Asus Proart B760-creator Wifi, Socket LGA 1700, Intel B760, ATX, RTL [90MB1FY0-M1EAY0]

ASUS ProArt B760-Creator WiFi — материнская плата формата ATX на чипсете Intel B760 под сокет Socket LGA 1700, предназначенная для сборки профессиональных рабочих станций на процессорах Alder Lake и Raptor Lake с поддержкой памяти DDR5 до 192 ГБ и тремя слотами M.2 для высокоскоростных накопителей.

• Чипсет / сокет: Intel B760 / Socket LGA 1700 (Alder Lake, Raptor Lake)
• Память: DDR5, 4 слота DIMM, до 192 ГБ, частоты до 7200 МГц
• Накопители: 3 × M.2 (PCIe 4.0 / 3.0), 4 × SATA, RAID 0/1/5/10
• Для кого: контент-мейкеры, дизайнеры, видеомонтажёры, профессиональные рабочие станции

Коротко — для кого эта материнская плата

ASUS ProArt B760-Creator WiFi рассчитана на профессионалов, которым нужна стабильная рабочая станция на платформе LGA 1700: фотографы, видеомонтажёры, 3D-художники и разработчики, работающие с ресурсоёмкими приложениями. Чипсет Intel B760 не поддерживает разгон процессора, зато обеспечивает надёжное питание и расширенную периферию при умеренной цене относительно Z790.

Два порта RJ-45 с поддержкой 2,5 Гбит/с, три слота M.2, оптический S/PDIF выход и 12-фазная система питания VRM делают плату функциональной «из коробки» — без необходимости докупать сетевые карты или хабы для большинства профессиональных сценариев.

Главные плюсы и ограничения ProArt B760-Creator WiFi

Плата сочетает богатую периферию рабочей станции с доступностью чипсета B760 — это осознанный компромисс, который работает для большинства профессиональных задач, кроме разгона.

• ✓ Два порта Ethernet 2,5 Гбит/с — одновременное подключение к двум сетям или агрегирование каналов
• ✓ Три слота M.2 (включая PCIe 4.0 × 4) с пассивным охлаждением — место для системного, рабочего и архивного NVMe-накопителей
• ✓ DDR5 до 192 ГБ при поддержке частот до 7200 МГц — запас под объёмные проекты в Adobe Premiere, DaVinci Resolve, Blender
• ✓ Оптический S/PDIF выход TOSLINK и 7.1-канальный звук — прямое подключение к профессиональным мониторингу и AV-ресиверам
• ✓ Внутренний разъём USB 3.2 Gen 2×2 — для корпусов с фронтальным портом USB-C высокоскоростной передачи

• ✗ Чипсет B760 не поддерживает разгон процессора — для оверклокинга нужна плата на Z790
• ✗ Один слот PCIe 5.0 × 16 и один PCIe 4.0 × 4 — конфигурация без поддержки мультиграфики (SLI/NVLink)
• ✗ Формат ATX (305 × 244 мм) требует корпус Mid-Tower или Full-Tower — в компактные ITX/mATX корпуса не встанет

Хранение данных и накопители — три M.2 и четыре SATA

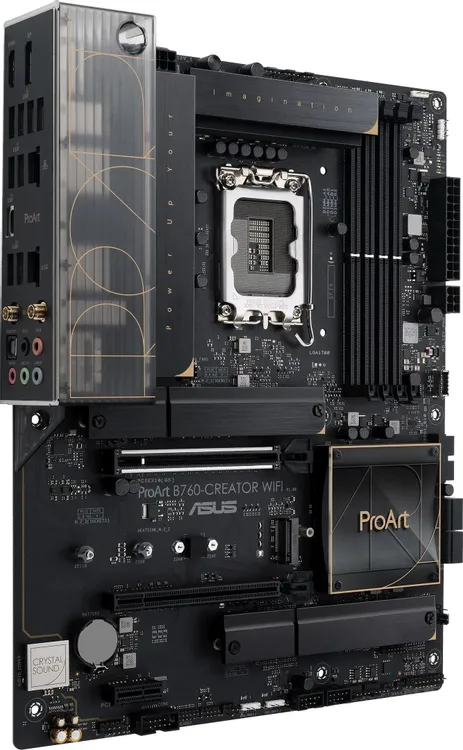

M.2 слоты ProArt B760-Creator WiFi — конфигурация и скорости

ASUS ProArt B760-Creator WiFi оснащена тремя слотами M.2 с пассивным охлаждением каждого — это ключевое преимущество для рабочих станций с интенсивной записью. Первый и третий слоты работают по интерфейсу PCIe 4.0 × 4, второй — по PCIe 3.0 × 4. Все три поддерживают длину модулей от 2242 до 22110 мм, что даёт совместимость с широким ассортиментом NVMe-накопителей.

Стандартная конфигурация для профессиональной рабочей станции: первый M.2 PCIe 4.0 — под ОС и приложения, второй — под рабочий проект или своп, третий M.2 PCIe 4.0 — под быстрый архив или кеш рендера. По наблюдениям специалистов FormulaTV, пассивные радиаторы на слотах заметно снижают троттлинг при длительных операциях записи по сравнению с платами без термопрокладок на M.2.

Все три слота M.2, VESA и крепёжный комплект с прокладками и винтами входят в комплектацию — дополнительно докупать ничего не нужно.

SATA-разъёмы и RAID — четыре порта для классических дисков

Помимо M.2, ProArt B760-Creator WiFi предоставляет четыре порта SATA с поддержкой массивов RAID 0, 1, 5 и 10. В комплекте идут два SATA-кабеля — достаточно для базовой конфигурации с двумя HDD или SSD.

RAID 5 из трёх дисков — рабочий вариант для хранения медиаархива с защитой от потери одного накопителя. При этом чипсет B760 реализует RAID программно через Intel RST, что стоит учитывать при оценке нагрузки на процессор.

Сеть, беспроводная связь и порты — два Ethernet плюс WiFi 6

Два порта RJ-45 по 2,5 Гбит/с — зачем это нужно

ASUS ProArt B760-Creator WiFi — одна из немногих плат на B760, где установлены два независимых сетевых контроллера, каждый по 2,5 Гбит/с. По данным редакции FormulaTV, такая конфигурация актуальна в трёх сценариях: изолированная сеть для рабочего NAS + интернет-канал; программное агрегирование каналов для суммарной пропускной способности 5 Гбит/с; одновременная работа в корпоративной и гостевой сети без VLAN.

Для одиночного рабочего места достаточно одного порта, но второй оказывается незаменимым при работе с сетевым хранилищем с большими медиафайлами — особенно при монтаже 4K/8K-контента напрямую с NAS.

Wi-Fi 6 и Bluetooth 5.2 — параметры беспроводного модуля

Wi-Fi 6 (802.11ax) на ProArt B760-Creator WiFi обеспечивает работу в диапазонах 2,4 и 5 ГГц. Антенна входит в комплект поставки — после установки платы подключается к разъёмам на задней панели. Bluetooth 5.2 позволяет подключить беспроводные периферийные устройства: мышь, клавиатуру, наушники или MIDI-контроллер.

Модуль беспроводной связи установлен в слот M.2 (E) — он физически отдельный от трёх накопительных M.2, поэтому использование WiFi не занимает слот под NVMe.

Память DDR5 — до 192 ГБ при частотах до 7200 МГц

Конфигурация памяти ProArt B760-Creator WiFi и практические ограничения

ProArt B760-Creator WiFi поддерживает четыре слота DDR5 DIMM в двухканальном режиме с максимальным объёмом 192 ГБ и частотами до 7200 МГц. По информации производителя, XMP/EXPO-профили поддерживаются штатно через UEFI BIOS на базе AMI с прошивкой 128 Мбайт Flash ROM.

На практике для большинства рабочих задач: монтаж 4K в Adobe Premiere — от 32 ГБ, 3D-рендер в Blender — от 64 ГБ, виртуализация нескольких ОС — от 64 ГБ. Максимальные 192 ГБ актуальны для профессиональной работы с 8K-проектами или крупными базами данных в оперативной памяти.

Двухканальный режим работает при установке планок в слоты A2 + B2 (второй и четвёртый) — стандартная рекомендация для любой конфигурации из двух модулей.

Система питания и охлаждение VRM

12+1 фаз питания и пассивное охлаждение зоны VRM

ASUS ProArt B760-Creator WiFi построена на 12+1 фазной системе питания процессора с разъёмами 8 pin + 4 pin (EPS). Пассивное охлаждение зоны VRM и чипсета — без вентиляторов, что снижает акустический фон и убирает дополнительный движущийся элемент с возможным ресурсом отказа.

12 фаз для процессора — достаточный запас для Core i9-13900K / i7-13700K в штатном режиме без разгона. Чипсет B760 в любом случае не позволяет менять множитель CPU, поэтому избыточность питания здесь работает на тепловую стабильность при длительных нагрузках рендеринга, а не на разгонный потенциал.

На плате предусмотрены 2 разъёма питания процессорного охлаждения (4 pin × 2) и 4 разъёма для корпусных вентиляторов 4 pin — достаточно для системы с тремя-четырьмя корпусными вентиляторами и кулером процессора.

Совет от редакции FormulaTV: «При сборке рабочей станции для длительного рендеринга подключайте оба процессорных разъёма питания (8 pin + 4 pin) — даже если блок питания позволяет запуск только с 8 pin. Под нагрузкой Core i9-13900K потребляет свыше 250 Вт в штатном режиме, и второй 4 pin обеспечивает стабильность на пике без просадок напряжения.»

Порты задней панели и внутренние разъёмы

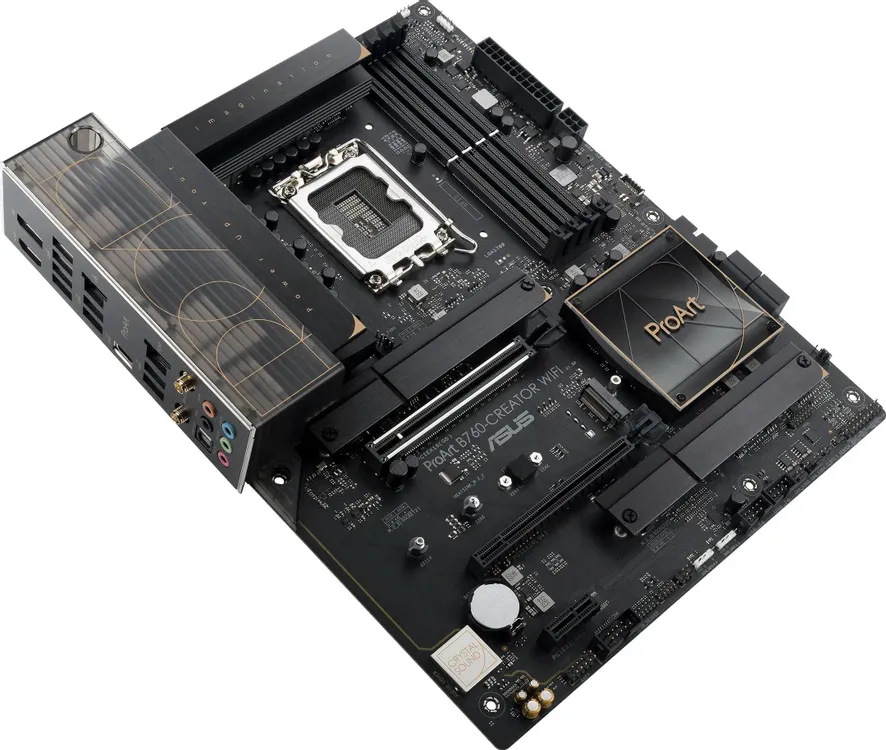

USB и видеовыходы на задней панели ProArt B760-Creator WiFi

Задняя панель ASUS ProArt B760-Creator WiFi включает: 4 × USB 2.0, 4 × USB 3.2 Gen 1 Type-A, 1 × USB 3.2 Gen 2 Type-C, 1 × DisplayPort, 1 × HDMI, 2 × RJ-45 (2,5 Гбит/с) и оптический выход TOSLINK (S/PDIF). По данным редакции FormulaTV, наличие оптического выхода отличает ProArt от большинства плат на B760 — он позволяет подключить AV-ресивер или профессиональный ЦАП без дополнительной звуковой карты.

DisplayPort и HDMI на задней панели предназначены для встроенной графики процессора — актуально для сборок без дискретной видеокарты или как дополнительный выход на второй монитор при наличии iGPU в процессоре (Core i5/i7/i9 без суффикса F).

Внутренние разъёмы и подсветка ARGB / RGB

На плате расположены внутренние разъёмы: 1 × USB 3.2 Gen 1 (19 pin), 2 × USB 2.0 (9 pin), а также 1 × USB 3.2 Gen 2×2 (Type-C) для корпусов с фронтальным USB-C второго поколения. Для управления подсветкой — 3 разъёма 5V-D-G (3 pin) для ARGB и 1 разъём 12V-G-R-B (4 pin) для RGB, синхронизация через ASUS Aura Sync.

В комплект входит Q-коннектор — фирменный переходник ASUS для подключения кнопок и индикаторов корпуса без поштучного подбора пинов в руководстве.

Звук — 7.1-канальный кодек и оптический выход

Аудио ProArt B760-Creator WiFi — когда встроенного звука достаточно

Встроенный звуковой контроллер ProArt B760-Creator WiFi реализует схему 7.1 с оптическим выходом TOSLINK. По наблюдениям специалистов FormulaTV, качество встроенного аудио у ProArt заметно выше, чем у игровых плат бюджетного сегмента — это результат физической экранировки аудиоцепи от цифрового шума платы.

Оптический S/PDIF передаёт до 8 каналов при частоте 48 кГц или 2 канала при 192 кГц — подходит для подключения к ресиверу или профессиональному ЦАП. Для музыкального производства с требованиями к латентности и динамическому диапазону всё равно рекомендуется отдельная звуковая карта, но для видеомонтажа и общего мониторинга встроенного тракта достаточно.

Совет от редакции FormulaTV: «Если используете студийные мониторы с RCA-входом — не подключайте их напрямую к аналоговым выходам материнской платы: уровень шума заметен на тихих пассажах. Оптический TOSLINK → внешний ЦАП с балансным выходом — правильная цепочка для профессионального прослушивания.»

С чем сравнить в России — материнские платы ATX на LGA 1700

На российском рынке ProArt B760-Creator WiFi конкурирует с несколькими платами на чипсетах B760 и Z790 в схожем ценовом диапазоне. Ключевые отличия ProArt — двойной Ethernet 2,5 Гбит/с и три M.2 с пассивным охлаждением при чипсете B760.

Как мы к этому пришли — эволюция линейки ProArt

Серия ASUS ProArt изначально позиционировалась как ответ профессиональному сегменту, которому не нужны игровые LED-эффекты, но нужна расширенная периферия. Переход платформы LGA 1700 на DDR5 с поколением Alder Lake (12-е) и последующий Raptor Lake (13-е) сделали необходимым пересмотр максимального объёма памяти — DDR5 позволила достичь 192 ГБ против 128 ГБ у DDR4-платформ.

Двойной Ethernet 2,5 Гбит/с — решение, которое ASUS внедрила в ProArt после анализа рабочих сценариев: профессионалы, работающие с NAS, всё чаще сталкивались с узким местом в одном порту при передаче больших медиафайлов. Чипсет B760 был выбран как компромисс: он даёт достаточную периферию при сниженной стоимости относительно Z790, при этом ограничения по разгону не критичны для аудитории, ориентированной на стабильность, а не на оверклокинг.

Инженерный компромисс — B760 вместо Z790

Главный trade-off ProArt B760-Creator WiFi очевиден в названии чипсета. Intel B760 против Z790 означает отсутствие разгона процессора — множитель заблокирован. Взамен производитель предложил богатую периферию (двойной Ethernet, три M.2, оптический аудиовыход), которая на Z790-платах той же стоимости часто отсутствует.

Второй компромисс — один слот PCIe 5.0 × 16 для видеокарты и один PCIe 4.0 × 4 для карты расширения. Конфигурация не поддерживает два полноскоростных GPU — для профессионального рендеринга с двумя картами нужна плата на Z790 с двумя слотами × 16.

Для подавляющего большинства рабочих станций с одной видеокартой и приоритетом на сеть и хранилище — это не ограничение, а точно выверенный набор.

Взгляд с другой стороны

Контраргумент. За те же деньги можно взять плату на Z790 с поддержкой разгона DDR5 и большим числом линий PCIe — значит, B760 переплата за бренд ProArt.

Когда валиден. Если главная задача — максимальная производительность процессора через разгон, и двойной Ethernet не нужен — аргумент справедлив. Z790-платы класса ASUS TUF или MSI MAG дают больше гибкости для оверклокера.

Ответ. ProArt B760-Creator WiFi рациональна именно тогда, когда приоритет — двойная сеть 2,5 Гбит/с, три M.2 с охлаждением и оптический аудиовыход в стабильной конфигурации без разгона. Для рабочей станции видеомонтажёра или дизайнера, которому не нужны рекорды в бенчмарках, — это обоснованный выбор.

Ошибки при выборе и сборке

1) Выбор плат B760 для разгона процессора — чипсет не поддерживает изменение множителя CPU. Если стоит задача разгона Core i9-13900K, нужна Z790. Ошибка обнаруживается уже в BIOS: параметры XMP/EXPO для памяти работают, но Turbo Boost Ratio недоступен.

2) Покупка планок DDR4 под ProArt B760-Creator WiFi — плата поддерживает исключительно DDR5 DIMM. Слоты физически разные, перепутать сложно, но при заказе онлайн ошибка в поколении памяти случается. Стоит проверить маркировку до оформления.

3) Установка трёх M.2-накопителей без учёта пропускной способности шины — при заполнении всех трёх слотов нагрузка на полосу B760 возрастает. На практике это не создаёт видимого узкого места в большинстве рабочих задач, но при одновременном интенсивном чтении/записи со всех трёх дисков суммарная пропускная способность B760 является ограничивающим фактором в сравнении с Z790.

Совет от редакции FormulaTV: «При подборе корпуса для ProArt B760-Creator WiFi учитывайте длину платы: 305 × 244 мм (ATX). Корпуса с поддержкой ATX нередко имеют ограничения по длине видеокарты или по расположению кабель-менеджмента — проверьте совместимость заранее, особенно если планируете карту длиннее 330 мм.»

Вопросы и ответы о ASUS ProArt B760-Creator WiFi
