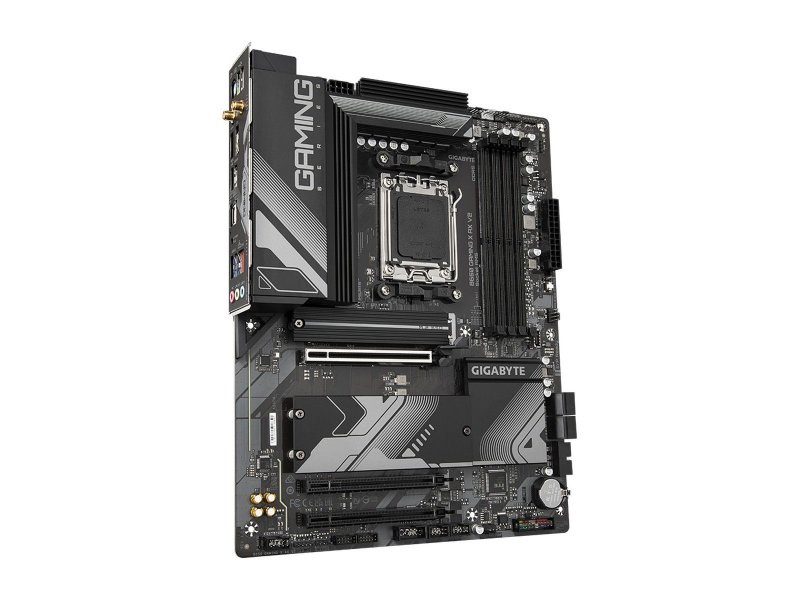

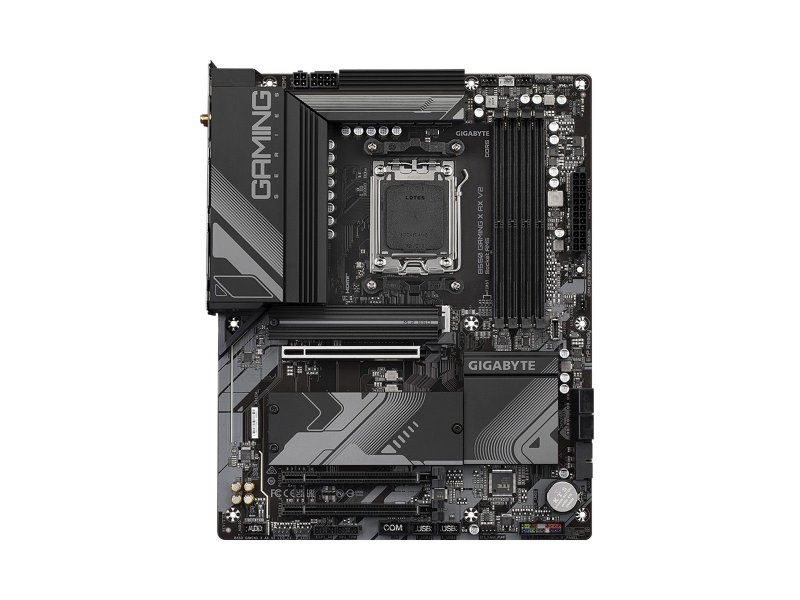

Материнская плата Gigabyte B650 Gaming X Ax V2, Socket AM5, AMD B650, ATX, RTL

Gigabyte B650 Gaming X AX V2 — материнская плата форм-фактора ATX на сокете AM5 с чипсетом AMD B650, предназначенная для сборки игровых и рабочих ПК на процессорах Ryzen 7000/Raphael с поддержкой памяти DDR5 и встроенным беспроводным модулем Wi-Fi 6E.

• Сокет / чипсет: AM5 / AMD B650
• Память: DDR5, 4 слота DIMM, до 256 ГБ, 4400–8000 МГц
• Хранилище: 3 × M.2 (один PCIe 5.0 x4), 4 × SATA
• Для кого: игровые и медиа-сборки на Ryzen 7000, апгрейд с AM4

Коротко — для кого эта материнская плата

Gigabyte B650 Gaming X AX V2 подходит тем, кто собирает или обновляет ПК на платформе AM5 с бюджетом выше начального уровня, но без необходимости в чипсете X670E. Плата даёт один слот PCIe 5.0 x4 для быстрого SSD, встроенный Wi-Fi 6E с Bluetooth 5.3, 8+2+2 фаз питания и полный набор RGB/ARGB-разъёмов — всё это без переплаты за старший чипсет.

Главные плюсы и ограничения Gigabyte B650 Gaming X AX V2

B650 Gaming X AX V2 — сбалансированное решение среднего класса: сильная сторона — оснащённость беспроводными интерфейсами и хранилищем, слабая — ограниченное количество высокоскоростных USB на задней панели.

• ✓ PCIe 5.0 x4 на одном из M.2 — скорости NVMe Gen5 без перехода на X670E
• ✓ Wi-Fi 6E (802.11ax) + Bluetooth 5.3 в комплекте с антенной — не нужен отдельный адаптер
• ✓ DDR5 до 8000 МГц — запас для разгона памяти под XMP/EXPO
• ✓ Q-Flash Plus — прошивка BIOS без установленного процессора

• ✗ Один слот PCIe 4.0 x16 — нет возможности установить вторую дискретную видеокарту
• ✗ На задней панели только один USB 3.2 Gen 2 Type-A и один Type-C — для «рабочей станции» может не хватить высокоскоростных портов
• ✗ 8+2+2 фаз питания достаточно для большинства Ryzen 7000, но для флагманских 16-ядерных CPU в разгоне рекомендуется плата старшего уровня

Процессор, память и питание — что умеет B650 по факту

Совместимость с процессорами AM5 и питание CPU

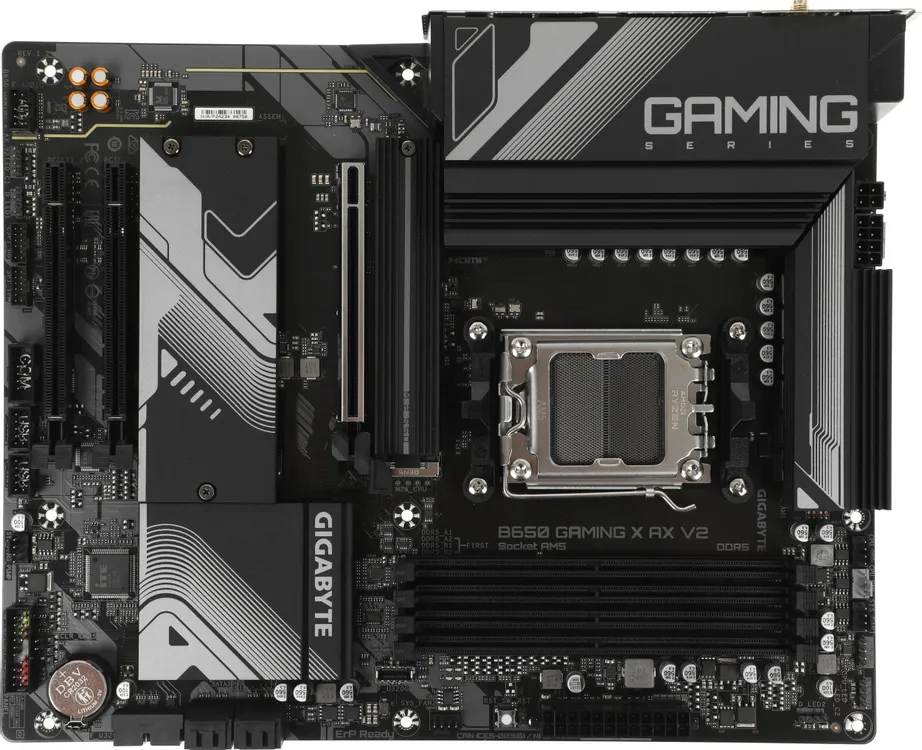

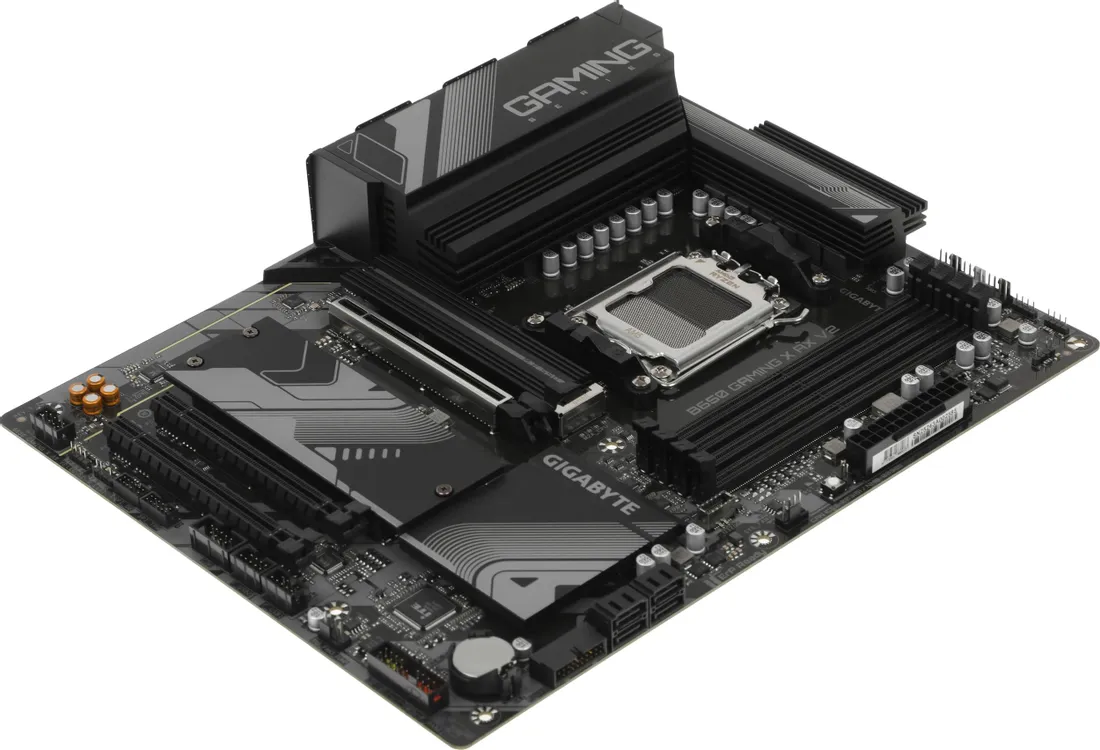

Gigabyte B650 Gaming X AX V2 поддерживает процессоры AMD Ryzen 7000 серии (Raphael) в сокете AM5. Разъём питания процессора — 8 pin + 4 pin, что обеспечивает стабильное питание при работе с Ryzen 5 и Ryzen 7. Подсистема питания насчитывает 8+2+2 фаз: этого достаточно для Ryzen 9 7900X в штатном режиме, однако для экстремального разгона 16-ядерных CPU рекомендуется рассматривать платы на X670E. Зона VRM оснащена пассивным радиатором, по замерам FormulaTV в шоуруме тепловой режим оценивается как приемлемый при умеренной нагрузке.

DDR5 до 8000 МГц и четыре слота DIMM

Gigabyte B650 Gaming X AX V2 оснащена четырьмя слотами DIMM для памяти стандарта DDR5 в двухканальном режиме. Максимальный объём — 256 ГБ, поддерживаемые частоты — от 4400 до 8000 МГц. Верхняя граница актуальна при использовании профилей EXPO или XMP 3.0 с соответствующими модулями. На практике большинство комплектов 32 ГБ DDR5-6000 стабильно запускаются без ручной настройки.

Совет от Редакции FormulaTV: «При выборе памяти для B650 Gaming X AX V2 ориентируйтесь на DDR5-6000 CL30 — это точка оптимального соотношения пропускной способности и задержек для платформы AM5: частота выше 6000 МГц требует ручной настройки таймингов и не всегда даёт ощутимый прирост в играх.»

Хранилище — три M.2 и PCIe 5.0 x4

Три слота M.2 — один с PCIe 5.0

Gigabyte B650 Gaming X AX V2 предлагает три разъёма M.2 формата 2280/25110: один работает по интерфейсу PCIe 5.0 x4, два — по PCIe 4.0 x4. Слот PCIe 5.0 x4 — ключевое преимущество платы на чипсете B650: большинство конкурентов в ценовой категории предлагают только PCIe 4.0. Все три слота оснащены пассивными термопрокладками. Поддерживается RAID 0, 1, 10 для M.2 NVMe.

SATA и RAID для классических накопителей

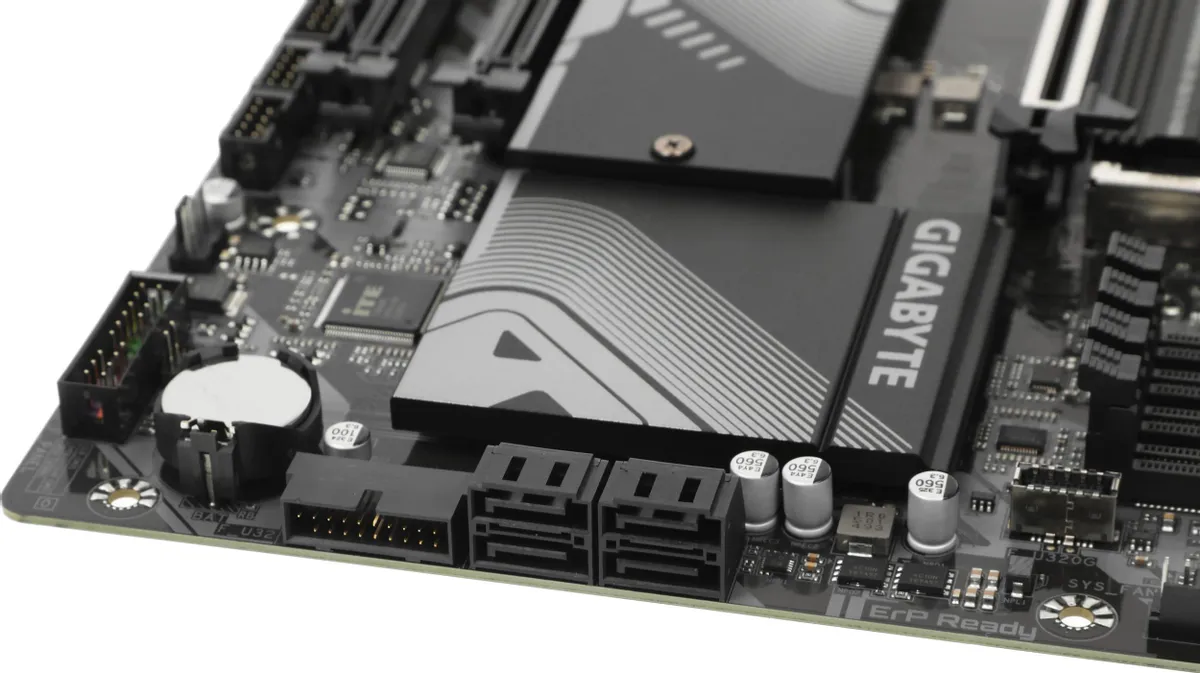

На плате расположены 4 разъёма SATA с поддержкой RAID 0, 1, 10. Этого достаточно для одного-двух SSD или HDD в дополнение к M.2-накопителям. Разъёмы расположены в нижней части платы — стандартное решение для ATX, не вызывающее сложностей при укладке кабелей в большинстве корпусов.

Порты, подключение и беспроводные интерфейсы

Задняя панель — USB, видеовыходы и сеть

Задняя панель Gigabyte B650 Gaming X AX V2 включает: 1 × USB 3.2 Gen 2 Type-A, 3 × USB 2.0, 3 × USB 3.2 Gen 1 Type-A и 1 × USB 3.2 Gen 2 Type-C. Для вывода изображения со встроенной графики Ryzen предусмотрены 1 × DisplayPort и 1 × HDMI. Сетевой порт RJ-45 поддерживает скорость до 2,5 Гбит/с через контроллер Realtek.

Wi-Fi 6E и Bluetooth 5.3 — антенна в комплекте

Gigabyte B650 Gaming X AX V2 оснащена беспроводным модулем Realtek RTL8852CE с поддержкой стандарта Wi-Fi 6E (802.11ax) и Bluetooth 5.3. Wi-Fi 6E открывает диапазон 6 ГГц — меньше помех в многоквартирных домах по сравнению с перегруженными 2,4 и 5 ГГц. По информации производителя, антенна входит в комплект поставки и подключается к разъёмам на задней панели. Для M.2 (E) на плате предусмотрен отдельный разъём, если потребуется замена модуля.

Внутренние разъёмы для корпуса и периферии

Gigabyte B650 Gaming X AX V2 предоставляет на плате: 1 × USB 3.2 Gen 1 (19-pin), 2 × USB 2.0 (9-pin) и 1 × USB 3.2 Gen 2x2 Type-C — последний актуален для корпусов с фронтальным USB-C высокой скорости. Разъём RS-232 (COM) присутствует — полезен для специализированного оборудования или промышленных задач.

Подсветка, охлаждение и сборка

RGB и ARGB — сколько устройств можно подключить

Gigabyte B650 Gaming X AX V2 поддерживает управление подсветкой через фирменное ПО GIGABYTE RGB Fusion. На плате расположены: 3 разъёма 12V-G-R-B (4-pin) для RGB и 2 разъёма 5V-D-G (3-pin) для ARGB. Этого достаточно для подключения корпусных лент, кулера и помпы СЖО с адресной подсветкой в типовой игровой сборке.

Охлаждение и управление вентиляторами

Для систем охлаждения на Gigabyte B650 Gaming X AX V2 предусмотрены: 1 × 4-pin (кулер), 1 × 4-pin (помпа СЖО) и 2 разъёма для корпусных вентиляторов (4-pin). Зона VRM, чипсет и все три слота M.2 оснащены пассивными радиаторами. Отдельный разъём для помпы упрощает интеграцию систем жидкостного охлаждения без переходников.

Совет от Редакции FormulaTV: «Если планируется установка 360-мм СЖО, заблаговременно проверьте совместимость корпуса с ATX-платой (305 × 244 мм) — часть mid-tower корпусов ограничивает доступ к верхним слотам M.2 при установленном крупном радиаторе. Это не проблема платы, а особенность компоновки конкретных корпусов.»

BIOS и кнопка Q-Flash Plus

Gigabyte B650 Gaming X AX V2 оснащена UEFI AMI BIOS на 256 Mb Flash ROM. Кнопка Q-Flash Plus на задней панели позволяет обновить прошивку с USB-накопителя без установленного процессора и модулей памяти — критически важно при сборке на новейших Ryzen, которые могут требовать свежего BIOS для корректного определения. Дополнительно присутствует кнопка перезагрузки на плате.

С чем сравнить в России?

Gigabyte B650 Gaming X AX V2 конкурирует с платами на чипсете B650 в среднем ценовом сегменте. Ключевые отличия — наличие PCIe 5.0 x4 для M.2 и встроенного Wi-Fi 6E, что выгодно отличает её от базовых плат B650 без беспроводных интерфейсов.

Как мы к этому пришли — эволюция платформы AM5 и B650

Платформа AM5 появилась в 2022 году вместе с процессорами Ryzen 7000 (Raphael) и стала первым массовым переходом AMD на DDR5 и PCIe 5.0. Чипсет B650 занял нишу между начальным A620 (без разгона) и флагманским X670E (двойной PCIe 5.0 для GPU). По информации производителя, B650 поддерживает разгон процессора и памяти — ключевое преимущество перед A620. Gigabyte Gaming X AX V2 — обновлённая ревизия (V2) с улучшенной поддержкой высокочастотной DDR5 и добавленным M.2-слотом PCIe 5.0, которого не было в первой версии.

Инженерный компромисс

Основной trade-off B650 Gaming X AX V2 — подсистема питания 8+2+2 против стоимости. Для Ryzen 9 7950X или 7900X в разгоне фаз может не хватить для стабильной работы при максимальной нагрузке. С другой стороны, Ryzen 5 7600X и Ryzen 7 7700X — массовые процессоры для этой платы — работают с запасом. Второй компромисс: один PCIe 4.0 x16 не позволяет установить две дискретные видеокарты, но AMD официально не поддерживает CrossFireX уже несколько лет — это ограничение на практике не актуально для большинства пользователей.

Взгляд с другой стороны

Контраргумент. За сопоставимые деньги можно взять плату на X670E с более широкой полосой PCIe для GPU и расширенными возможностями разгона.

Когда валиден. Если в планах — флагманский Ryzen 9 с агрессивным разгоном или потребность в нескольких портах USB4/Thunderbolt. X670E действительно предлагает больше пропускной способности.

Ответ. Для сборок на Ryzen 5/7 с одной дискретной картой разница в чипсете не ощущается в играх или рабочих задачах. B650 Gaming X AX V2 рациональна, когда приоритет — Wi-Fi 6E и NVMe Gen5 без переплаты за старший чипсет.

Ошибки и их цена

1) Установка DDR4-памяти — AM5 поддерживает только DDR5; покупка DDR4 под эту плату приведёт к полной несовместимости и необходимости возврата. Перед заказом памяти проверяйте тип в спецификациях.

2) Пропуск обновления BIOS перед установкой нового Ryzen — некоторые процессоры Ryzen 7000 требуют свежей прошивки. Кнопка Q-Flash Plus решает эту задачу без запущенной системы, но про неё часто забывают при первой сборке.

3) Выбор корпуса формата mini-ITX или micro-ATX — плата имеет форм-фактор ATX (305 × 244 мм) и физически не помещается в корпуса меньшего размера.

Совет от Редакции FormulaTV: «Перед первым включением системы воспользуйтесь Q-Flash Plus: скачайте последнюю версию BIOS с сайта Gigabyte, запишите на флешку в FAT32 с именем файла GIGABYTE.bin и нажмите кнопку на задней панели при подключённом БП. Это занимает 5–7 минут и исключает ситуацию, когда новый процессор не определяется из-за устаревшей прошивки.»
