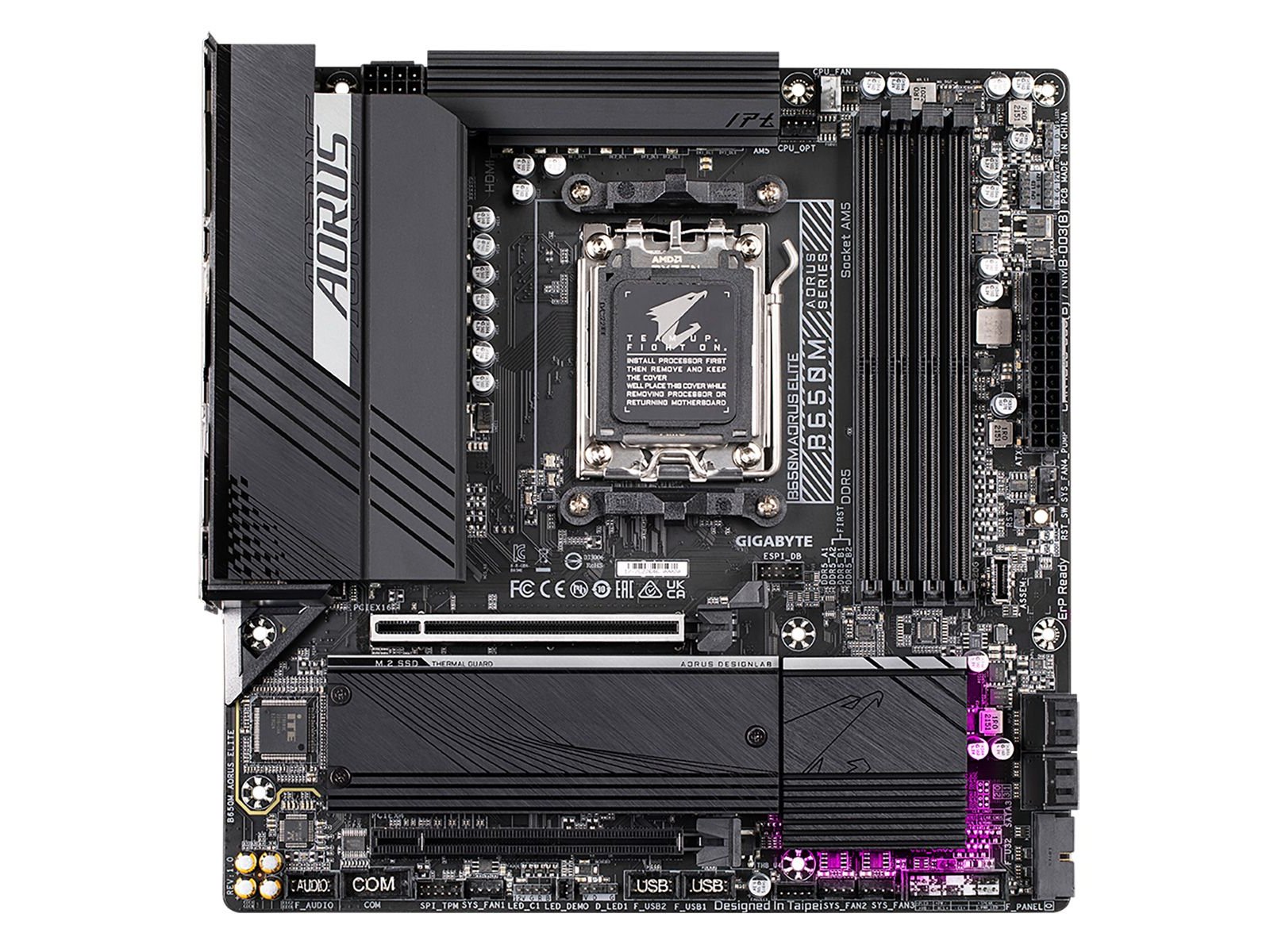

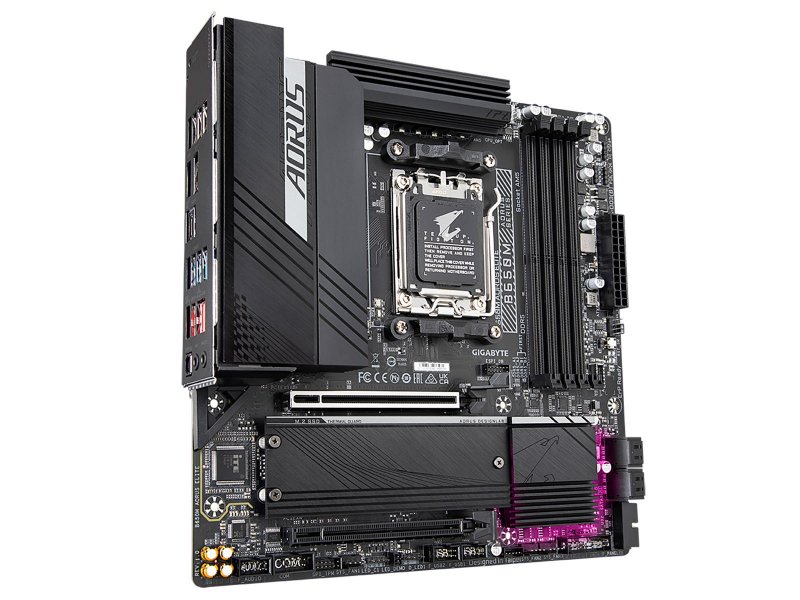

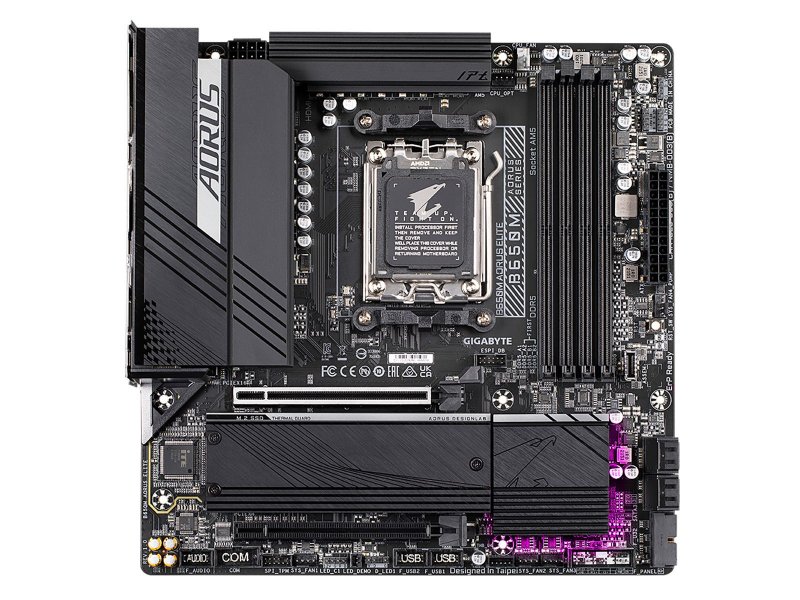

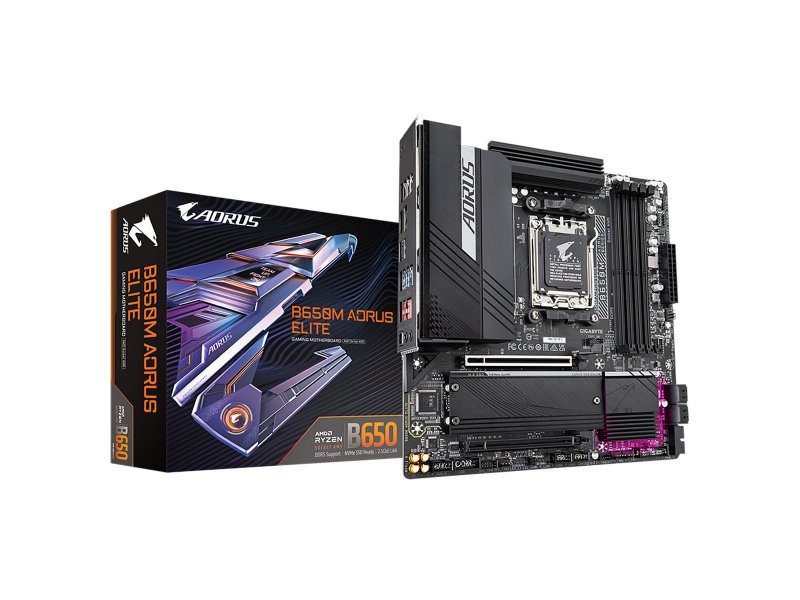

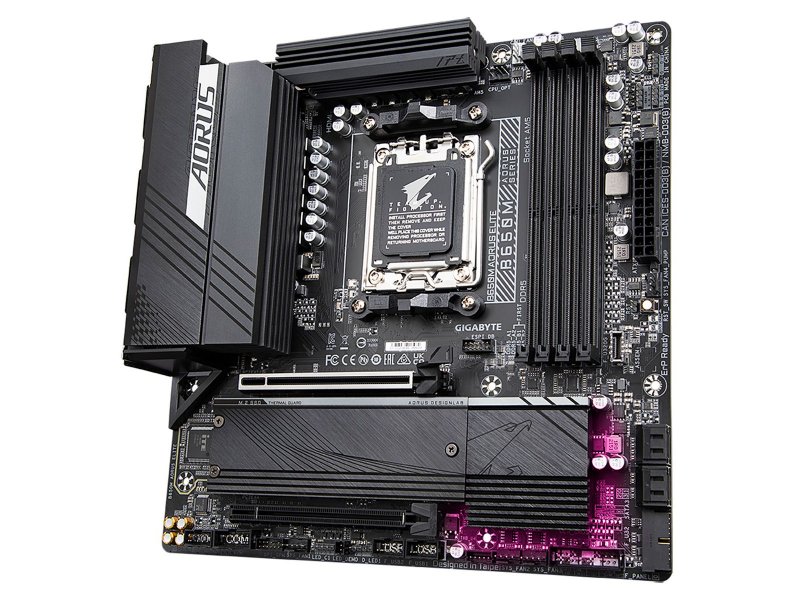

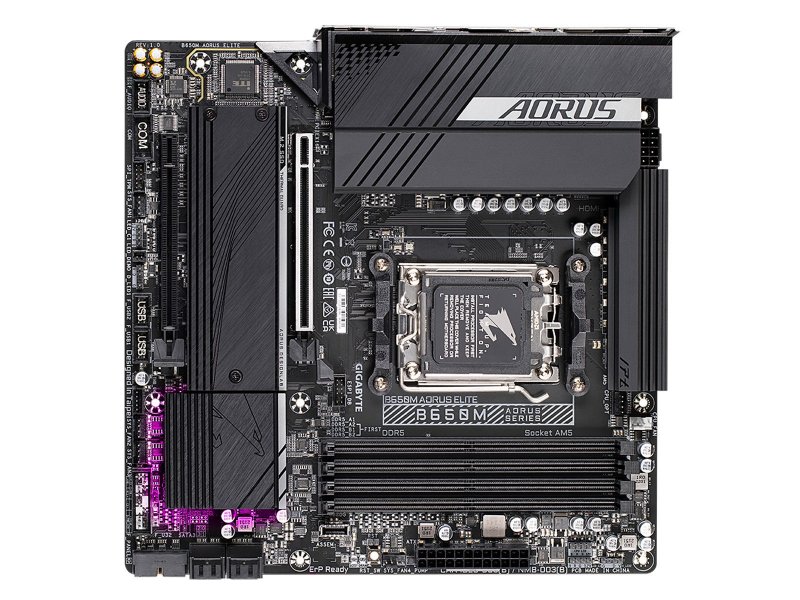

Материнская плата Gigabyte B650m Aorus Elite, Socket AM5, AMD B650, mATX, RTL

GIGABYTE B650M AORUS ELITE — материнская плата форм-фактора mATX на сокете AM5 с чипсетом AMD B650, предназначенная для сборки компактных и производительных систем на процессорах AMD Ryzen серии Raphael. Поддержка DDR5 до 192 ГБ, один слот M.2 с интерфейсом PCIe 5.0 и 12-фазная система питания делают её востребованным выбором для игровых и рабочих станций в формате mATX.

• Форм-фактор / сокет: mATX, 244 × 244 мм, AM5
• Память: DDR5, 4 слота DIMM, до 192 ГБ, 4400–8000 МГц
• Накопители: 2 × M.2 (PCIe 5.0 x4 + PCIe 4.0 x4), 4 × SATA
• Для кого: компактные игровые и рабочие сборки на Ryzen 7000/9000

Коротко — для кого эта материнская плата

GIGABYTE B650M AORUS ELITE ориентирована на тех, кто строит компактную систему на платформе AM5 без переплаты за возможности топового чипсета X670E. Плата закрывает основные потребности: одна видеокарта в PCIe 4.0 x16, быстрый NVMe-накопитель на PCIe 5.0 и поддержка высокочастотной памяти DDR5 вплоть до 8000 МГц — при этом всё это умещается в корпус mATX 244 × 244 мм.

Формат mATX подойдёт в тех случаях, когда важны компактность и цена, а необходимость в двух видеокартах или трёх слотах M.2 отсутствует. Плата также привлекательна для апгрейда: 12+2+1 фаз питания выдерживают нагрузку от старших Ryzen 7000/9000 без перегрева зоны VRM — благодаря пассивным радиаторам над VRM, чипсетом и обоими слотами M.2.

Главные плюсы и ограничения B650M AORUS ELITE

GIGABYTE B650M AORUS ELITE предлагает технологический уровень, характерный для плат среднего-высокого сегмента на B650, при компактных размерах mATX.

• ✓ Слот M.2 с PCIe 5.0 x4 — поддержка накопителей нового поколения (до 2280/25110) без адаптеров
• ✓ 12+2+1 фаз питания с пассивным охлаждением VRM — уверенная работа с Ryzen 9 без разгона по питанию
• ✓ До 192 ГБ DDR5 в 4 слотах при частотах 4400–8000 МГц — запас для долгосрочного апгрейда
• ✓ Богатая задняя панель: 12 USB-портов (включая 1 × USB-C 3.2 Gen 2), DisplayPort + HDMI, 2,5 Гбит/с LAN, оптический S/PDIF

• ✗ Только два слота M.2 — для систем с несколькими NVMe-накопителями потребуется компромисс
• ✗ Один слот PCIe x16 — нет поддержки multi-GPU или одновременного использования видеокарты и PCIe-карты расширения в x16
• ✗ Разъём питания CPU — 8 pin (один), что достаточно для большинства процессоров, но топовые Ryzen 9 в режиме максимального TDP предпочтительнее питать через 8+8 pin

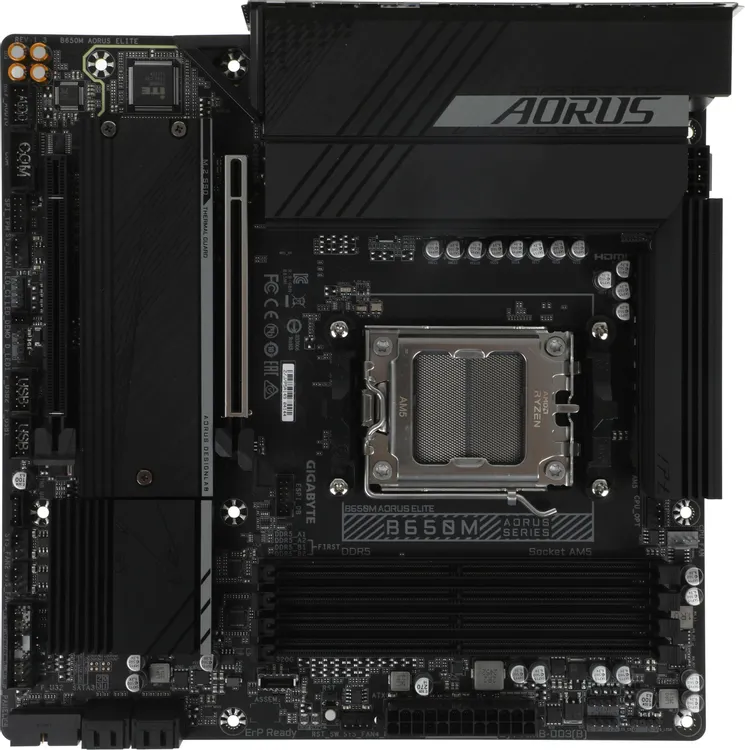

Процессор, память и накопители — что поддерживает B650M AORUS ELITE

Совместимость с процессорами AMD Ryzen на AM5

GIGABYTE B650M AORUS ELITE официально поддерживает процессоры AMD Ryzen серии Raphael (Ryzen 7000) в сокете AM5. Чипсет AMD B650 не ограничивает разгон процессора — функция Precision Boost Overdrive доступна, хотя ручной множительный разгон в полном объёме предусмотрен на X670/X670E. Питание процессора обеспечивается одним 8-контактным разъёмом EPS, этого достаточно для Ryzen 5 и Ryzen 7; для Ryzen 9 при длительных нагрузках (рендеринг, компиляция) рекомендуется проверять температуру зоны VRM.

BIOS построен на базе UEFI AMI, объём флеш-памяти — 256 МБ. На плате предусмотрена кнопка Q-Flash Plus — она позволяет обновить BIOS без установленного процессора и памяти, что удобно при использовании с новыми ревизиями Ryzen, требующими свежей прошивки.

Оперативная память DDR5 — частоты и объём

B650M AORUS ELITE оснащена четырьмя слотами DIMM с поддержкой DDR5 в двухканальном режиме. Официальный диапазон поддерживаемых частот — 4400–8000 МГц (через XMP/EXPO), максимальный объём — 192 ГБ. По наблюдениям редакции FormulaTV, наиболее стабильный режим разгона памяти на B650 достигается в диапазоне 6000–6400 МГц при использовании модулей с профилями EXPO.

Двухканальный режим требует установки планок в слоты 2 и 4 (A2/B2) при использовании двух модулей — стандартная рекомендация для AMD-платформ. При четырёх модулях доступна вся ёмкость до 192 ГБ, однако максимальная стабильная частота при полном заполнении, как правило, ниже, чем при двух планках.

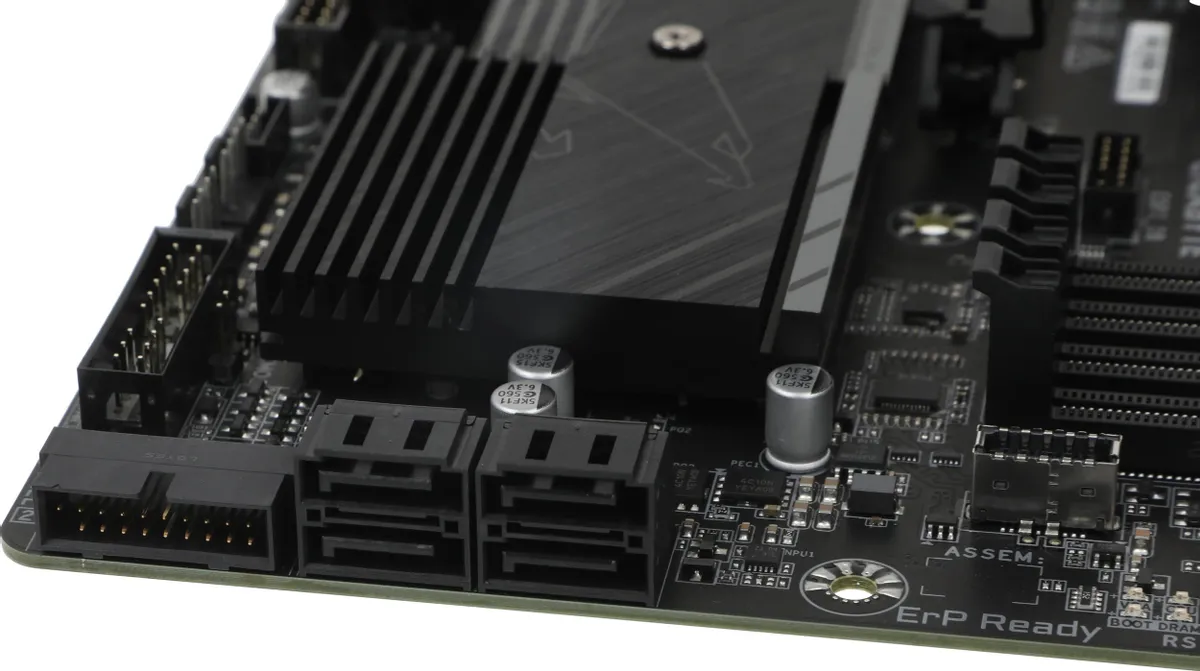

Слоты M.2 и SATA — хранение данных

Плата B650M AORUS ELITE располагает двумя слотами M.2 с пассивным охлаждением: первый — PCIe 4.0 x4 (форматы 2280/22110), второй — PCIe 5.0 x4 (форматы 2280/25110). Наличие PCIe 5.0 на B650 — характеристика, нетипичная для бюджетного сегмента; она обеспечивает совместимость с накопителями следующего поколения без необходимости менять плату.

Четыре порта SATA с поддержкой RAID 0, 1, 10 закрывают задачи архивного хранения и многодисковых конфигураций. M.2 PCI-E также поддерживает RAID 0, 1, 10 — это актуально для рабочих станций с требованиями к скорости или надёжности. В комплект входят два кабеля SATA и две упаковки резиновых прокладок для M.2 — всё необходимое для первоначальной сборки.

Совет от Редакции FormulaTV: «При первом запуске системы на B650M AORUS ELITE с новым процессором Ryzen 9000 серии — сначала обновите BIOS через Q-Flash Plus с USB-накопителя, не устанавливая CPU и память. Это избавит от возможной несовместимости прошивки, которая часто проявляется не ошибкой POST, а зависанием при инициализации памяти на высоких частотах EXPO.»

Подключение и порты — задняя панель и внутренние разъёмы

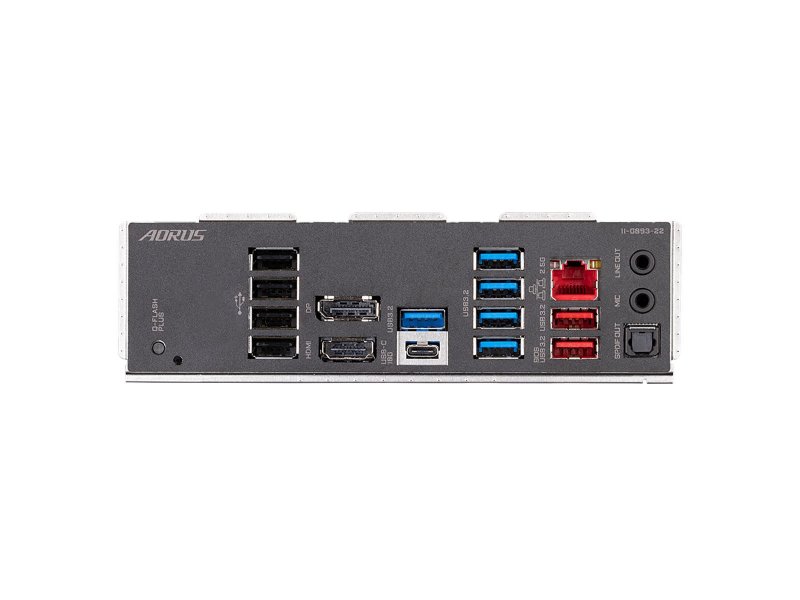

Задняя панель B650M AORUS ELITE — полный набор портов

GIGABYTE B650M AORUS ELITE предоставляет на задней панели 12 USB-портов: 2 × USB 3.2 Gen 2 (Type-A), 5 × USB 3.2 Gen 1 (Type-A), 4 × USB 2.0 (Type-A) и 1 × USB 3.2 Gen 2 (Type-C). По информации производителя, наличие USB-C на задней панели при компактном форм-факторе встречается не у всех конкурентов в сегменте B650 mATX.

Видеовыходы — DisplayPort и HDMI — рассчитаны на использование встроенной графики процессоров Ryzen (RDNA 2/3 iGPU). Для систем с дискретной видеокартой они служат резервным выходом или вторым монитором. Сетевой адаптер 2,5 Гбит/с (RJ-45) покрывает потребности домашних сетей с гигабитными и 2,5G-коммутаторами. Оптический выход S/PDIF (TOSLINK) добавляет возможность цифрового подключения к AV-ресиверам и soundbar-системам.

Внутренние разъёмы — управление корпусом и подсветкой

На плате B650M AORUS ELITE расположены: 1 × USB 3.2 Gen 1 (19 pin) и 2 × USB 2.0 (9 pin) для корпусных портов, а также 1 × USB 3.2 Gen 2×2 (Type-C) — для корпусов с передней панелью USB-C высокой скорости. Три разъёма 4 pin для корпусных вентиляторов дополнены разъёмами питания охлаждения: 1 × 4 pin для кулера и 1 × 4 pin для помпы СЖО.

Для RGB-экосистемы предусмотрены 2 разъёма 5V ARGB (3 pin) и 3 разъёма 12V RGB (4 pin) — синхронизация управляется через ПО GIGABYTE RGB Fusion. Комбинация ARGB и RGB разъёмов позволяет подключать как адресуемые, так и стандартные RGB-аксессуары. Наличие разъёма RS-232 (COM) актуально для промышленных применений и специализированного оборудования.

Совет от Редакции FormulaTV: «Если планируется СЖО с управляемой помпой — используйте разъём 4 pin PUMP на плате, а не один из корпусных FAN-разъёмов. Это позволит задать фиксированные 100% оборотов помпы через BIOS независимо от температурной кривой — стандартная практика для необслуживаемых AIO-систем.»

Звук — когда встроенного Realtek достаточно

Аудиоподсистема B650M AORUS ELITE — возможности и ограничения

Встроенный звуковой адаптер B650M AORUS ELITE на базе чипа Realtek работает по схеме 7.1 и поддерживает цифровой оптический выход S/PDIF (TOSLINK). Такой набор закрывает задачи игрового и мультимедийного звука при использовании аналоговой гарнитуры, колонок или AV-ресивера через оптику.

Для профессиональной работы со звуком (запись, сведение, мониторинг) встроенного кодека, как правило, недостаточно — сказывается электромагнитный фон внутри корпуса. В таких сценариях рекомендуются внешние USB DAC или PCIe-звуковые карты. Для большинства игровых и офисных задач по наблюдениям FormulaTV Realtek на B650M AORUS ELITE обеспечивает приемлемый уровень шумов при подключении полноразмерных наушников через заднюю панель.

С чем сравнить в России — B650M mATX

В сегменте mATX-плат на чипсете B650 для сокета AM5 основными альтернативами в России выступают платы от ASRock, MSI и ASUS. Ниже — сравнение по ключевым параметрам для платформы AM5 в форм-факторе mATX.

Как устроена система питания B650M AORUS ELITE

VRM и фазы питания — почему 12+2+1 важно для Ryzen

Система питания GIGABYTE B650M AORUS ELITE насчитывает 12+2+1 фаз: 12 фаз на ядра процессора, 2 на SoC и 1 дополнительная. Это существенно выше, чем у типичных B650 mATX-плат начального уровня (8–10 фаз), и означает, что нагрузка на каждый силовой каскад распределяется более равномерно — снижается нагрев и увеличивается долговечность компонентов под нагрузкой.

Зона VRM закрыта пассивным радиатором. По наблюдениям редакции FormulaTV, пассивное охлаждение VRM на платах этого класса работает стабильно при наличии хотя бы минимального воздушного потока в корпусе — без обдува температуры могут достигать пороговых значений при длительном стресс-тесте старших Ryzen 9 с полным TDP.

Пассивное охлаждение M.2 и чипсета

Оба слота M.2 на B650M AORUS ELITE оснащены термопрокладками и радиаторами — в комплекте поставляются две упаковки резиновых прокладок нужной толщины. Это важно для накопителей PCIe 5.0, которые при пиковой нагрузке нагреваются заметно сильнее, чем PCIe 4.0-модели. Чипсет AMD B650 также охлаждается пассивно — это стандартная практика для плат данного класса.

Взгляд с другой стороны

Контраргумент. B650M AORUS ELITE — не самая дешёвая плата в линейке B650 mATX. Покупатель, которому нужна просто «плата под Ryzen 7000 побюджетнее», может найти варианты с меньшим количеством фаз питания, без PCIe 5.0 M.2 и без USB-C на задней панели — за ощутимо меньшие деньги.

Когда валиден. Если сборка строится на Ryzen 5 без разгона, с одним SATA-SSD и встроенной графикой — функциональный запас AORUS ELITE не будет востребован в полной мере.

Ответ. Плата рациональна, если в планах быстрый NVMe-накопитель PCIe 5.0, более 64 ГБ DDR5 или процессор уровня Ryzen 7/9 — тогда запас по питанию, разъёмам и скоростным интерфейсам становится практически значимым, а не маркетинговым. Для базовой офисной конфигурации достаточно более простых альтернатив.

Ошибки при сборке и их цена

1) Установка модулей памяти в слоты A1/B1 вместо A2/B2 при двухканальной конфигурации — система запустится в одноканальном режиме, потеря пропускной способности памяти до 40%, что ощутимо на процессорах с iGPU.

2) Пропуск обновления BIOS перед установкой Ryzen 9000 (Granite Ridge) — плата может не распознать процессор. Кнопка Q-Flash Plus позволяет обновить прошивку с USB без CPU, это нужно сделать до сборки.

3) Установка PCIe 5.0 NVMe без термопрокладки — радиаторы для M.2 идут в комплекте, но без правильно установленной прокладки нужной толщины термоконтакт будет неполным, и накопитель перейдёт в тротлинг при длительной нагрузке.

Совет от Редакции FormulaTV: «При использовании B650M AORUS ELITE в корпусе mATX с единственным задним вентилятором — разверните воздушный поток так, чтобы зона VRM попадала в зону вытяжки. Пассивное охлаждение VRM хорошо работает при наличии хотя бы косвенного движения воздуха; в глухом корпусе без продува даже качественный радиатор теряет эффективность.»
