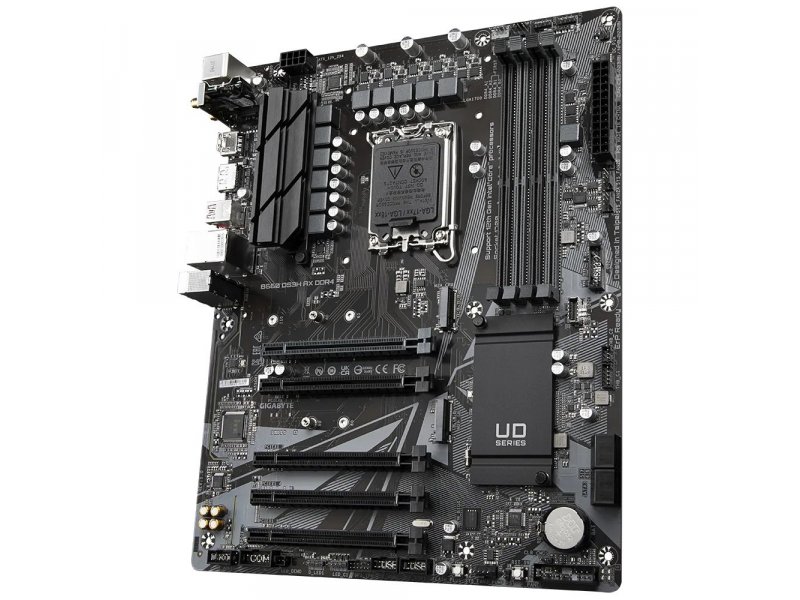

Материнская плата Gigabyte B660 DS3H AX, Socket LGA 1700, Intel B660, ATX, RTL

GIGABYTE B660 DS3H AX — материнская плата форм-фактора ATX на сокете Socket LGA 1700 с чипсетом Intel B660, поддерживающая процессоры Alder Lake (12-е поколение) и Raptor Lake (13-е поколение) с памятью DDR5 до 128 ГБ, оснащённая встроенным Wi-Fi 6E и двумя разъёмами M.2 PCIe 4.0.

• Сокет / чипсет: LGA 1700 / Intel B660
• Память: DDR5, 4 слота, до 128 ГБ, 2133–5333 МГц
• Беспроводная связь: Wi-Fi 6E (802.11ax) + Bluetooth 5.2
• Для кого: домашние и офисные сборки на Intel 12–13-го поколения без разгона CPU

Коротко — для кого эта материнская плата

GIGABYTE B660 DS3H AX ориентирована на сборки среднего класса: домашний ПК, рабочая станция, медиасервер. Чипсет B660 не поддерживает разгон множителя процессора, но обеспечивает актуальный набор интерфейсов — DDR5, PCIe 4.0, Wi-Fi 6E — при более низкой цене, чем решения на Z690 или Z790.

Главные плюсы и ограничения B660 DS3H AX

GIGABYTE B660 DS3H AX предлагает полный набор интерфейсов для нетребовательных к разгону конфигураций без очевидных узких мест.

• ✓ Встроенный Wi-Fi 6E (802.11ax) — отдельная карта расширения не нужна, антенны идут в комплекте
• ✓ Два разъёма M.2 PCIe 4.0 x4 — оба работают на полной скорости одновременно
• ✓ DDR5 до 5333 МГц с XMP — запас пропускной способности для ресурсоёмких задач
• ✓ Q-Flash Plus — обновление BIOS без установленного процессора и памяти

• ✗ Чипсет B660 исключает разгон множителя CPU — процессоры «K» работают на штатной частоте
• ✗ Схема питания 8+2+1 фаз VRM достаточна для типовых TDP, но создаёт ограничения при Core i9 без лимитов мощности
• ✗ Только один полноскоростной слот PCIe 4.0 x16 — мультиграфика не поддерживается

Совместимость с процессорами — Alder Lake и Raptor Lake на LGA 1700

Какие CPU подходят для GIGABYTE B660 DS3H AX

GIGABYTE B660 DS3H AX поддерживает процессоры Intel Alder Lake (12-е поколение: Core i3/i5/i7/i9-12xxx) и Raptor Lake (13-е поколение: Core i3/i5/i7/i9-13xxx) в исполнении LGA 1700. Обе линейки физически совместимы — менять платформу не нужно.

Разъём питания процессора — 8 pin, питание платы — 24 pin. По информации производителя, система BIOS построена на базе UEFI AMI с объёмом флеш-памяти 256 Мб. Для ряда ранних прошивок поддержка Raptor Lake может отсутствовать «из коробки» — именно для таких ситуаций предусмотрена кнопка Q-Flash Plus.

Ограничение чипсета B660 — без разгона частоты CPU

На GIGABYTE B660 DS3H AX чипсет Intel B660 блокирует изменение множителя процессора — это исключительная функция чипсетов Z690 и Z790. Процессоры с индексом «K» устанавливаются без ограничений, но их разгонный потенциал остаётся невостребованным.

Разгон памяти по профилям XMP B660 поддерживает — ограничение касается только тактовой частоты CPU. Выбирая пару «B660 + K-процессор», пользователь переплачивает за разблокированный множитель, которым воспользоваться не сможет. Для нелинейки «non-K» плата — рациональный выбор без переплаты за Z-чипсет.

Совет от редакции FormulaTV: «Если в планах стоит Core i5-13600K — рассмотрите переход на Z690 или Z790: разгон множителя даёт 10–15% прироста в однопоточных задачах. Для Core i5-13600 (без K) B660 DS3H AX закрывает задачу без переплаты за чипсет».

Память DDR5 и слоты расширения

Диапазон частот DDR5 от 2133 до 5333 МГц на четырёх слотах

GIGABYTE B660 DS3H AX оснащена четырьмя слотами DDR5 DIMM с максимальным объёмом 128 ГБ в двухканальном режиме. Поддерживаемые частоты — от базовых 2133 МГц до 5333 МГц при активации профиля XMP.

Для игровых и рабочих конфигураций оптимальный диапазон — 4800–5200 МГц: на этих частотах соотношение цены памяти и прироста производительности наиболее выгодно. По наблюдениям специалистов FormulaTV в условиях шоурума, модули без маркировки XMP стабильно инициализируются на частоте JEDEC 4800 МГц без дополнительных настроек.

Два разъёма M.2 PCIe 4.0 и четыре порта SATA

GIGABYTE B660 DS3H AX располагает двумя разъёмами M.2, оба работают в режиме PCIe 4.0 x4. Первый поддерживает форм-факторы 2260/2280/22110, второй — 2260/2280. Четыре порта SATA обеспечивают подключение массовых HDD или 2,5" SSD.

SATA RAID доступен в режимах 0, 1, 5 и 10 — для организации дискового массива. Единственный слот PCIe 4.0 x16 предназначен для видеокарты; четыре слота PCIe 3.0 x1 остаются свободными для карт расширения. Встроенный беспроводной адаптер занимает внутренний разъём M.2 (E), не конкурируя с основными слотами PCIe.

Подключение и встроенные коммуникации

Wi-Fi 6E и Bluetooth 5.2 — беспроводное подключение без дополнительных карт

GIGABYTE B660 DS3H AX оснащена адаптером AMD RZ608, обеспечивающим Wi-Fi 6E (802.11ax) и Bluetooth 5.2. Антенны входят в комплект поставки и подключаются к разъёмам на задней панели сразу после сборки.

Wi-Fi 6E работает в диапазоне 6 ГГц дополнительно к стандартным 2,4 и 5 ГГц, снижая загруженность беспроводного канала в насыщенной среде. По информации производителя, адаптер подключается через внутренний разъём M.2 (E) на плате и при необходимости может быть заменён. Проводная сеть — 1 Гбит/с через порт RJ-45 на задней панели.

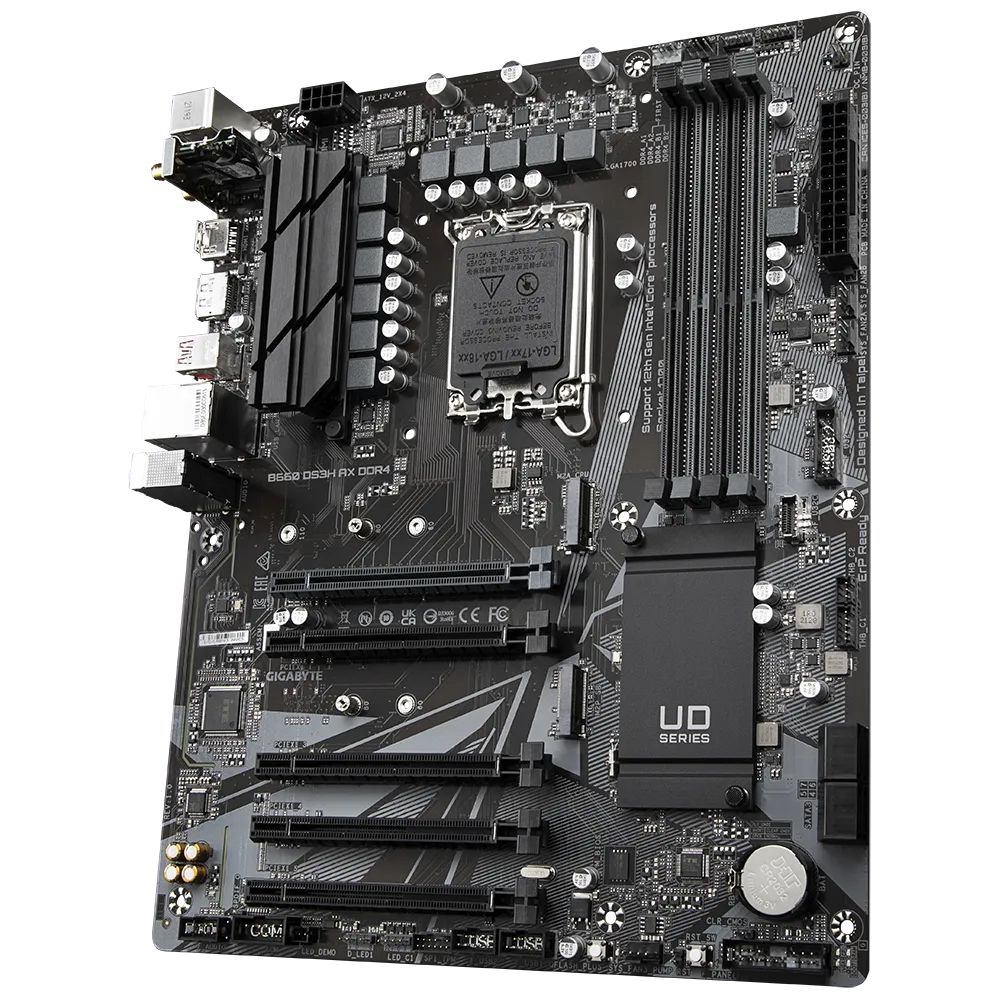

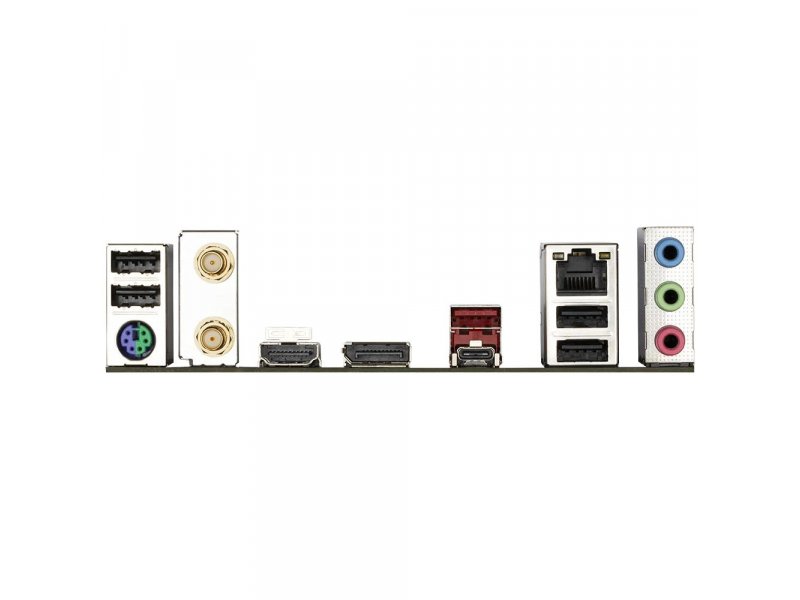

Порты задней панели — USB, видеовыходы и аудио

Задняя панель B660 DS3H AX включает: 1 × USB 3.2 Gen 2x2 Type-C (20 Гбит/с), 1 × USB 3.2 Gen 2 Type-A (10 Гбит/с), 4 × USB 2.0, видеовыходы DisplayPort и HDMI для встроенной графики процессора, сетевой порт RJ-45 и аудиоразъёмы для схемы звука 7.1.

Внутренние разъёмы расширяют конфигурацию: 1 × USB 3.2 Gen 1 (19 pin), 2 × USB 2.0 (9 pin) и 1 × USB 3.2 Gen 1 Type-C — для подключения передней панели корпуса. Три 4-pin разъёма для корпусных вентиляторов, 2 разъёма ARGB (5V, 3-pin) и 2 разъёма RGB (12V, 4-pin) управляются через GIGABYTE RGB Fusion. Разъём RS-232 (COM) предусмотрен для промышленного и специализированного оборудования.

Питание, фазы VRM и стабильность под нагрузкой

Схема 8+2+1 фаз — достаточно ли для Core i9 или i7

GIGABYTE B660 DS3H AX реализует схему питания 8+2+1 фаз с пассивным охлаждением зоны VRM и чипсета. Разъём питания процессора — 8 pin, стандартный для конфигураций без экстремального разгона.

Схема 8+2+1 уверенно работает с процессорами в штатном режиме TDP. По наблюдениям редакции FormulaTV, при продолжительных нагрузках на Core i7-12700 и i5-13600 тепловыделение зоны VRM остаётся в пределах нормы. Core i9-13900 в режиме без лимитов мощности создаёт повышенную тепловую нагрузку на систему питания — в этом сценарии предпочтительны платы с усиленным VRM на Z-чипсете.

Совет от редакции FormulaTV: «Для длительной рендер-нагрузки или работы с тяжёлыми вычислениями на CPU убедитесь, что в BIOS активированы Intel Recommended Settings для лимитов мощности — это предотвращает перегрев VRM при многочасовых сессиях без потери производительности».

С чем сравнить в России?

GIGABYTE B660 DS3H AX конкурирует с ATX-платами на чипсете B660 в том же ценовом сегменте. Основные альтернативы на российском рынке в формате ATX под сокет LGA 1700:

Взгляд с другой стороны

Контраргумент. Зачем переплачивать за DDR5 на B660, если DDR4-версия той же платы дешевле, а реальный прирост от DDR5 в повседневных задачах минимален?

Когда валиден. Для игровых сборок при разрешении 1080p, где узким местом является GPU, а не пропускная способность памяти. В таком сценарии разница между DDR4-3200 и DDR5-4800 практически не ощущается в кадровой частоте.

Ответ. DDR5 оправдан при задачах с высокой нагрузкой на связку CPU–память: рендеринг, видеомонтаж, работа с большими наборами данных. Для конфигураций «только игры на 1080p» DDR4-версия рациональнее по цене. Если сборка планируется на 3–4 года — DDR5 обеспечивает технологический задел без необходимости менять платформу при смене памяти.

Ошибки и их цена

1) Установка процессора с индексом «K» в расчёте на разгон — чипсет B660 не поддерживает разгон множителя. Переплата за разблокированный CPU без возможности реализовать его потенциал.

2) Первый запуск с Raptor Lake (13-е поколение) без проверки версии прошивки — ранние ревизии BIOS не поддерживают эти CPU «из коробки». Плата не запустится, и диагностика займёт время. Q-Flash Plus решает проблему до установки процессора: достаточно USB-накопителя с актуальной прошивкой.

3) Установка одной планки DDR5 вместо двух — одиночный модуль работает в одноканальном режиме и теряет значительную часть пропускной способности. Для двухканального режима устанавливать модули парами в слоты A2 + B2.

Совет от редакции FormulaTV: «Перед первым включением с процессором 13-го поколения сверьтесь с таблицей совместимости CPU на сайте GIGABYTE по серийному номеру платы. Если прошивка требует обновления — сделайте это через Q-Flash Plus до установки CPU: процедура занимает около 5 минут и исключает риск "зависания" при первом старте».

Вопросы о GIGABYTE B660 DS3H AX
