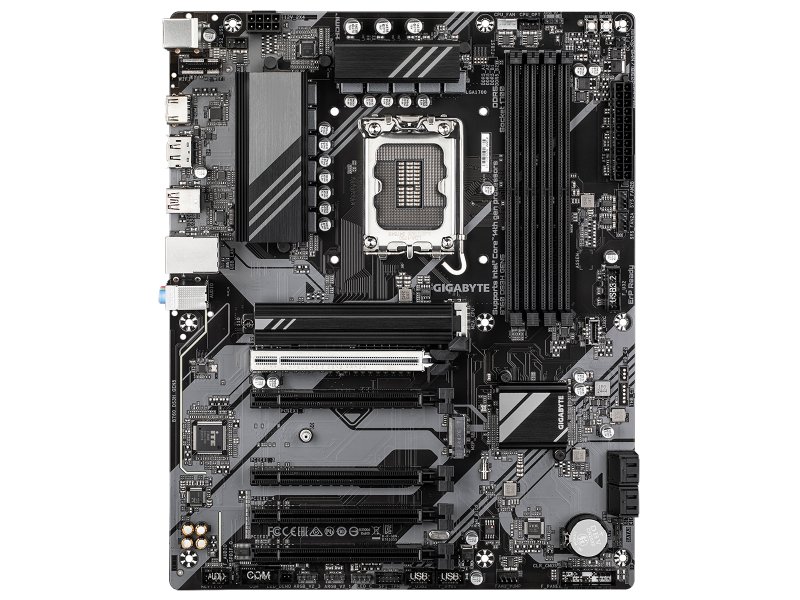

Материнская плата Gigabyte B760 DS3H GEN5, Socket LGA 1700, Intel B760, ATX, RTL

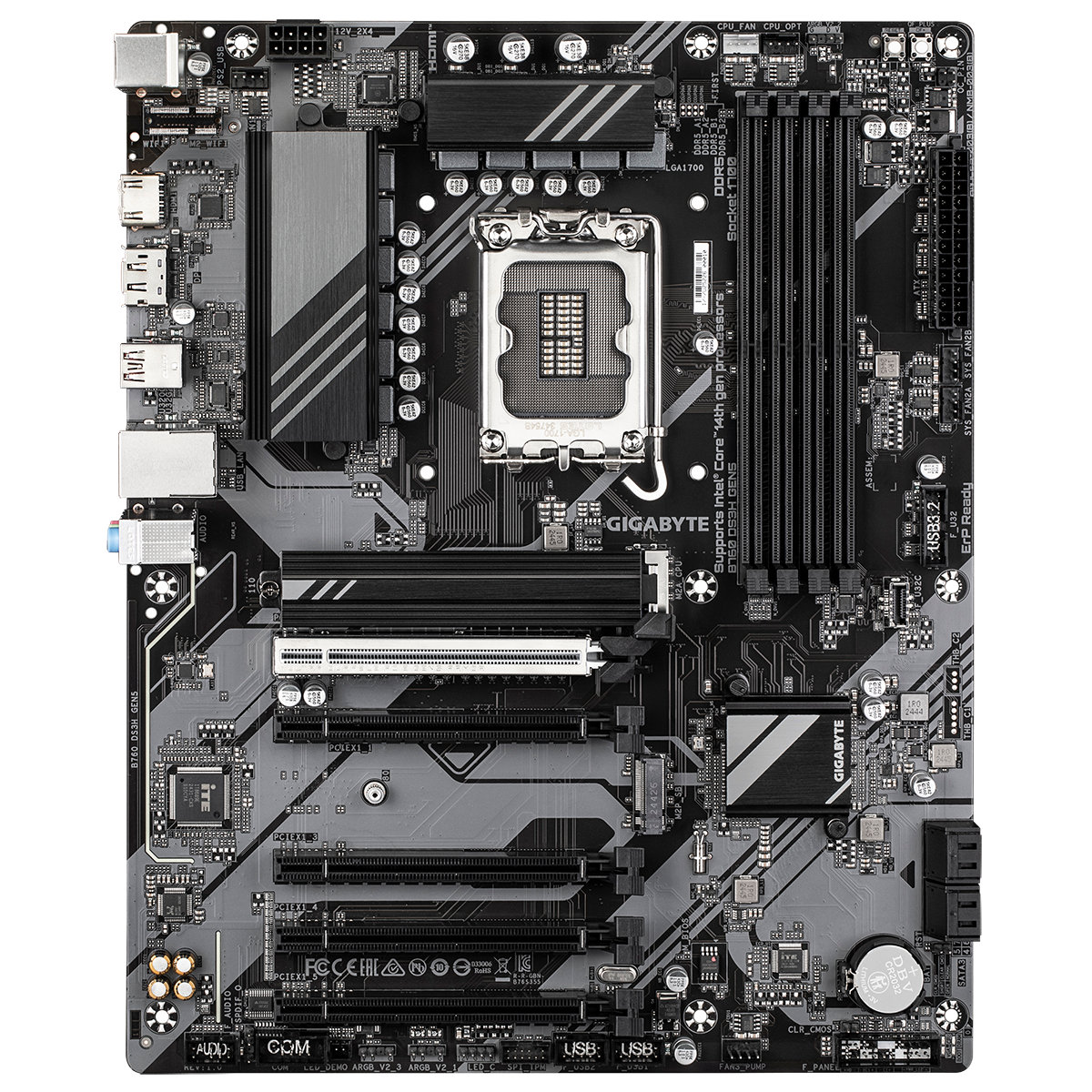

GIGABYTE B760 DS3H GEN5 — материнская плата формата ATX на чипсете Intel B760 для сокета Socket LGA 1700 с поддержкой памяти DDR5 и слотом PCIe 5.0 x16, предназначенная для сборки производительных домашних и рабочих ПК на базе процессоров Intel 12–14 поколений.

• Чипсет и сокет: Intel B760, Socket LGA 1700
• Память: DDR5, 4 слота DIMM, 4000–7600 МГц, до 256 ГБ
• Расширение: 1 × PCIe 5.0 x16 + 2 × M.2 PCIe 4.0 x4
• Для кого: сборка домашнего или рабочего ПК на Core i3–i9 без разгона CPU

Коротко — для кого эта материнская плата

GIGABYTE B760 DS3H GEN5 — платформа для тех, кто собирает производительный ПК на процессорах Intel 12–14 поколений без необходимости разгона CPU. Плата закрывает типичные задачи: игровой ПК с дискретной видеокартой, рабочая станция для монтажа, офисный компьютер с запасом расширяемости. Суффикс GEN5 прямо указывает на ключевое отличие от предшественника — слот PCIe 5.0 x16 для видеокарты вместо PCIe 4.0.

Главные плюсы и ограничения B760 DS3H GEN5

GIGABYTE B760 DS3H GEN5 сочетает слот PCIe 5.0, высокочастотную DDR5-память и USB 3.2 Gen 2x2 Type-C на задней панели — в классе бюджетных B760-плат это нетипичный набор.

• ✓ Слот PCIe 5.0 x16 — совместимость с видеокартами нового поколения без ограничений пропускной способности
• ✓ USB 3.2 Gen 2x2 Type-C на задней панели (20 Гбит/с) — редкость для плат в сегменте B760
• ✓ Три разъёма ARGB (3-pin 5V) и один RGB (4-pin 12V) — достаточно для подсветки типовой сборки без внешних контроллеров
• ✓ Кнопка Q-Flash Plus — обновление BIOS без установленного процессора и памяти

• ✗ Нет встроенного Wi-Fi и Bluetooth — беспроводная связь требует отдельного адаптера
• ✗ Чипсет B760 не поддерживает разгон CPU по множителю — только XMP/EXPO для памяти
• ✗ Пассивный радиатор только на первом M.2-слоте — второй разъём без встроенного охлаждения

Процессоры и память — совместимость Gigabyte B760 DS3H GEN5

Gigabyte B760 DS3H GEN5 поддерживает три поколения процессоров Intel в одном сокете: от Alder Lake до Raptor Lake Refresh. Это означает возможность выбора CPU под бюджет без замены платы.

Intel 12–14 поколений в Socket LGA 1700

GIGABYTE B760 DS3H GEN5 совместима с процессорами Alder Lake (Core 12-го поколения), Raptor Lake (13-е) и Raptor Lake Refresh (14-е) — все они используют сокет Socket LGA 1700. Core i3-12100 и Core i9-14900K физически установятся в одну и ту же плату.

Чипсет B760 не поддерживает разгон CPU по множителю — для разгона необходима плата на Z790. В рамках фиксированного TDP процессоры работают в полную силу: VRM с конфигурацией 8+2+1 фаз стабильно питает процессоры с PL1 до 125 Вт. По наблюдениям специалистов FormulaTV в условиях шоурума, плата демонстрировала стабильную работу с Core i5-13600K под длительной нагрузкой без троттлинга VRM в открытом стенде.

По информации производителя, питание процессора подключается через 8-pin разъём — стандарт для большинства боксовых и башенных кулеров. Разъёмы для охлаждения CPU: один 4-pin для кулера и один 4-pin для кулера/помпы — достаточно для СЖО с отдельной помпой.

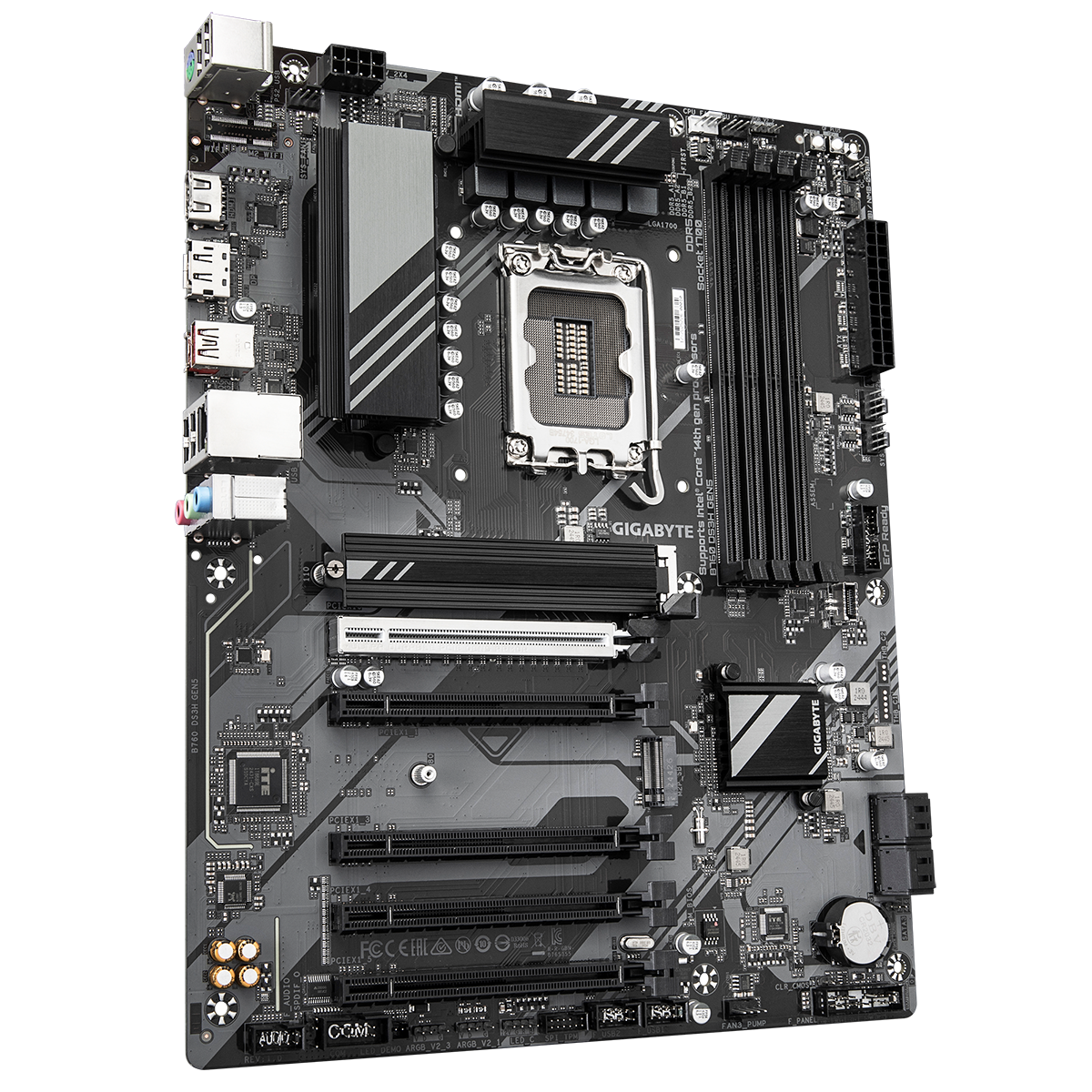

DDR5 до 7600 МГц — четыре слота DIMM на 256 ГБ

B760 DS3H GEN5 поддерживает только DDR5-память в четырёх слотах DIMM с двухканальным режимом работы. По данным GIGABYTE, диапазон поддерживаемых частот — 4000–7600 МГц; максимальный суммарный объём — 256 ГБ.

Базовая частота DDR5 по стандарту JEDEC составляет 4800 МГц. Для получения заявленной производителем скорости комплекта памяти необходимо активировать профиль XMP 3.0 или EXPO в BIOS — без этого плата запустит любые модули на 4800 МГц независимо от их маркировки.

Совет от Редакции FormulaTV: «Активируйте XMP/EXPO профиль сразу при первой загрузке BIOS — новые комплекты DDR5-6000 без этой настройки работают на базовых 4800 МГц. В меню Tweaker выберите "XMP Profile 1" и сохраните. Это занимает меньше минуты и ощутимо влияет на производительность в ресурсоёмких приложениях.»

Слоты расширения и накопители на B760 DS3H GEN5

B760 DS3H GEN5 предоставляет один слот PCIe 5.0 x16 для видеокарты, четыре слота PCIe 3.0 x1 для карт расширения, два разъёма M.2 PCIe 4.0 x4 и четыре порта SATA.

PCIe 5.0 x16 для видеокарты и четыре разъёма PCIe 3.0 x1

Основной слот GIGABYTE B760 DS3H GEN5 работает по шине PCIe 5.0 x16 с пропускной способностью до 128 Гбит/с — вдвое больше, чем у PCIe 4.0. Линии идут напрямую от процессора, а не от чипсета, поэтому пропускная способность не делится с другими устройствами.

Четыре слота PCIe 3.0 x1 подходят для звуковых карт, сетевых адаптеров, Wi-Fi-модулей или ТВ-тюнеров. При установке двухслотовой видеокарты три из четырёх слотов остаются физически доступными.

Два M.2 PCIe 4.0 x4 и четыре SATA с поддержкой RAID

B760 DS3H GEN5 оснащена двумя разъёмами M.2: первый принимает форматы 2280 и 22110 по интерфейсу PCIe 4.0 x4, второй — только формат 2280 по тому же PCIe 4.0 x4. Оба разъёма работают только с NVMe-накопителями; SATA M.2 не поддерживается.

По информации производителя, пассивный радиатор предусмотрен для первого M.2-слота, зоны VRM и чипсета. Четыре порта SATA поддерживают режимы RAID 0, 1, 5 и 10 — актуально для создания зеркального хранилища данных. В режиме RAID 5 или 10 потребуется минимум три или четыре диска соответственно.

Совет от Редакции FormulaTV: «Устанавливайте основной NVMe-накопитель в первый M.2-слот — он прикрыт радиатором. Для второго слота при активной записи (монтаж видео, крупные передачи файлов) добавьте самоклеящуюся термопрокладку: без охлаждения современные PCIe 4.0 NVMe могут уходить в троттлинг при длительной нагрузке.»

Задняя панель и внутренние разъёмы B760 DS3H GEN5

Задняя панель B760 DS3H GEN5 включает USB 3.2 Gen 2x2 Type-C, видеовыходы HDMI и DisplayPort, сетевой порт 1 Гбит/с, аудио 7.1 и комбинированный PS/2. На плате предусмотрен расширенный набор внутренних разъёмов для корпусных портов и подсветки.

USB 3.2 Gen 2x2 Type-C 20 Гбит/с и пять USB Type-A на задней панели

GIGABYTE B760 DS3H GEN5 выводит на заднюю панель порт USB 3.2 Gen 2x2 Type-C с пропускной способностью 20 Гбит/с — это нетипичная опция для платформы B760 в данном ценовом сегменте. Дополнительно: один порт USB 3.2 Gen 2 Type-A (10 Гбит/с) и четыре порта USB 2.0 Type-A.

На плате предусмотрены внутренние разъёмы: один USB 3.2 Gen 1 (19 pin) для корпусного USB Type-A, один USB 3.2 Gen 1 Type-C для фронтальной панели корпуса и два разъёма USB 2.0 (9 pin). Этого достаточно для полноценного подключения передней панели большинства современных ATX-корпусов.

Видеовыходы HDMI и DisplayPort — встроенная графика без дискретной карты

Задняя панель B760 DS3H GEN5 содержит по одному разъёму HDMI и DisplayPort — для работы со встроенной графикой процессоров Intel (iGPU). При установке дискретной видеокарты эти выходы остаются доступными для вывода изображения на второй монитор в поддерживаемых конфигурациях.

Сетевой адаптер Realtek обеспечивает проводное соединение 1 Гбит/с через порт RJ-45. Звук реализован по схеме 7.1 на чипе Realtek с комбинированным цифровым выходом S/PDIF. Встроенного Wi-Fi нет; для беспроводной сети используется PCIe-карта в один из слотов x1 или USB-адаптер.

Совет от Редакции FormulaTV: «Три разъёма ARGB (5V 3-pin) покрывают типичную сборку с подсветкой: процессорный кулер, корпусные вентиляторы и лента — всё управляется из GIGABYTE Control Center без внешних контроллеров. Проверьте совместимость аксессуаров: некоторые кулеры и полосы RGB используют 12V 4-pin разъём — для них предусмотрен отдельный разъём на плате.»

С чем сравнить в России — B760 DS3H GEN5 против конкурентов ATX

GIGABYTE B760 DS3H GEN5 конкурирует с ATX-платами на чипсете B760 с поддержкой DDR5 в схожем ценовом диапазоне. Ключевые альтернативы, доступные в России — ASUS PRIME B760-PLUS DDR5, MSI PRO B760-P DDR5 и ASRock B760 Pro RS DDR5.

Как мы к этому пришли — эволюция платформы Intel LGA 1700

Платформа LGA 1700 появилась в конце 2021 года с процессорами Alder Lake (12-е поколение) и за три цикла охватила поколения 12, 13 и 14 — нетипично долгий жизненный цикл сокета для Intel. Это дало пользователям редкую возможность: купить бюджетный CPU 12-го поколения сейчас и при необходимости заменить его на 14-е без смены платформы.

Чипсет B760 — упрощённый вариант Z790 без поддержки разгона CPU. Ключевое технологическое решение в B760 DS3H GEN5 — получение линий PCIe 5.0 напрямую от процессора, а не от чипсета. Это означает, что основной слот для видеокарты работает с полной пропускной способностью независимо от нагрузки на остальные порты платы.

По данным редакции FormulaTV, суффикс «GEN5» в названии платы стал маркером перехода серии DS3H с PCIe 4.0 на PCIe 5.0 для основного слота — принципиальное отличие для пользователей, ориентированных на видеокарты и NVMe-накопители следующего поколения.

Инженерный компромисс — чипсет B760 без разгона против Z790

Главный trade-off GIGABYTE B760 DS3H GEN5 — отсутствие разгона CPU в обмен на более низкую стоимость относительно Z790. Чипсет B760 не позволяет поднять множитель процессора.

VRM с конфигурацией 8+2+1 фаз обеспечивает питание процессоров с PL1 до 125 Вт. Для Core i5 и Core i7 без разгона — это достаточный запас прочности. Для флагманских Core i9 в режиме максимального PL2 (выше 200 Вт) возможен троттлинг VRM при длительной нагрузке в закрытом корпусе с плохой вентиляцией — производитель рассчитывал платформу на средний, а не экстремальный сегмент.

Если цель — стоковая работа Core i5/i7 12–14 поколений с DDR5 и видеокартой PCIe 5.0 — плата закрывает задачу без переплаты за Z790. Для разгонных конфигураций и Core i9 под длительной нагрузкой стоит рассмотреть Z790 с усиленным VRM.

Взгляд с другой стороны

Контраргумент. «LGA 1700 — уходящая платформа, Intel уже перешла на LGA 1851 (Core Ultra). Покупать плату под 14-е поколение сейчас не имеет смысла».

Когда валиден. Если вы собираете систему с горизонтом 4–5 лет и хотите сохранить совместимость с процессорами следующих поколений Intel на одной плате — аргумент справедлив.

Ответ. LGA 1700 с 13–14 поколением — зрелая, хорошо изученная платформа с отличным соотношением цена/производительность на сегодня. Core i5-13600K и Core i7-14700K остаются конкурентоспособными в реальных задачах. Для сборок с ограниченным бюджетом на CPU и плату — это рациональный выбор; для тех, кто готов инвестировать значительно больше и ориентируется на долгосрочную перспективу, — стоит смотреть на LGA 1851.

Ошибки и их цена при выборе материнской платы на B760

1) Купить DDR4-память для DDR5-платы — слоты физически несовместимы, плата не запустится. GIGABYTE B760 DS3H GEN5 поддерживает только DDR5. При подборе комплекта убедитесь, что на упаковке модулей указано DDR5, а не DDR4. Ошибка стоит времени на возврат и повторную покупку.

2) Не обновить BIOS перед установкой 14-го поколения — плата может не распознать процессор Raptor Lake Refresh без актуальной прошивки. Кнопка Q-Flash Plus решает эту задачу до установки CPU: скачайте BIOS с сайта GIGABYTE, запишите на USB-флешку в формате FAT32 и следуйте официальной инструкции Q-Flash Plus для данной платы. Цена ошибки — система не стартует с новым процессором, потребуется поиск совместимого старого CPU для обновления.

3) Выбрать K-процессор в расчёте на разгон — чипсет B760 не поддерживает разгон по множителю. Core i5-13600K работает на стоковых частотах, а переплата за K-серию не приносит прироста производительности по сравнению со стоковым вариантом. Для разгона нужен чипсет Z790.
