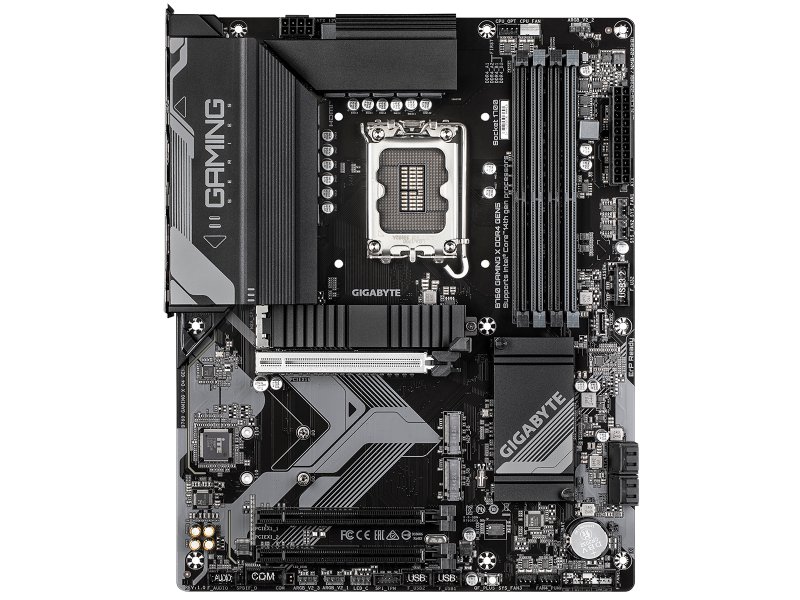

Материнская плата Gigabyte B760 Gaming X D4 Gen5, Socket LGA 1700, Intel B760, ATX, RTL

Gigabyte B760 Gaming X D4 Gen5 — материнская плата форм-фактора ATX на чипсете Intel B760 под сокет LGA 1700, совместимая с процессорами Alder Lake и Raptor Lake. Поддерживает DDR4-память с частотой до 5333 МГц, оснащена слотом PCIe 5.0 x16 для видеокарты и тремя разъёмами M.2 PCIe 4.0 для скоростных накопителей.

• Чипсет: Intel B760, сокет LGA 1700
• Память: 4 × DDR4 DIMM, до 128 ГБ, 2133–5333 МГц
• Накопители: 3 × M.2 PCIe 4.0, 4 × SATA, слот PCIe 5.0 x16
• Для кого: игровые и рабочие сборки на 12-м/13-м/14-м поколении Intel

Коротко — для кого эта материнская плата

Gigabyte B760 Gaming X D4 Gen5 — обоснованный выбор для сборки на Core i5/i7/i9 12–14-го поколения, когда требуется слот PCIe 5.0 под современную видеокарту и три M.2 для скоростных SSD, но без переплаты за Z790. Плата укладывается в концепцию «gaming mid-range»: функциональность выше среднего класса B760 при сохранении ценовой доступности.

Главные плюсы и ограничения Gigabyte B760 Gaming X D4 Gen5

Плата предлагает заметно расширенный набор интерфейсов для своего класса — три M.2 слота и PCIe 5.0 встречаются далеко не у всех конкурентов в сегменте B760.

• ✓ Слот PCIe 5.0 x16 — готов к видеокартам актуального и следующего поколения
• ✓ Три разъёма M.2 PCIe 4.0 — можно подключить системный диск и два дополнительных без занятия SATA
• ✓ 2.5 GbE сеть Realtek — вдвое быстрее стандартного гигабитного порта
• ✓ Пассивное охлаждение VRM, чипсета и одного M.2 — стабильная работа под нагрузкой без дополнительных вентиляторов на плате
• ✓ Кнопки Q-Flash Plus и сброса CMOS на плате — удобная прошивка BIOS без установленного CPU

• ✗ Только DDR4 — DDR5 не поддерживается; при переходе на новую платформу память придётся менять
• ✗ Чипсет B760 не позволяет разгонять процессор по множителю — только XMP/EXPO для памяти
• ✗ На задней панели нет USB Type-C — только внутренний разъём Gen 2 на плате

Процессор и память — что поддерживается по факту

Совместимость Gigabyte B760 Gaming X D4 Gen5 с процессорами Intel

Gigabyte B760 Gaming X D4 Gen5 поддерживает все процессоры Intel Alder Lake (12-е поколение) и Raptor Lake (13-е и 14-е поколения) под сокет LGA 1700. Это означает совместимость с линейками Core i3, i5, i7 и i9 обоих семейств, включая модели с индексом «K» — хотя разгон по множителю на B760 недоступен, установить K-процессор можно без ограничений по функциональности.

Питание процессора обеспечивается через разъём 8 pin; подсистема питания насчитывает 8+1+1 фаз, что достаточно для уверенной работы Core i7 и i9 в штатных режимах с поддержкой Intel Turbo Boost.

DDR4 до 5333 МГц — возможности и ограничения памяти

Gigabyte B760 Gaming X D4 Gen5 оснащена четырьмя слотами DIMM с поддержкой DDR4 в диапазоне 2133–5333 МГц, максимальный объём — 128 ГБ при двухканальном режиме. Плата поддерживает XMP-профили для разгона памяти сверх стандартных 3200 МГц, что актуально при установке высокочастотных комплектов DDR4-4800 и выше.

DDR5 плата не поддерживает — это принципиальное конструктивное решение линейки D4. Для тех, кто планирует долгосрочную эксплуатацию с расчётом на DDR5, стоит рассматривать версии на B760 с поддержкой DDR5.

Совет от Редакции FormulaTV: «Для достижения частот выше 4800 МГц рекомендуем устанавливать модули в слоты A2 и B2 (второй и четвёртый от процессора) — двухканальный режим с заполнением именно этих слотов стабильнее активируется через XMP. При четырёх модулях максимально достижимая частота может быть ниже, чем при двух — это особенность топологии DDR4 на платформе LGA 1700, а не дефект платы».

Накопители и расширение — три M.2 и PCIe 5.0

Три разъёма M.2 на Gigabyte B760 Gaming X D4 Gen5 — конфигурация и скорость

Gigabyte B760 Gaming X D4 Gen5 предлагает три разъёма M.2, все в формате PCIe 4.0 x4 с поддержкой накопителей длиной 2280 и 22110. Первый слот оснащён пассивным радиатором для охлаждения SSD под нагрузкой. Такая конфигурация позволяет одновременно подключить системный диск, диск для игр и диск для хранения данных — без использования SATA.

Дополнительно доступны четыре порта SATA с поддержкой RAID-массивов уровней 0, 1, 5 и 10 — для тех, кто использует HDD или бюджетные SATA SSD в качестве дополнительного хранилища.

Слот PCIe 5.0 x16 — зачем он нужен на плате B760

На Gigabyte B760 Gaming X D4 Gen5 установлен один слот PCIe 5.0 x16 с пропускной способностью 128 Гбит/с — вдвое больше, чем у PCIe 4.0. Большинство актуальных видеокарт (RTX 4000-й серии, RX 7000-й серии) работают в PCIe 4.0 x16 и от PCIe 5.0 прямой выгоды не получают, однако слот обеспечивает совместимость без ограничений с будущими GPU.

Помимо основного слота, на плате присутствуют два разъёма PCIe 3.0 x1 для карт расширения — сетевых адаптеров, звуковых карт, контроллеров.

Подключение и задняя панель — порты и интерфейсы

USB и видеовыходы на задней панели Gigabyte B760 Gaming X D4 Gen5

Задняя панель Gigabyte B760 Gaming X D4 Gen5 включает восемь портов USB: один USB 3.2 Gen 2 (10 Гбит/с), два USB 3.2 Gen 1 (5 Гбит/с) и пять USB 2.0. Видеовыходы представлены одним HDMI и одним DisplayPort — для подключения монитора при использовании процессора со встроенной графикой. USB Type-C на задней панели отсутствует — он реализован только внутренним разъёмом Gen 2 на плате для подключения фронтальной панели корпуса.

Сетевой контроллер — Realtek 2.5 GbE LAN: порт RJ-45 обеспечивает скорость 2500 Мбит/с, что актуально при работе с NAS или при высоконагруженных сетевых задачах.

Разъёмы на плате — охлаждение, RGB и питание

Gigabyte B760 Gaming X D4 Gen5 предоставляет четыре разъёма для управления вентиляторами: один 4-pin для процессорного кулера или помпы СЖО и три 4-pin для корпусных вентиляторов. Для подсветки — три разъёма ARGB 5V-D-G (3 pin) и один разъём RGB 12V-G-R-B (4 pin): достаточно для типичной сборки с подсвеченными вентиляторами, памятью и корпусом.

По информации производителя, плата также оснащена кнопкой Q-Flash Plus — прошивка BIOS выполняется с USB-накопителя без установленного процессора и памяти, что существенно упрощает обновление перед первым запуском.

Совет от Редакции FormulaTV: «Перед сборкой рекомендуем проверить актуальность BIOS через Q-Flash Plus — особенно если планируется установка процессора Raptor Lake Refresh (14-го поколения). Ряд ранних ревизий платы требует обновления прошивки для корректного распознавания CPU. Процедура занимает около пяти минут и выполняется без процессора в сокете».

Звук и сеть — встроенные возможности

Аудио Gigabyte B760 Gaming X D4 Gen5 — схема 7.1 на чипсете Realtek

Gigabyte B760 Gaming X D4 Gen5 оснащена встроенным звуком на базе чипсета Realtek в конфигурации 7.1. Этого достаточно для подключения стереогарнитуры, акустики 2.0/2.1 или многоканальной системы через аналоговые выходы на задней панели. По наблюдениям специалистов FormulaTV в условиях шоурума, встроенный звук платы демонстрирует приемлемый уровень для повседневного использования — без посторонних наводок при работе рядом с видеокартой.

Для профессиональной работы со звуком или студийной записи встроенного кодека недостаточно — в этом случае оправдана установка дискретной звуковой карты в один из слотов PCIe 3.0 x1.

С чем сравнить в России

Gigabyte B760 Gaming X D4 Gen5 конкурирует в сегменте материнских плат B760 с DDR4, доступных на российском рынке. Ключевое отличие от базовых плат B760 — наличие PCIe 5.0 и трёх M.2. Ниже — сравнение с актуальными аналогами.

Среди представленных аналогов Gigabyte B760 Gaming X D4 Gen5 — единственная с PCIe 5.0 на слоте x16. ASRock B760 Pro RS/D4 предлагает более мощную VRM-подсистему (12+1 фаз), что актуально при разблокированном TDP процессора Core i9.

Как мы к этому пришли — эволюция линейки B760

Чипсет Intel B760 появился в начале 2023 года как замена B660 и закрыл основную претензию к предшественнику — ограниченное количество линий PCIe 4.0. B760 предоставляет до 12 линий PCIe 4.0 напрямую от чипсета, что позволило реализовать три полноценных M.2 PCIe 4.0 без отключения других интерфейсов.

Появление слота PCIe 5.0 на B760-платах стало возможным благодаря процессорам Raptor Lake: 16 линий PCIe 5.0 от CPU маршрутизируются напрямую на основной x16-слот. Для пользователя это означает готовность к видеокартам будущих поколений без замены платы. Добавление Gen5 в название серии Gaming X — не маркетинговое, а функциональное обозначение именно этого отличия.

Инженерный компромисс

Главный trade-off платформы B760 с DDR4 — это баланс между ценой входа и актуальностью памяти. DDR4 дешевле DDR5 в пересчёте на гигабайт, комплекты с частотой 3200–4800 МГц широко доступны в России и обеспечивают производительность, достаточную для всех игровых задач на текущих процессорах. Разница в fps между DDR4-4800 и DDR5-6000 в большинстве игровых сценариев составляет единицы процентов.

Обратная сторона — DDR4 является тупиковой ветвью для платформы Intel: следующее поколение Core (Arrow Lake и далее) не поддерживает DDR4. Для тех, кто рассматривает апгрейд CPU через 2–3 года, плата на DDR5 обеспечила бы возможность сохранить память при смене процессора.

Взгляд с другой стороны

Контраргумент. На Z790 за немного большую сумму можно получить разгон процессора по множителю, больше фаз питания и расширенный набор USB 3.2 Gen 2 на задней панели — почему B760?

Когда валиден. Если приобретается процессор серии K (Core i5-13600K, i7-13700K) и задача — максимально раскрыть его потенциал через разгон, Z790 действительно обоснован. То же касается сборок с несколькими высокочастотными SSD PCIe 5.0 — Z790 предоставляет больше линий.

Ответ. Большинство процессоров без индекса K (i5-13400, i5-13600, i7-13700) работают на номинальных частотах и не требуют Z790 для раскрытия потенциала. В этом случае B760 даёт идентичную производительность при меньших затратах. Gigabyte B760 Gaming X D4 Gen5 с PCIe 5.0 и тремя M.2 закрывает потребности таких сборок полностью.

Ошибки и их цена

1) Установка процессора Raptor Lake Refresh (14-го поколения) без предварительного обновления BIOS — риск некорректного запуска или нестабильной работы. Цена: время на диагностику, возможная ошибка POST без очевидной причины. Решение: обновить прошивку через Q-Flash Plus до установки CPU.

2) Заполнение всех четырёх DIMM-слотов дешёвой DDR4-2133 вместо двух планок DDR4-3200+ — при четырёх модулях максимальная стабильная частота может снизиться. Цена: потеря 10–15% производительности памяти без видимой причины. Решение: два модуля в слотах A2+B2, XMP включён.

3) Игнорирование термопрокладки для M.2 SSD на слоте без радиатора — при длительной записи больших объёмов данных NVMe-диск может перегреться и сбросить скорость. Цена: деградация производительности накопителя. Решение: использовать слот с радиатором для системного диска или установить отдельную термопрокладку.
