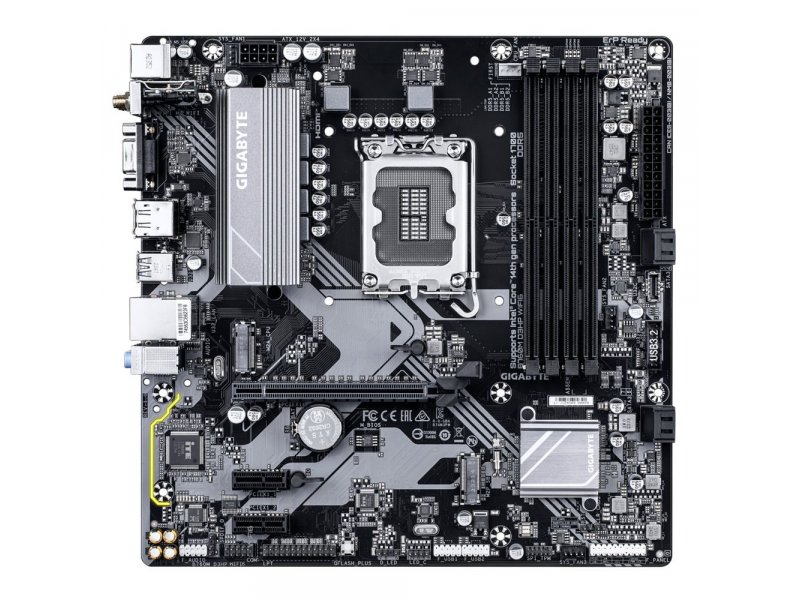

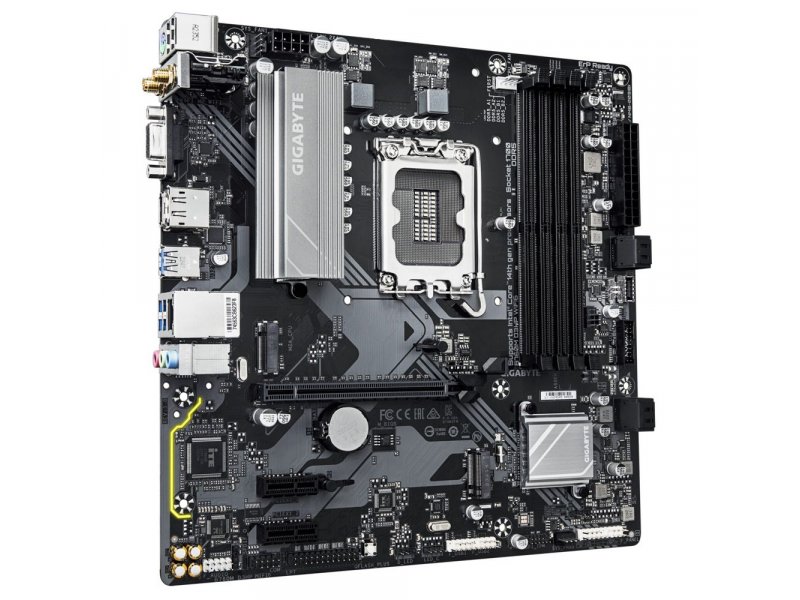

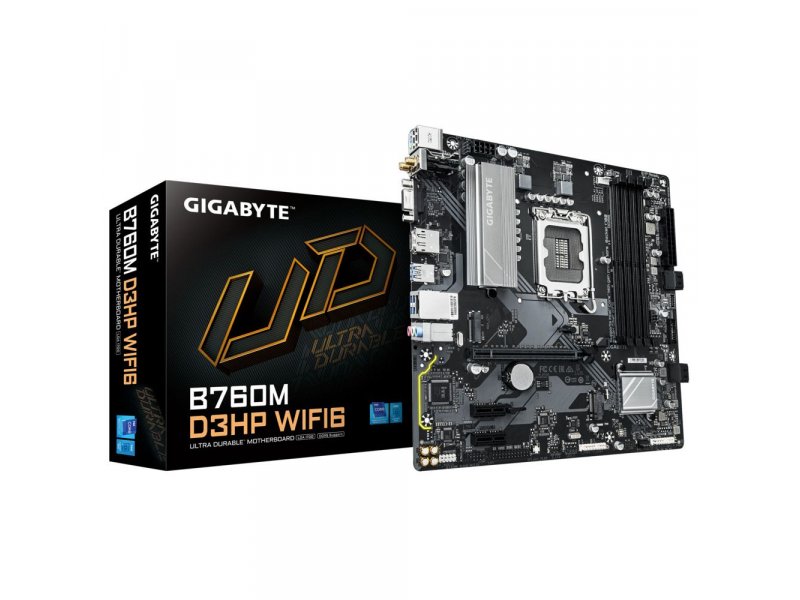

Материнская плата Gigabyte B760M D3HP WIFI6, Socket LGA 1700, Intel B760, mATX, RTL

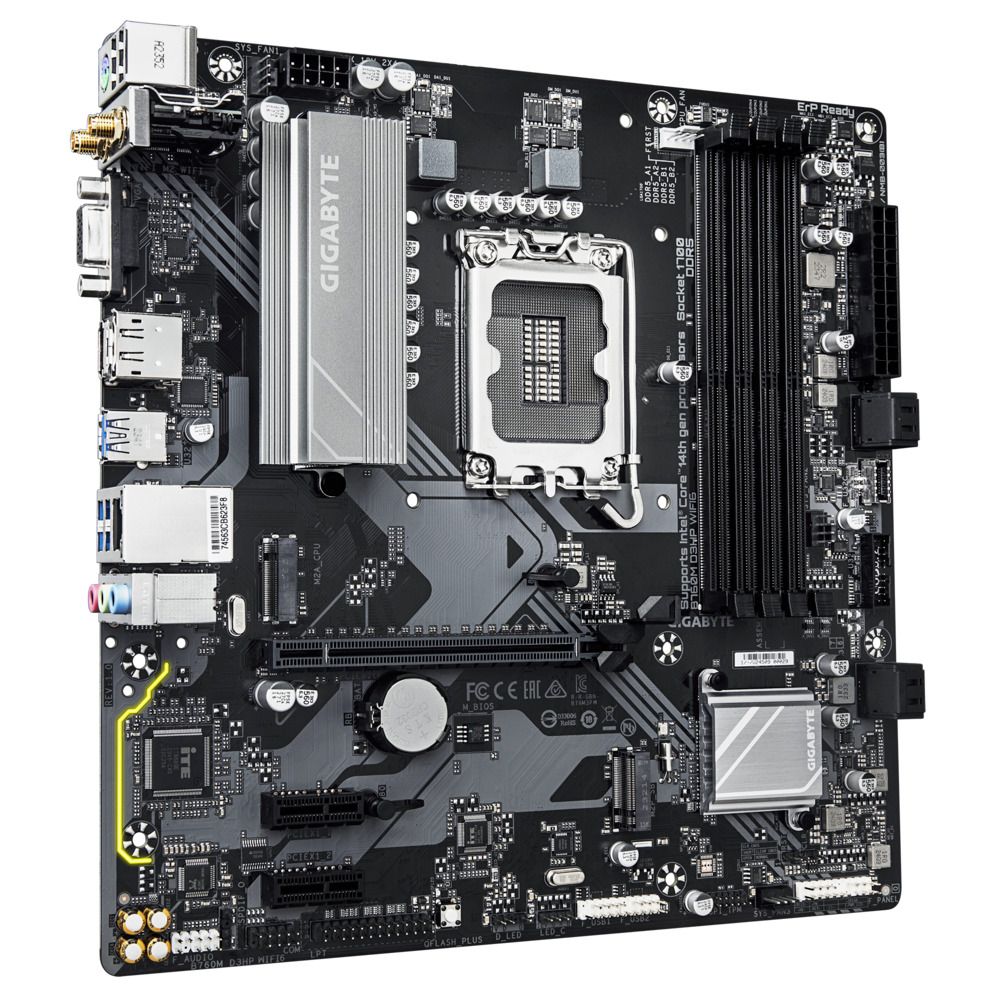

Gigabyte B760M D3HP WIFI6 — материнская плата форм-фактора mATX на чипсете Intel B760 под сокет LGA 1700 с поддержкой памяти DDR5 и встроенным Wi-Fi 6, предназначенная для сборки компактных производительных ПК на процессорах Intel 12–14 поколений.

• Сокет / чипсет: LGA 1700 / Intel B760
• Память: DDR5, 4 слота DIMM, до 192 ГБ, 4400–5600 МГц
• Накопители: 2 × M.2 PCIe 4.0 x4 (2280) + 4 × SATA
• Беспроводная связь: Wi-Fi 6 (802.11ax) + Bluetooth 5.3

Коротко — для кого эта материнская плата

Gigabyte B760M D3HP WIFI6 рассчитана на сборщиков компактных ПК, которым нужна платформа Intel с DDR5, встроенным Wi-Fi и двумя быстрыми M.2-слотами — без переплаты за старший чипсет Z790 или H770. Плата закрывает потребности домашней, офисной и рабочей сборки на Core i3–i7 12–14 поколений; для Core i9 с длительной нагрузкой схема питания потребует дополнительной оценки.

Главные плюсы и ограничения B760M D3HP WIFI6

Gigabyte B760M D3HP WIFI6 — сбалансированное решение начального уровня на платформе DDR5, закрывающее большинство потребностей домашней и офисной сборки без избыточных расходов на чипсет.

• ✓ Wi-Fi 6 (802.11ax) и Bluetooth 5.3 встроены — отдельная карта расширения не нужна
• ✓ Два слота M.2 PCIe 4.0 x4 — подключение двух быстрых NVMe без отключения SATA
• ✓ Поддержка DDR5 до 192 ГБ при частотах 4400–5600 МГц через XMP
• ✓ Q-Flash Plus — прошивка BIOS с USB без установленного процессора и памяти
• ✓ Три разъёма ARGB 3-pin и один RGB 4-pin — управление подсветкой через GIGABYTE Control Center

• ✗ Схема питания 4+1+1 фазы — достаточно для Core i5/i7, для топовых i9 запас ограничен
• ✗ Проводная сеть 1 Гбит/с — без 2.5GbE, который уже есть у ряда конкурентов в том же сегменте
• ✗ Один слот PCIe 4.0 x16 — нет второго физического слота для карт расширения

Процессоры и платформа — три поколения Intel под одним сокетом

Совместимость Gigabyte B760M D3HP WIFI6 с Alder Lake, Raptor Lake и Raptor Lake Refresh

Gigabyte B760M D3HP WIFI6 поддерживает процессоры Intel Alder Lake (12-е поколение), Raptor Lake (13-е) и Raptor Lake Refresh (14-е) через единый сокет LGA 1700. Это означает возможность начать сборку на Core i5-12400, а позже установить Core i7-14700 без замены платы.

Разъём питания процессора — 8-pin EPS, стандартный для платформы LGA 1700. Для большинства процессоров этого достаточно. BIOS основан на UEFI AMI BIOS с объёмом флеш-памяти 128 Мбайт. Обновление прошивки через Q-Flash Plus выполняется с USB-накопителя до установки CPU — что актуально при первой сборке на Raptor Lake Refresh, где может потребоваться свежая версия BIOS.

Совет от Редакции FormulaTV: «Перед покупкой модулей DDR5 сверяйтесь с QVL-списком на сайте Gigabyte для B760M D3HP WIFI6. Модули из списка проверенной совместимости стабильнее запускаются по XMP без ручной настройки таймингов — это снижает вероятность итераций при первом запуске системы».

Возможности управления частотами памяти на чипсете B760

Чипсет Intel B760 не поддерживает разгон процессоров с множителем — только серии K/KF/KS. Однако поддержка XMP-профилей для памяти DDR5 позволяет поднять частоту модулей выше базовой 4800 МГц до официально подтверждённых 5600 МГц. По информации производителя, стабильность при частотах выше 5200 МГц зависит от конкретного комплекта памяти и термических условий.

Двухканальный режим активируется при установке модулей в слоты A2 и B2. Для типичных сценариев — монтаж видео, браузерная нагрузка, игры — двух планок DDR5-4800 по 16 ГБ достаточно без ограничений по пропускной способности памяти.

Память DDR5 и хранилище данных

Четыре слота DDR5 с поддержкой XMP до 5600 МГц

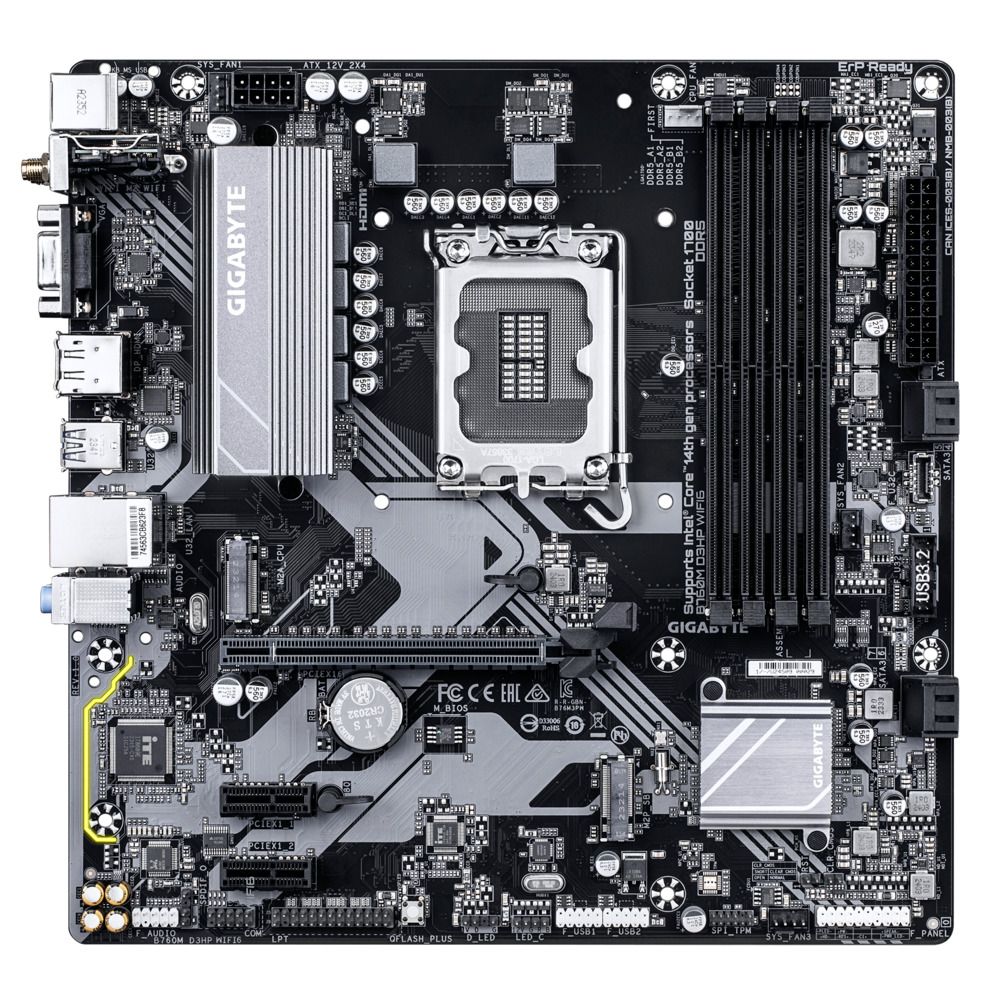

Gigabyte B760M D3HP WIFI6 оснащена четырьмя слотами DIMM под память DDR5. Максимальный объём — 192 ГБ в двухканальном режиме. Официально поддерживаются частоты от 4400 до 5600 МГц при активации XMP-профиля в UEFI.

Для большинства задач разница между DDR5-4800 и DDR5-5600 ощутима в ресурсоёмких рабочих приложениях (рендеринг, компиляция) и практически незаметна в офисном ПО. По наблюдениям специалистов FormulaTV в условиях шоурума, для сборок с бюджетным акцентом рационально взять надёжные планки из QVL на частоте 4800–5200 МГц, не гонясь за максимумом 5600.

Два слота M.2 PCIe 4.0 и четыре порта SATA

Для хранения данных Gigabyte B760M D3HP WIFI6 предоставляет два разъёма M.2 формата 2280, оба работают через PCIe 4.0 x4. Пропускная способность каждого слота — до 7 ГБ/с, что соответствует возможностям актуальных NVMe-накопителей среднего и старшего ценового диапазона.

По информации производителя, установка накопителей в оба M.2-слота одновременно не деактивирует четыре порта SATA. Порты SATA поддерживают режимы RAID 0, 1, 5 и 10 — актуально при работе с несколькими HDD или SATA-SSD в системах хранения данных.

Wi-Fi 6, Bluetooth 5.3 и проводная сеть

Беспроводная связь Gigabyte B760M D3HP WIFI6 на Realtek RTL8851BE

Встроенный адаптер Realtek RTL8851BE обеспечивает поддержку Wi-Fi 6 (802.11ax) и Bluetooth 5.3. Модуль подключён через разъём M.2 E-key на плате — стандартный интерфейс, позволяющий при необходимости заменить адаптер на совместимый сторонний без замены всей платы.

Антенны Wi-Fi крепятся к задней панели корпуса. По наблюдениям специалистов FormulaTV в условиях шоурума, угол установки антенн влияет на качество сигнала: в многоэтажных зданиях с железобетонными перекрытиями вертикальное или угловое положение (45–90°) даёт лучший результат, чем горизонтальное.

Проводная сеть — один порт RJ-45 со скоростью 1 Гбит/с. Для домашней сети и офиса этого достаточно. Пользователям с NAS-хранилищем или сетевой инфраструктурой на 2.5GbE следует учитывать ограничение — у ряда конкурентов той же платформы 2.5GbE идёт в стандартной комплектации.

С чем сравнить в России

На рынке в том же форм-факторе mATX с чипсетом Intel B760 и памятью DDR5 доступно несколько прямых альтернатив. Gigabyte B760M D3HP WIFI6 выделяется тремя ARGB-разъёмами, Legacy-портами COM и LPT, а также кнопкой Q-Flash Plus — при этом уступает части конкурентов по скорости сетевого адаптера.

Дополнительные возможности — подсветка и Legacy-порты

ARGB, RGB и синхронизация через GIGABYTE Control Center

Gigabyte B760M D3HP WIFI6 оснащена тремя разъёмами 5V-D-G (3-pin) для ARGB-подсветки и одним разъёмом 12V-G-R-B (4-pin) для RGB. Управление синхронизацией всех подключённых компонентов ведётся через ПО GIGABYTE Control Center.

Три ARGB-разъёма — это заметное преимущество для платы форм-фактора mATX: в корпусах с тремя ARGB-вентиляторами или лентами подсветки можно подключить всё напрямую без внешнего хаба. Дополнительно предусмотрены три разъёма для корпусных вентиляторов 4-pin и один разъём для кулера процессора 4-pin.

Legacy-порты COM, LPT и PS/2 на Gigabyte B760M D3HP WIFI6

Gigabyte B760M D3HP WIFI6 включает разъём RS-232 (COM) и интерфейс LPT на самой плате, а на задней панели — комбинированный PS/2. Для современной mATX-платы это редкость, прямо указывающая на целевой сценарий: промышленные и офисные сборки с периферией на последовательном или параллельном интерфейсе — кассовые аппараты, сканеры, оборудование ЧПУ.

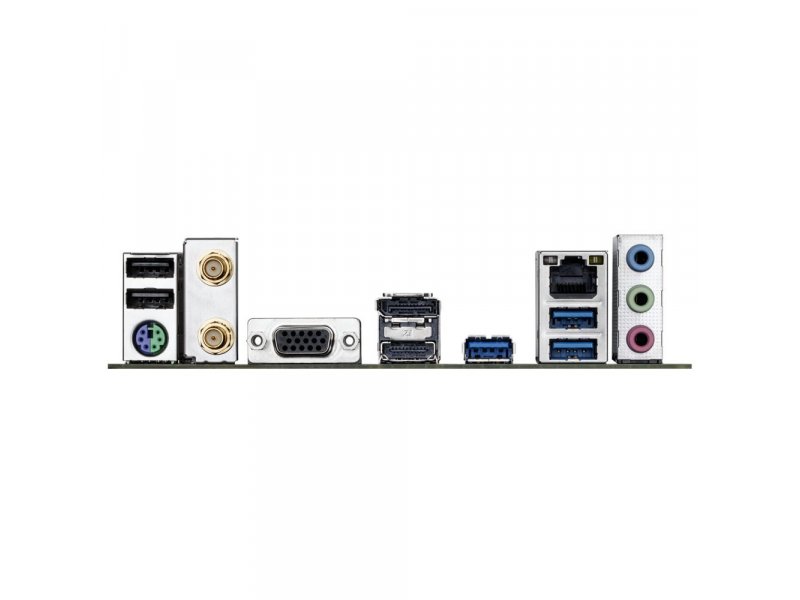

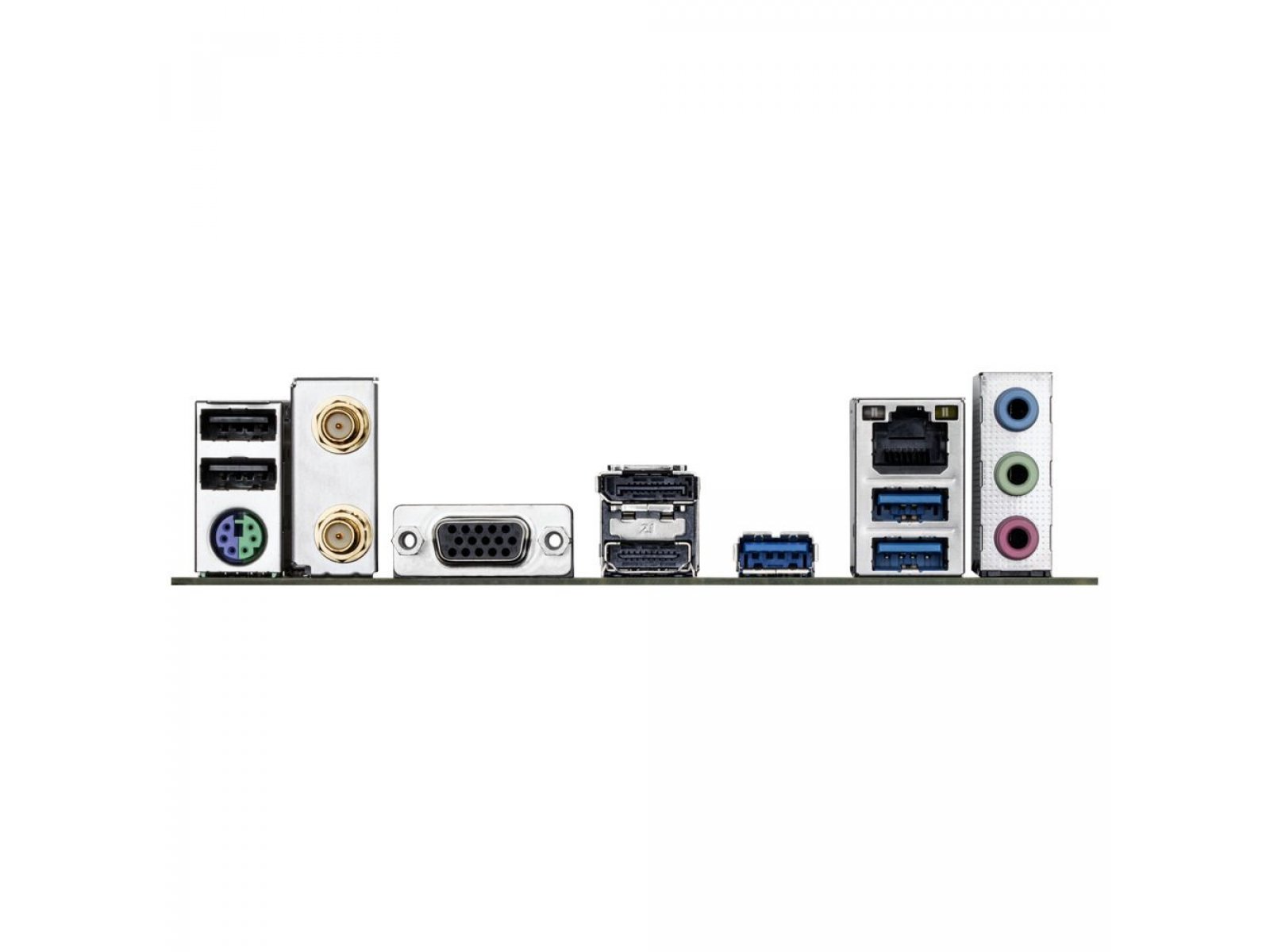

Для домашнего мультимедийного или игрового ПК эти порты избыточны, но их наличие никак не ограничивает основные характеристики. На задней панели также доступны: один DisplayPort, один HDMI и один VGA (D-Sub) для вывода изображения с процессоров, имеющих встроенную графику.

Совет от Редакции FormulaTV: «При сборке офисного ПК с кассовым или производственным оборудованием уточните в UEFI, активирован ли COM-порт: по умолчанию Legacy-интерфейсы могут быть отключены. Включение занимает минуту в разделе Integrated Peripherals, но лучше сделать это до установки операционной системы».

Взгляд с другой стороны

Контраргумент. Конкуренты того же ценового диапазона — MSI PRO B760M-A WIFI DDR5 и ASUS PRIME B760M-A WIFI D5 — предлагают 2.5GbE-сеть и усиленный VRM, тогда как Gigabyte B760M D3HP WIFI6 ограничена гигабитным Ethernet и схемой питания 4+1+1.

Когда валиден. Если система будет работать с NAS или сетевым хранилищем по кабелю на скорости выше 1 Гбит/с — ограничение реально ощутимо. Если планируется длительная нагрузка на Core i9 с высоким TDP, четыре фазы основного питания процессора дают меньший тепловой запас, чем у плат с расширенным VRM.

Ответ. Для процессоров до Core i7, беспроводной домашней или офисной сети и систем с Legacy-периферией Gigabyte B760M D3HP WIFI6 — рациональный выбор: три ARGB-разъёма, Q-Flash Plus и COM/LPT компенсируют ограничения по Ethernet. Если нужна 2.5GbE, усиленный VRM и готовность к топовым i9 — смотрите в сторону MSI PRO B760M-A WIFI DDR5 или ASUS PRIME B760M-A WIFI D5 той же платформы.

Ошибки и их цена

1) Установить процессор Raptor Lake Refresh (14-е поколение) без предварительного обновления BIOS — плата может не запуститься. Q-Flash Plus решает проблему до сборки: прошивка с USB без CPU занимает 3–5 минут и исключает этот сценарий.

2) Купить DDR5-модули с частотой выше 5600 МГц в расчёте на полную поддержку — официальный диапазон B760M D3HP WIFI6 ограничен 5600 МГц; работа выше этого порога потребует ручной настройки, стабильность не гарантирована.

3) Планировать два M.2-накопителя и четыре SATA-устройства одновременно без проверки — по информации производителя, все порты работают независимо на данной модели, но перед финальной сборкой стоит сверить актуальную схему с документацией к конкретной ревизии платы.
