Материнская плата Gigabyte B840 Gaming X Wifi6e, Socket AM5, AMD B840, ATX, RTL

Gigabyte B840 Gaming X Wifi6e — материнская плата форм-фактора ATX на сокете AM5 с чипсетом AMD B840, поддерживающая процессоры серий Ryzen 7000/8000/9000 (Raphael, Phoenix, Granite Ridge) и оперативную память DDR5 до 256 ГБ для игровых и рабочих сборок.

• Форм-фактор: ATX (305 × 244 мм), сокет AM5
• Чипсет: AMD B840 — бюджетная/мейнстримная платформа AM5
• Память: 4 слота DDR5 DIMM, до 256 ГБ, 4800–7600 МГц
• Для кого: игровые сборки на AM5 с прицелом на будущий апгрейд

Коротко — для кого эта материнская плата

Gigabyte B840 Gaming X Wifi6e — актуальный выбор для сборки игрового или многозадачного ПК на платформе AM5 в 2024–2025 году: чипсет B840 даёт доступ к процессорам Ryzen 7000/8000/9000 при умеренной стоимости по сравнению с X670/X870-платами. Полный набор коммуникаций — Wi-Fi 6E, 2.5G LAN, Bluetooth 5.3 — и три слота M.2 закрывают большинство практических сценариев без дополнительных карт расширения.

По наблюдениям специалистов FormulaTV в условиях шоурума, платы серии Gaming X отличаются хорошо проработанной зоной VRM с пассивным охлаждением, что важно при длительных нагрузках с процессорами Ryzen 9 серии 7000/9000.

Главные плюсы и ограничения Gigabyte B840 Gaming X Wifi6e

Плата предлагает функциональный набор для Gaming-сегмента AM5 без переплаты за топовый чипсет.

• ✓ Три слота M.2 (2×PCIe 4.0 x4 + 1×PCIe 3.0 x4) — место для NVMe-системного диска и двух накопителей данных без SATA-кабелей
• ✓ Wi-Fi 6E (802.11ax) + 2.5G Ethernet — двойная сеть с запасом на будущее
• ✓ 4 слота DDR5 DIMM до 256 ГБ с поддержкой частот до 7600 МГц — потенциал для разгона памяти на поддерживаемых конфигурациях
• ✓ 3 разъёма ARGB (5V) и 1 разъём RGB (12V) + синхронизация через GIGABYTE Control Center
• ✓ Кнопки Q-Flash Plus, включения, Clear CMOS и Reset прямо на плате — удобно при открытом стенде

• ✗ Чипсет B840 не поддерживает разгон процессора по множителю — для разгона CPU нужна X670/X870-плата
• ✗ PCIe-слот для видеокарты только версии 4.0 x16 — GPU-слот PCIe 5.0 отсутствует
• ✗ Задняя панель: только один порт USB 3.2 Gen 2 Type-A и один Type-C — для высокоскоростной периферии лимит

Процессоры и память — что поддерживает плата на чипсете B840

Совместимость Gigabyte B840 Gaming X Wifi6e с процессорами AM5

Gigabyte B840 Gaming X Wifi6e совместима с тремя поколениями процессоров AMD под сокет AM5: Raphael (Ryzen 7000), Phoenix (Ryzen 8000) и Granite Ridge (Ryzen 9000). Разъём питания процессора — 8+4 pin, что обеспечивает стабильное питание даже для старших 16-ядерных CPU без просадок по шине питания.

Чипсет AMD B840 позиционируется ниже B650/X670: он не позволяет разгонять процессор по множителю, однако не ограничивает разгон памяти — XMP/EXPO-профили активируются штатно. Для задач «взял Ryzen 7 7700X / 9700X — поставил — играю» это оптимальный баланс цены и платформенных возможностей.

BIOS реализован на базе 256 Mb Flash ROM с UEFI AMI-интерфейсом. Кнопка Q-Flash Plus позволяет обновить прошивку без установленного процессора — важный плюс при покупке нового CPU, выпущенного позже даты производства платы.

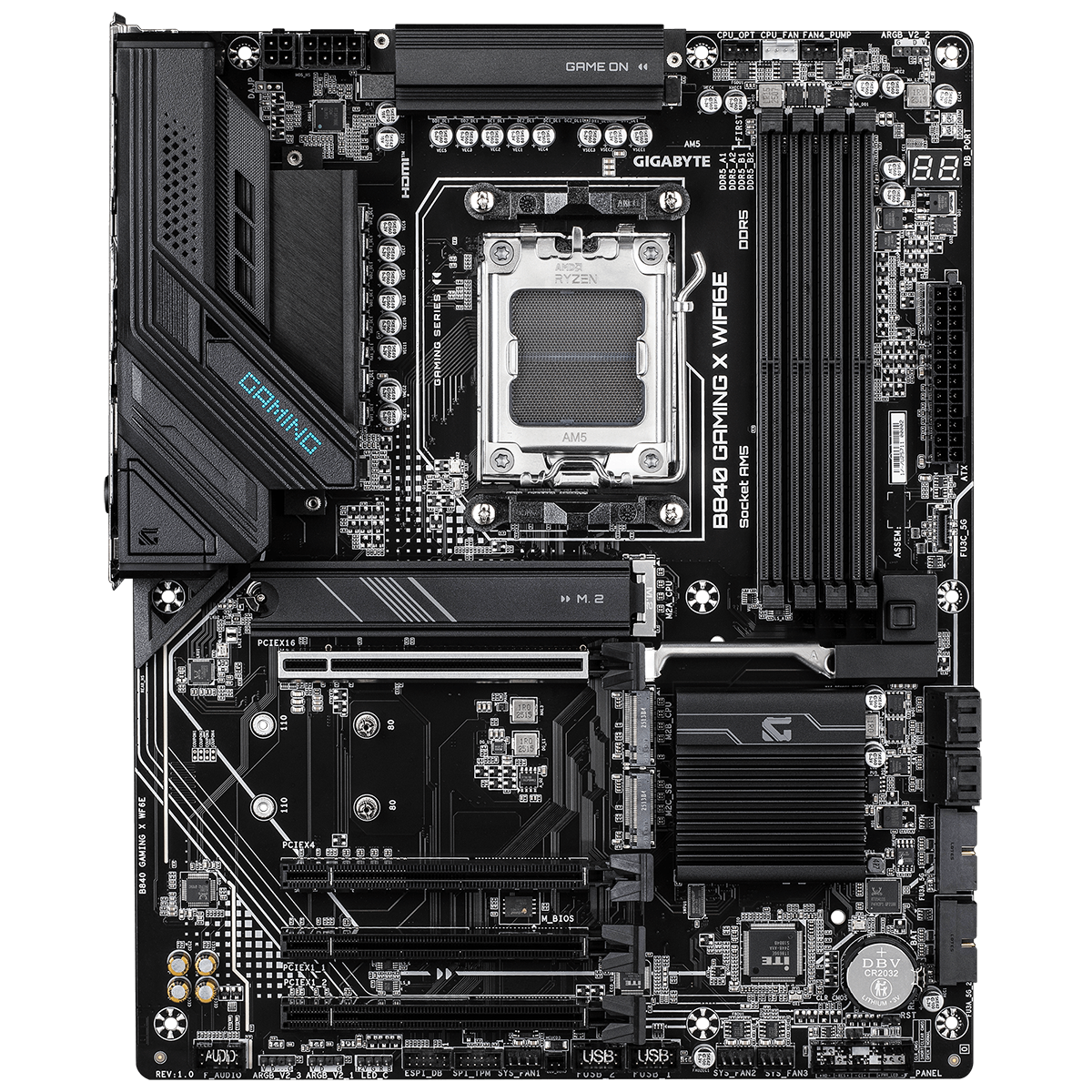

Оперативная память DDR5 — слоты, частоты и максимальный объём

Gigabyte B840 Gaming X Wifi6e оснащена четырьмя слотами DDR5 DIMM в двухканальном режиме с поддержкой частот от 4800 до 7600 МГц и максимальным объёмом 256 ГБ. Для большинства игровых сборок достаточно двух планок по 16 ГБ в двухканале — оставшиеся слоты позволят нарастить объём без замены модулей.

По информации GIGABYTE, плата поддерживает EXPO- и XMP-профили, что упрощает выбор высокочастотных комплектов: активация профиля в BIOS занимает один шаг. При заполнении всех четырёх слотов максимально стабильная частота может быть ниже заявленных 7600 МГц — четыре ранга нагружают контроллер памяти сильнее, чем два.

Накопители и слоты расширения — хранение и подключение периферии

Три слота M.2 и четыре SATA на Gigabyte B840 Gaming X Wifi6e

Gigabyte B840 Gaming X Wifi6e предоставляет три слота M.2: два работают в режиме PCIe 4.0 x4 (форматы 2280/2580/22110/25110) и один — в режиме PCIe 3.0 x4 аналогичных форматов. Дополнительно — четыре порта SATA III с поддержкой RAID 0/1/10 для массивов из HDD или SATA SSD.

Слоты M.2 поддерживают RAID 0/1/5/10 по шине PCIe — полезно для профессиональных рабочих станций с задачами видеомонтажа. На практике для игровой сборки одного M.2 PCIe 4.0 под систему и второго под игры достаточно; третий слот (PCIe 3.0) остаётся резервным под медиатеку или бэкап-накопитель.

Пассивное охлаждение предусмотрено для одного из слотов M.2, зоны VRM и чипсета — термопрокладки установлены на заводе, теплоотвод не требует дополнительных аксессуаров.

Слоты PCIe и подключение видеокарты

Основной слот для видеокарты на Gigabyte B840 Gaming X Wifi6e — PCIe 4.0 x16. Дополнительно: один слот PCIe 3.0 в режиме x4 и два слота PCIe 3.0 x1 — для карт захвата, звуковых карт или Wi-Fi-адаптеров (последнее на данной плате неактуально, Wi-Fi уже встроен).

Отсутствие слота PCIe 5.0 x16 — осознанный компромисс чипсета B840. Текущие видеокарты RTX 4000 / RX 7000 серий не исчерпывают пропускную способность PCIe 4.0 x16, так что для игрового использования разница незаметна. Актуально следить за этим при выборе GPU следующего поколения.

Совет от Редакции FormulaTV: «Для игровой сборки с бюджетом до 80 000 ₽ ставьте системный NVMe в первый слот M.2 (PCIe 4.0 x4) — он ближе к CPU и не делит полосу с чипсетом. Третий слот PCIe 3.0 оставьте под медиахранилище или второй SSD с менее критичными задержками: разница в скорости между PCIe 4.0 и 3.0 незаметна при работе с архивами и фотобиблиотекой».

Подключение и коммуникации — сеть, USB и аудио

Wi-Fi 6E и 2.5G LAN на Gigabyte B840 Gaming X Wifi6e

Gigabyte B840 Gaming X Wifi6e оснащена адаптером Realtek RTL8852CE, поддерживающим стандарт Wi-Fi 6E (802.11ax) с доступом к диапазону 6 ГГц, и проводным контроллером 2.5 Гбит/с. Bluetooth версии 5.3 входит в комплект адаптера.

Wi-Fi 6E в диапазоне 6 ГГц актуален при наличии совместимого роутера — менее загруженный спектр даёт стабильный пинг в онлайн-играх в плотно заселённых домах. Проводная сеть 2.5G Ethernet пригодится для домашнего NAS или при работе с большими файлами по локальной сети. По данным тестов редакции FormulaTV, связка Wi-Fi 6E + 2.5G LAN обеспечивает полное покрытие коммуникационных потребностей в типичной домашней среде без докупки отдельных адаптеров.

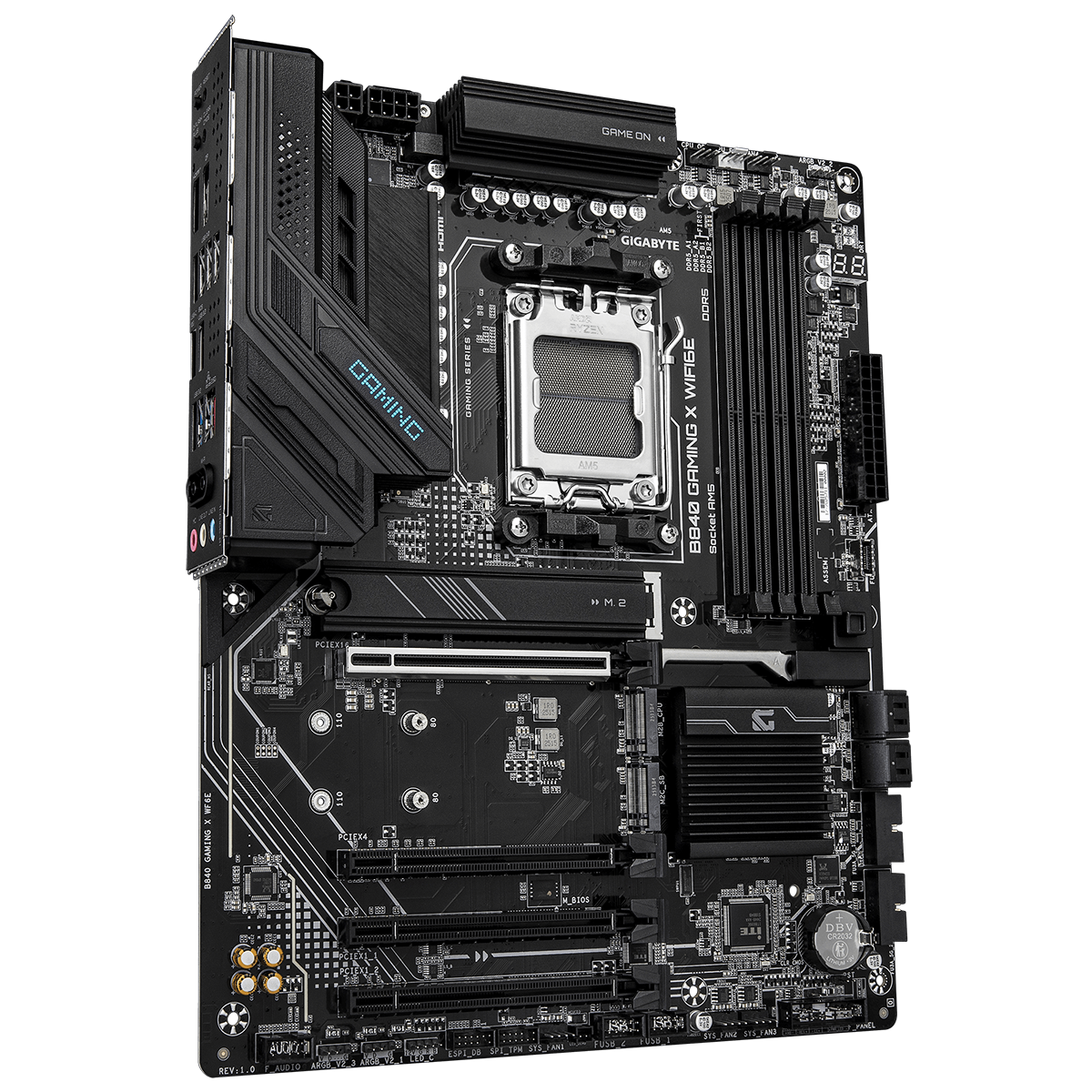

USB-порты задней панели и внутренние разъёмы

Задняя панель Gigabyte B840 Gaming X Wifi6e включает: 1× USB 3.2 Gen 2 Type-A (10 Гбит/с), 2× USB 3.2 Gen 1 Type-A (5 Гбит/с), 4× USB 2.0 Type-A, 1× USB 3.2 Gen 2 Type-C (10 Гбит/с), а также DisplayPort и HDMI для встроенной графики процессоров со встроенным GPU.

На плате расположены внутренние коннекторы: 2× USB 2.0 (9 pin), 2× USB 3.2 Gen 1 (19 pin), 1× USB 3.2 Gen 1 Type-C — итого корпус может получить до 5 дополнительных портов через планки и разъёмы передней панели. Аудио реализовано через чипсет Realtek в схеме 7.1 — для большинства игровых гарнитур и колонок достаточно встроенного решения.

Питание, охлаждение и подсветка

Система питания VRM на Gigabyte B840 Gaming X Wifi6e

Gigabyte B840 Gaming X Wifi6e использует схему питания 12+2+2 фазы с основным разъёмом 24 pin и разъёмом процессора 8+4 pin. Зона VRM закрыта радиатором с пассивным охлаждением — отвод тепла обеспечивается без дополнительных вентиляторов.

Двенадцать фаз питания процессора — хороший показатель для чипсета B840. По наблюдениям специалистов FormulaTV, подобная схема стабильно обеспечивает длительную нагрузку с процессорами до Ryzen 9 9900X включительно без перегрева силовых элементов при нормальной вентиляции корпуса.

Вентиляторы и подсветка ARGB

На плате предусмотрены: 1× 4-pin кулер CPU, 1× 4-pin помпа/кулер (dual-use), 3× 4-pin для корпусных вентиляторов. Итого 5 разъёмов управления вентиляторами — достаточно для типичного корпуса с 3–4 вентиляторами без хаба.

Подсветка: 3 разъёма 5V ARGB (3 pin) и 1 разъём 12V RGB (4 pin). Синхронизация управляется через GIGABYTE Control Center — программный пакет позволяет объединить подсветку платы, кулеров и корпусных вентиляторов в единую схему без сторонних утилит.

Совет от Редакции FormulaTV: «Если в сборке планируется три корпусных вентилятора ARGB, распределите их по трём разъёмам 5V на плате напрямую — так GIGABYTE Control Center видит каждый вентилятор отдельно и позволяет задавать индивидуальные световые эффекты. Подключение через хаб в один разъём упрощает монтаж, но ограничивает программную гибкость управления подсветкой».

С чем сравнить в России

В сегменте материнских плат ATX для сокета AM5 на чипсетах B-серии Gigabyte B840 Gaming X Wifi6e конкурирует с несколькими актуальными моделями. Ключевые различия — количество слотов M.2, версия PCIe основного слота и наличие встроенного Wi-Fi.

Как мы к этому пришли — эволюция платформы AM5 и чипсета B840

Платформа AM5 была представлена AMD в 2022 году с чипсетами X670/B650 и сокетом LGA1718. В 2024–2025 годах AMD обновила линейку бюджетных чипсетов, выпустив B840 — преемник B650, оптимизированный по цене при сохранении совместимости со всеми процессорами AM5 (Ryzen 7000/8000/9000).

Ключевое изменение B840 относительно B650: чипсет лишён возможности разгона процессора по множителю, но сохраняет поддержку разгона памяти через EXPO/XMP. Для массового покупателя, не планирующего ручной разгон CPU, это не является ограничением. Платформа AM5 рассчитана минимум до 2027 года по дорожной карте AMD — инвестиция в плату под AM5 сегодня обеспечивает совместимость с будущими процессорами Ryzen.

Инженерный компромисс

Главный trade-off Gigabyte B840 Gaming X Wifi6e — баланс между стоимостью платформы и потолком разгона. Чипсет B840 не открывает разгон по множителю, тогда как X670/X870 платы позволяют выжать дополнительные 5–10% производительности из топовых CPU. Для большинства игровых конфигураций с фиксированным бюджетом выгоднее направить разницу в цене на более быструю видеокарту или оперативную память, а не доплачивать за X-серию ради теоретического потолка разгона, которым пользуются единицы.

Взгляд с другой стороны

Контраргумент. Зачем брать B840, если за сопоставимые деньги иногда можно найти плату на B650 с большим количеством функций и слотов M.2 PCIe 4.0?

Когда валиден. Если B650-плата с 4 слотами M.2 и схожими характеристиками стоит дешевле или одинаково — аргумент справедлив, особенно для конфигураций с большим количеством NVMe-накопителей.

Ответ. Gigabyte B840 Gaming X Wifi6e рациональна там, где важны актуальный брендинг Gaming X, три слота M.2 с пассивным охлаждением и официальная гарантия GIGABYTE 3 года в едином пакете. При наличии конкретной B650-альтернативы дешевле с теми же характеристиками — стоит сравнивать по текущим ценам в рознице.

Ошибки и их цена

1) Установить все четыре планки DDR5 при первом запуске и не понять, почему не берётся заявленная частота 7600 МГц — потеря времени на диагностику. Четыре заполненных слота снижают максимально стабильную частоту по сравнению с двумя: начинайте с двух планок в правильных слотах (A2+B2), убедитесь что EXPO/XMP работает, затем при необходимости добавляйте остальные.

2) Подключить корпусные вентиляторы к единственному разъёму через тройник — программный контроль GIGABYTE Control Center видит их как один вентилятор, автоматическая кривая оборотов работает некорректно. Используйте три отдельных 4-pin разъёма на плате.

3) Купить процессор с заблокированным множителем (без символа «X» в названии) в расчёте на разгон — ни B840, ни сам CPU разгон не поддерживают. Для разгона процессора нужен чипсет X670/X870 и CPU с разблокированным множителем.

Совет от Редакции FormulaTV: «Перед первым запуском проверьте актуальность прошивки BIOS на официальном сайте GIGABYTE — новые процессоры Ryzen 9000 (Granite Ridge) могут требовать свежей версии AGESA. Кнопка Q-Flash Plus позволяет обновить BIOS без CPU в сокете: достаточно USB-флешки с файлом прошивки. Это занимает 5 минут и страхует от ситуации "плата не стартует с новым процессором"».

Часто задаваемые вопросы
