Материнская плата MSI B840M Gaming Plus Wifi6e, Socket AM5, AMD B840, mATX, RTL

GIGABYTE B840M Gaming Plus WiFi6E — материнская плата формата mATX под сокет AM5 на чипсете AMD B840, с поддержкой процессоров Ryzen 7000/8000/9000 серий, DDR5-памятью до 256 ГБ и беспроводным модулем Wi-Fi 6E для сборки игрового или домашнего ПК среднего уровня.

• Сокет / чипсет: AM5 / AMD B840
• Память: 4 слота DDR5, до 256 ГБ, 4800–8000 МГц
• Беспроводная связь: Wi-Fi 6E (802.11ax), Bluetooth 5.3
• Для кого: игровые и мультимедийные сборки на Ryzen, компактный формат

Коротко — для кого эта материнская плата

GIGABYTE B840M Gaming Plus WiFi6E подойдёт тем, кто собирает компактный игровой или рабочий ПК на платформе AM5 с бюджетом «разумная основа + хороший процессор». Чипсет AMD B840 даёт доступ ко всем актуальным Ryzen — Granite Ridge (9000-я серия), Phoenix и Raphael (7000-я серия) — без переплаты за функции оверклокинга, которые нужны не всем. Формат mATX 244×244 мм вписывается в большинство Mid-Tower и Micro-ATX корпусов.

Плата комплектуется Wi-Fi антенной, SATA кабелем, EZ Conn кабелем, крепёжным комплектом и документацией — набор для старта без похода в магазин за аксессуарами.

Главные плюсы и ограничения B840M Gaming Plus WiFi6E

Плата предлагает чёткий баланс возможностей для своего ценового сегмента без явно выпирающих компромиссов.

• ✓ Wi-Fi 6E (802.11ax) + Bluetooth 5.3 в комплекте — не нужна отдельная карта расширения
• ✓ 4 слота DDR5 до 256 ГБ с поддержкой частот до 8000 МГц — задел на апгрейд
• ✓ 2 слота M.2 PCIe 4.0 x4 с радиаторами охлаждения — оба быстрых NVMe-накопителя без температурных проблем
• ✓ Кнопки Flash BIOS и очистки CMOS прямо на плате — удобно при первой сборке

• ✗ Питание процессора — 8-pin (один разъём): для топовых Ryzen 9 с высоким TDP желателен второй коннектор, хотя на B840 таких процессоров практически не устанавливают
• ✗ Один слот PCIe 4.0 x16 — расширение ограничено одной видеокартой
• ✗ Только один порт HDMI на задней панели — без DisplayPort; для многомониторных конфигураций потребуется дискретная видеокарта

Совместимость с процессорами и память — что поддерживает B840

Какие процессоры AMD совместимы с GIGABYTE B840M Gaming Plus WiFi6E

GIGABYTE B840M Gaming Plus WiFi6E поддерживает процессоры трёх поколений Ryzen под сокетом AM5: Granite Ridge (Ryzen 9000), Phoenix (Ryzen 8000G с интегрированной графикой Radeon) и Raphael (Ryzen 7000). Это означает, что плата закрывает весь актуальный модельный ряд AMD для потребительского сегмента — от бюджетных Ryzen 5 до Ryzen 9.

Чипсет AMD B840 — средний уровень платформы AM5. Он не позволяет разгонять процессор по множителю (это прерогатива X870/X670), но поддерживает XMP/EXPO-профили для памяти — разогнать DDR5 до 6000–7200 МГц через BIOS можно без ограничений. По данным редакции FormulaTV, для большинства игровых конфигураций разница между B-чипсетом и X-чипсетом несущественна.

Обновление BIOS для новых процессоров выполняется через кнопку Flash BIOS на задней панели платы — без установленного процессора или памяти, что критично при первом старте.

Поддержка DDR5 и частотный диапазон на B840M Gaming Plus WiFi6E

GIGABYTE B840M Gaming Plus WiFi6E оснащена четырьмя слотами DDR5 DIMM с поддержкой частот от 4800 до 8000 МГц в двухканальном режиме, максимальный объём — 256 ГБ. Это существенный запас: большинство современных игр комфортно работают на 32 ГБ DDR5-6000, а слотов хватит для поэтапного наращивания.

По информации производителя, плата поддерживает XMP 3.0 и AMD EXPO — профили разгона памяти активируются в UEFI BIOS одним переключателем. Для игровых систем рекомендуемый диапазон — DDR5-6000–6400: это оптимальный баланс латентности и пропускной способности для процессоров Ryzen на AM5. Четыре заполненных слота могут снизить достижимую частоту относительно двух — стандартное поведение для DDR5.

Хранение данных — слоты M.2 и SATA на B840M Gaming Plus WiFi6E

Два слота M.2 PCIe 4.0 с радиаторами — хватит ли для NVMe-накопителей

GIGABYTE B840M Gaming Plus WiFi6E несёт два слота M.2 формата 2260/2280, оба работают в режиме PCIe 4.0 x4 — это максимальная скорость для потребительских NVMe-накопителей (до 7000 МБ/с последовательного чтения). Радиатор пассивного охлаждения предусмотрен для одного из M.2 слотов.

Два скоростных слота M.2 — практичная конфигурация: один под системный диск (Windows + приложения), второй под игры или рабочий архив. По наблюдениям специалистов FormulaTV в условиях шоурума, NVMe-накопители под нагрузкой без радиатора заметно перегреваются — наличие термопрокладки на слоте снижает троттлинг.

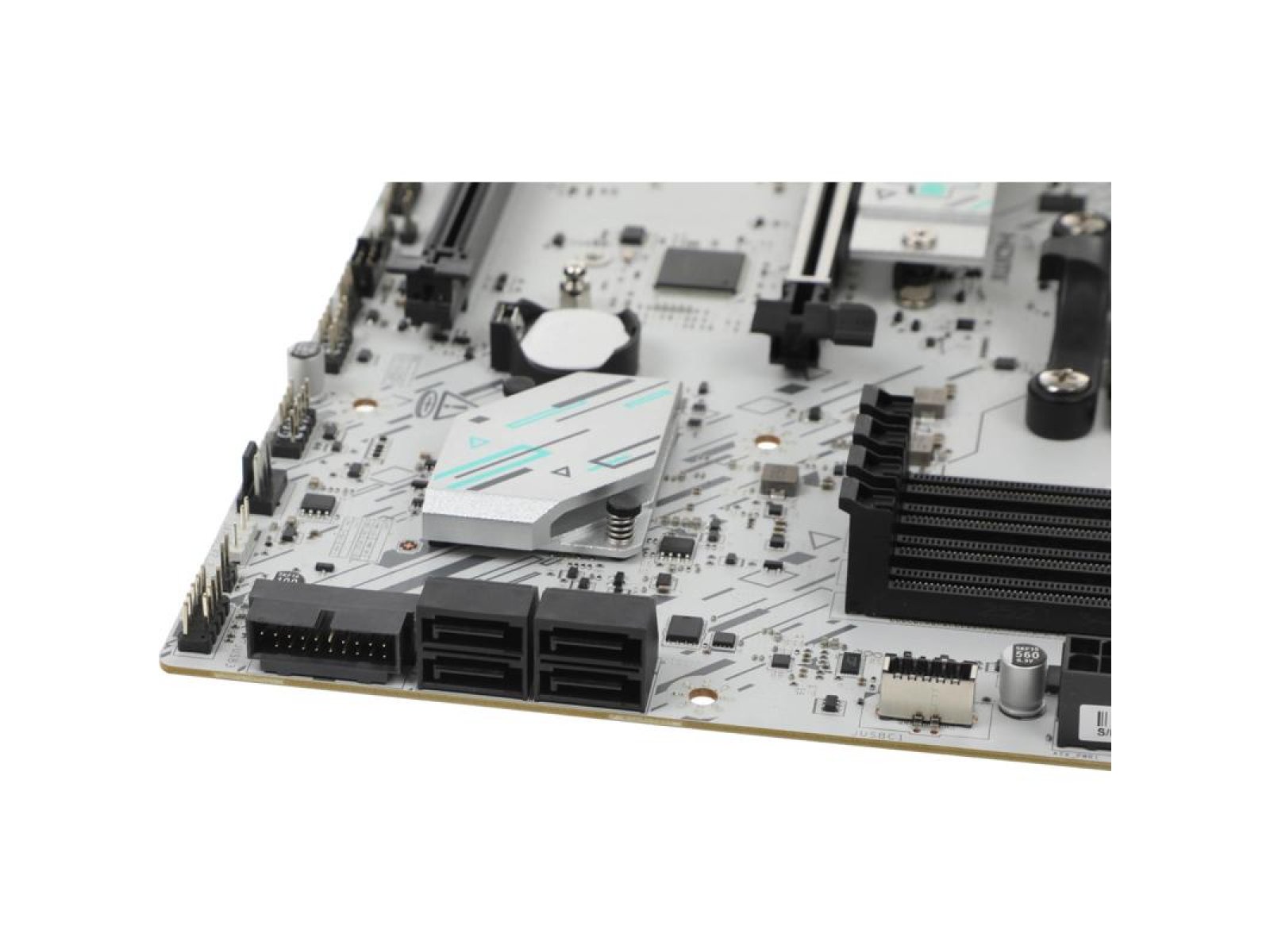

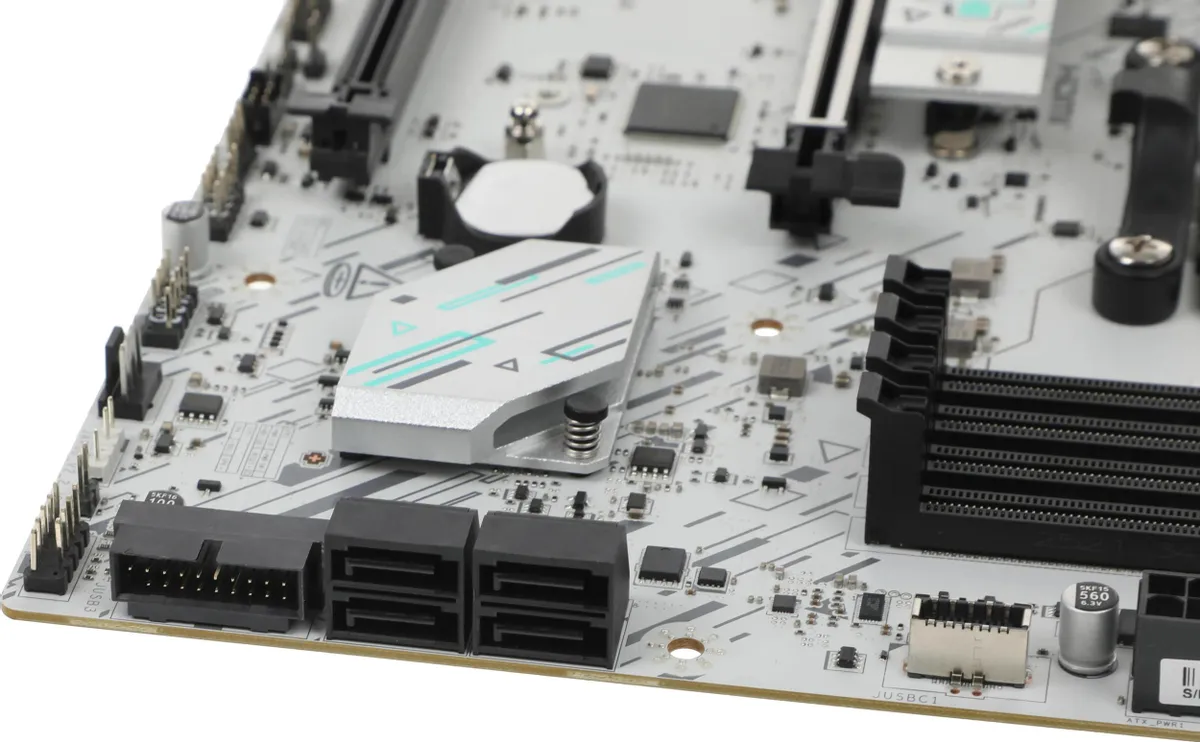

Дополнительно доступны четыре порта SATA III с поддержкой RAID 0, 1 и 10 — для тех, кто использует 2.5″/3.5″ HDD или SATA SSD в качестве холодного хранилища.

Подключение и порты — задняя панель и разъёмы на плате

Что есть на задней панели GIGABYTE B840M Gaming Plus WiFi6E

Задняя панель GIGABYTE B840M Gaming Plus WiFi6E включает: 1 × HDMI, 1 × USB 3.2 Gen 2 Type-C, 1 × USB 3.2 Gen 2 Type-A, 2 × USB 3.2 Gen 1 Type-A, 4 × USB 2.0 Type-A, 1 × RJ-45 (2.5 Гбит/с), аудиовыходы 7.1 и антенные разъёмы Wi-Fi. Итого 8 USB-портов на задней панели — достаточно для периферии без хаба.

Сетевой контроллер Realtek RTL8125D обеспечивает проводное соединение на скорости 2.5 Гбит/с — вдвое быстрее гигабитного стандарта, что заметно при передаче больших файлов внутри локальной сети или при работе с NAS. По информации производителя, Wi-Fi модуль стандарта Wi-Fi 6E (802.11ax) работает в диапазоне 6 ГГц — менее загруженном, чем 2.4/5 ГГц.

Bluetooth 5.3 открывает подключение беспроводных гарнитур, геймпадов и мышей без дополнительных USB-адаптеров.

Внутренние разъёмы для корпуса и периферии

На плате GIGABYTE B840M Gaming Plus WiFi6E предусмотрены: 1 × USB 3.2 Gen 1 (19 pin) для фронтальной панели корпуса, 2 × USB 2.0 (9 pin), 1 × USB 3.2 Gen 1 Type-C. Разъёмы для вентиляторов — 1 × 4-pin для процессорного кулера и 3 × 4-pin для корпусных вентиляторов. Для синхронизированной RGB-подсветки: 3 × ARGB (5V, 3-pin) и 1 × RGB (12V, 4-pin).

Наличие разъёма RS-232 (COM) выделяет плату среди игровых mATX-решений — он востребован в промышленном оборудовании и некоторых специализированных устройствах управления.

Совет от Редакции FormulaTV: «Если планируете ARGB-подсветку в корпусе — три разъёма 5V ARGB позволяют подключить стрипы, вентиляторы и другие элементы без разветвителей. Синхронизируйте всё через MSI Mystic Light — контроллер поддерживает совместимые устройства от разных производителей, не только MSI».

Питание и охлаждение VRM на B840M Gaming Plus WiFi6E

Силовая подсистема 7+2+1 фаз — для каких процессоров достаточно

GIGABYTE B840M Gaming Plus WiFi6E оснащена силовой подсистемой 7+2+1 фаз с пассивным охлаждением зоны VRM. Для чипсета AMD B840 и процессоров из поддерживаемого списка — Ryzen 5/7/9 серий 7000/8000/9000 — такая конфигурация обеспечивает стабильную работу в штатных режимах.

Радиатор VRM отводит тепло без вентилятора — в компактных корпусах с ограниченным потоком воздуха это снижает зависимость от общей вентиляции. По наблюдениям специалистов FormulaTV, платы аналогичного класса с пассивными радиаторами VRM не показывают признаков перегрева при использовании с процессорами TDP до 65–105 Вт в стандартных игровых нагрузках.

Разъём питания процессора — 8-pin EPS. Для экономичных и средних Ryzen этого достаточно; блоки питания от 550 Вт такой коннектор имеют в стандартном исполнении.

Совет от Редакции FormulaTV: «При выборе кулера под AM5 обратите внимание на высоту рамки сокета AM5 — она выше AM4 примерно на 3 мм, поэтому кулеры с низким профилем прижимной пластины могут не встать без переходника. Уточняйте совместимость в спецификациях кулера до покупки».

С чем сравнить в России — B840M Gaming Plus WiFi6E vs конкуренты

На российском рынке плата конкурирует в сегменте mATX/AM5 с бюджетом среднего уровня. Ближайшие альтернативы — решения от ASUS и MSI на той же платформе.

B840 — более свежий и упрощённый чипсет по сравнению с B650, сохраняя поддержку XMP/EXPO и актуальных Ryzen. Для большинства игровых применений разница между B840 и B650 несущественна; B650 предлагает чуть больше линий PCIe для плат с большим числом M.2.

Как устроена платформа AM5 — почему B840 актуален в 2024–2025

Платформа AM5 запущена AMD в 2022 году и рассчитана на поддержку минимум до 2027–2028 годов по заявлениям производителя. Это означает, что плата под B840 совместима с процессорами следующих поколений без замены материнской платы — при условии обновления BIOS.

Переход на DDR5 — ключевое отличие AM5 от предыдущей AM4. DDR5 обеспечивает более высокую пропускную способность, что заметно в задачах с большими данными и в играх при высоких fps. Чипсет AMD B840 появился в 2024 году как замена B650, обеспечивая схожий функционал при оптимизированной себестоимости.

Совет от Редакции FormulaTV: «Кнопка Flash BIOS на задней панели позволяет обновить прошивку с USB-накопителя без установленного процессора и памяти. Это особенно важно, если покупаете плату одновременно с новейшим Ryzen 9000 — иногда BIOS "из коробки" его не поддерживает, и обновление потребуется до первого старта».

Инженерный компромисс — что отдали за компактность и цену

Формат mATX и чипсет B840 определяют главный trade-off: один слот PCIe 4.0 x16 против двух на ATX-платах. Для сборки с одной видеокартой — а это 95% игровых конфигураций — ограничение несущественно. Но расширить систему второй картой или добавить несколько PCIe-устройств одновременно не получится без перехода на ATX-форм-фактор.

Второй компромисс — один разъём питания процессора 8-pin. На B840 с его ограниченными возможностями разгона это не проблема: чипсет не поддерживает оверклокинг по множителю, поэтому процессор работает в рамках штатного TDP. Для Ryzen 5 и Ryzen 7 — стандартных «хостов» для B840 — 8-pin более чем достаточно.

Взгляд с другой стороны

Контраргумент. Зачем брать B840 в 2025, если B650-платы с более широкими возможностями стоят сопоставимо — а разница в поддержке PCIe и числе USB-контроллеров реальна?

Когда валиден. Если планируется несколько M.2-накопителей, дополнительные карты расширения или активный оверклокинг памяти за пределами 7200 МГц — B650 действительно предпочтительнее. B840 оптимизирован под типовую игровую сборку «процессор + видеокарта + два NVMe», а не под максимум расширяемости.

Ответ. GIGABYTE B840M Gaming Plus WiFi6E рационален, когда нужна свежая платформа AM5 с Wi-Fi 6E, DDR5 и двумя быстрыми M.2 в компактном корпусе — без переплаты за незадействованный потенциал X670/B650. Если расширяемость важна — стоит рассмотреть ATX или B650.

Ошибки при выборе и сборке — и их цена

1) Купить DDR4-память вместо DDR5 — AM5 поддерживает только DDR5. Несовместимость обнаружится при первом включении: система не стартует, потребуется возврат модулей.

2) Не обновить BIOS перед установкой Ryzen 9000 — некоторые платы поставляются с прошивкой, не поддерживающей Granite Ridge. Кнопка Flash BIOS на задней панели решает проблему без дополнительного оборудования, но нужен USB-накопитель с файлом прошивки с сайта GIGABYTE.

3) Выбрать корпус под ATX — плата mATX 244×244 мм встанет в ATX-корпус, но не наоборот. Micro-ATX или Mid-Tower с поддержкой mATX — корректный выбор; Mini-ITX корпус не подойдёт.
