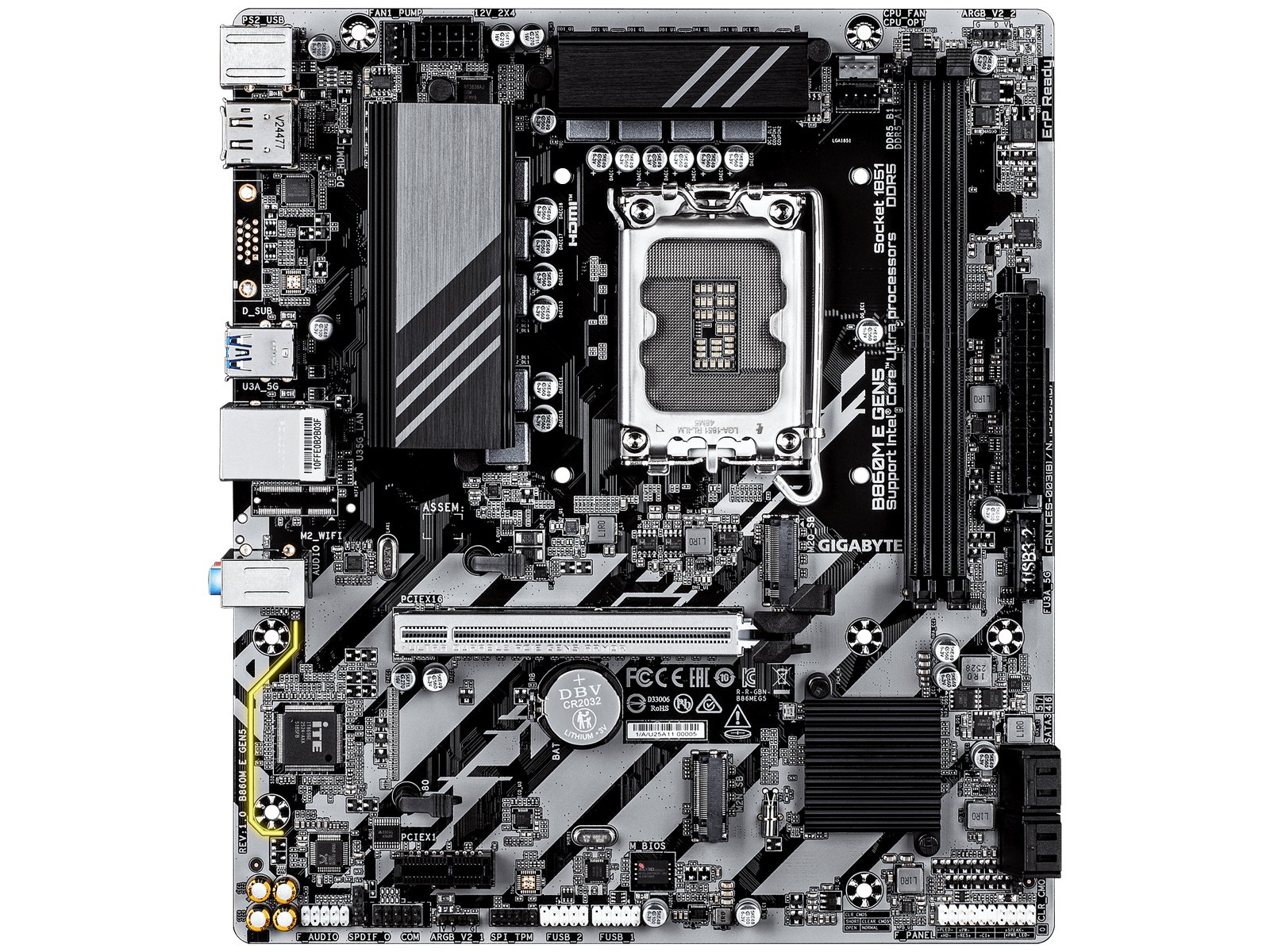

Материнская плата Gigabyte B860M E GEN5 B860, Socket LGA 1851, Intel B860, mATX, RTL

GIGABYTE B860M E GEN5 — компактная материнская плата формата mATX на чипсете Intel B860 под сокет Socket LGA 1851, предназначенная для процессоров поколения Arrow Lake. Поддерживает DDR5 до 8800 МГц и оснащена слотом PCIe 5.0 x16 для видеокарты — оптимальная основа для сборки производительного ПК в компактном корпусе.

• Форм-фактор: mATX (244 × 215 мм), Socket LGA 1851
• Чипсет: Intel B860, поддержка Arrow Lake
• Память: 2 × DIMM DDR5, до 128 ГБ, 5600–8800 МГц
• Накопители: 2 × M.2 PCIe 4.0 x4, 4 × SATA III, RAID 0/1/5/10

Коротко — для кого эта материнская плата

GIGABYTE B860M E GEN5 рассчитана на сборщиков компактных систем, которым нужна современная платформа LGA 1851 без переплаты за функции топовых чипсетов Z890. Плата закрывает большинство задач домашнего и рабочего ПК: игровая сборка с одной видеокартой, рабочая станция с быстрым NVMe-накопителем, медиацентр с выводом видео через HDMI и DisplayPort.

Чипсет B860 в отличие от Z890 не поддерживает разгон процессора, но обеспечивает полный доступ к скоростным режимам памяти DDR5 через XMP/EXPO-профили до 8800 МГц. Для большинства пользователей Arrow Lake это практически то же быстродействие при ощутимо меньших расходах.

Главные плюсы и ограничения B860M E GEN5

GIGABYTE B860M E GEN5 сочетает актуальную платформу с разумным набором интерфейсов для компактной сборки.

• ✓ PCIe 5.0 x16 — слот готов к видеокартам следующего поколения без апгрейда платы
• ✓ DDR5 до 8800 МГц — поддержка скоростных XMP-комплектов без необходимости разгонного чипсета
• ✓ 2 × M.2 PCIe 4.0 x4 + 4 × SATA — достаточно для SSD-системного диска, второго NVMe и нескольких HDD
• ✓ Пассивное охлаждение зоны VRM и чипсета — тихая работа без дополнительного вентилятора на плате

• ✗ Только 2 слота DDR5 — нет возможности поставить 4 планки; максимум 128 ГБ двумя модулями
• ✗ Нет разгона процессора — чипсет B860 не открывает множитель CPU; для оверклокинга нужен Z890
• ✗ Один слот PCIe — нельзя поставить вторую видеокарту или несколько PCIe-карт расширения одновременно

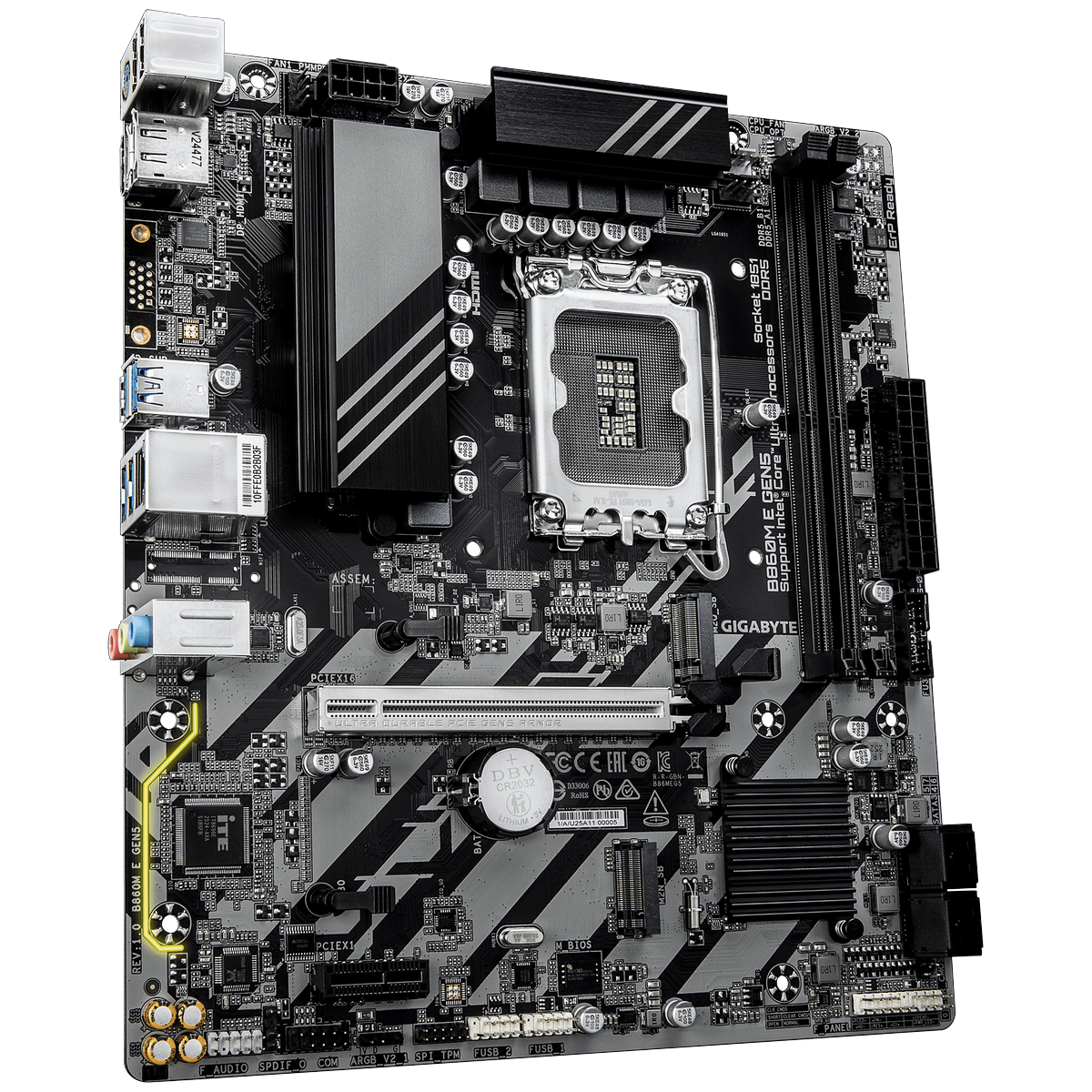

Платформа Arrow Lake и чипсет Intel B860 — что реально важно

Зачем нужен LGA 1851 и чем Arrow Lake отличается от предшественников

GIGABYTE B860M E GEN5 использует сокет LGA 1851 — текущую платформу Intel для процессоров Arrow Lake (Core Ultra 200-й серии). Это важно для долгосрочной актуальности системы: платформа свежая, и Intel традиционно поддерживает сокет несколько поколений.

Arrow Lake использует гибридную архитектуру с производительными и энергоэффективными ядрами. По сравнению с Raptor Lake (LGA 1700) платформа получила нативный контроллер DDR5, поддержку PCIe 5.0 для видеокарты и улучшенные возможности работы с быстрой памятью. Переход с LGA 1700 требует замены платы — обратная совместимость сокетов отсутствует.

Чипсет B860 — средний уровень линейки: выше бюджетного H810/H770, но без разблокированного множителя CPU в отличие от Z890. Для большинства задач (игры, работа, стриминг) ограничение несущественно.

Разгон памяти DDR5 на B860 — работает без Z890

GIGABYTE B860M E GEN5 поддерживает XMP-профили DDR5 в диапазоне 5600–8800 МГц — это полный спектр скоростных планок, доступных на рынке. Чипсет B860 не ограничивает разгон памяти в отличие от разгона процессора, поэтому разница между B860 и Z890 по производительности памяти минимальна.

Два слота DIMM работают в двухканальном режиме. Для максимальной производительности рекомендуется устанавливать два модуля одинакового объёма и частоты. По данным производителя, BIOS реализован на базе UEFI AMI с объёмом флеш-памяти 256 Мб — интерфейс поддерживает удобную настройку XMP в несколько кликов.

Совет от Редакции FormulaTV: «При выборе DDR5 для B860M E GEN5 ориентируйтесь на комплекты с двумя планками в одном наборе — это гарантирует совместимые чипы и упрощает активацию XMP-профиля. Одиночные планки от разных партий могут потребовать ручной настройки тайминов в BIOS».

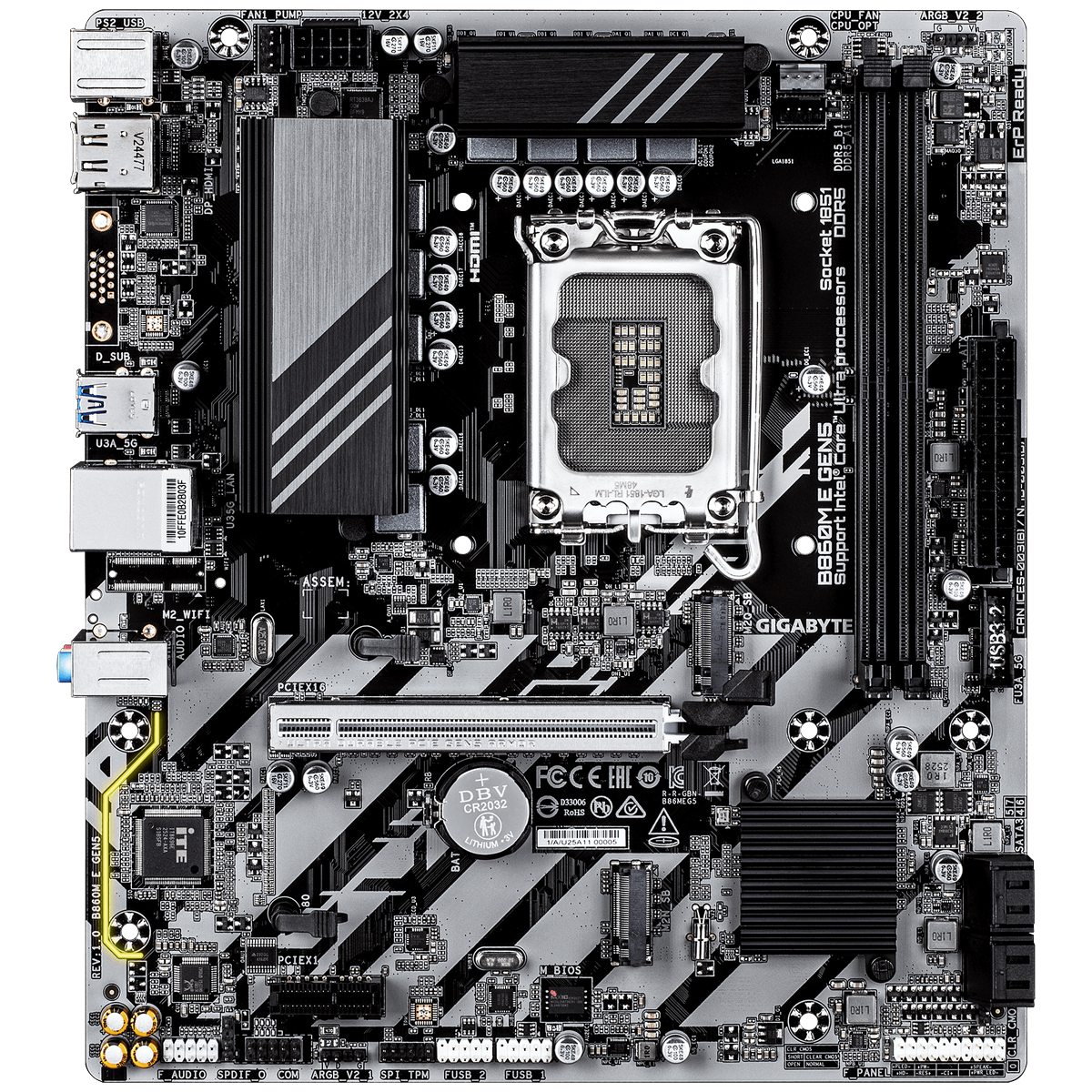

Накопители и слоты расширения — сколько и каких

Два M.2 PCIe 4.0 и четыре SATA — практическая конфигурация хранения

GIGABYTE B860M E GEN5 оснащена двумя разъёмами M.2 формата 2280, оба работают в режиме PCIe 4.0 x4. Это обеспечивает последовательную скорость чтения до ~7000 МБ/с для современных NVMe-дисков — достаточно для системного накопителя и быстрого рабочего диска одновременно.

Дополнительно доступны четыре порта SATA III с поддержкой массивов RAID 0, 1, 5 и 10. Это делает плату привлекательной для систем с несколькими жёсткими дисками или бюджетными SATA SSD в дополнение к быстрому M.2. Наличие RAID 5 — редкость для платформы B860 и полезно при построении домашнего NAS-подобного хранилища.

PCIe 5.0 x16 — один слот, но правильный

GIGABYTE B860M E GEN5 располагает одним слотом PCIe 5.0 x16 — именно для видеокарты. Пропускная способность PCIe 5.0 составляет 128 Гбит/с в режиме x16, что вдвое превышает PCIe 4.0. Актуальные видеокарты (NVIDIA RTX 4000-й серии, AMD RX 7000-й серии) не упираются в этот предел, однако слот обеспечивает запас для будущих GPU.

Дополнительных PCIe-слотов нет — особенность компактного mATX-форм-фактора. При необходимости установить звуковую карту или ТВ-тюнер придётся выбирать между ней и видеокартой, либо искать USB-альтернативы периферии.

Порты и разъёмы — задняя панель и внутренние

Задняя панель I/O — что доступно без расширений

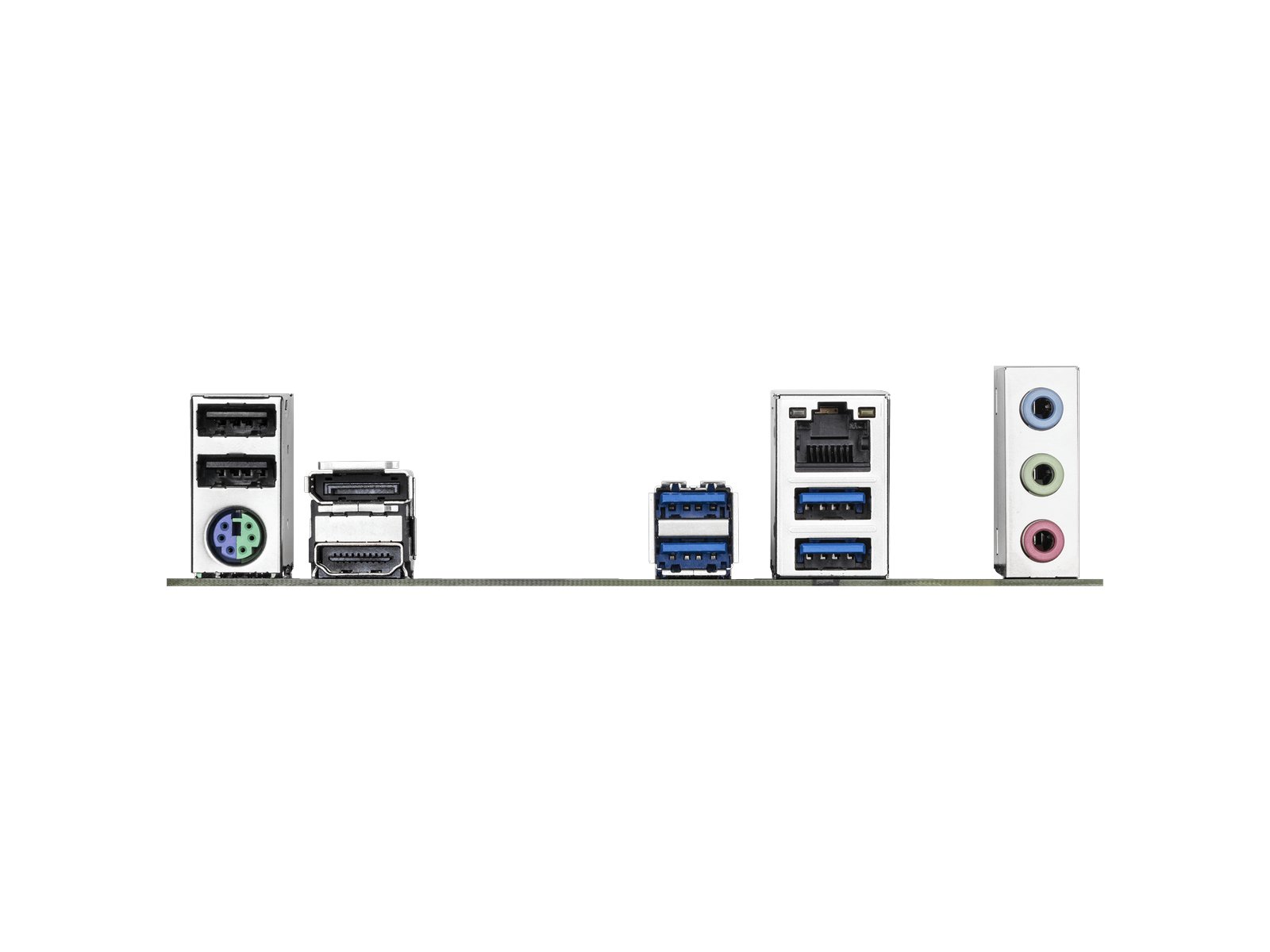

На задней панели GIGABYTE B860M E GEN5 размещены: один DisplayPort и один HDMI для подключения мониторов через интегрированную графику процессора, 2 порта USB 2.0 и 4 порта USB 3.2 Gen 1 (Type-A), один сетевой порт RJ-45 (1 Гбит/с), комбинированный PS/2 и аудиовыходы схемы 7.1.

Наличие видеовыходов удобно при использовании процессоров Arrow Lake со встроенной графикой — можно работать без дискретной видеокарты или использовать второй монитор параллельно с GPU. По информации производителя, задняя панель закрыта заглушкой I/O, входящей в комплект — монтаж в корпус не требует дополнительных покупок.

Внутренние разъёмы — вентиляторы, RGB и USB-концентраторы

GIGABYTE B860M E GEN5 предлагает разумный набор внутренних коннекторов для компактной сборки. Для охлаждения: два 4-pin разъёма для CPU-кулера и помпы СЖО, один 4-pin для корпусного вентилятора. Для RGB-подсветки: два разъёма 12V-G-R-B (4-pin) — стандарт совместим с большинством светодиодных лент и кулеров с ARGB.

Внутренние USB: один разъём USB 3.2 Gen 1 (19-pin) для фронтальной панели корпуса и два USB 2.0 (9-pin). Также присутствует разъём RS-232 (COM) — редкость для современных плат, полезная в корпоративных сборках с промышленным оборудованием или специфическим периферийным устройством.

Синхронизация подсветки осуществляется через фирменное ПО GIGABYTE Control Center, совместимое с экосистемой RGB FUSION.

Совет от Редакции FormulaTV: «Если планируете использовать RGB-ленту вместе с кулером на ARGB-разъёме, уточните стандарт перед покупкой: на B860M E GEN5 установлены разъёмы 12V-4-pin (не 5V-3-pin ARGB). Лента с ARGB-контроллером (5V) к этой плате напрямую не подходит — потребуется переходник или лента под 12V».

С чем сравнить в России — платы mATX на LGA 1851 и B760

Дизайн, форм-фактор и особенности установки

Размеры mATX и совместимость с корпусами

GIGABYTE B860M E GEN5 выполнена в стандарте mATX с габаритами 244 × 215 мм. Плата совместима со всеми корпусами форм-фактора mATX и ATX — последние дают больше пространства при желании. В mini-ITX-корпус B860M E GEN5 не поместится из-за разных стандартов крепления.

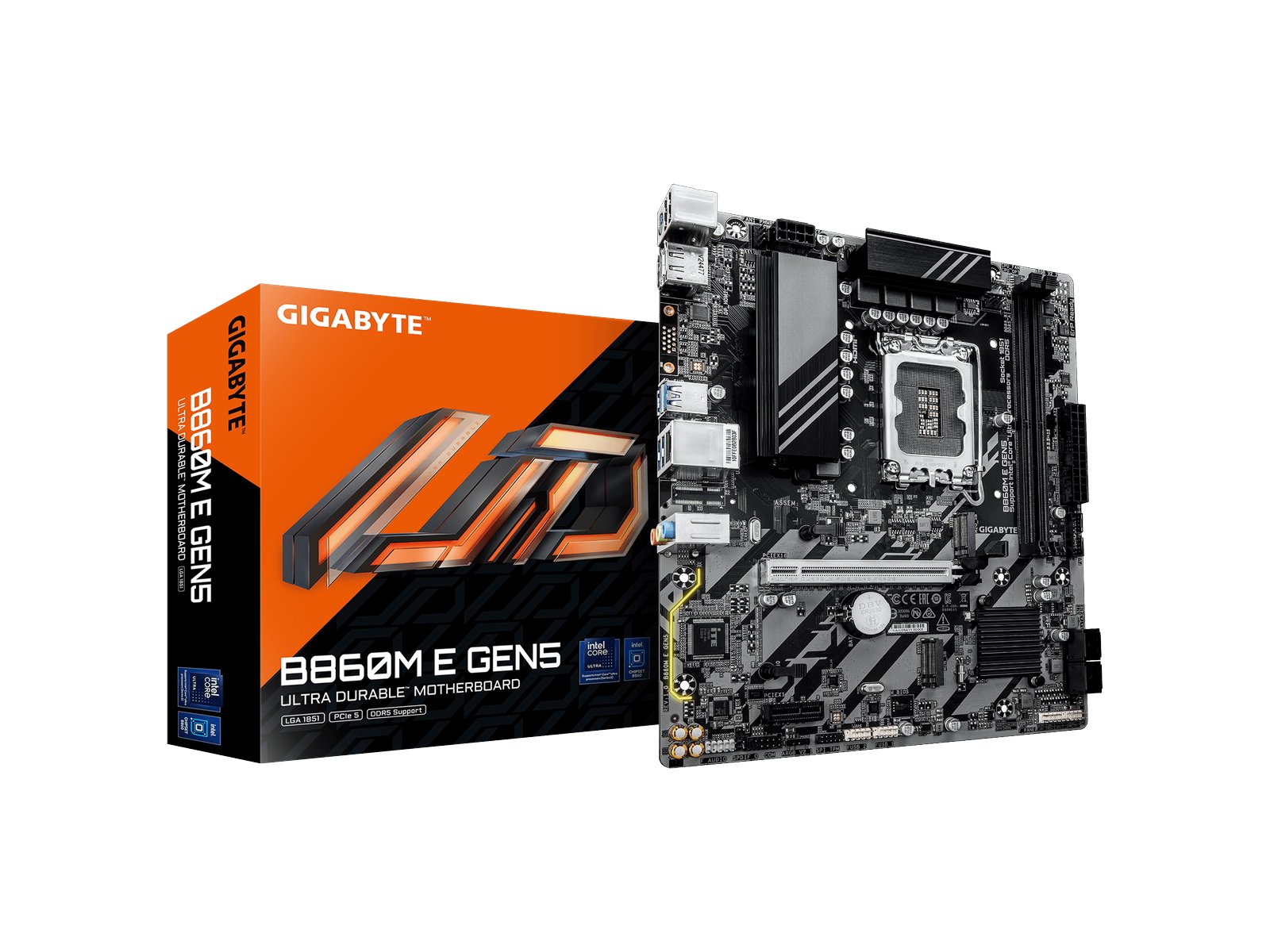

В комплект входят: материнская плата, крепёжный комплект, комплект кабелей (SATA), заглушка задней панели I/O и документация. Кронштейн для процессорного кулера стандартный LGA 1851 — большинство актуальных систем охлаждения с поддержкой этого сокета встанут без адаптеров.

Система питания и пассивное охлаждение VRM

Схема питания GIGABYTE B860M E GEN5 построена по конфигурации 4+1+2 фазы: четыре фазы для процессорных ядер, одна для SA/IO и две для встроенной графики. Питание процессора подаётся через разъём 8-pin — стандарт для платформы B860. Зона VRM и чипсет охлаждаются пассивно через алюминиевые радиаторы без активного вентилятора на плате.

По наблюдениям редакции FormulaTV в условиях шоурума, пассивного охлаждения VRM достаточно для процессоров Arrow Lake в штатных режимах. При длительных нагрузках (рендеринг, компиляция) рекомендуется обеспечить корпусный обдув зоны VRM хотя бы одним 80–120 мм вентилятором.

Совет от Редакции FormulaTV: «При сборке в компактный mATX-корпус с ограниченным воздухопотоком обратите внимание на расположение корпусного вентилятора относительно зоны VRM платы. Один вытяжной вентилятор у задней стенки корпуса, направленный через зону процессора, заметно снизит тепловую нагрузку на радиаторы платы при длительных сессиях рендеринга».

Как устроена линейка B860 — эволюция платформы

Серия GIGABYTE B860M E GEN5 — часть обновления продуктовой линейки под платформу Intel Core Ultra 200 (Arrow Lake). Предыдущее поколение бюджетных плат GIGABYTE работало под LGA 1700 с чипсетом B760 и поддерживало DDR4 или DDR5 в зависимости от модели. Переход на LGA 1851 зафиксировал DDR5 как единственный тип памяти — дуальной поддержки DDR4/DDR5 здесь нет.

Ключевое отличие нового поколения — нативный слот PCIe 5.0 x16 для видеокарты, тогда как у B760 слот был PCIe 4.0. На практике это даёт запас для GPU, которые появятся в ближайшие 2–3 года. Контроллер памяти перенесён непосредственно в процессор Arrow Lake, что снижает латентность по сравнению с Raptor Lake.

Инженерный компромисс

Главный trade-off B860M E GEN5 — два слота памяти вместо четырёх. Это сознательное решение для mATX: четыре слота требуют большей трассировки и увеличивают стоимость PCB. При двух слотах проще обеспечить стабильную работу высокочастотных комплектов DDR5 на 6400–8800 МГц.

Обратная сторона: нет возможности поставить 4 × 16 ГБ = 64 ГБ в будущем — только 2 × 64 ГБ, что дороже по стоимости модулей. Для профессионального редактирования 3D или тяжёлой виртуализации, где критичен объём RAM, это ограничение существенно. Для игрового ПК и рабочей станции на 32–64 ГБ двух слотов достаточно.

Взгляд с другой стороны

Контраргумент. При той же цене можно найти плату на B760 с четырьмя слотами DDR5 и аналогичным набором накопителей — зачем переплачивать за LGA 1851, если процессор Arrow Lake дороже Raptor Lake?

Когда валиден. Если бюджет строго ограничен и важно купить более дешёвый CPU прямо сейчас, а не через год — LGA 1700 + B760 плюс Core i5-13400F действительно выглядит рационально.

Ответ. B860M E GEN5 оправдана при покупке Arrow Lake-процессора: новая платформа, PCIe 5.0 для GPU и официальная поддержка DDR5 до 8800 МГц без ухищрений. Если же процессор ещё не выбран и бюджет ограничен — B760 с LGA 1700 остаётся рабочей альтернативой при наличии подходящего CPU в каталоге.

Ошибки при выборе и их цена

1) Купить B860M E GEN5 для разгона процессора — чипсет B860 не поддерживает изменение множителя CPU. Ошибка обнаруживается в BIOS: опция просто недоступна. Для разгона нужен Z890.

2) Установить планки DDR5 по одной в расчёте добавить вторую позже — при одном модуле система работает в одноканальном режиме, производительность падает на 15–25% в зависимости от задачи. Сразу ставить два одинаковых модуля.

3) Не проверить высоту кулера перед покупкой mATX-корпуса — 244 мм ширина платы и компактные корпуса нередко ограничивают высоту башенного кулера до 155–165 мм. Уточнять максимальную высоту CPU-кулера в спецификации корпуса до заказа.
