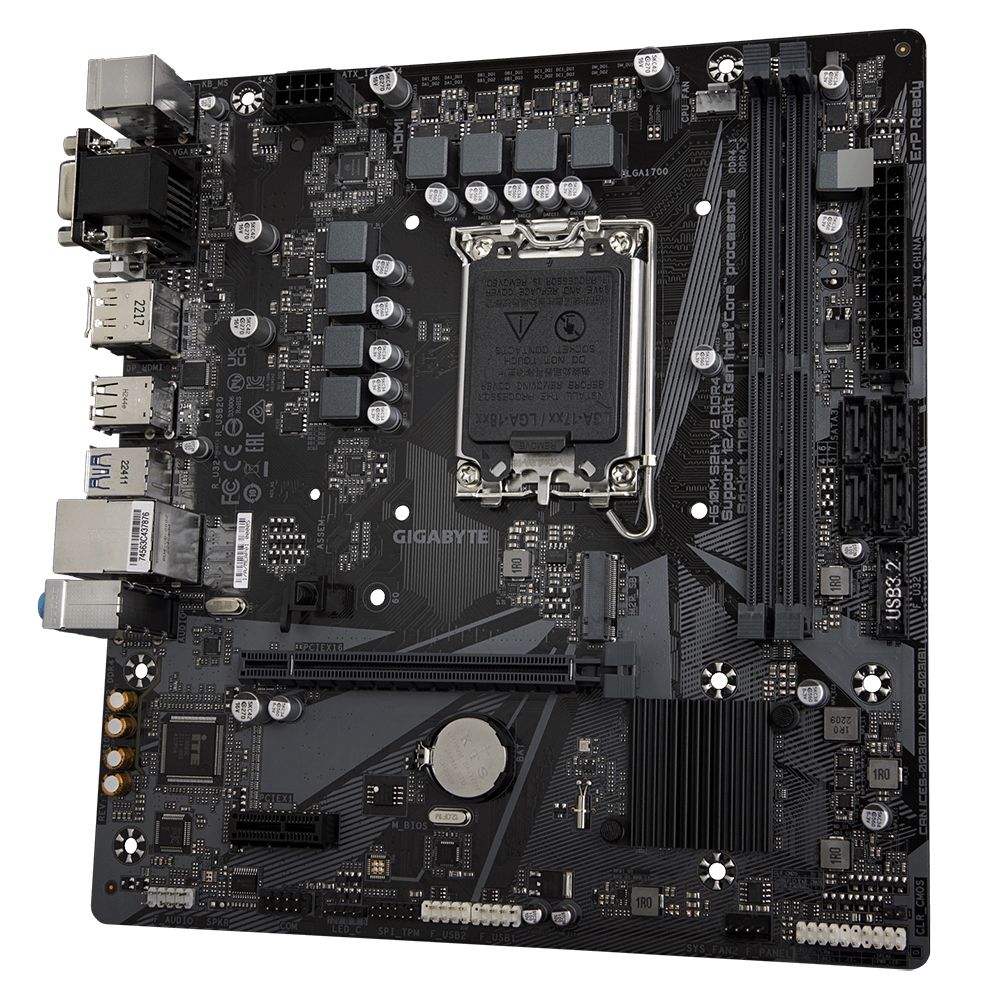

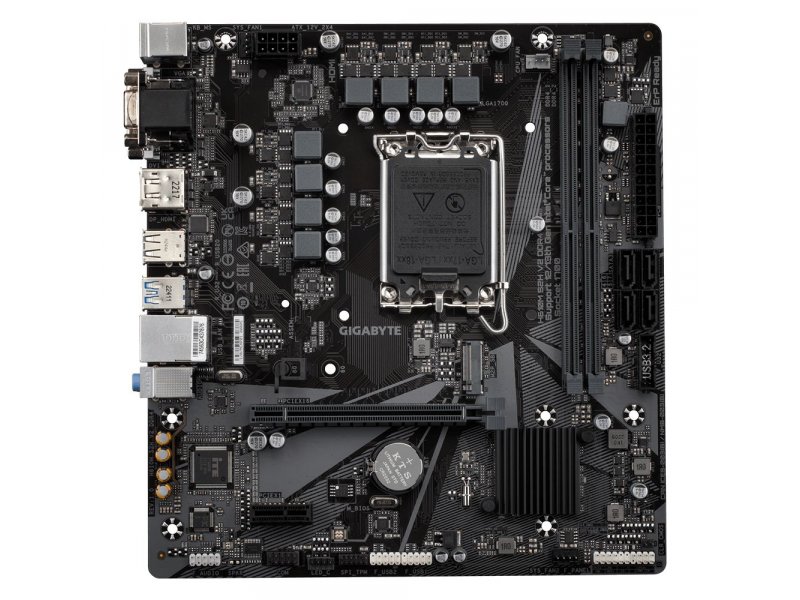

Материнская плата Gigabyte Ultra Durable H610M S2H V2 DDR4, Socket LGA 1700, Intel H610, mATX, RTL

Gigabyte Ultra Durable H610M S2H V2 DDR4 — материнская плата форм-фактора mATX на чипсете Intel H610 с сокетом LGA 1700, поддерживающая процессоры Alder Lake и Raptor Lake, предназначенная для сборки экономичного офисного или домашнего ПК с возможностью вывода изображения через встроенную графику.

• Форм-фактор: mATX, 230 × 215 мм
• Сокет / Чипсет: LGA 1700 / Intel H610
• Память: DDR4, 2 слота DIMM, до 64 ГБ, 2133–3200 МГц
• Для кого: офисный ПК, домашняя рабочая станция, сборка начального уровня на Core 12-го / 13-го поколения

Коротко — для кого эта материнская плата

Gigabyte H610M S2H V2 DDR4 ориентирована на сборку бюджетного ПК под задачи офиса, учёбы или домашней мультимедиа-станции: четыре видеовыхода на задней панели (HDMI, DisplayPort, DVI-D, VGA) позволяют работать с одним или двумя мониторами без дискретной видеокарты — при условии, что процессор оснащён встроенной графикой Intel. Чипсет Intel H610 не поддерживает разгон процессора и памяти выше заявленного XMP-профиля, поэтому плата не подходит для игровых или рабочих конфигураций с требованиями к производительности выше среднего. Форм-фактор mATX (230 × 215 мм) даёт гибкость при выборе корпуса.

Главные плюсы и ограничения Gigabyte H610M S2H V2 DDR4

Плата закрывает базовые потребности бюджетной сборки и не претендует на большее — это одновременно её сильная и слабая сторона.

• ✓ Четыре видеовыхода на задней панели (HDMI 1.4, DisplayPort 1.2, DVI-D, VGA) — мультимонитор без видеокарты
• ✓ До 64 ГБ DDR4 в двухканальном режиме (2 слота DIMM, 2133–3200 МГц)
• ✓ 4 порта SATA + 1 слот M.2 (PCIe 3.0 x4, форматы 2260/2280) — можно совместить SSD и HDD
• ✓ Разъём RS-232 (COM) на плате — востребован в промышленной и офисной автоматизации
• ✓ Полная комплектация RTL: кабели, крепёжный комплект, заглушка I/O и диск с ПО

• ✗ Чипсет H610 не поддерживает разгон процессора и памяти сверх XMP-профиля
• ✗ Только 2 слота памяти — ограничение при будущем апгрейде без замены модулей
• ✗ Один слот PCIe x16 и один M.2 — минимальный набор для расширения
• ✗ Нет встроенного Wi-Fi и Bluetooth — при необходимости потребуется отдельный адаптер

Подключение, порты и расширяемость

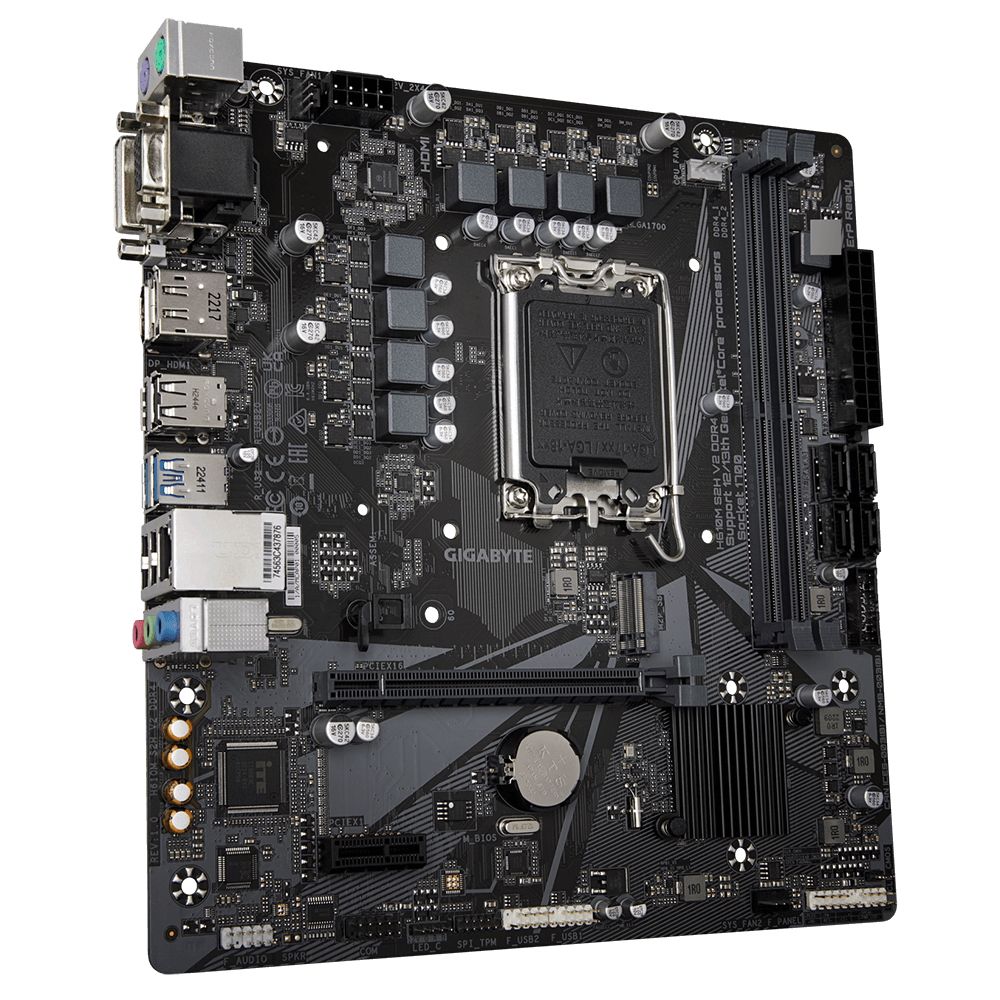

Видеовыходы H610M S2H V2 DDR4 — четыре интерфейса на одной плате

Gigabyte H610M S2H V2 DDR4 оснащена четырьмя видеовыходами одновременно: HDMI, DisplayPort, DVI-D и VGA (D-Sub) — редкость для платы начального уровня. Это позволяет подключить современный монитор через HDMI или DP, а старый офисный дисплей с аналоговым входом — через VGA, без переходников. Все видеовыходы работают только со встроенной графикой процессора: при установке дискретной видеокарты они отключаются.

USB-порты и внутренние разъёмы на плате

На задней панели Gigabyte H610M S2H V2 расположены 2 порта USB 3.2 Gen 1 и 4 порта USB 2.0 — итого 6 внешних USB. Внутри платы предусмотрены: 1 разъём USB 3.2 Gen 1 (19-pin) для подключения передней панели корпуса и 2 разъёма USB 2.0 (9-pin). Сетевой адаптер Realtek обеспечивает проводное подключение на скорости 1 Гбит/с. Звуковая схема 7.1 реализована на чипсете Realtek — достаточно для мультимедиа и видеоконференций. Разъём RS-232 (COM) на плате будет полезен при работе с промышленным оборудованием или кассовыми системами.

Накопители — SATA и M.2 на Intel H610

Плата H610M S2H V2 DDR4 имеет 4 порта SATA и 1 слот M.2 (PCIe 3.0 x4, форматы 2260 и 2280). Это позволяет установить один быстрый NVMe-накопитель в M.2 как системный и до четырёх SATA-дисков для хранения данных — типичная конфигурация для офисной рабочей станции или домашнего медиасервера. Важно: слот M.2 поддерживает только PCIe 3.0 x4, накопители с интерфейсом PCIe 4.0 будут работать в режиме PCIe 3.0.

Совет от Редакции FormulaTV: «При сборке на этой плате устанавливайте системный NVMe-накопитель в M.2, а SATA-порты оставляйте для дополнительных дисков с данными — это логически разделяет ОС и хранилище и упрощает переустановку системы без риска потери файлов».

Процессор, память и питание

Какие процессоры поддерживает H610M S2H V2 DDR4

Gigabyte H610M S2H V2 DDR4 поддерживает процессоры Intel Alder Lake (12-е поколение) и Raptor Lake (13-е поколение) в сокете LGA 1700. Чипсет Intel H610 поддерживает весь модельный ряд: от бюджетных Core i3 и Celeron до Core i7 — однако разгон CPU на этом чипсете заблокирован. Питание процессора подаётся через 8-контактный разъём, схема питания 6+1+1 фаз достаточна для работы с CPU классом Core i5 в штатном режиме.

Память DDR4 — до 64 ГБ в двух слотах

H610M S2H V2 работает только с памятью DDR4 формата DIMM — два слота, двухканальный режим, максимальный объём 64 ГБ. Поддерживаемые частоты: 2133–3200 МГц. Для большинства офисных задач достаточно 16 ГБ (2 × 8 ГБ) в двухканальном режиме; 32 ГБ актуальны при работе с виртуальными машинами или ресурсоёмкими приложениями. Два слота вместо четырёх — характерное ограничение платформы H610: при необходимости увеличить объём RAM придётся заменять оба модуля.

Совет от Редакции FormulaTV: «Заполняйте сразу оба слота памяти, даже если на старте достаточно 8 ГБ — установка двух планок по 4 ГБ включает двухканальный режим и даёт ощутимый прирост производительности встроенной графики Intel UHD по сравнению с одним модулем на 8 ГБ».

Дизайн, форм-фактор и монтаж

Размеры Gigabyte H610M S2H V2 и совместимость с корпусами

Gigabyte H610M S2H V2 DDR4 выполнена в форм-факторе mATX с габаритами 230 × 215 мм. Плата совместима с корпусами под mATX и полноразмерными ATX-корпусами. Пассивное охлаждение чипсета обходится без вентилятора — один источник шума меньше. На плате предусмотрен 4-контактный разъём для кулера процессора и два 4-контактных разъёма для корпусных вентиляторов. Разъём 12V RGB (4-pin) позволяет подключить адресуемую подсветку и синхронизировать её через ПО GIGABYTE Ambient LED.

Совет от Редакции FormulaTV: «При выборе корпуса под эту плату обратите внимание на наличие вентиляционных отверстий в нижней части: чипсет H610 охлаждается пассивно, и хорошая циркуляция воздуха в корпусе напрямую влияет на его тепловой режим при нагрузке».

С чем сравнить в России

Gigabyte H610M S2H V2 DDR4 конкурирует с несколькими mATX-платами начального уровня под LGA 1700 — выбор зависит от приоритетов: количество слотов памяти, наличие сетевых функций или характеристики слотов расширения.

Как мы к этому пришли — эволюция платформы LGA 1700 в бюджетном сегменте

Почему H610 остаётся актуальным чипсетом в 2024–2025 годах

Чипсет Intel H610 появился как часть платформы LGA 1700 вместе с Alder Lake в 2021 году и остаётся нижней ступенью линейки — без функций разгона, но с полноценной поддержкой DDR4, PCIe 4.0 и актуальных процессоров 12-го и 13-го поколений. По данным Gigabyte, плата поддерживает UEFI AMI BIOS с прошивкой объёмом 128 МБ, что обеспечивает актуальные обновления микрокода для процессоров Raptor Lake. По наблюдениям редакции FormulaTV, фиксируется устойчивый спрос на этот сегмент в задачах, где важна надёжность, а не максимальная производительность: кассовые системы, тонкие клиенты, рабочие места с фиксированной конфигурацией.

Шесть фаз питания H610M S2H V2 — достаточно ли для Core i5 и i7

Схема питания Gigabyte H610M S2H V2 DDR4 — 6+1+1 фаз: шесть фаз на ядра процессора, по одной на вспомогательные цепи. По наблюдениям специалистов редакции FormulaTV в условиях шоурума, такая схема обеспечивает стабильную работу процессоров Intel Core i5-12400 и i5-13400 в длительных нагрузках без троттлинга. Процессоры Core i7 с более высоким TDP технически поддерживаются, но нагрузочные сценарии с длительной работой на максимальной мощности могут создавать повышенный тепловой режим для VRM.

Инженерный компромисс

Разгон заблокирован — в чём реальная цена ограничения H610

Главный компромисс Gigabyte H610M S2H V2 DDR4 — отсутствие поддержки разгона на уровне платформы. Чипсет Intel H610 не позволяет изменять множитель процессора и ограничивает память частотой 3200 МГц без XMP. Для офисного использования это не ощутимо: все Core i3, i5 и i7 работают в штатных режимах без ограничений. Ограничение становится принципиальным только при выборе K-серии процессоров (i5-12600K, i7-13700K): разблокированный множитель этих CPU на H610 не используется — переплата за K-версию теряет смысл. По информации Gigabyte, для разгона предназначены чипсеты B660/Z690/Z790.

Взгляд с другой стороны

Контраргумент. При той же цене можно найти плату на чипсете B660 с четырьмя слотами памяти, двумя M.2 и Wi-Fi — функционально H610M S2H V2 уступает по меркам универсальной сборки.

Когда валиден. Если сборка ориентирована на долгосрочную эксплуатацию с минимальным апгрейдом, четыре слота памяти и второй M.2 действительно дают больше гибкости. Для домашнего игрового ПК или рабочей станции с перспективой расширения чипсет B660 рациональнее.

Ответ. H610M S2H V2 DDR4 рациональна там, где конфигурация фиксирована: офисный парк, кассовые системы, специализированные рабочие места с COM-портом. Наличие DVI-D, VGA и RS-232 — редкое сочетание, закрывающее потребности устаревшей периферии без дополнительных адаптеров. Для универсальной домашней сборки с апгрейдом стоит рассмотреть B660.

Ошибки и их цена

1) Установка K-процессора (например, i5-12600K) на плату с H610 — переплата за разблокированный множитель, который на этом чипсете не работает. Разница в цене между K и не-K версиями составляет от 3 000 до 8 000 рублей без практической пользы.

2) Покупка одного модуля RAM вместо двух — потеря двухканального режима, что особенно критично для встроенной графики Intel: производительность UHD-графики в однканальном режиме снижается на 20–30% по сравнению с двухканальным. При сборке на встройке это прямо влияет на плавность интерфейса и воспроизведение видео.

3) Выбор M.2-накопителя формата 22110 (110 мм) — слот поддерживает только длины 2260 и 2280. Накопитель просто не поместится физически. Перед покупкой SSD нужно проверить маркировку: 2280 означает 22 × 80 мм.
