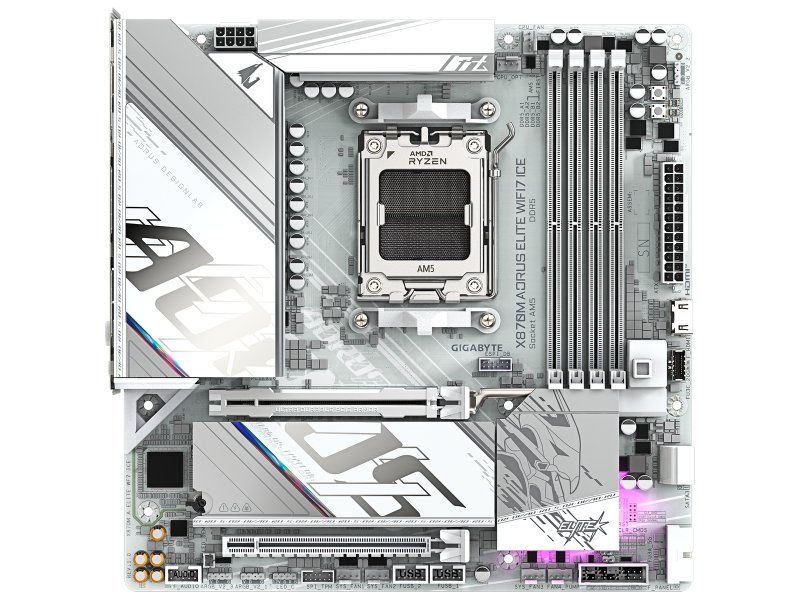

Материнская плата Gigabyte X870m Aorus Elite Wifi7 Ice, Socket AM5, AMD X870, mATX, RTL

Gigabyte X870M Aorus Elite WiFi7 Ice — материнская плата форм-фактора mATX на сокете AM5 с чипсетом AMD X870, поддерживающая процессоры Ryzen серий Granite Ridge, Phoenix и Raphael, с интегрированным Wi-Fi 7 и двумя слотами M.2 (PCIe 5.0 + PCIe 4.0) для компактных высокопроизводительных сборок.

• Форм-фактор: mATX, 244 × 244 мм
• Чипсет / сокет: AMD X870 / AM5
• Wi-Fi / Bluetooth: Wi-Fi 7 (802.11be) / BT 5.4
• Для кого: компактные игровые и рабочие сборки на Ryzen 7000/9000

Коротко — для кого эта материнская плата

Gigabyte X870M Aorus Elite WiFi7 Ice ориентирована на тех, кто строит компактную производительную систему на платформе AM5 и не хочет жертвовать флагманскими функциями ради меньшего форм-фактора. Плата сочетает чипсет AMD X870 с полным набором современных интерфейсов — USB4, PCIe 5.0, Wi-Fi 7 — в корпусе mATX.

Главные плюсы и ограничения X870M Aorus Elite WiFi7 Ice

По совокупности интерфейсов X870M Aorus Elite WiFi7 Ice находится выше среднего в классе компактных плат AM5.

• ✓ Wi-Fi 7 (802.11be) и Bluetooth 5.4 на борту — актуальный беспроводной стек без доплаты
• ✓ Два порта USB4 на задней панели — 40 Гбит/с для внешних SSD и Thunderbolt-совместимых устройств
• ✓ Слот M.2 с поддержкой PCIe 5.0 x4 — готовность к самым быстрым NVMe-накопителям
• ✓ 14+2+2 фаз питания с пассивным охлаждением VRM — запас для разгона Ryzen 9000-серии
• ✓ Кнопки Q-Flash Plus, Clear CMOS, включения и перезагрузки прямо на плате — удобно при отладке и старте без корпуса

• ✗ Только 2 порта SATA — минимум для тех, кто хранит данные на нескольких HDD или SATA SSD
• ✗ Один слот PCIe x16 (PCIe 5.0) — нет возможности установить вторую дискретную карту
• ✗ Разъём питания процессора — 8-pin: при длительном разгоне старших Ryzen 9 некоторые пользователи предпочитают 16-pin (8+8)

Платформа AM5 и совместимость с процессорами

Какие процессоры поддерживает Gigabyte X870M Aorus Elite WiFi7 Ice

Gigabyte X870M Aorus Elite WiFi7 Ice совместима с процессорами AMD в сокете AM5 трёх микроархитектур: Granite Ridge (Ryzen 9000, 2024), Phoenix (Ryzen 8000G со встроенной графикой) и Raphael (Ryzen 7000). Это означает, что актуальные флагманы — Ryzen 9 9950X, Ryzen 7 9700X — работают без замены платы. Система BIOS основана на 256 Мб Flash ROM с UEFI AMI; кнопка Q-Flash Plus позволяет обновить прошивку с USB-накопителя без установленного процессора.

DDR5 — частоты, объём и режимы X870M Aorus Elite WiFi7 Ice

Gigabyte X870M Aorus Elite WiFi7 Ice оснащена четырьмя слотами DDR5 DIMM с двухканальным режимом и поддержкой частот от 4400 до 8200 МГц. Максимальный объём — 256 ГБ. Диапазон 4400–8200 МГц охватывает как бюджетные комплекты DDR5-4800 «из коробки», так и разогнанные модули DDR5-7200+ для сборок с фокусом на производительность в играх. Для работы XMP/EXPO-профилей включите их в UEFI при первом запуске.

Накопители и слоты расширения

Два слота M.2 и PCIe 5.0 на Gigabyte X870M Aorus Elite WiFi7 Ice

Gigabyte X870M Aorus Elite WiFi7 Ice предлагает два слота M.2: первый работает по интерфейсу PCIe 5.0 x4 и поддерживает типоразмеры 2280, 2580, 22110 и 25110 — именно сюда устанавливается системный NVMe-накопитель следующего поколения. Второй слот — PCIe 4.0 x4, форматы 2280 и 22110 — для второго SSD или медиахранилища. Оба слота прикрыты радиаторами из комплекта пассивного охлаждения платы. Дополнительно доступны 2 порта SATA с поддержкой RAID 0/1. Для M.2 возможен RAID 0, 1, 5 и 10.

Слот PCIe x16 и конфигурация расширения

Gigabyte X870M Aorus Elite WiFi7 Ice имеет один полноразмерный слот PCIe 5.0 x16 для видеокарты и один слот PCIe 4.0 x4 — для дополнительных карт расширения (например, сетевой адаптер 10GbE или карта захвата). В компактных сборках mATX это стандартная конфигурация: один GPU и одно расширение. Пропускная способность PCIe 5.0 x16 — 128 Гбит/с в каждую сторону — не является узким местом ни для одной актуальной видеокарты.

Порты, подключение и беспроводная связь

USB4, USB 3.2 и задняя панель Gigabyte X870M Aorus Elite WiFi7 Ice

Gigabyte X870M Aorus Elite WiFi7 Ice оснащена богатой задней панелью: два порта USB4 (Type-C, до 40 Гбит/с), два USB 3.2 Gen 2 Type-A (10 Гбит/с), четыре USB 3.2 Gen 1 Type-A (5 Гбит/с), четыре USB 2.0, два USB Type-C (режим уточняется в документации), 1 × HDMI для встроенной графики APU, порт RJ-45 2,5 Гбит/с и оптический аудиовыход TOSLINK (S/PDIF). Наличие USB4 напрямую — без хаба — выделяет плату на фоне большинства mATX-решений B650. Внутри корпуса: разъём USB 3.2 Gen 2×2 Type-C (20 Гбит/с) для фронтальной панели корпуса.

Совет от Редакции FormulaTV: «Если планируете подключать внешний NVMe-накопитель в корпусе Thunderbolt или USB4, используйте именно порты USB4 задней панели — они обеспечивают полную пропускную способность 40 Гбит/с. Порты USB 3.2 Gen 2 физически похожи, но ограничены 10 Гбит/с: перепутать их при сборке легко, разница в скорости при передаче больших файлов — существенная».

Wi-Fi 7 и Bluetooth 5.4 — что меняется на практике

Gigabyte X870M Aorus Elite WiFi7 Ice использует адаптер Realtek RTL8922AE, поддерживающий Wi-Fi 7 (802.11be) с работой в диапазонах 2,4 / 5 / 6 ГГц и функцией Multi-Link Operation. Bluetooth версии 5.4 обеспечивает стабильное соединение с периферией. В комплект входит Wi-Fi антенна — устанавливается на разъёмы задней панели. Для использования диапазона 6 ГГц необходим совместимый роутер Wi-Fi 7 или Wi-Fi 6E; в сетях Wi-Fi 5/6 адаптер работает в режиме совместимости.

Питание, охлаждение и оверклокинг

Подсистема питания 14+2+2 фазы на X870M Aorus Elite WiFi7 Ice

Gigabyte X870M Aorus Elite WiFi7 Ice реализует схему питания 14+2+2 фаз с пассивным охлаждением зоны VRM, чипсета и обоих слотов M.2. Основной разъём питания — 24-pin, процессорный — 8-pin EPS. По наблюдениям редакции FormulaTV, пассивное охлаждение VRM эффективно справляется с тепловыделением процессоров Ryzen 7 9700X в штатном режиме. При длительном разгоне Ryzen 9 9950X рекомендуется обеспечить активный обдув зоны VRM потоком от корпусного вентилятора.

Разъёмы для вентиляторов и RGB-подсветка

Gigabyte X870M Aorus Elite WiFi7 Ice предлагает 1 × 4-pin для кулера CPU, 1 × 4-pin для помпы СЖО, 3 × 4-pin для корпусных вентиляторов. Для подсветки — 3 разъёма 5V ARGB (3-pin) и 1 разъём 12V RGB (4-pin). Управление синхронизацией осуществляется через GIGABYTE Control Center. Цветовая схема «Ice» подразумевает белые акценты в оформлении PCB и радиаторов — вписывается в светлые сборки.

Совет от Редакции FormulaTV: «При выборе корпуса под эту плату учитывайте, что mATX 244 × 244 мм — квадратный форм-фактор стандартного размера для mATX. Убедитесь, что выбранный корпус совместим именно с mATX-платами, а не только с Mini-ITX: некоторые бюджетные корпуса класса Micro-ATX физически вмещают платы 244 × 244 мм, но не обеспечивают нормальную кабель-менеджмент зону».

Дизайн и возможности сборки

Форм-фактор mATX и компоновка Gigabyte X870M Aorus Elite WiFi7 Ice

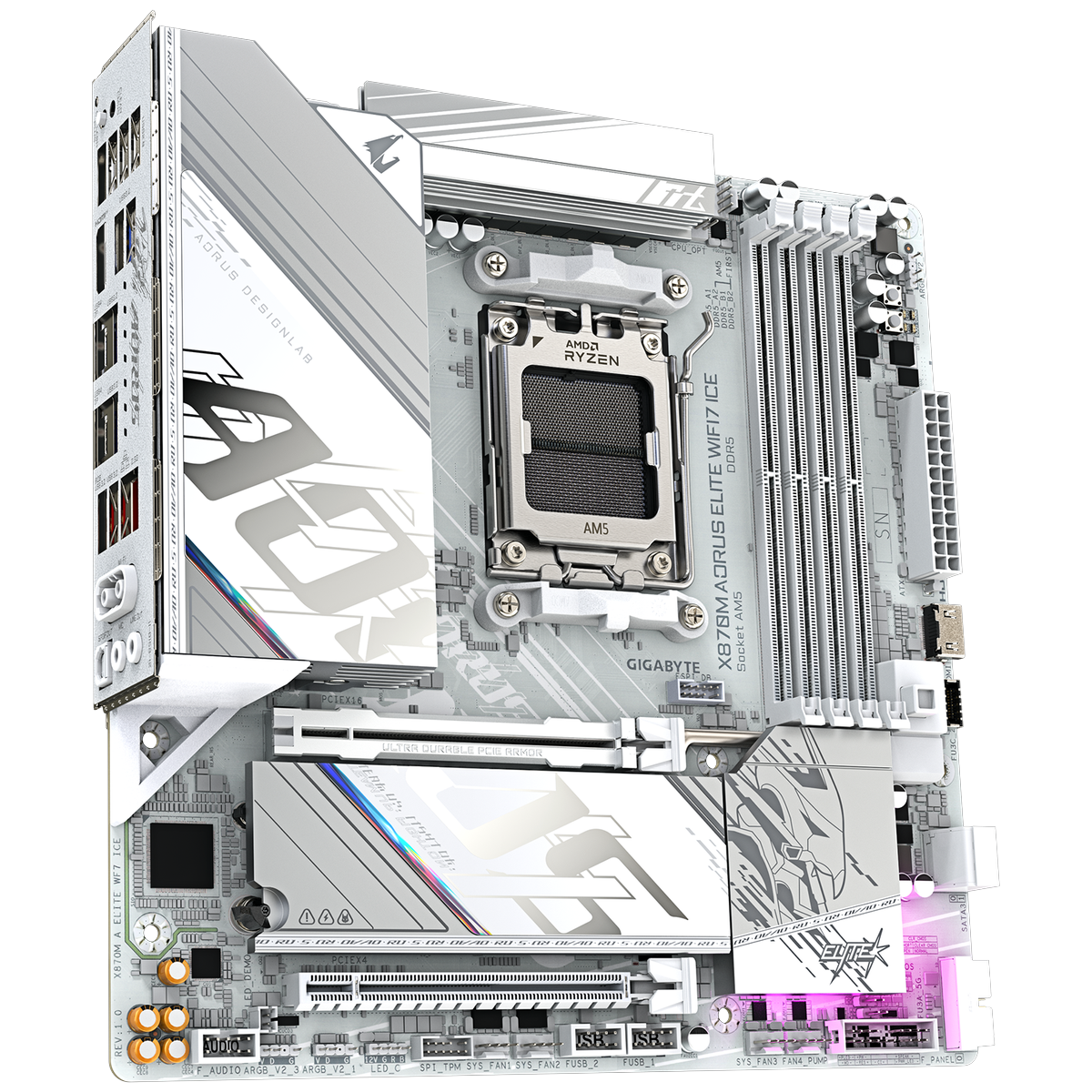

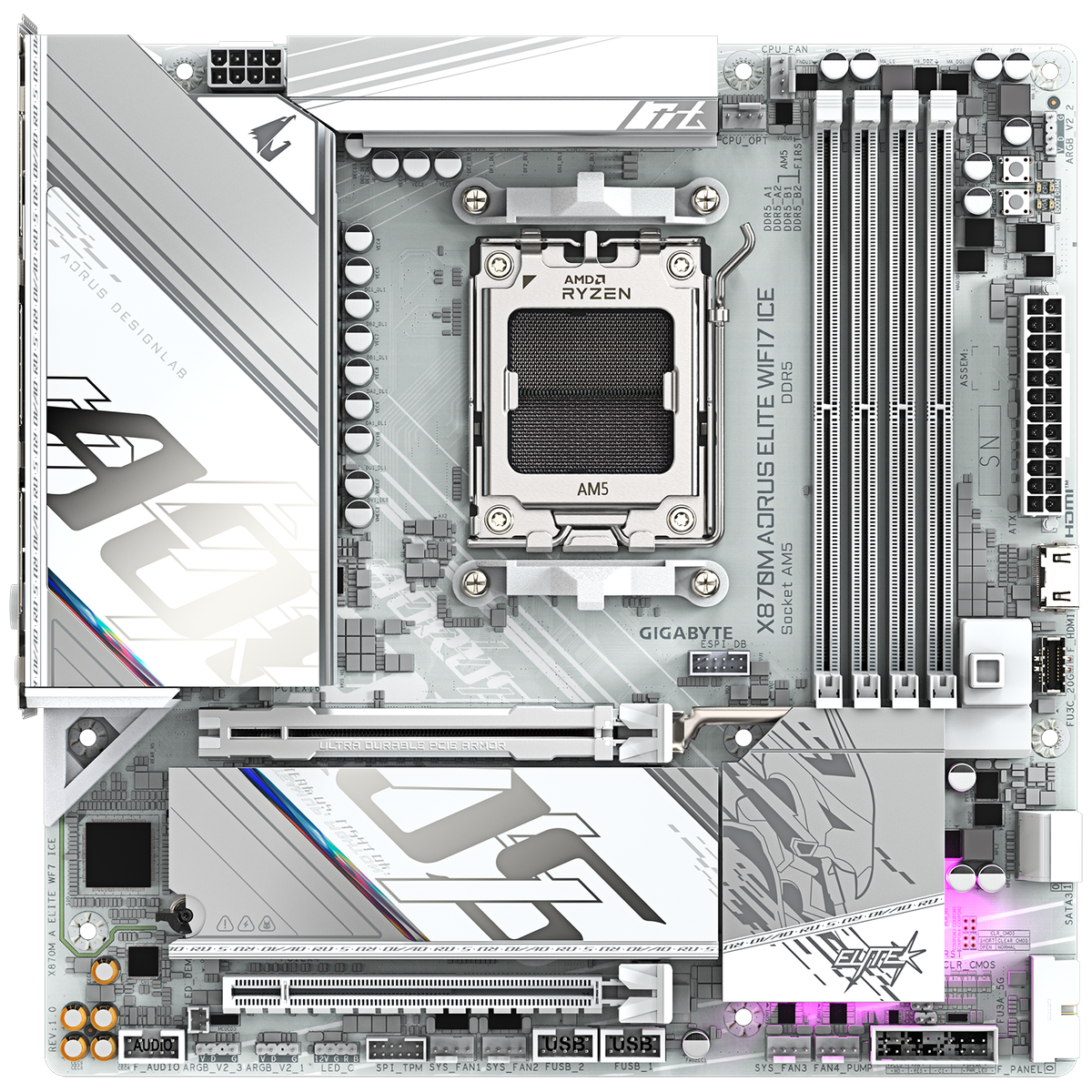

Gigabyte X870M Aorus Elite WiFi7 Ice выполнена в форм-факторе mATX (244 × 244 мм) в серо-белой цветовой схеме. Компоновка предполагает привычное расположение сокета AM5 в верхней части, слотов DDR5 справа, PCIe-слотов в нижней зоне. Наличие кнопок включения, перезагрузки, очистки CMOS и Q-Flash Plus непосредственно на плате удобно при стендовой сборке и отладке вне корпуса. Тип поставки — RTL; в комплекте: материнская плата, комплект кабелей, Wi-Fi антенна, документация.

Звук и мультимедиа

Встроенный аудиокодек Realtek ALC1220 на X870M Aorus Elite WiFi7 Ice

Gigabyte X870M Aorus Elite WiFi7 Ice оснащена аудиокодеком Realtek ALC1220 с поддержкой схемы 7.1 и оптическим выходом TOSLINK на задней панели. ALC1220 — один из наиболее распространённых кодеков в платах среднего и высокого класса; он обеспечивает по данным производителя отношение сигнал/шум выше 108 дБ, что достаточно для качественных студийных наушников и активной акустики. Для профессиональной работы со звуком или стримеров с требованием к низкой задержке уместна внешняя звуковая карта USB.

С чем сравнить в России

На рынке России в сегменте mATX AM5 с чипсетом X870 или B650E конкурентами X870M Aorus Elite WiFi7 Ice являются несколько актуальных решений.

По наблюдениям редакции FormulaTV, Gigabyte X870M Aorus Elite WiFi7 Ice выделяется наличием 14+2+2 фаз питания и двух USB4 при форм-факторе mATX — параметры, характерные скорее для ATX-плат среднего класса.

Как мы к этому пришли — эволюция платформы AM5

Платформа AM5 появилась в 2022 году вместе с Ryzen 7000 (Raphael) и заменила AM4 после восьми лет жизни. Ключевые изменения: переход с DDR4 на DDR5, новый сокет LGA1718 (вместо PGA AM4), поддержка PCIe 5.0 для видеокарт и накопителей. Первые чипсеты X670/B650 обеспечивали PCIe 5.0 только на уровне видеокарты; X870 расширил этот стандарт на все ключевые интерфейсы, включая M.2. Wi-Fi 7 стал стандартом для плат X870 по аналогии с тем, как Wi-Fi 6E закрепился в X570/B550 поколении. Поддержка Granite Ridge (Ryzen 9000) продлила актуальность платформы: по информации производителя AMD, сокет AM5 официально поддерживается минимум до 2027 года.

Инженерный компромисс

Главный trade-off X870M Aorus Elite WiFi7 Ice — это форм-фактор vs количество SATA-портов. При переходе с AM4 mATX пользователи нередко имели 4–6 SATA-портов; здесь их только два. AMD X870 перераспределяет пропускную способность в пользу PCIe 5.0 и USB4, оставляя меньше линий для устаревшего интерфейса. Если в вашей системе больше двух SATA-устройств — потребуется внешний SATA-контроллер в слот PCIe 4.0 x4 или замена HDD на NVMe. Второй компромисс: восьмипиновый коннектор питания CPU вместо 16-pin (8+8). Для Ryzen 7 9700X и ниже это не проблема; при длительном разгоне Ryzen 9 9950X с TDP выше 170 Вт — пограничный случай.

Взгляд с другой стороны

Контраргумент. Зачем переплачивать за X870, если B650E mATX стоит дешевле и тоже поддерживает PCIe 5.0 x16 для GPU?

Когда валиден. Если вы не используете USB4, Wi-Fi 7 и PCIe 5.0 накопитель одновременно — функциональная разница незначительна. B650E-платы mATX с Wi-Fi 6E закрывают большинство задач при меньших затратах.

Ответ. X870M Aorus Elite WiFi7 Ice рациональна, когда нужны два USB4 (для Thunderbolt-хаба или eGPU), Wi-Fi 7 для будущего роутера и гарантированная поддержка Ryzen 9000-серии без обновления BIOS. Если ни одна из этих функций не входит в план — B650E mATX объективно практичнее по соотношению цена/необходимый функционал.

Ошибки и их цена

1) Установить планки DDR5 в слоты A1+B1 вместо A2+B2 — потеря двухканального режима и снижение производительности памяти на 20–30% в задачах, чувствительных к пропускной способности. Правило: дальние от сокета слоты (A2+B2) — первыми.

2) Не активировать XMP/EXPO-профиль после установки быстрых модулей — система запустится на 4800 МГц (JEDEC), а не на заявленных 6000+ МГц. Одно включение в UEFI при первом запуске решает задачу.

3) Подключить монитор к HDMI-порту задней панели при наличии дискретной видеокарты — сигнал пойдёт через встроенную графику APU (если есть) или не появится вовсе с чистым CPU Granite Ridge без iGPU. HDMI на плате предназначен исключительно для APU серии Phoenix.

Совет от Редакции FormulaTV: «Кнопка Q-Flash Plus позволяет обновить BIOS до сборки нового Ryzen без установки процессора в сокет. Если планируете покупать Ryzen 9000 и плата пришла со старой прошивкой — обновите BIOS заранее с USB-накопителя в FAT32: вставьте файл прошивки с сайта Gigabyte в корень накопителя, подайте питание ATX без CPU и нажмите кнопку Q-Flash Plus. Процедура занимает 3–5 минут».
