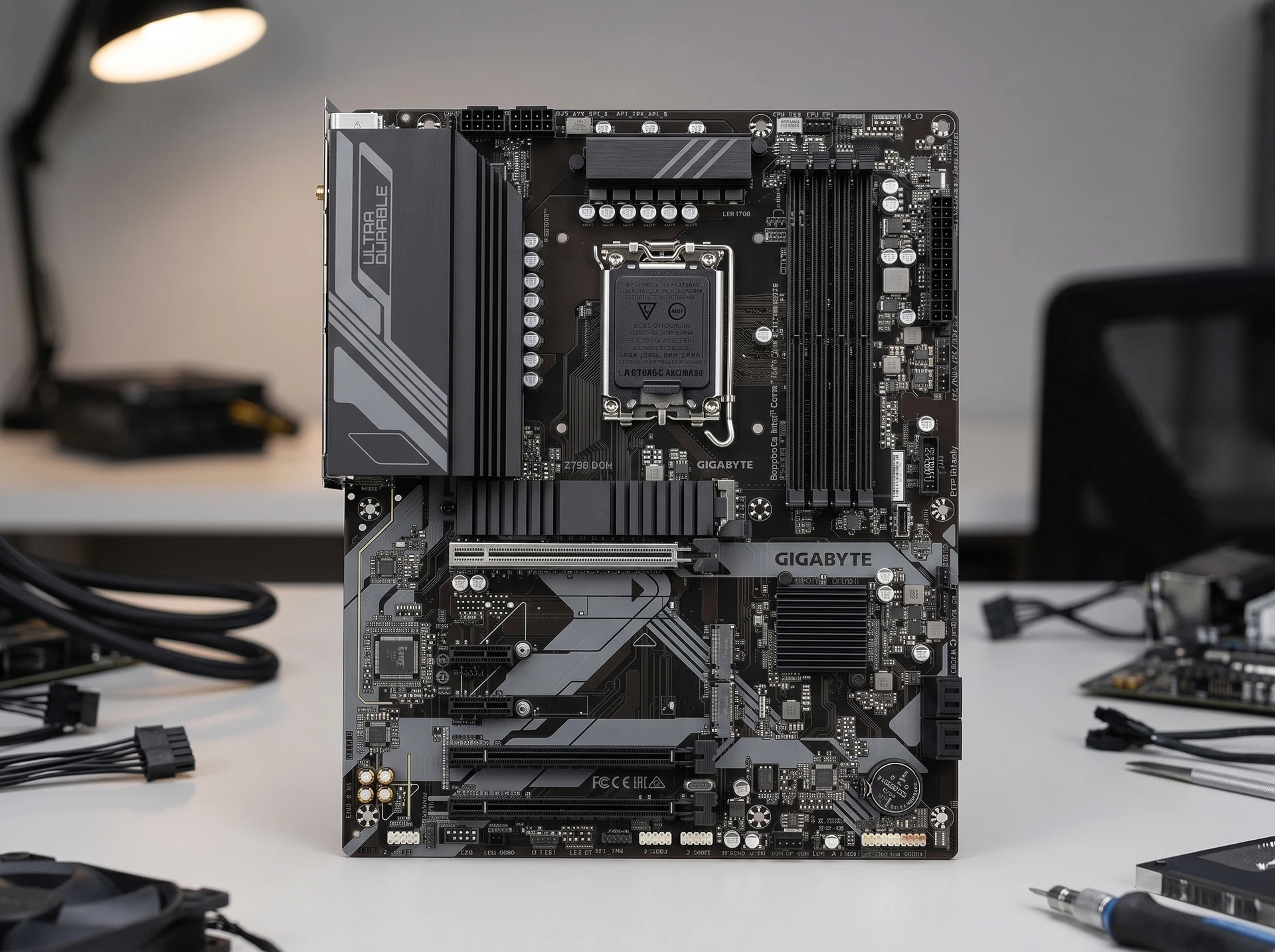

Материнская плата Gigabyte Z790 D AX, Socket LGA 1700, Intel Z790, ATX, RTL

Gigabyte Z790 D AX — материнская плата формата ATX на сокете LGA 1700 с чипсетом Intel Z790, поддерживающая процессоры Alder Lake, Raptor Lake и Raptor Lake Refresh с памятью DDR5 до 7600 МГц — решение для сборки производительного десктопа с беспроводной связью Wi-Fi 6E из коробки.

• Чипсет и сокет: Intel Z790, Socket LGA 1700
• Память: DDR5, 4 слота, до 256 ГБ, 4400–7600 МГц
• Беспроводная связь: Intel Wi-Fi 6E AX211, Bluetooth 5.3
• Для кого: сборки на Core 12–14 поколения, игровые и рабочие ПК, апгрейд с DDR4

Коротко — для кого эта материнская плата

Gigabyte Z790 D AX — выбор тех, кто собирает или обновляет десктоп на процессорах Intel 12–14 поколения и хочет получить актуальную платформу: DDR5, PCIe 5.0 для видеокарты, три слота M.2 и встроенный Wi-Fi 6E без дополнительных карт расширения. Плата закрывает большинство задач — от игровой до рабочей станции — без переплаты за флагманские функции вроде многофазного питания под экстремальный разгон или Thunderbolt.

Главные плюсы и ограничения Z790 D AX

По совокупности характеристик Gigabyte Z790 D AX представляет сбалансированный вариант в сегменте плат на Z790 без завышенной цены за оверклокерские излишества.

• ✓ Встроенный Intel Wi-Fi 6E AX211 и Bluetooth 5.3 — не нужна отдельная карта расширения
• ✓ Три слота M.2 (все PCIe 4.0) — место для быстрых SSD под систему, игры и хранилище
• ✓ PCIe 5.0 x16 для видеокарты — актуальный стандарт для видеокарт текущего поколения
• ✓ DDR5 до 7600 МГц, 256 ГБ максимум — запас для профессиональных задач

• ✗ Питание VRM 12+1+1 фаз — достаточно для большинства CPU, но не для экстремального разгона старших i9
• ✗ Только 4 порта SATA — при наличии нескольких 2,5″/3,5″ накопителей слоты быстро исчерпываются
• ✗ Нет Thunderbolt 4 на задней панели — актуально для подключения профессиональных периферийных устройств

Платформа, процессоры и память — что поддерживается

Gigabyte Z790 D AX и совместимые процессоры Intel

Gigabyte Z790 D AX поддерживает все три волны процессоров на LGA 1700: Alder Lake (12-е поколение), Raptor Lake (13-е) и Raptor Lake Refresh (14-е). Это означает, что плата работает с линейкой от Core i3 до Core i9 текущих и предыдущего поколений — без замены платформы при апгрейде внутри этого сокета.

Питание процессора реализовано через два разъёма 8-pin + 8-pin, что обеспечивает стабильное энергоснабжение даже мощных CPU под нагрузкой. Схема питания VRM насчитывает 12+1+1 фаз — достаточно для стабильной работы Core i7 и i9 в штатном и умеренном разгонном режиме. BIOS выполнен на 256 Мб Flash ROM с прошивкой UEFI AMI; на плате предусмотрена кнопка Q-Flash Plus, позволяющая обновить BIOS без установленного процессора и памяти.

Совет от Редакции FormulaTV: «Перед сборкой рекомендуем проверить актуальность BIOS через официальный сайт GIGABYTE — особенно при использовании процессоров Raptor Lake Refresh (14-е поколение): ранние версии прошивки могут не включать полную поддержку старших моделей. Кнопка Q-Flash Plus позволяет сделать это до установки CPU.»

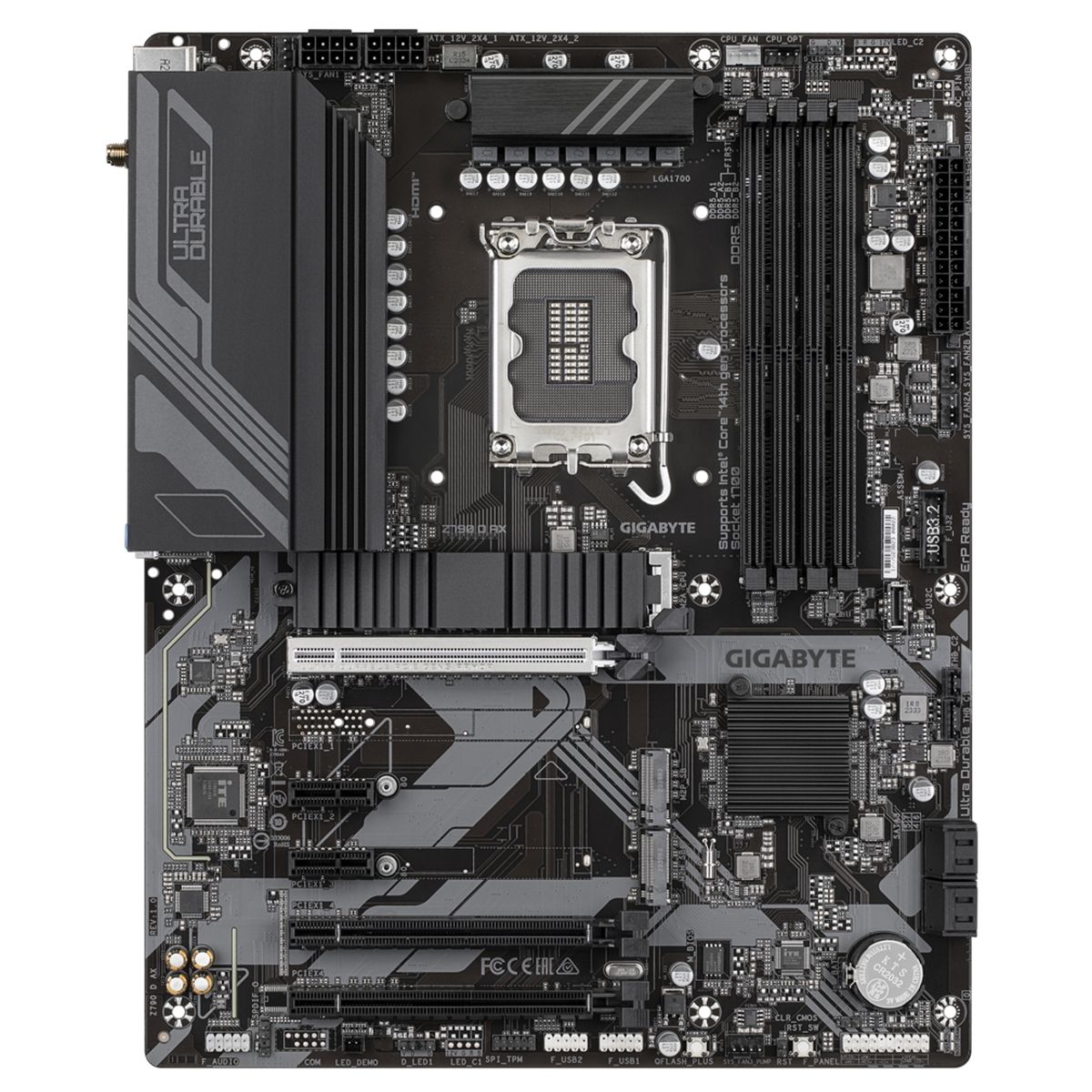

DDR5 на Z790 D AX — диапазон частот и объём

Gigabyte Z790 D AX оснащена четырьмя слотами DIMM под DDR5 в двухканальном режиме, поддерживая частоты от 4400 до 7600 МГц — широкий диапазон, позволяющий как работать с бюджетными модулями DDR5-4800, так и раскрыть потенциал высокочастотных комплектов. Максимальный объём памяти составляет 256 ГБ.

Для большинства игровых и рабочих задач оптимальным по соотношению цена/производительность считается диапазон DDR5-6000–6400 МГц в двухканале. Работа с памятью DDR4 на этой плате не предусмотрена — платформа Z790 D AX исключительно DDR5. По информации производителя, плата прошла тестирование совместимости с широким спектром комплектов памяти, однако для стабильной работы на частотах выше 6400 МГц рекомендуется проверять список совместимости на сайте GIGABYTE.

Накопители и слоты расширения — хранилище без компромиссов

Три слота M.2 и четыре SATA на Gigabyte Z790 D AX

Gigabyte Z790 D AX предлагает три слота M.2: первый поддерживает форматы 2280 и 22110 (PCIe 4.0 x4), второй — 2280 (PCIe 4.0 x4), третий — 2280 с выбором между SATA и PCIe 4.0 x4. Все три работают на шине PCIe 4.0, обеспечивая скорость до ~7000 МБ/с для накопителей верхнего ценового сегмента.

Один из слотов M.2 закрыт пассивным радиатором для отвода тепла — особенно актуально под длительными нагрузками при записи больших объёмов данных. Дополнительно на плате размещены 4 разъёма SATA, поддерживающие RAID-массивы уровней 0, 1, 5, 10. Массивы RAID аналогично доступны для M.2 PCIe-накопителей. По наблюдениям редакции FormulaTV, сборки с двумя M.2 PCIe 4.0 и парой SATA-дисков работают без конфликтов ресурсов.

PCIe 5.0 x16 и слоты расширения на Z790 D AX

Gigabyte Z790 D AX располагает основным слотом PCIe 5.0 x16 для видеокарты — это актуальный стандарт для видеокарт GeForce RTX 50-й и Radeon RX 7000-й серий. Дополнительно присутствуют слот PCIe 4.0 x4 и слот PCIe 3.0 x1 для карт расширения.

Такая конфигурация позволяет одновременно установить видеокарту, дискретную звуковую карту или сетевой адаптер 10G, не жертвуя при этом производительностью основного GPU. Пропускная способность PCIe 5.0 x16 составляет 128 Гбит/с — в два раза выше, чем у PCIe 4.0 того же размера, что исключает влияние шины на скорость видеокарт ближайших поколений.

Совет от Редакции FormulaTV: «При одновременном использовании всех трёх M.2 и слота PCIe 4.0 x4 — проверьте документацию на распределение линий PCIe: некоторые конфигурации могут снижать пропускную способность отдельных слотов. Для большинства пользовательских сборок с одним SSD под систему и одним под игры это не критично.»

Беспроводная связь и порты — подключение без компромиссов

Wi-Fi 6E и Bluetooth 5.3 на Gigabyte Z790 D AX

Gigabyte Z790 D AX оснащена модулем Intel Wi-Fi 6E AX211, работающим в диапазонах 2,4 / 5 / 6 ГГц по стандарту 802.11ax. Диапазон 6 ГГц — отличительная черта Wi-Fi 6E — менее загружен и обеспечивает более стабильное соединение в условиях насыщенного радиоэфира городских квартир.

Проводная сеть реализована через адаптер 2,5 Гбит/с с портом RJ-45 на задней панели — достаточно для работы с NAS, высокоскоростным интернетом и локальной передачей данных. Bluetooth 5.3 обеспечивает подключение гарнитур, геймпадов и другой периферии. По данным GIGABYTE, модуль AX211 устанавливается в слот M.2 (E) типа — при необходимости его можно заменить на другой совместимый адаптер.

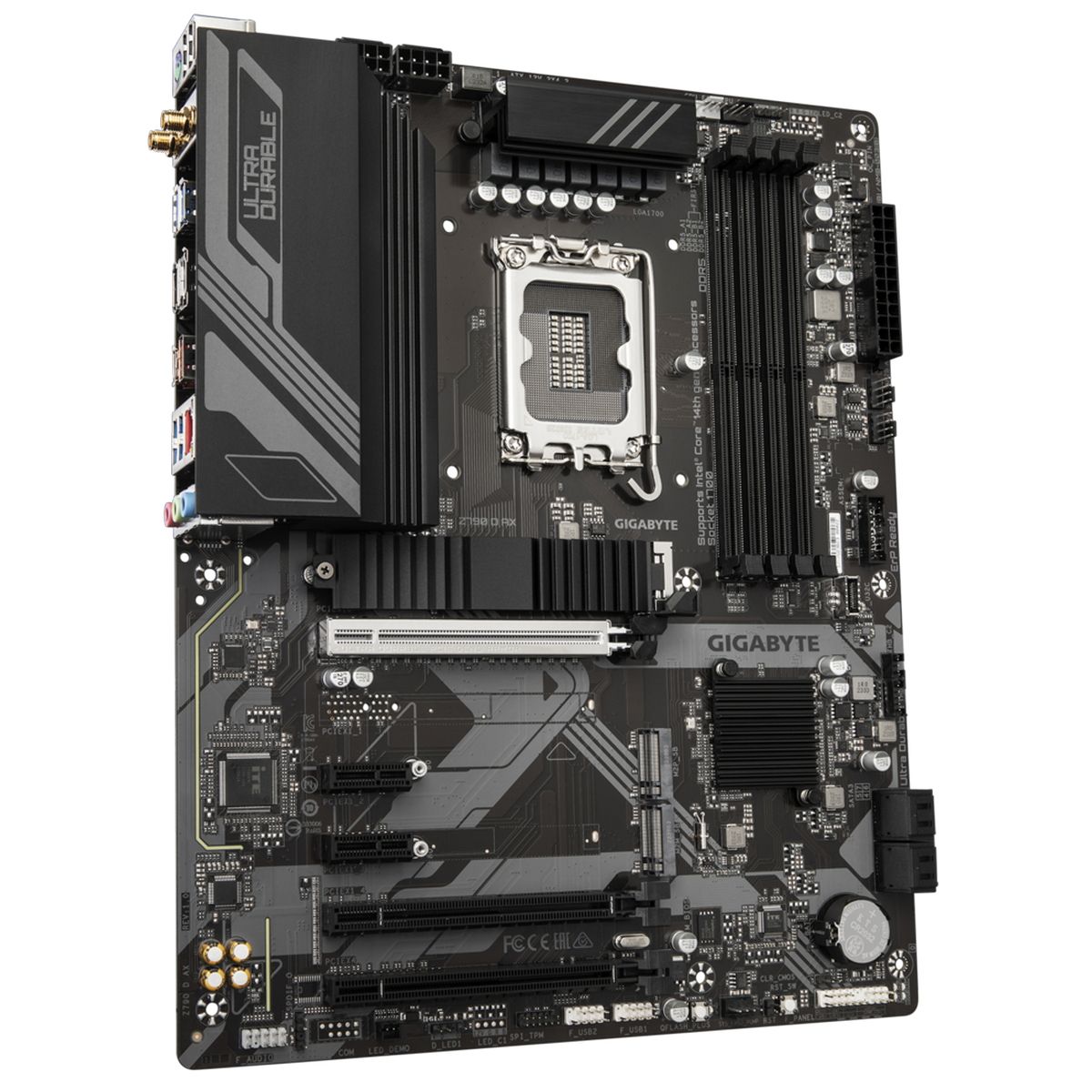

Задняя панель и USB-порты Z790 D AX

На задней панели Gigabyte Z790 D AX расположены: 1 × USB 3.2 Gen 2 Type-A (10 Гбит/с), 4 × USB 3.2 Gen 1 Type-A (5 Гбит/с), 2 × USB 2.0, 1 × USB 3.2 Gen 2 Type-C (10 Гбит/с), а также видеовыходы HDMI и DisplayPort для использования встроенной графики процессора.

На плате дополнительно предусмотрены внутренние разъёмы: 1 × USB 3.2 Gen 1 (19-pin), 2 × USB 2.0 (9-pin) и 1 × USB 3.2 Gen 1 Type-C — для подключения портов на передней панели корпуса. Суммарно это обеспечивает достаточный набор USB для периферии среднего игрового или рабочего стола без концентратора.

Охлаждение, питание и подсветка

Пассивное охлаждение VRM и M.2 на Z790 D AX

Gigabyte Z790 D AX оснащена пассивными радиаторами на зонах VRM, чипсете и одном из слотов M.2. Это снижает температуру ключевых компонентов под длительной нагрузкой без дополнительного шума от вентиляторов.

Для управления охлаждением на плате предусмотрены: два 4-pin разъёма для процессорного кулера (один из них поддерживает помпу СЖО), три 4-pin разъёма для корпусных вентиляторов. Этого достаточно для сборки с башенным кулером и тремя корпусными вентиляторами без платы-хаба. По наблюдениям редакции FormulaTV, конфигурация радиаторов Gigabyte Z790 D AX справляется с тепловыделением VRM при работе с Core i7-13700 в штатных режимах.

ARGB-подсветка и синхронизация на Z790 D AX

Gigabyte Z790 D AX имеет два разъёма 5V-D-G (3-pin) для подключения ARGB-лент и устройств с адресуемой подсветкой. Управление осуществляется через фирменное ПО GIGABYTE RGB Fusion.

Решение рассчитано на тех, кто хочет базовую синхронизацию подсветки корпуса и кулера без сложных настроек. Два разъёма позволяют подключить, например, вентиляторы и полосу подсветки одновременно. Разъёмов RGB 12V (4-pin) для неадресуемой подсветки в спецификации не указано — следует проверять совместимость аксессуаров перед покупкой.

Совет от Редакции FormulaTV: «Если планируете сборку в корпусе с темпированным стеклом и ARGB-вентиляторами — убедитесь, что у вентиляторов стандартный 3-pin ARGB-разъём (5V). Большинство современных корпусных вентиляторов Deepcool, ID-Cooling и be quiet! с ARGB совместимы с разъёмами Z790 D AX напрямую.»

С чем сравнить в России — Z790 D AX среди конкурентов

Gigabyte Z790 D AX конкурирует с несколькими платами на Z790 схожего позиционирования, доступными в России. Ниже — сравнение по ключевым параметрам в формате ATX.

Как мы к этому пришли — эволюция платформы Intel LGA 1700

Платформа LGA 1700 появилась с выходом Alder Lake в конце 2021 года и стала первой для Intel с переходом на архитектуру с производительными и эффективными ядрами (P+E). Чипсет Z790 — следующий шаг после Z690: расширенное количество линий PCIe 4.0 от чипсета, поддержка PCIe 5.0 x16 для видеокарты и M.2, улучшенный контроллер USB.

Переход на DDR5 с этой платформой принципиален — Z790 D AX не поддерживает DDR4, в отличие от некоторых плат на B660/B760. Это осознанный выбор в сторону актуальной памяти с большим потенциалом по частотам. Raptor Lake Refresh (14-е поколение) стало последним поколением для сокета LGA 1700, что делает Z790 D AX итоговой платой этой платформы — без риска «устаревания» в рамках текущей экосистемы процессоров.

Инженерный компромисс — что выбрали конструкторы

Главный trade-off Gigabyte Z790 D AX — баланс между функциональностью и стоимостью схемы питания. Конструкторы выбрали 12+1+1 фаз VRM вместо 16+ фаз, характерных для старших моделей серии Aorus. Для 95% пользователей — Core i5, i7 и даже большинства конфигураций i9 в штатном режиме — этого более чем достаточно.

Обратная сторона: экстремальный разгон Core i9-14900K с высоким TDP под длительной нагрузкой (рендеринг, стресс-тест) может потребовать дополнительного внимания к вентиляции зоны VRM в корпусе. Плата не предназначена для соревновательного оверклокинга — это не её задача. В обмен пользователь получает Wi-Fi 6E, три M.2 и PCIe 5.0 по цене ниже флагмана.

Взгляд с другой стороны

Контраргумент. Зачем переплачивать за Z790, если B760 закрывает 90% задач при меньшей цене — без полноценного разгона CPU всё равно нет смысла в Z-серии.

Когда валиден. Если процессор не планируется разгонять вовсе, а набор портов B760 достаточен — аргумент справедлив. Экономия реальная.

Ответ. Z790 D AX оправдан, когда нужны три M.2 одновременно, PCIe 5.0 x16 для видеокарты текущего поколения, разгон памяти DDR5 выше 6000 МГц или все эти возможности в комплекте с Wi-Fi 6E. B760 при схожей периферии часто имеет два M.2 и PCIe 4.0 x16, что в перспективе 3–4 лет становится заметным ограничением.

Ошибки при выборе и сборке — и их цена

1) Установка DDR4-памяти в плату под DDR5 — физически невозможно (разные ключи разъёмов), но покупка DDR4 по ошибке приводит к возврату и задержке сборки.

2) Игнорирование обновления BIOS перед установкой Raptor Lake Refresh (14-е поколение) — без актуальной прошивки процессор может не стартовать. Q-Flash Plus позволяет обновить BIOS до установки CPU, что избавляет от необходимости искать совместимый процессор «для прошивки».

3) Выбор корпусного кулера под сокет LGA 1200 без проверки совместимости — LGA 1700 имеет другой межцентровой размер, большинство кулеров под LGA 1200 потребуют комплект переходника или замены.
