Материнская плата Maxsun B760M-N D5, Socket LGA 1700, Intel B760, mATX, RTL [6940709692387]

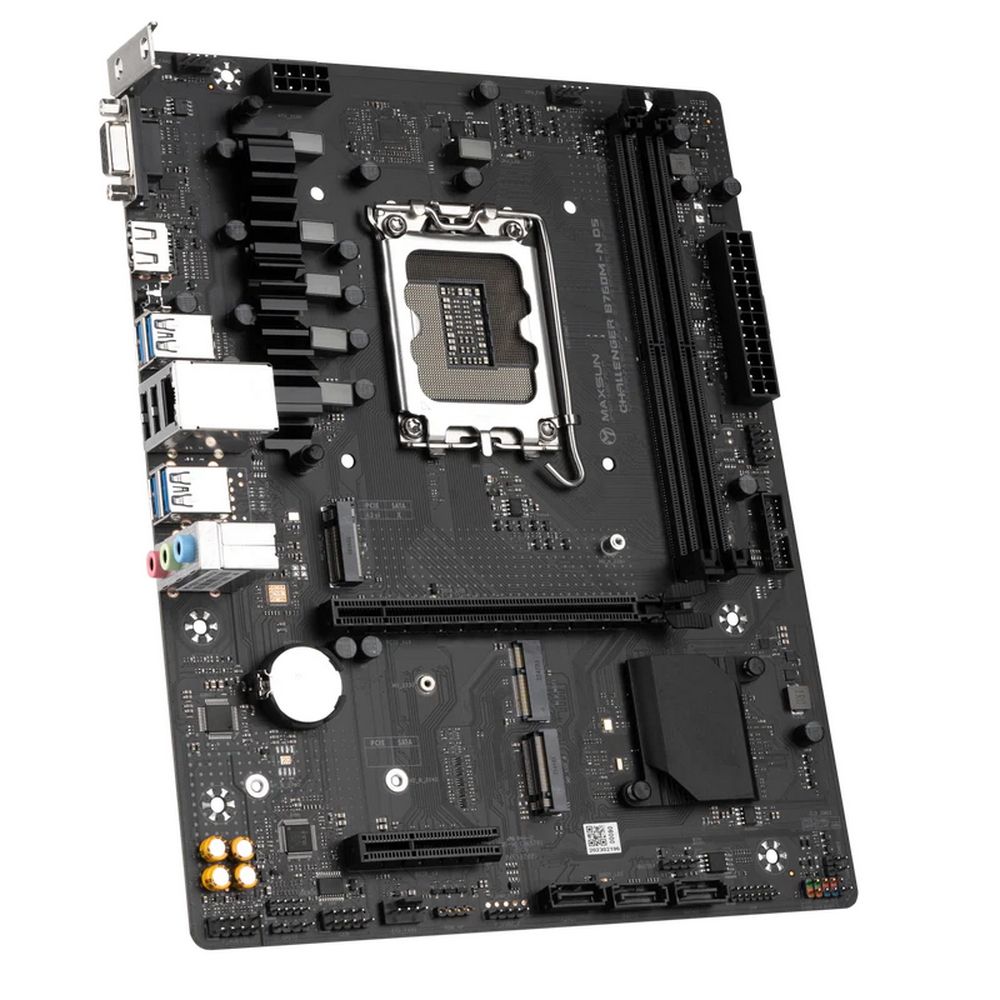

Maxsun B760M-N D5 — материнская плата форм-фактора mATX на чипсете Intel B760 с сокетом Socket LGA 1700, поддержкой процессоров Alder Lake и Raptor Lake, двумя слотами DDR5 до 96 ГБ и двумя разъёмами M.2 PCIe 4.0 — компактная основа для бюджетной и среднебюджетной сборки ПК на платформе Intel 12/13-го поколения.

• Чипсет: Intel B760, Socket LGA 1700
• Память: 2 × DDR5 DIMM, 4800–6000 МГц, до 96 ГБ
• Накопители: 2 × M.2 PCIe 4.0 x4 + 3 × SATA
• Для кого: офисный ПК, бюджетная игровая сборка, домашний компьютер

Коротко — для кого эта материнская плата

Maxsun B760M-N D5 закрывает потребности сборщика, которому нужна надёжная плата под 12-й или 13-й Intel без переплаты за функции разгона. Чипсет B760 не открывает множитель процессора — это рабочая лошадка, а не оверклокерская платформа. Два слота DDR5, два M.2 и три SATA достаточны для большинства офисных и домашних конфигураций. Формат mATX (244 × 190 мм) позволяет собрать компактный корпус, не жертвуя расширяемостью.

Главные плюсы и ограничения Maxsun B760M-N D5

Плата чётко позиционирована в нижнем ценовом сегменте и не претендует на универсальность для энтузиастов.

• ✓ Два слота M.2 PCIe 4.0 x4 — можно установить системный и игровой/рабочий SSD без занятия SATA
• ✓ DDR5 с поддержкой до 6000 МГц — актуальная платформа памяти с запасом по скорости
• ✓ USB 3.2 Gen 2×2 (Type-C) на задней панели — 20 Гбит/с для внешних быстрых накопителей
• ✓ Порт VGA (D-Sub) на задней панели — совместимость со старыми мониторами без адаптеров

• ✗ Только 2 слота памяти — максимум 96 ГБ, без возможности добавить планки позже
• ✗ Один слот PCIe 4.0 x16 — нет второго слота для дополнительной карты расширения
• ✗ Питание процессора 8 pin — при использовании старших Raptor Lake (i9) желателен блок питания с двойным EPS-разъёмом

Накопители, память и расширяемость — что умеет Maxsun B760M-N D5 по факту

Два слота M.2 PCIe 4.0 и три SATA — конфигурация хранилища

Maxsun B760M-N D5 предоставляет два разъёма M.2 в формате 2242/2280, оба работают в режиме PCIe 4.0 x4 — это позволяет установить два NVMe-накопителя четвёртого поколения с пропускной способностью до 7 ГБ/с каждый. Три разъёма SATA дополняют конфигурацию для HDD-хранилища или старых SSD. Поддерживаются RAID-массивы уровней 0, 1, 5 и 10 — актуально для домашнего медиасервера или рабочей станции с резервированием данных.

По наблюдениям редакции FormulaTV, связка двух PCIe 4.0 x4 M.2 на бюджетной плате — нечастое сочетание в этом ценовом диапазоне: обычно второй слот ограничен PCIe 3.0 x4 или SATA.

DDR5 до 6000 МГц — потенциал памяти и ограничения двухслотной конфигурации

Maxsun B760M-N D5 поддерживает DDR5 DIMM с частотами от 4800 до 6000 МГц в двухканальном режиме, максимальный объём — 96 ГБ. Для достижения двухканального режима необходимо заполнить оба слота — одна планка работает в одноканале. Ограничение: два слота вместо четырёх означают, что добавить оперативную память позже не получится — нужно сразу выбирать итоговый объём. По информации производителя, плата совместима с модулями стандарта JEDEC на 4800 МГц и XMP/EXPO-профилями до 6000 МГц.

Порты и подключение — задняя панель и внутренние разъёмы

Задняя панель Maxsun B760M-N D5 — USB, видео и сеть

На задней панели Maxsun B760M-N D5 расположены: 2 × USB 2.0, 4 × USB 3.2 Gen 1 (Type-A), 1 × USB 3.2 Gen 2×2 (Type-C, 20 Гбит/с), 1 × HDMI и 1 × VGA (D-Sub). Видеовыходы актуальны только при использовании процессора со встроенной графикой (Core с индексом без «F»). Сетевой адаптер — Realtek RTL8111H со скоростью 1 Гбит/с; Wi-Fi на плате не предусмотрен — при необходимости беспроводного подключения потребуется PCIe-адаптер или USB-донгл.

Внутренние разъёмы — корпусные порты и вентиляторы

Внутри корпуса B760M-N D5 предоставляет: 1 × USB 3.2 Gen 1 (19-pin) и 2 × USB 2.0 (9-pin) для корпусных портов, 2 разъёма для корпусных вентиляторов (4 pin), 1 разъём для кулера процессора (4 pin). Присутствует разъём RS-232 (COM) — полезен для промышленного применения, кассового оборудования или специализированной периферии. Кнопка очистки CMOS на плате упрощает сброс настроек BIOS без извлечения батарейки.

Совет от Редакции FormulaTV: «Если планируете использовать видеовыход встроенной графики — проверьте индекс процессора перед покупкой: модели с суффиксом "F" (например, Core i5-12400F) не имеют встроенного GPU, и HDMI/VGA на задней панели работать не будут. Для таких процессоров нужна дискретная видеокарта».

Питание, охлаждение и форм-фактор

Схема питания 4+1+1 фазы и пассивное охлаждение VRM

Maxsun B760M-N D5 оснащена схемой питания процессора 4+1+1 фаз с пассивным охлаждением зоны VRM и чипсета. По наблюдениям редакции FormulaTV, схема питания подобного класса стабильно работает с процессорами до Core i7 при стандартных частотах — без разгона, который B760 и не поддерживает. Подключение питания: 24-pin основной и 8-pin EPS для процессора. Тепловые пакеты Core i9 Raptor Lake могут потребовать блок питания с двумя EPS-разъёмами для надёжного запуска, хотя плата технически совместима с одним 8-pin.

Форм-фактор mATX — компактность и совместимость с корпусами

Maxsun B760M-N D5 имеет форм-фактор mATX с размерами 244 × 190 мм. Плата совместима с корпусами под mATX и ATX — большинство mid-tower и full-tower корпусов поддерживают её установку. Для компактных сборок подойдут корпуса mini-tower или mATX-форматы: плата займёт меньше места, чем стандартный ATX. Монтажные отверстия соответствуют стандарту ATX.

Совет от Редакции FormulaTV: «При сборке в компактном mATX-корпусе заранее спланируйте кабельную разводку: 24-pin и 8-pin EPS разъёмы питания расположены по краям платы, а в тесном корпусе жёсткие кабели могут мешать установке кулера. Используйте блок питания с модульной кабельной системой».

Звук и аудио

Realtek ALC897 — встроенный звук 7.1 для повседневных задач

Maxsun B760M-N D5 оснащена звуковым чипсетом Realtek ALC897 со схемой 7.1. Для офисных задач, просмотра видео и игр через обычные наушники или акустику этого достаточно. Аудиофилам и профессиональным пользователям, работающим со звуком, потребуется внешний USB-ЦАП или звуковая карта — встроенный Realtek ALC897 не рассчитан на студийное качество воспроизведения.

С чем сравнить в России?

В сегменте mATX-плат на Intel B760 с DDR5 конкурируют несколько моделей схожей ценовой категории. Ключевые отличия — в количестве слотов памяти, наличии Wi-Fi и числе фаз питания.

Как мы к этому пришли — платформа Intel B760 и её место в линейке

Intel B760 — чипсет среднего уровня поколения Raptor Lake Refresh (2022–2023), занимающий позицию между бюджетным H610 и флагманским Z790. От H610 он отличается поддержкой большего числа линий PCIe, дополнительными портами USB и возможностью разгона памяти (XMP/EXPO). От Z790 — отсутствием разгона по множителю процессора: купить Core i9-13900K на B760 технически можно, но смысла нет — потенциал процессора не раскроется.

Maxsun — китайский производитель с многолетним опытом в OEM-сегменте. Плата поставляется в RTL-упаковке с гарантией 3 года, комплектом кабелей, заглушкой I/O-панели и документацией.

Инженерный компромисс

Главный trade-off B760M-N D5 — два слота памяти вместо четырёх. Производитель сэкономил на разводке платы, что позволило снизить цену, но лишило пользователя возможности постепенного апгрейда RAM. Если начать с 16 ГБ (2 × 8 ГБ) и понять, что нужно 32 ГБ — придётся менять обе планки целиком, а не докупать две дополнительные.

Второй компромисс — один слот PCIe 4.0 x16. Для дискретной видеокарты этого достаточно, но добавить карту захвата или PCIe NVMe-расширитель без потери основного слота невозможно. Для базовой игровой или офисной сборки это некритично; для рабочей станции с несколькими картами расширения — ограничение существенное.

Совет от Редакции FormulaTV: «Если вы собираете ПК впервые и рассматриваете B760M-N D5 — сразу ставьте финальный объём оперативной памяти. Два слота DDR5 — это не "можно добавить потом", а "выбери сейчас". Оптимально: 2 × 16 ГБ DDR5-5200 для игрового ПК или 2 × 8 ГБ DDR5-4800 для офисной машины».

Взгляд с другой стороны

Контраргумент. Зачем платить за Maxsun B760M-N D5, если конкуренты за сопоставимые деньги предлагают четыре слота памяти и более мощную VRM?

Когда валиден. Если планируется сборка с большим объёмом RAM или дальнейший апгрейд — четырёхслотные платы объективно гибче. Gigabyte B760M DS3H DDR5 или MSI PRO B760M-P DDR5 дают возможность начать с 16 ГБ и расшириться до 64 ГБ без замены планок.

Ответ. B760M-N D5 оправдана, когда приоритет — компактность, наличие USB 3.2 Gen 2×2 (20 Гбит/с) на задней панели и два M.2 PCIe 4.0 при минимальном бюджете. Для офисной машины или начальной игровой сборки с фиксированным объёмом RAM — это рациональный выбор.

Ошибки и их цена

1) Установка процессора Core iX-XXXF без дискретной видеокарты — компьютер не запустится: нет встроенного GPU, а видеовыходы на плате работают только через iGPU. Цена: потраченное время на диагностику и обязательная покупка видеокарты.

2) Покупка одной планки DDR5 вместо комплекта 2×N ГБ — память работает в одноканальном режиме, производительность системы заметно ниже. Цена: потеря 20–40% пропускной способности памяти по сравнению с двухканальным режимом.

3) Игнорирование отсутствия Wi-Fi и покупка корпуса без возможности прокладки кабеля Ethernet — плата не имеет встроенного беспроводного адаптера. Цена: необходимость докупить PCIe Wi-Fi карту или USB-адаптер, которые занимают единственный слот PCIe или порт USB.
