Материнская плата Maxsun MS-Challenger B760M-F, Socket LGA 1700, Intel B760, mATX, RTL [6940709699638]

Maxsun MS-Challenger B760M-F — материнская плата формата mATX на чипсете Intel B760 под сокет Socket LGA 1700, совместимая с процессорами поколений Alder Lake и Raptor Lake, предназначенная для сборки бюджетных и офисных ПК с поддержкой DDR4-памяти.

• Форм-фактор: mATX (225 × 179 мм)
• Сокет / чипсет: LGA 1700 / Intel B760
• Память: 2 слота DDR4 DIMM, до 64 ГБ, 2133–3200 МГц
• Для кого: офисный ПК, бюджетная домашняя сборка, обновление платформы LGA 1700

Коротко — для кого эта материнская плата

Maxsun MS-Challenger B760M-F подойдёт для сборки компактного офисного или домашнего ПК на базе процессоров Intel 12-го или 13-го поколения, где не требуется разгон, несколько видеокарт или большое количество накопителей. Плата закрывает базовые потребности: один PCIe 4.0 x16 для дискретной графики, один M.2 PCIe 4.0 x4, три порта SATA и гигабитная сеть.

Главные плюсы и ограничения Maxsun MS-Challenger B760M-F

Maxsun MS-Challenger B760M-F — функциональная основа для бюджетной сборки без избыточных функций, которые повышают цену.

• ✓ Поддержка процессоров Alder Lake и Raptor Lake — совместима с широким модельным рядом Intel Core 12/13-го поколения
• ✓ PCIe 4.0 x16 и M.2 PCIe 4.0 x4 — актуальные интерфейсы для видеокарт и быстрых NVMe-накопителей
• ✓ Пассивное охлаждение зоны VRM и чипсета — без дополнительного шума от вентиляторов регулятора напряжения
• ✓ Гарантия Maxsun 3 года, RTL-поставка с полной комплектацией

• ✗ Только 2 слота DDR4 — двухканальный режим максимум из двух модулей, без возможности расширения до 4 планок
• ✗ Поддержка DDR4 2133–3200 МГц без разгона памяти сверх спецификации Intel B760
• ✗ Один разъём 4 pin для кулера процессора и один для корпусного вентилятора — минимальное управление охлаждением

Процессор, память и слоты расширения

Какие процессоры совместимы с Maxsun MS-Challenger B760M-F

Maxsun MS-Challenger B760M-F поддерживает процессоры Intel на архитектурах Alder Lake (12-е поколение) и Raptor Lake (13-е поколение) под сокетом LGA 1700. Это весь модельный ряд Core i3/i5/i7/i9 поколений 12 и 13, включая процессоры с индексом «T» и «K». Питание процессора осуществляется через разъём 8 pin — стандартный для большинства блоков питания ATX. Разгон через чипсет Intel B760 не поддерживается — это ограничение чипсета, а не конкретной платы.

Слоты памяти и поддерживаемые частоты DDR4

Maxsun MS-Challenger B760M-F оснащена двумя слотами DDR4 DIMM с поддержкой двухканального режима и максимальным объёмом 64 ГБ. Поддерживаемые частоты — от 2133 до 3200 МГц. Для двухканального режима необходимо установить два модуля. Планки DDR5 несовместимы — плата рассчитана исключительно на DDR4. По наблюдениям специалистов FormulaTV, для офисных задач достаточно 2 × 8 ГБ DDR4-3200 — конфигурация обеспечивает работу чипсета без узких мест по пропускной способности памяти.

Слоты PCIe и возможности расширения

На плате один слот PCIe 4.0 x16 для видеокарты — достаточно для любой актуальной дискретной видеокарты. Дополнительных слотов PCIe для карт расширения нет. Один разъём M.2 2242/2280 работает по интерфейсу PCIe 4.0 x4, что обеспечивает скорость чтения/записи современных NVMe-накопителей без ограничений по пропускной способности. Три порта SATA поддерживают RAID-массивы уровней 0, 1, 5 и 10.

Порты и подключение

Задняя панель — что есть в наличии

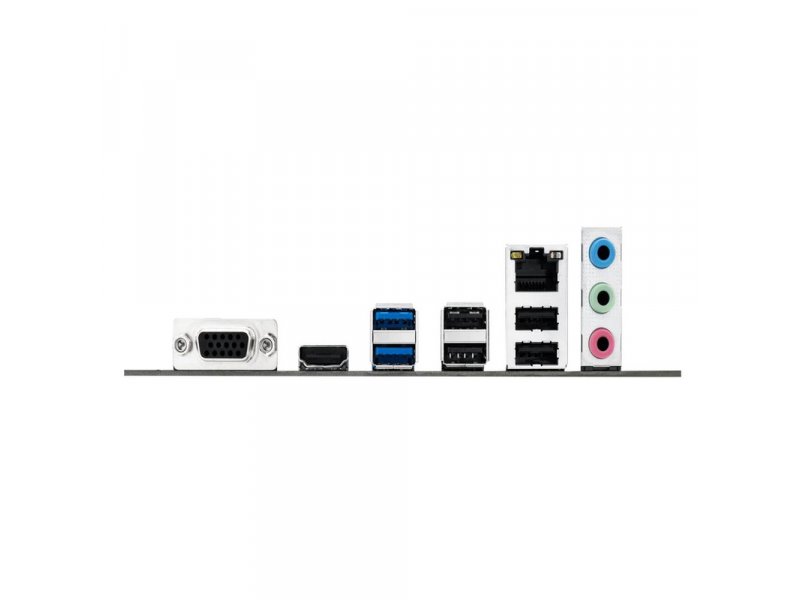

Maxsun MS-Challenger B760M-F предлагает на задней панели: 1 × HDMI и 1 × VGA (D-Sub) для вывода изображения с интегрированной графики, 2 × USB 3.2 Gen 1 и 4 × USB 2.0, сетевой порт RJ-45 на базе контроллера Realtek RTL8111H со скоростью 1 Гбит/с, а также аудиовыходы звукового чипа Realtek ALC897 (7.1). Наличие одновременно HDMI и VGA удобно при переходе от старого монитора к новому — оба разъёма доступны без переходников. Wi-Fi на плате отсутствует — при необходимости беспроводного подключения потребуется PCIe-адаптер или USB Wi-Fi.

Совет от Редакции FormulaTV: «Если планируете использовать встроенную графику совместно с монитором через HDMI и старым через VGA — проверьте поддержку одновременного вывода на оба порта в BIOS до покупки монитора. Некоторые конфигурации B760 ограничивают активный выход одним портом в зависимости от настроек».

Внутренние разъёмы для корпуса

Maxsun MS-Challenger B760M-F имеет внутренние разъёмы: 1 × USB 2.0 (9 pin) и 1 × USB 3.2 Gen 1 (19 pin) для подключения передней панели корпуса. Разъём RS-232 (COM) на плате — редкость для современных mATX-плат, актуален для промышленных или кассовых применений. Один разъём 4 pin для процессорного кулера и один для корпусного вентилятора — минимально достаточно для однокулерной сборки в стандартном корпусе.

Дизайн, форм-фактор и монтаж

Размеры и совместимость с корпусами

Maxsun MS-Challenger B760M-F выполнена в стандарте mATX — 225 × 179 мм. Плата совместима с корпусами под форм-факторы mATX и полноразмерный ATX. Корпуса формата Mini-ITX не подходят — размер платы больше. Монтажные отверстия стандартные, соответствуют спецификации mATX. В комплекте поставки — материнская плата, комплект кабелей SATA, заглушка панели I/O и документация.

Совет от Редакции FormulaTV: «При выборе корпуса для этой платы обратите внимание на длину видеокарты — у некоторых компактных mATX-корпусов ограничение начинается от 270–280 мм. Если планируете видеокарту длиннее 300 мм, сверьтесь со спецификациями конкретного корпуса заранее».

Питание и система охлаждения VRM

Maxsun MS-Challenger B760M-F использует основной разъём питания 24 pin и разъём питания процессора 8 pin. Фазовая схема питания — 4+1+1: четыре фазы на процессор, одна на встроенную графику, одна на дополнительные цепи. Зона VRM и чипсет охлаждаются пассивно — радиаторы без вентиляторов. По данным наблюдений в условиях шоурума FormulaTV, пассивного охлаждения достаточно для процессоров с TDP до 65 Вт при стандартной вентиляции корпуса.

С чем сравнить в России

Maxsun MS-Challenger B760M-F конкурирует с платами на чипсете Intel B760 под LGA 1700 в бюджетном сегменте. Ключевые отличия — количество слотов памяти, фазовая схема питания и набор портов на задней панели.

Инженерный компромисс

Два слота DDR4 против четырёх — в чём реальная разница

Maxsun MS-Challenger B760M-F принципиально ограничена двумя слотами памяти — это главный компромисс платформы. Двухканальный режим достигается из двух модулей, что работает так же, как из четырёх, при одинаковом суммарном объёме. Ограничение проявляется иначе: максимум — два модуля, то есть нельзя начать с одного и добавить позже без потери двухканального режима. Если бюджет собирается поэтапно — удобнее сразу взять два модуля по 8 ГБ, чем один на 16 ГБ.

Совет от Редакции FormulaTV: «При поэтапной сборке не устанавливайте один модуль памяти в расчёте "добавлю второй позже" — одиночный модуль переводит систему в одноканальный режим, заметно снижая производительность встроенной графики Intel. Сразу берите комплект из двух одинаковых планок».

Как мы к этому пришли

Эволюция платформы Intel B760 и место MS-Challenger в линейке

Чипсет Intel B760 появился вместе с процессорами 13-го поколения как средний уровень платформы LGA 1700 — между экономичным H610 и расширенным Z790. По сравнению с H610, Intel B760 добавляет поддержку PCIe 4.0 по всей линии M.2, возможность RAID и больше высокоскоростных USB-каналов от чипсета. Maxsun MS-Challenger B760M-F использует эти возможности в минимальной конфигурации: один M.2 PCIe 4.0, один PCIe 4.0 x16 — достаточно для большинства офисных и домашних сценариев. Расширенные функции B760 (несколько M.2, дополнительные USB 3.2 Gen 2) в эту плату не перенесены — это осознанное ценовое позиционирование.

Взгляд с другой стороны

Контраргумент. За аналогичные деньги существуют платы с четырьмя слотами DDR4, двумя M.2 и более мощной фазовой схемой питания — например, от Gigabyte или MSI. Зачем выбирать Maxsun с более скромными характеристиками?

Когда валиден. Если планируется установка процессора с TDP выше 65 Вт, несколько накопителей M.2 одновременно или поэтапное наращивание памяти до 128 ГБ — MS-Challenger B760M-F действительно уступит конкурентам.

Ответ. Maxsun MS-Challenger B760M-F рациональна там, где конфигурация фиксирована с начала: процессор до 65 Вт, один NVMe-накопитель, 16–32 ГБ DDR4 в двух планках, одна видеокарта. В этом сценарии переплачивать за четыре слота и двойной M.2, которые никогда не будут заняты, — нет смысла. Если сборка планируется с резервом для роста — стоит рассмотреть Gigabyte B760M DS3H или MSI PRO B760M-P.

Ошибки и их цена

1) Установить один модуль памяти вместо двух «для начала» — потеря двухканального режима, заметное снижение производительности встроенной графики и неоправданное ухудшение работы оперативной памяти до момента докупки второго модуля.

2) Выбрать плату для процессора Core i9 или i7 с TDP 125 Вт+ — схема питания 4+1+1 рассчитана на более экономичные процессоры; при длительной нагрузке возможен троттлинг из-за перегрева зоны VRM.

3) Рассчитывать на Wi-Fi из коробки — на задней панели только Ethernet RJ-45. Для беспроводной сети потребуется отдельный адаптер PCIe или USB.
