Материнская плата MSI A520M Pro, Socket AM4, AMD A520, mATX, RTL

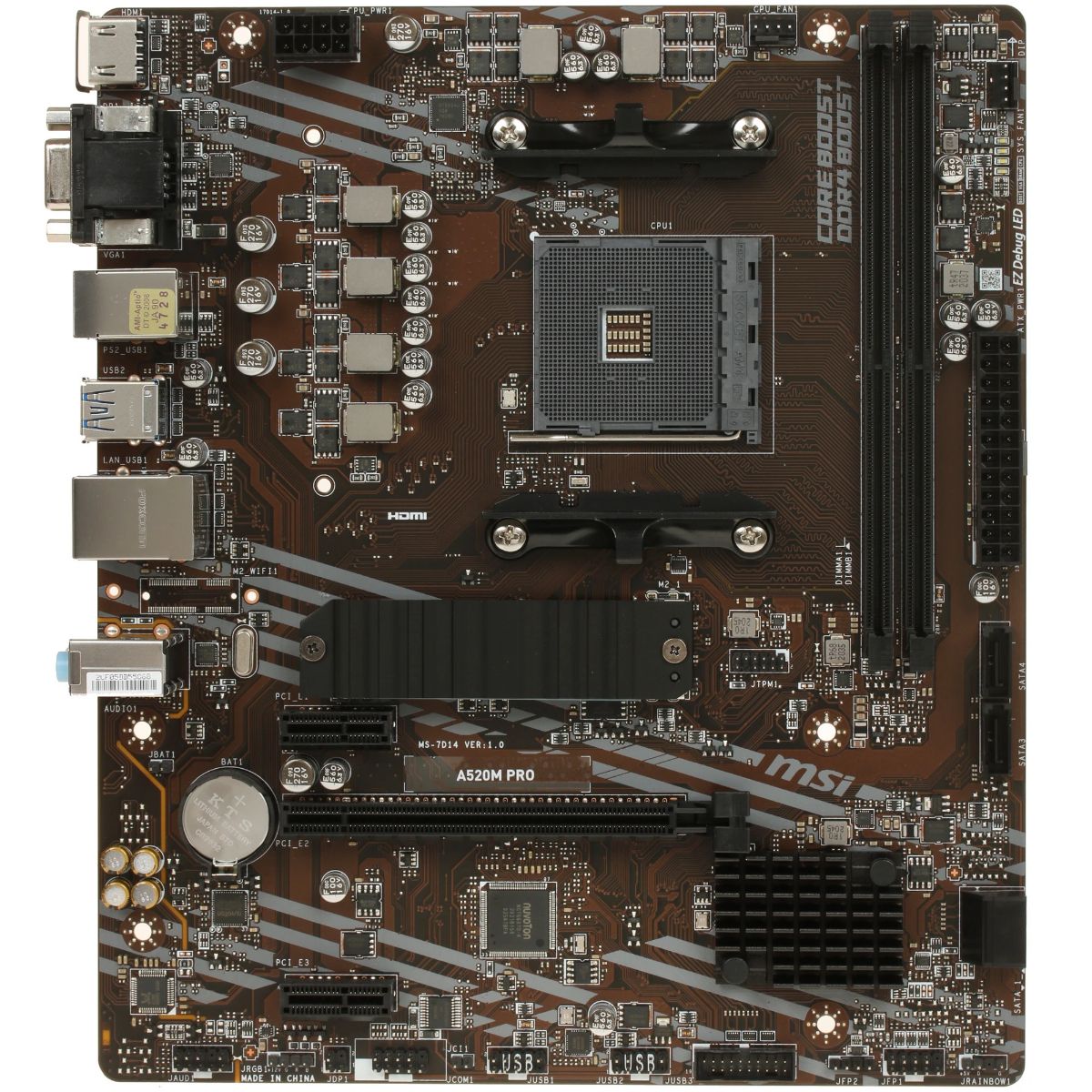

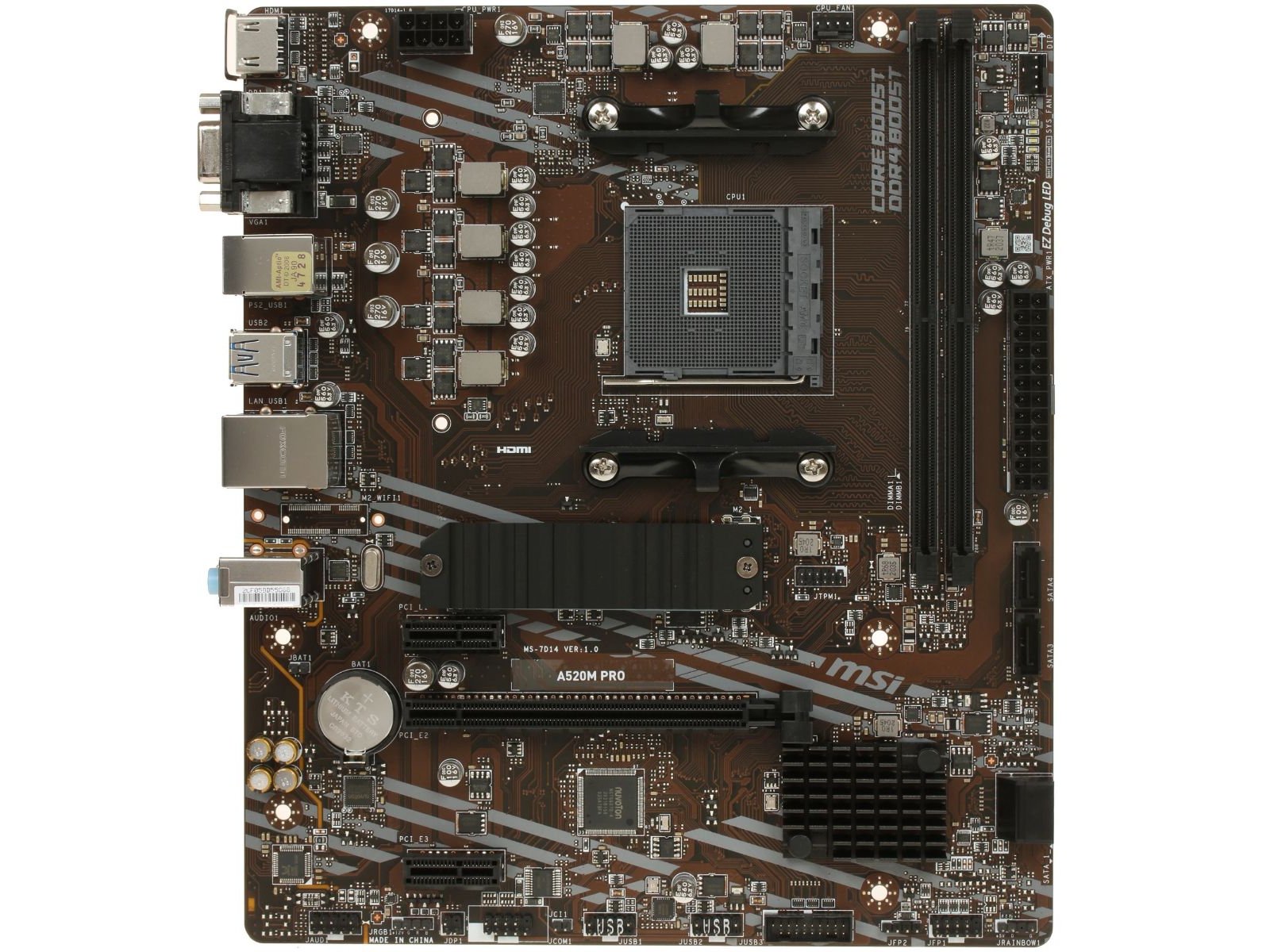

MSI A520M Pro — материнская плата формата mATX на чипсете AMD A520 с сокетом AM4, предназначенная для сборки бюджетных и офисных систем на процессорах AMD серий Matisse и Renoir. Поддерживает DDR4 с частотой до 4600 МГц, оснащена одним слотом M.2 и четырьмя портами SATA, а встроенный сетевой адаптер Realtek RTL8111H обеспечивает гигабитное соединение.

• Чипсет: AMD A520, сокет AM4
• Память: 2 слота DDR4, до 64 ГБ, 1866–4600 МГц
• Хранилище: 1 × M.2 (PCIe 3.0 x4 / SATA) + 4 × SATA
• Для кого: офисный ПК, домашняя рабочая станция, бюджетная сборка на AM4

Для кого эта материнская плата

MSI A520M Pro — рациональный выбор для тех, кто собирает экономичный ПК на платформе AM4 без претензий на разгон: чипсет A520 не поддерживает оверклокинг процессора и памяти сверх XMP-профилей. Плата закрывает задачи офисного компьютера, домашней рабочей станции и начального медиацентра — там, где важна надёжность и цена, а не предельная производительность.

Главные плюсы и ограничения MSI A520M Pro

MSI A520M Pro предлагает сбалансированный набор интерфейсов для платформы AM4 начального уровня при минимальной стоимости владения.

• ✓ Совместимость со всеми Ryzen 3/5/7 серий Matisse и Renoir на сокете AM4
• ✓ Три видеовыхода на задней панели — DisplayPort, HDMI и VGA — покрывают большинство мониторов
• ✓ Слот M.2 с поддержкой PCIe 3.0 x4 и SATA — совместим с широким диапазоном NVMe и SATA-накопителей
• ✓ RGB и ARGB разъёмы на плате — поддержка подсветки через MSI Mystic Light без дополнительных контроллеров

• ✗ Чипсет A520 не поддерживает разгон процессора — для оверклокинга нужна плата на B550 или X570
• ✗ Только два слота под оперативную память — при необходимости расширения объём ограничен заменой модулей, а не добавлением
• ✗ Один слот PCIe x16 — нет возможности установить одновременно дискретную видеокарту и вторую карту расширения

Процессор, память и платформа AM4

Какие процессоры поддерживает MSI A520M Pro

MSI A520M Pro работает с процессорами AMD серий Matisse (Ryzen 3000) и Renoir (Ryzen 4000G с интегрированной графикой) в сокете AM4. Чипсет A520 не поддерживает серии Vermeer (Ryzen 5000) в штатном режиме — совместимость определяется версией BIOS: некоторые обновления расширяли поддержку, но производитель официально гарантирует только Matisse и Renoir. Разъём питания процессора — 8-контактный EPS, шестифазная подсистема питания обеспечивает стабильную работу в штатных режимах.

Оперативная память — частоты и ограничения

MSI A520M Pro поддерживает DDR4 DIMM в двухканальном режиме с частотами от 1866 до 4600 МГц (с XMP-профилем). На плате два слота под максимум 64 ГБ суммарно — по 32 ГБ на канал. Двухканальный режим активируется при установке двух модулей; для его включения оба слота должны быть заняты. По наблюдениям специалистов FormulaTV в условиях шоурума, модули с рабочей частотой 3200–3600 МГц устанавливаются и инициализируются без дополнительных настроек на большинстве конфигураций Renoir.

Совет от Редакции FormulaTV: «Если собираете систему на Renoir (Ryzen 4000G) с интегрированной графикой — устанавливайте оба слота памяти сразу: двухканальный режим даёт встроенному GPU от 30 до 50% прироста производительности по сравнению с одним модулем в одноканальном режиме. Это единственная бесплатная возможность разгона в рамках платформы A520».

Накопители и слоты расширения

M.2 и SATA — конфигурация хранилища MSI A520M Pro

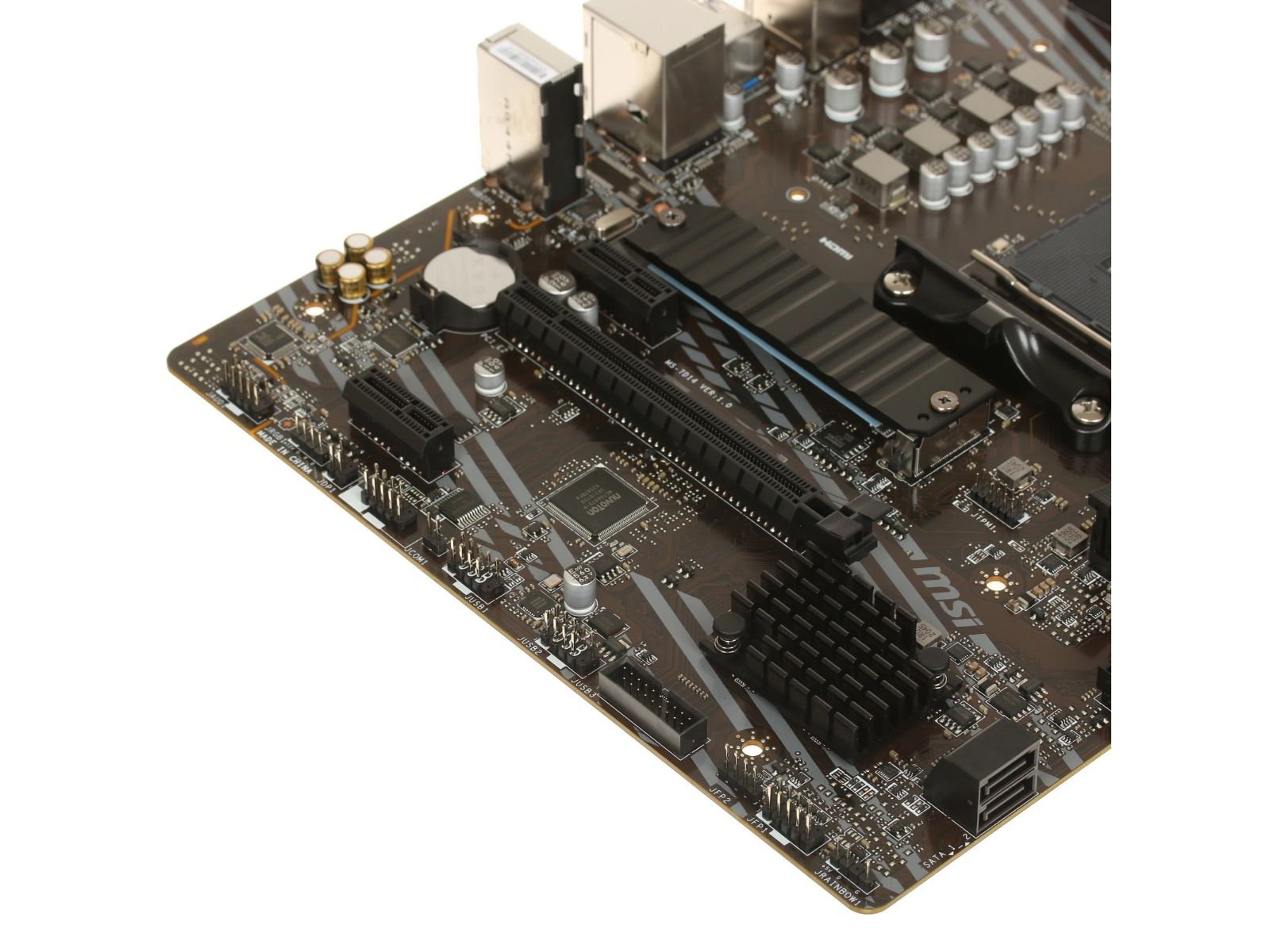

MSI A520M Pro оснащена одним слотом M.2, совместимым с форм-факторами 2242, 2260 и 2280 — как SATA, так и NVMe (PCIe 3.0 x4). Это покрывает подавляющее большинство накопителей на российском рынке. Дополнительно — четыре порта SATA III с поддержкой RAID 0, 1 и 10. Слот M.2 и чипсет прикрыты радиатором пассивного охлаждения, что важно для накопителей под длительной нагрузкой.

Слот PCIe 3.0 x16 — единственный: под дискретную видеокарту или другую карту расширения (сетевую, звуковую, ТВ-тюнер). Установить несколько карт одновременно не получится.

Задняя панель и внутренние разъёмы для периферии

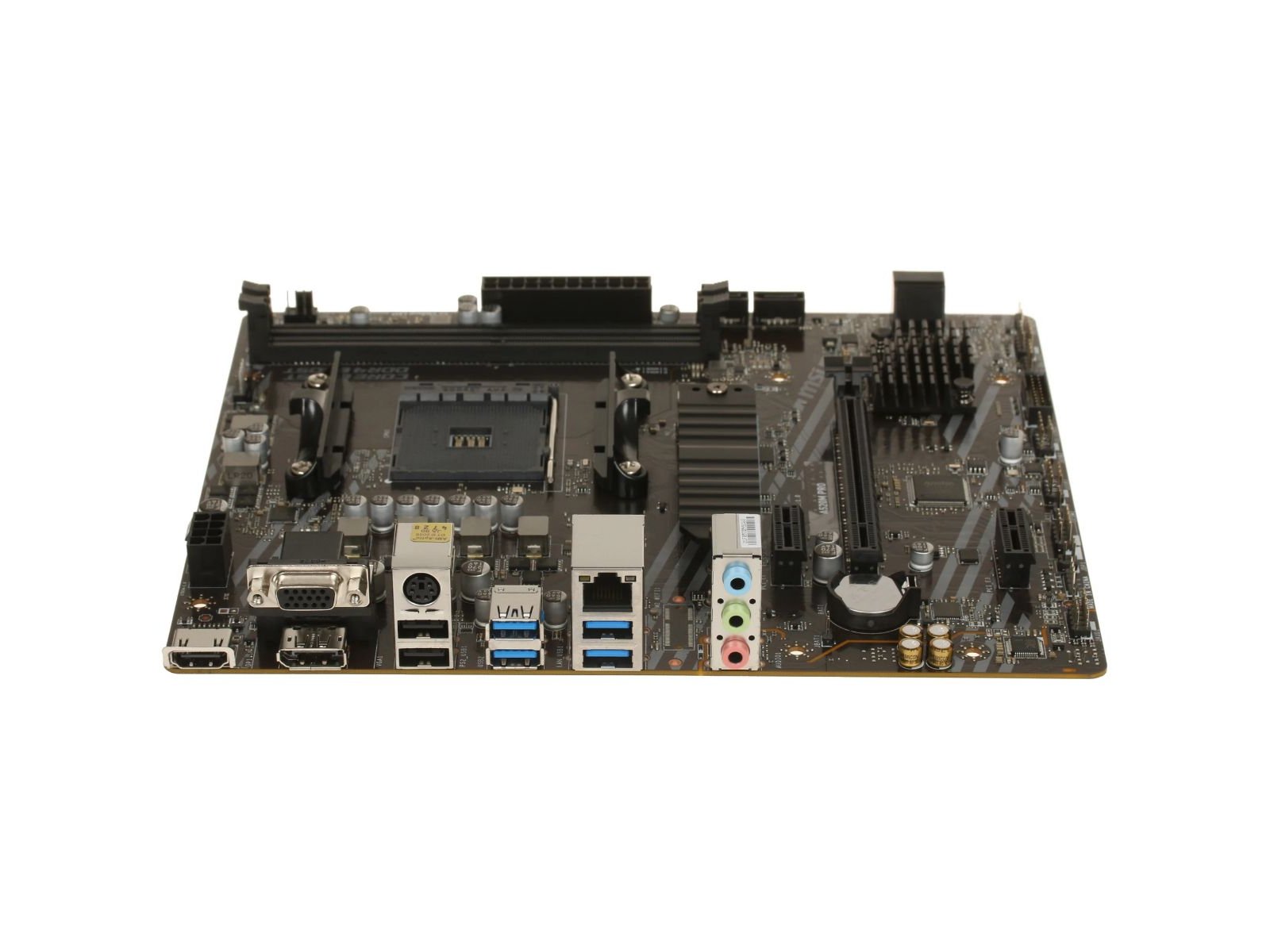

На задней панели MSI A520M Pro расположены: 2 × USB 2.0, 4 × USB 3.2 Gen 1 (тип A), сетевой порт RJ-45, аудиовыходы 7.1 (Realtek), а также три видеоразъёма — DisplayPort, HDMI и VGA (D-Sub). Наличие VGA актуально для организаций, где ещё используются мониторы предыдущего поколения.

Внутри платы — разъёмы для вывода дополнительных USB: 1 × USB 3.2 Gen 1 (19-pin) и 2 × USB 2.0 (9-pin), разъём COM (RS-232) для промышленного применения или кассовых систем, по одному разъёму 3-pin ARGB и 4-pin RGB для подсветки, а также по одному разъёму под процессорный кулер (4-pin PWM) и корпусный вентилятор (4-pin).

Дизайн, форм-фактор и установка

Размеры MSI A520M Pro и совместимость с корпусами

MSI A520M Pro выполнена в форм-факторе mATX (244 × 210 мм). Плата совместима со стандартными корпусами типоразмера mATX и ATX — последние вмещают mATX-платы за счёт унифицированной системы крепления. Компактные корпуса Mini-ITX не подойдут: там посадочные места рассчитаны только на формат 170 × 170 мм.

В комплект поставки входят: сама плата, диск с ПО, инструкция, комплект кабелей, крепёжный комплект и заглушка панели I/O. Заглушку рекомендуется установить до монтажа платы в корпус — это упрощает процесс сборки.

Совет от Редакции FormulaTV: «При сборке в компактный mATX-корпус заранее проверьте высоту процессорного кулера: плата A520M Pro не имеет ограничений по высоте кулера со стороны чипсета, но в корпусах глубиной менее 180 мм боксовые кулеры Wraith Prism для Ryzen могут не вписаться по высоте. Низкопрофильные кулеры с высотой до 60 мм — безопасный вариант для таких корпусов».

Подсветка — MSI Mystic Light и ARGB-экосистема

На плате MSI A520M Pro есть разъём 5V-D-G (3-pin) для ARGB и 12V-G-R-B (4-pin) для RGB. Управление подсветкой — через фирменное ПО MSI Mystic Light, которое синхронизирует эффекты между платой, вентиляторами и памятью от поддерживаемых производителей. Это не обязательная функция для офисного ПК, но при сборке с подсветкой корпуса плата не потребует отдельного RGB-контроллера.

С чем сравнить MSI A520M Pro в России

Плата конкурирует с несколькими решениями того же сегмента — бюджетный mATX на AM4 без оверклокинга. Ключевые отличия сосредоточены в наборе USB-портов, поддержке памяти и наличии дополнительных слотов.

По информации производителя, среди плат A520 с тремя видеовыходами одновременно MSI A520M Pro — одна из немногих, где на задней панели есть DisplayPort наряду с HDMI и VGA. Для конфигураций с двумя мониторами разных стандартов это существенно.

Как мы к этому пришли — эволюция платформы AM4

Платформа AM4 выпускается с 2016 года и прошла путь от чипсетов серии 300 до A520/B550/X570. AMD A520 появился в 2020 году как замена A320 с добавлением USB 3.2 Gen 1 и PCIe 3.0 для M.2 при сохранении принципиального ограничения — отсутствия поддержки разгона.

Ключевое преимущество платформы AM4 в 2024–2025 годах — наличие широкого вторичного рынка процессоров Ryzen 3000/4000G в России при низкой стоимости самих плат. Сборка офисного ПК на базе Ryzen 5 4600G + MSI A520M Pro остаётся одним из самых экономически эффективных вариантов без дискретной видеокарты.

Инженерный компромисс

Главный trade-off платы — отказ от разгона в обмен на цену и стабильность. Чипсет A520 аппаратно блокирует изменение множителя процессора и вольтажа, что делает плату неинтересной для оверклокеров, но упрощает настройку для неопытных пользователей: система запускается с базовыми настройками без риска нестабильной работы.

Второй компромисс — два слота DDR4 вместо четырёх. Для 64 ГБ памяти нужны два модуля по 32 ГБ — они дороже, чем четыре модуля по 16 ГБ. При бюджете на 32 ГБ вопрос не возникает, но при планировании расширения через год это ограничение стоит учитывать заранее.

Взгляд с другой стороны

Контраргумент. Зачем выбирать A520, если B550 стоит немного дороже и снимает большинство ограничений — поддерживает разгон памяти, Ryzen 5000 и предлагает больше слотов расширения?

Когда валиден. Если бюджет позволяет доплатить 1 500–2 500 ₽ за B550-плату, а в планах — процессор Ryzen 5000 или разгон памяти выше XMP — аргумент полностью справедлив.

Ответ. MSI A520M Pro рациональна в двух сценариях: фиксированный бюджет без апгрейда в течение 3–5 лет (офисный ПК «поставил и забыл») и использование с APU Renoir, где разгон процессора недоступен в любом случае. Если же система под Ryzen 5000 или с перспективой разгона — B550 предпочтительнее.

Ошибки при выборе и их цена

1) Рассчитывать на Ryzen 5000 (Vermeer) без проверки BIOS — официально A520 поддерживает только Matisse и Renoir; запуск Ryzen 5000 возможен лишь с определёнными версиями прошивки и не гарантируется производителем.

2) Купить один модуль памяти 32 ГБ вместо двух по 16 ГБ — одноканальный режим даёт ощутимую потерю производительности встроенной графики APU Renoir. По данным тестов FormulaTV, это 20–40% разница во фреймрейте встроенного GPU на разных конфигурациях.

3) Игнорировать разъём ARGB/RGB при выборе корпуса — если корпус с подсветкой поддерживает только один формат (например, только ARGB 3-pin), а лента или вентиляторы 4-pin RGB, синхронизация через Mystic Light не заработает без адаптера.

Совет от Редакции FormulaTV: «Перед сборкой откройте UEFI BIOS и проверьте версию прошивки: плата поставляется с заводской версией, которая может не поддерживать нужный процессор. Если используете APU Renoir 4000G — запуск обычно проходит без предварительного обновления, но при необходимости BIOS обновляется через утилиту M-Flash прямо из интерфейса UEFI без второго процессора».
