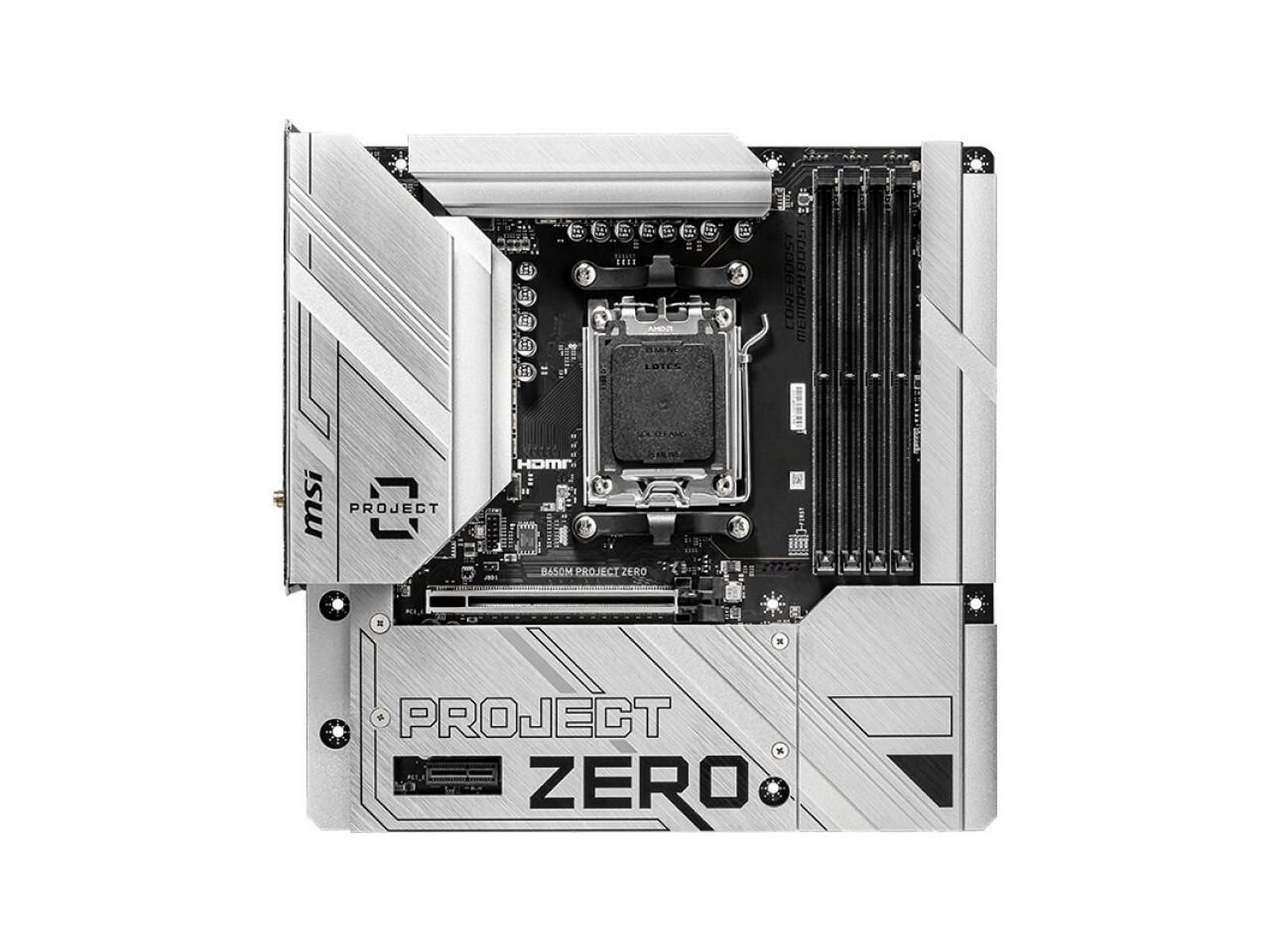

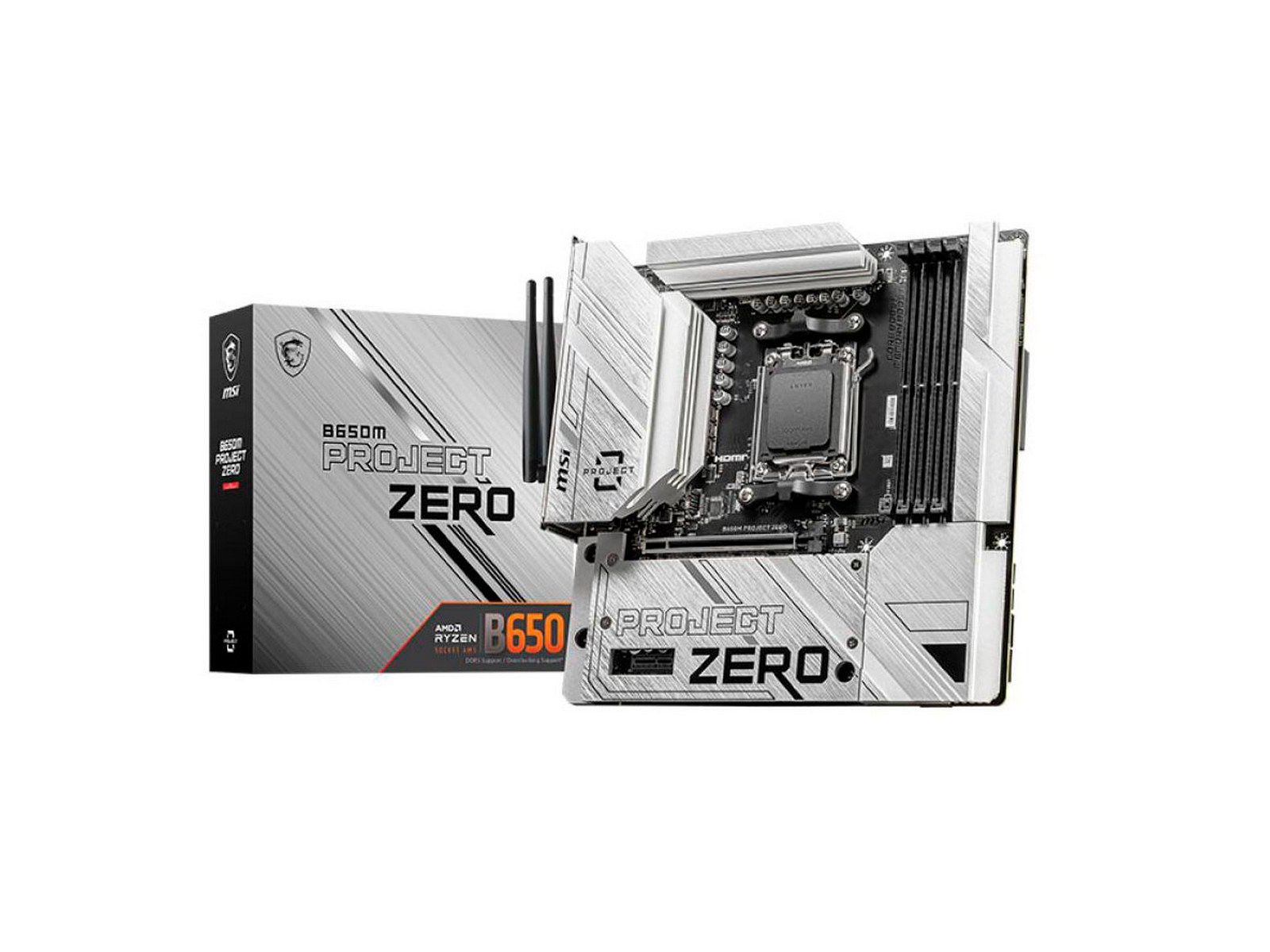

Материнская плата MSI B650M Project Zero B650, Socket AM5, AMD B650, mATX, RTL

MSI B650M Project Zero — материнская плата формата mATX на чипсете AMD B650 для процессоров AMD Ryzen в сокете AM5, поддерживающая память DDR5 до 7600 МГц и предназначенная для сборок с чистой кабельной разводкой благодаря выносу большинства разъёмов питания на обратную сторону платы.

• Форм-фактор: mATX (244 × 244 мм), сокет AM5
• Чипсет: AMD B650, 10+2+1 фаз питания
• Память: 4 слота DDR5, до 256 ГБ, до 7600 МГц
• Для кого: сборки с обратной прокладкой кабелей, компактные игровые и рабочие ПК

Коротко — для кого эта материнская плата

MSI B650M Project Zero ориентирована на тех, кто хочет получить аккуратную сборку без видимых кабелей в компактном корпусе mATX — при этом не жертвуя функциональностью: Wi-Fi 6E, 2.5G Ethernet, поддержка DDR5 до 7600 МГц и два слота M.2 PCIe 4.0 здесь в наличии. Идеальный кандидат — пользователь, выбирающий корпус с поддержкой обратной прокладки кабелей и процессор AMD Ryzen 7000 серии (Raphael).

Главные плюсы и ограничения MSI B650M Project Zero

Плата предлагает редкое сочетание: концепция Project Zero выносит разъёмы питания на обратную сторону PCB, делая сборку визуально чистой без дополнительных усилий.

• ✓ Разъёмы питания (24-pin, 8+8-pin CPU) вынесены на тыльную сторону платы — кабели не пересекают рабочую зону
• ✓ Wi-Fi 6E (802.11ax) + Bluetooth 5.3 и 2.5 Гбит/с Ethernet на борту без доплаты
• ✓ DDR5 до 7600 МГц в двухканальном режиме — 4 слота DIMM, максимум 256 ГБ
• ✓ Два слота M.2 PCIe 4.0 x4 с пассивным охлаждением + 4 порта SATA с поддержкой RAID 0/1/10
• ✓ USB 3.2 Gen 2×2 Type-C на задней панели — 20 Гбит/с для внешних накопителей

• ✗ Один слот PCIe 4.0 x16 — нет возможности установить дискретную звуковую карту или карту захвата одновременно с видеокартой
• ✗ Требует корпус с поддержкой обратной прокладки кабелей (Back-Connect / Project Zero совместимый) — в стандартном корпусе преимущество концепции не реализуется
• ✗ Чипсет B650 не поддерживает PCIe 5.0 для M.2 — оба слота работают на PCIe 4.0 x4

Концепция Project Zero — что такое обратная разводка и зачем она нужна

MSI B650M Project Zero и система Back-Connect — как работает чистая сборка

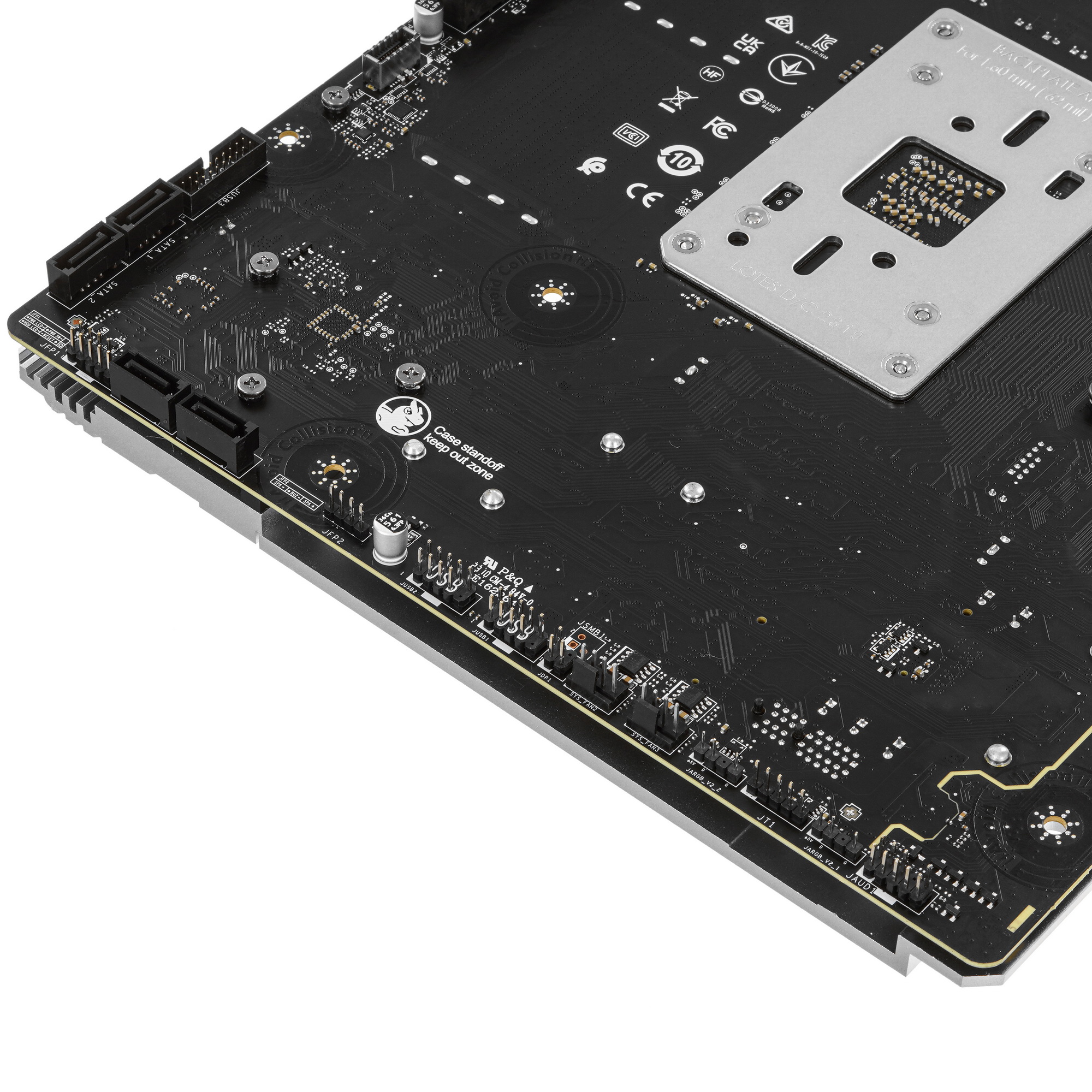

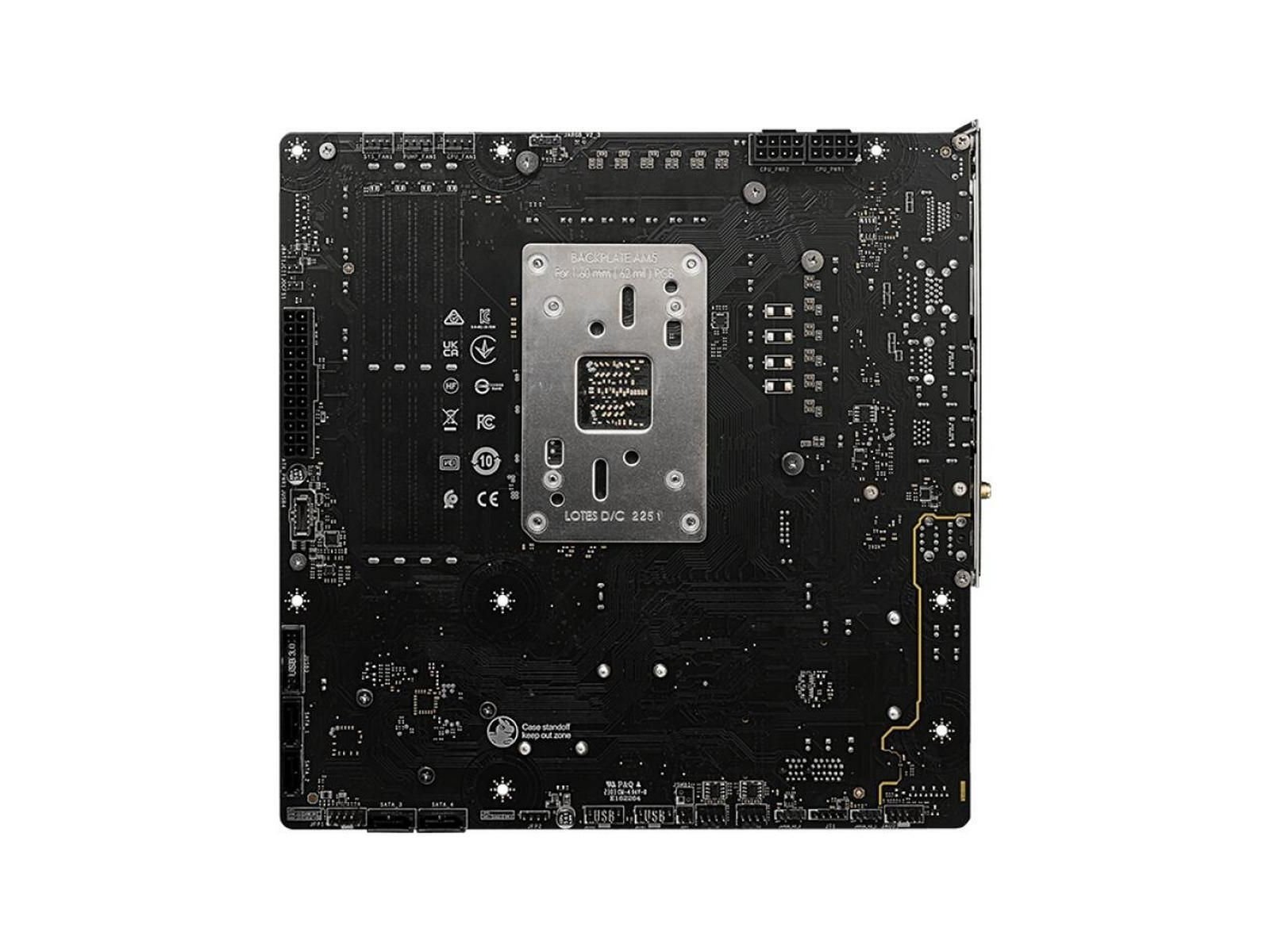

MSI B650M Project Zero переносит ключевые разъёмы питания — 24-pin ATX, два 8-pin CPU EPS — на обратную сторону печатной платы. Кабели от блока питания проходят через вырезы в поддоне корпуса и подключаются сзади, не занимая место в видимой зоне боковой панели. Это не декоративное решение, а инженерный подход: за счёт освобождённого пространства улучшается воздушный поток над зоной VRM и между платой и стеклянной панелью. По наблюдениям специалистов редакции FormulaTV в условиях шоурума, сборка на основе Project Zero требует существенно меньше времени на укладку кабелей по сравнению с классической схемой — даже при использовании обычных (не модульных) кабелей БП.

Важное условие: корпус должен поддерживать концепцию Back-Connect — иметь соответствующие вырезы и крепёжные зоны на поддоне. MSI выпускает совместимые корпуса серии Project Zero, но плата совместима и с рядом других Back-Connect корпусов сторонних производителей при наличии нужных отверстий. В стандартном корпусе без таких вырезов разводить кабели придётся традиционным способом.

Совет от редакции FormulaTV: «Перед покупкой корпуса проверьте, заявлена ли поддержка стандарта MSI Project Zero или BTF — это маркировка на коробке или в описании корпуса. Корпусы с обычными отверстиями для кабельного менеджмента не обеспечат преимущество обратной разводки».

Зона VRM и пассивное охлаждение платы MSI B650M Project Zero

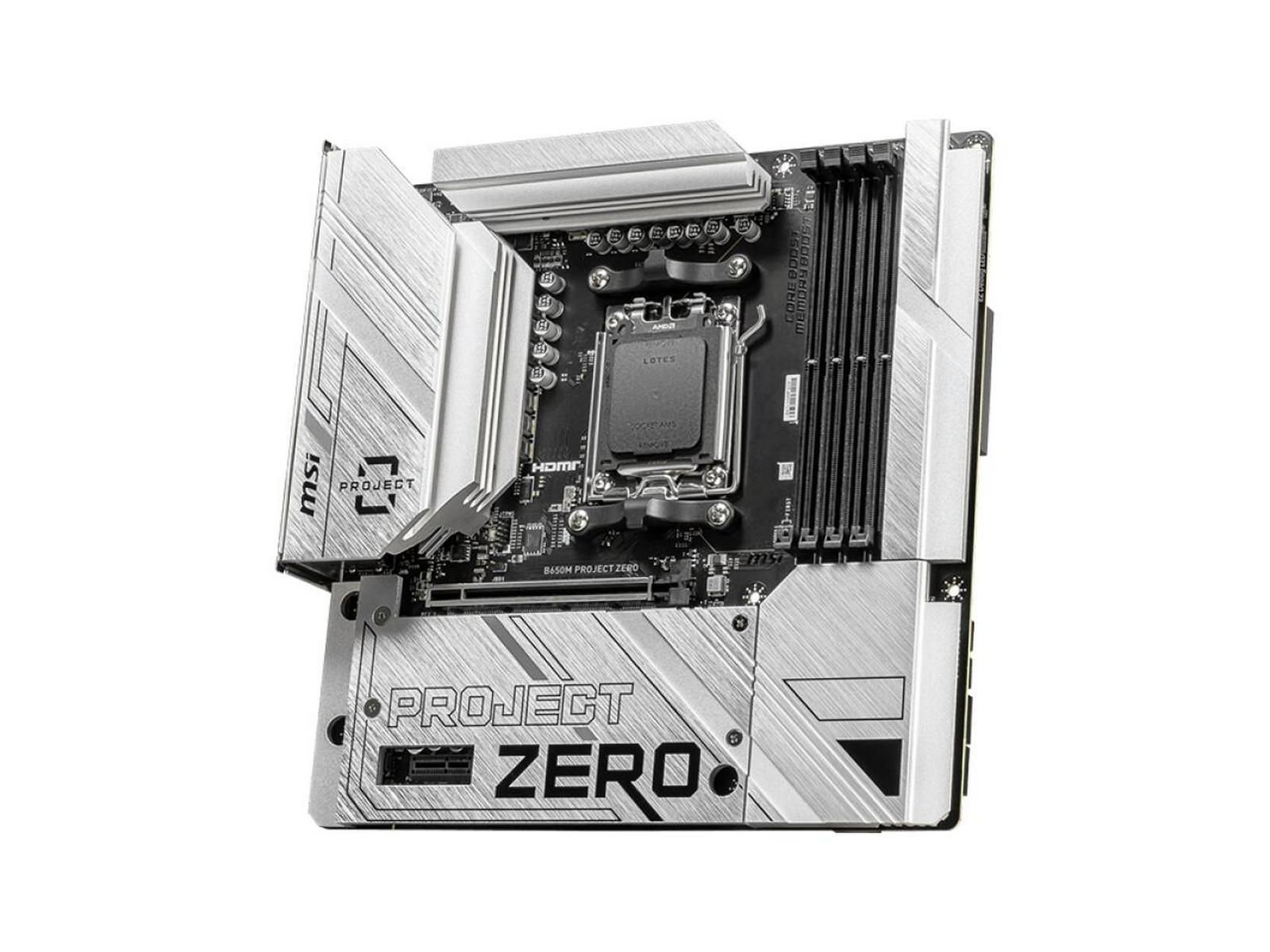

Подсистема питания MSI B650M Project Zero включает 10+2+1 фазы, оснащена пассивными радиаторами в зоне VRM, на чипсете и обоих слотах M.2. Конфигурация 8+8-pin питания процессора обеспечивает запас мощности для работы с Ryzen 9 серии без риска перегрева преобразователя. По данным производителя, радиаторы VRM соединены тепловой трубкой для равномерного отвода тепла. Это особенно актуально в компактных корпусах mATX, где воздушный поток ограничен — пассивный отвод снижает зависимость от потоков воздуха от корпусных вентиляторов.

Память DDR5 и накопители — возможности платформы AM5

DDR5 до 7600 МГц на MSI B650M Project Zero — что это значит на практике

MSI B650M Project Zero поддерживает DDR5 в четырёх слотах DIMM с максимальной заявленной частотой до 7600 МГц в двухканальном режиме. Максимальный объём — 256 ГБ. На практике работа на высоких частотах (6000–7600 МГц) возможна через профили EXPO/XMP и зависит от конкретного комплекта памяти и выбранного процессора Ryzen. Базовая частота DDR5 (4800–5200 МГц) стабильна на любых совместимых модулях. Двухканальный режим активируется при установке модулей в слоты A2 и B2 (второй и четвёртый от процессора) — стандартная рекомендация для платформы AM5.

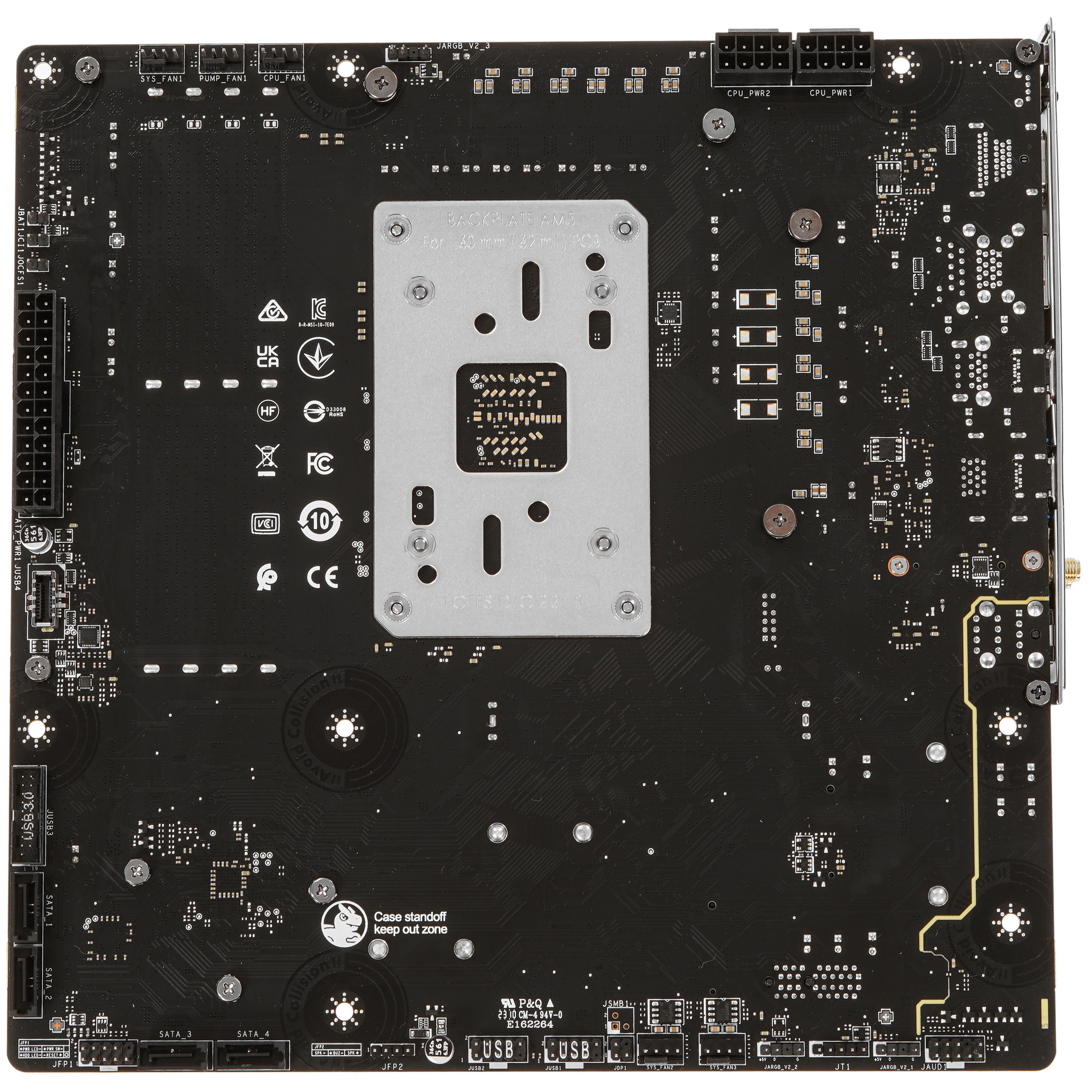

Два слота M.2 PCIe 4.0 и SATA на MSI B650M Project Zero

MSI B650M Project Zero предлагает два слота M.2 формата 2260/2280, оба работающие в режиме PCIe 4.0 x4. Оба накопителя прикрыты пассивными радиаторами в комплекте. Дополнительно доступны четыре порта SATA с поддержкой RAID 0/1/10 — для подключения HDD или SATA SSD. Слоты M.2 поддерживают RAID 0/1 между собой. Слот M.2 (E) для модуля беспроводной связи предусмотрен, однако Wi-Fi 6E уже интегрирован — этот слот задействован встроенным адаптером. Одновременное использование всех четырёх SATA-портов и двух M.2 возможно без конфликтов полос.

Подойдёт ли MSI B650M Project Zero для игровой сборки

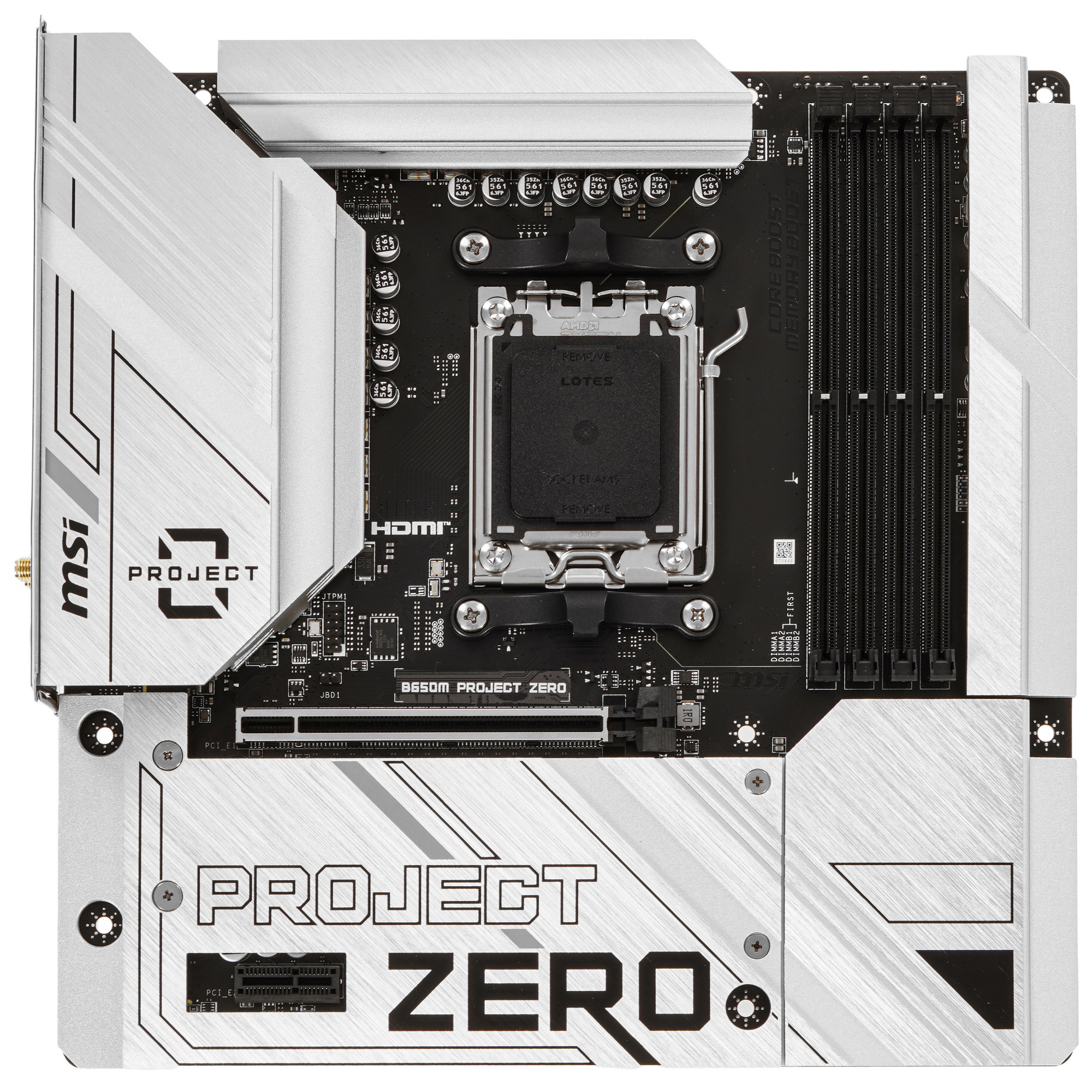

Порты задней панели и внутренние разъёмы MSI B650M Project Zero для периферии

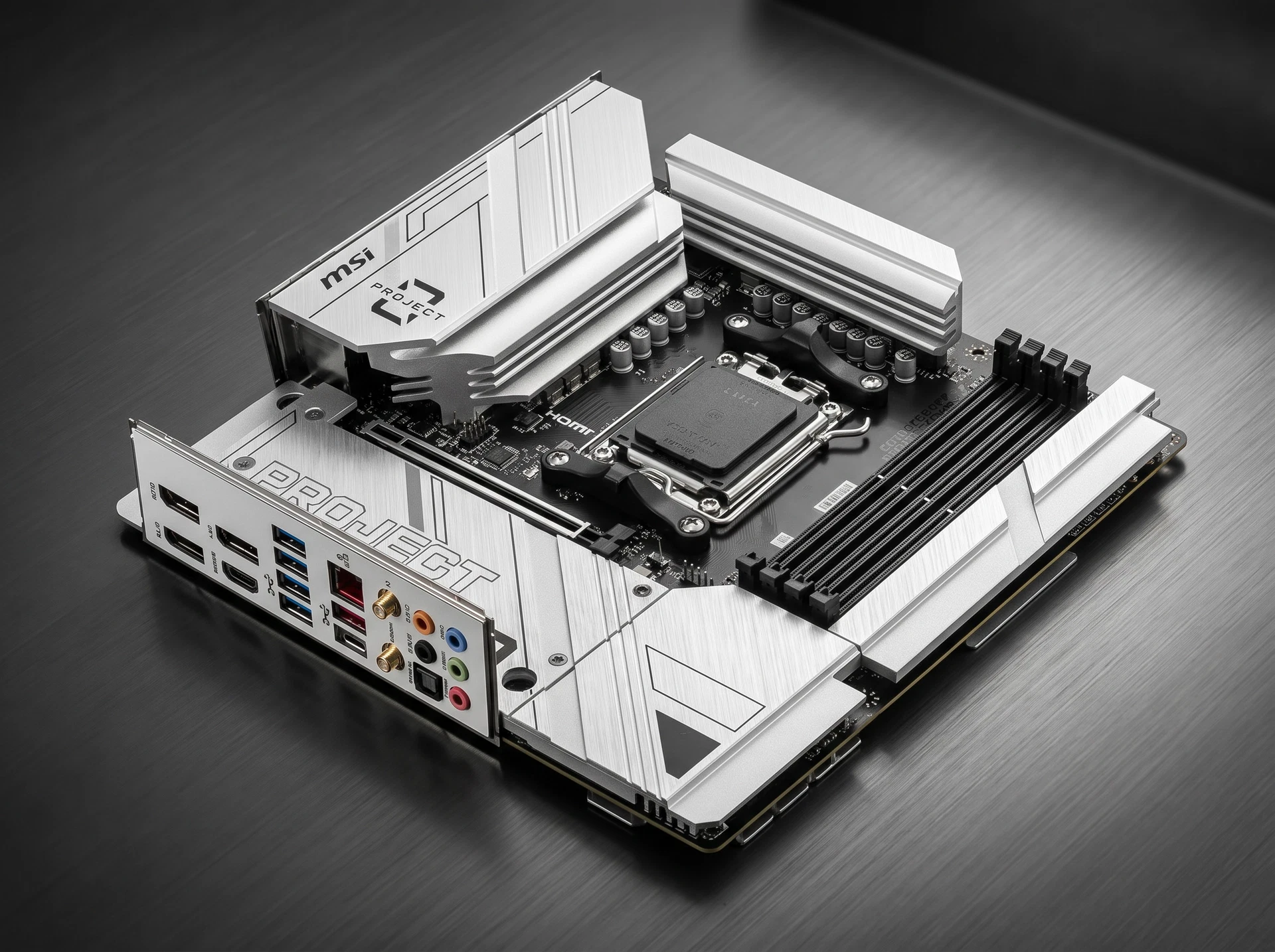

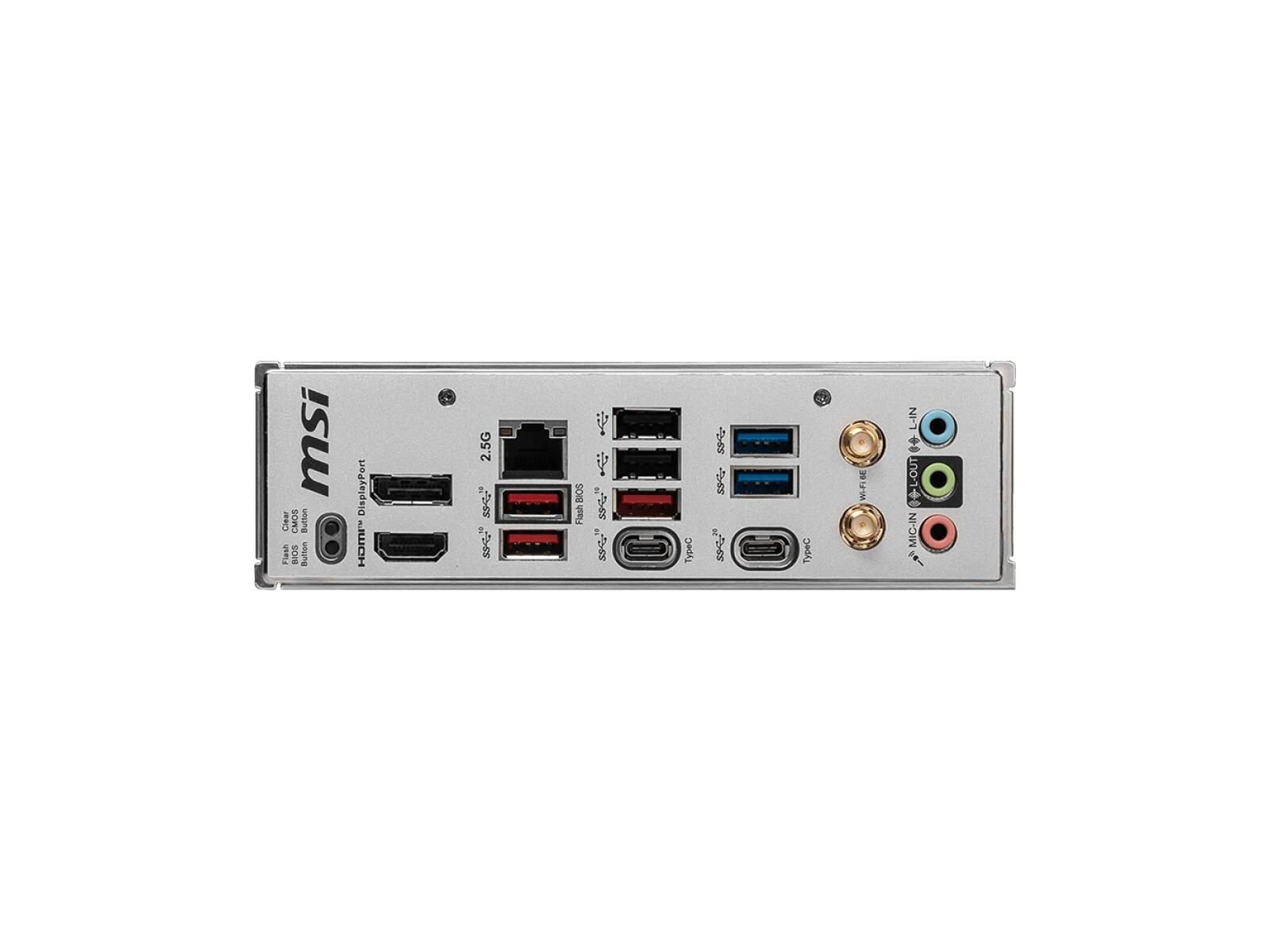

MSI B650M Project Zero предлагает следующий набор на задней панели: один USB 3.2 Gen 2 Type-A, три USB 2.0 Type-A, три USB 3.2 Gen 1 Type-A, один USB 3.2 Gen 2 Type-C, один USB 3.2 Gen 2×2 Type-C (20 Гбит/с), DisplayPort и HDMI для встроенной графики процессора, RJ-45 (2.5G). Внутри платы: разъём USB 3.2 Gen 1 (19-pin), два USB 2.0 (9-pin), один USB 3.2 Gen 2 Type-C — достаточно для подключения фронтальных портов корпуса. Разъём USB 3.2 Gen 2×2 Type-C на задней панели обеспечивает скорость до 20 Гбит/с — актуально для скоростных внешних SSD NVMe в корпусе USB.

Сеть, Wi-Fi 6E и Bluetooth 5.3 на MSI B650M Project Zero

MSI B650M Project Zero оснащена проводным адаптером Realtek RTL8125BG со скоростью 2.5 Гбит/с и беспроводным модулем Wi-Fi 6E (802.11ax) с Bluetooth 5.3. Wi-Fi 6E означает поддержку диапазона 6 ГГц в дополнение к стандартным 2.4 и 5 ГГц — при наличии совместимого роутера это обеспечивает меньшую загруженность канала и более стабильное соединение. Антенна Wi-Fi входит в комплект. По информации производителя, эта связка актуальна как для геймеров с роутером Wi-Fi 6E, так и для рабочих станций с потребностью в быстром проводном подключении без гигабитного ограничения.

Совет от редакции FormulaTV: «Для игровых сборок с процессорами Ryzen 7 или Ryzen 9 рекомендуем проверить актуальную версию BIOS перед первым запуском: MSI регулярно выпускает обновления с оптимизацией стабильности при разгоне DDR5. Кнопка Flash BIOS на плате позволяет обновить прошивку без установки процессора — удобно при покупке нового Ryzen 9000 серии, если он не поддерживается старым BIOS».

Подсветка ARGB и управление вентиляторами на MSI B650M Project Zero

MSI B650M Project Zero имеет три разъёма 5V-D-G (3-pin) для адресуемой ARGB-подсветки и управляется через MSI Mystic Light. Для вентиляторов предусмотрен один 4-pin разъём для кулера процессора и три 4-pin разъёма для корпусных вентиляторов — итого четыре управляемых точки. Этого достаточно для стандартной сборки mATX с двумя-тремя корпусными вентиляторами и одним башенным кулером. При использовании систем AIO с помпой потребуется разветвитель или подключение помпы к корпусному разъёму.

Звук, видеовыходы и дополнительные функции

Аудио Realtek ALC897 и видеовыходы MSI B650M Project Zero

MSI B650M Project Zero использует аудиочипсет Realtek ALC897 с поддержкой схемы 7.1. Для большинства пользователей, подключающих наушники или 2.0/2.1 акустику напрямую к материнской плате, этого решения достаточно. Для студийной работы или требовательного аудио рекомендуется внешний USB-ЦАП. Видеовыходы на задней панели — HDMI и DisplayPort — работают только при наличии интегрированного видеоядра в процессоре (серия Raphael поддерживает Radeon Graphics); при установке дискретной видеокарты вывод изображения переходит на неё. Наличие HDMI и DisplayPort одновременно позволяет подключить два монитора через встроенную графику без дополнительных адаптеров.

С чем сравнить MSI B650M Project Zero в России

На рынке mATX-плат под AM5 с чипсетом B650 несколько конкурирующих моделей. Главное отличие MSI B650M Project Zero — концепция обратной разводки, которую не предлагает ни одна из перечисленных ниже альтернатив. Если эта особенность не нужна, ниже — прямые сравнимые варианты.

Как мы к этому пришли — эволюция платформы AM5 и концепция Project Zero

Платформа AM5 появилась в 2022 году вместе с процессорами Ryzen 7000 (Raphael) и ознаменовала переход AMD на разъём LGA и память DDR5. Чипсеты делятся на три уровня: X670E/X670 для энтузиастов с PCIe 5.0 на всех ключевых слотах, B650 как мейнстримный вариант с PCIe 4.0 на M.2 и частичной поддержкой PCIe 5.0, и A620 как базовый. MSI B650M Project Zero относится ко второму уровню — достаточному для подавляющего большинства задач, включая игры и рабочие нагрузки без требования к PCIe 5.0 NVMe.

Концепция Project Zero (Back-Connect) появилась у MSI как ответ на рост популярности корпусов с акриловыми или стеклянными боковыми панелями: пользователи хотели видеть аккуратную сборку, не тратя часы на укладку кабелей. Ранее аналогичные попытки предпринимали другие производители (Asus BTF, Gigabyte Project Stealth), однако MSI первой предложила скоординированную экосистему из совместимых плат и корпусов под единым брендом.

Инженерный компромисс — B650 против X670E и ограничения mATX

Главный trade-off MSI B650M Project Zero — один слот PCIe x16. В mATX по определению ограничено пространство, и возможность одновременно иметь видеокарту и карту расширения (звук, захват, 10G Ethernet) отсутствует. Второй компромисс — чипсет B650 не предоставляет полосы PCIe 5.0 для M.2: оба слота работают на PCIe 4.0 x4 с пиком около 7 Гбайт/с. Для тех, кто планирует NVMe Gen 5 накопитель, нужна плата с X670E или B650E чипсетом. Третий момент: концепция обратной разводки требует специфического корпуса — это инвестиция не только в плату, но и в совместимый корпус.

Взгляд с другой стороны

Контраргумент. Зачем платить за Project Zero, если можно купить более функциональную плату B650 в стандартном исполнении и аккуратно уложить кабели самостоятельно?

Когда валиден. Если бюджет корпуса ограничен и нет желания искать Back-Connect совместимый корпус — стандартная плата B650 с хорошим кабель-менеджментом даст аналогичный результат по производительности.

Ответ. Project Zero рационален, если вы изначально планируете корпус с боковым стеклом и цените эстетику сборки выше, чем время на укладку кабелей. При этом функциональность (Wi-Fi 6E, DDR5 до 7600 МГц, 2.5G LAN) у платы полноценная — переплата за концепцию не означает жертву характеристиками.

Ошибки при выборе и сборке

1) Купить MSI B650M Project Zero и установить её в стандартный корпус без вырезов Back-Connect — разъёмы питания окажутся недоступны для подключения с обратной стороны, и кабели придётся вести через переднюю зону как обычно. Потеря основного преимущества платы.

2) Установить один модуль DDR5 вместо двух — плата перейдёт в одноканальный режим памяти, что для платформы AM5 означает заметное снижение пропускной способности и, соответственно, производительности в играх и приложениях с высокой нагрузкой на память. Двухканальный режим активируется парой модулей в слотах A2+B2.

3) Обновить BIOS без проверки совместимости с установленным процессором — если плата поставляется с BIOS для Ryzen 7000, а вы планируете Ryzen 9000 (Granite Ridge), предварительно убедитесь, что нужная версия BIOS уже установлена. Кнопка Flash BIOS позволяет сделать это без процессора в сокете.

Совет от редакции FormulaTV: «При первом запуске системы на B650M Project Zero войдите в BIOS и активируйте профиль EXPO для планок DDR5 — по умолчанию память стартует на базовой частоте 4800 МГц, даже если комплект рассчитан на 6000+ МГц. Один шаг в настройках даёт реальный прирост производительности без каких-либо рисков для стабильности».
