Материнская плата MSI H810M Gaming Wifi6e, Socket LGA 1851, Intel H810, mATX, RTL

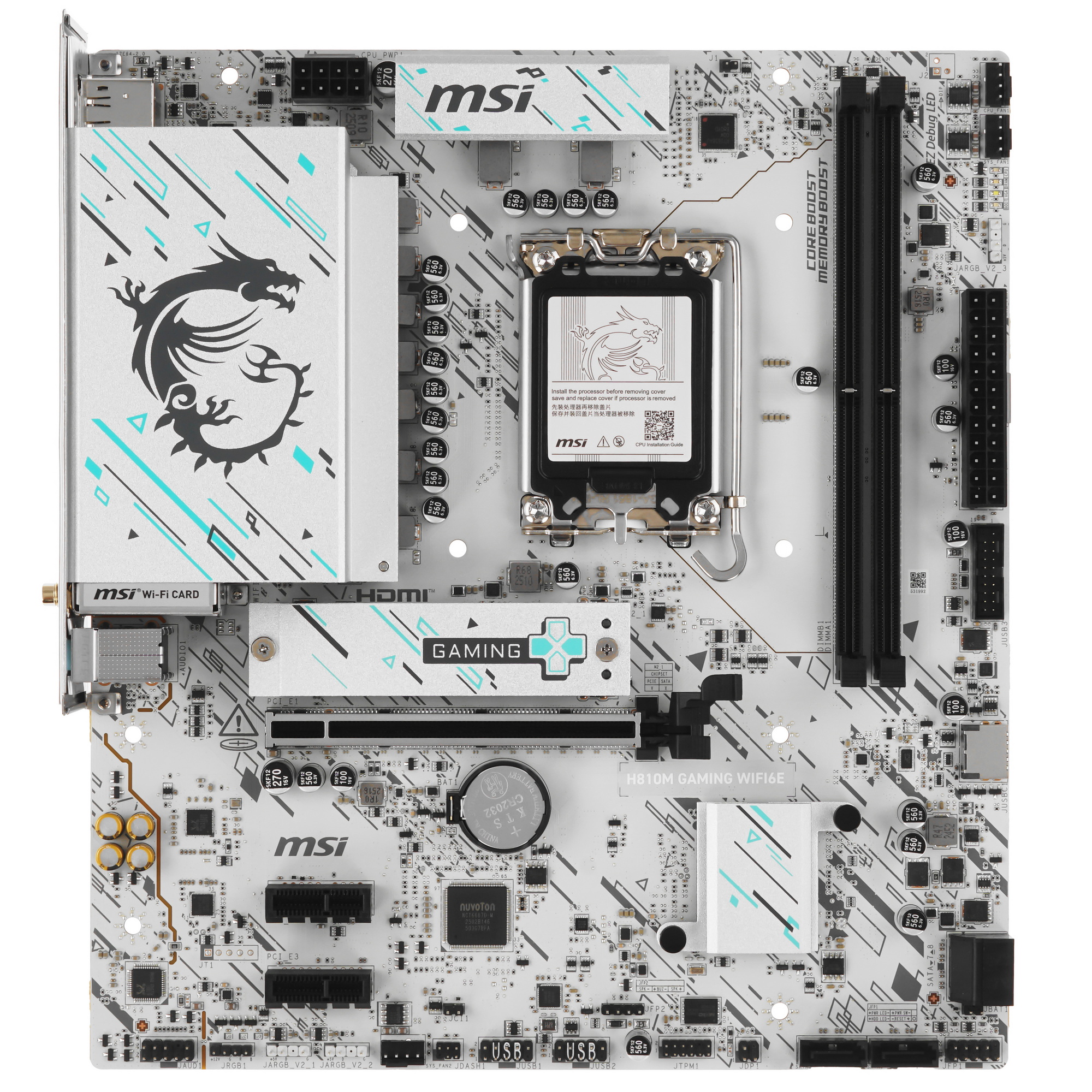

MSI H810M Gaming WiFi6E — материнская плата формата mATX на чипсете Intel B860 под сокет LGA 1851 для процессоров Intel Arrow Lake-S, оснащённая Wi-Fi 6E и поддержкой памяти DDR5 до 8000 МГц — для сборки компактного игрового ПК или рабочей станции начального и среднего уровня.

• Форм-фактор: mATX, 244 × 244 мм
• Чипсет / Сокет: Intel B860 / LGA 1851 (Arrow Lake-S)
• Память: 2 × DDR5 DIMM, до 128 ГБ, 4800–8000 МГц, двухканальный режим
• Для кого: компактные игровые сборки, домашний ПК, начинающий оверклокер памяти

Коротко — для кого эта материнская плата

MSI H810M Gaming WiFi6E — оптимальный фундамент для компактной игровой сборки на Intel Arrow Lake-S, когда нужны современные интерфейсы без переплаты за флагманский чипсет. Плата закрывает ключевые потребности: слот PCIe 5.0 x16 для видеокарты, два M.2, встроенный Wi-Fi 6E и Bluetooth 5.3, поддержка DDR5 с частотами до 8000 МГц.

Формат mATX 244 × 244 мм позволяет собрать производительную систему в компактном корпусе. Чипсет Intel B860 даёт возможность разгонять оперативную память — при том что разгон самого процессора на этой платформе недоступен.

Главные плюсы и ограничения MSI H810M Gaming WiFi6E

Плата предлагает сильный набор функций для своей ценовой ниши, но ряд архитектурных компромиссов важно знать заранее.

• ✓ Wi-Fi 6E (802.11ax) и Bluetooth 5.3 в комплекте — не нужно покупать отдельный адаптер
• ✓ PCIe 5.0 x16 — полная поддержка видеокарт нового поколения без узкого места по шине
• ✓ DDR5 до 8000 МГц: разгон памяти доступен через BIOS даже на B860
• ✓ Пассивное охлаждение зоны VRM, чипсета и одного M.2 слота
• ✓ USB 3.2 Gen 2×2 (Type-C) на задней панели — 20 Гбит/с для внешних накопителей

• ✗ Только 2 слота памяти — максимум двух планок DDR5
• ✗ Разгон процессора недоступен: чипсет B860 не поддерживает множитель CPU
• ✗ Один слот PCIe x16 — дополнительных видеокарт или карт расширения нет

Память DDR5 и возможности разгона на Intel B860

Диапазон частот DDR5 от 4800 до 8000 МГц на MSI H810M Gaming WiFi6E

MSI H810M Gaming WiFi6E поддерживает DDR5 DIMM в диапазоне 4800–8000 МГц в двухканальном режиме при максимальном объёме 128 ГБ. Чипсет Intel B860 разрешает разгон оперативной памяти через XMP/EXPO-профили — это одно из ключевых отличий B860 от базового H810.

Для игровых сборок 2024–2025 годов именно высокая частота DDR5 даёт заметный прирост производительности в процессорозависимых задачах: разница между 4800 МГц и 6400+ МГц ощутима в процессоре Arrow Lake-S. При этом всего два слота DIMM означают, что систему удобно строить сразу на двух планках нужного объёма — добавить модули позже не получится.

Двухканальный режим и ограничение по слотам

На MSI H810M Gaming WiFi6E установлены два слота DDR5, что при правильной комплектации автоматически обеспечивает двухканальный режим. Максимальный поддерживаемый объём — 128 ГБ при использовании двух планок по 64 ГБ.

По наблюдениям специалистов FormulaTV в условиях шоурума, для игровой сборки оптимальна конфигурация 2 × 16 ГБ DDR5-6000 с XMP-профилем — она задействует оба канала и обеспечивает запас для будущих задач без смены платформы.

Совет от редакции FormulaTV: «При сборке на H810M Gaming WiFi6E берите комплект DDR5 с заранее заявленным XMP 3.0-профилем — плата активирует его через UEFI BIOS в одно нажатие. Покупка двух одиночных планок разных производителей увеличивает риск несовместимости при XMP-разгоне даже в рамках DDR5».

Подойдёт ли MSI H810M Gaming WiFi6E для современных игровых сборок

PCIe 5.0 x16 и поддержка видеокарт нового поколения

MSI H810M Gaming WiFi6E оснащена одним слотом PCIe 5.0 x16, который обеспечивает пропускную способность 128 Гбит/с — достаточно для видеокарт GeForce RTX 5000-й серии и Radeon RX 9000-й серии без ограничений по шине. Единственный x16 слот снимает вопрос о конфигурациях с несколькими видеокартами — их здесь не предусмотрено.

По информации производителя, слот усилен и фиксируется механическим замком, что важно при использовании тяжёлых видеокарт в компактных корпусах.

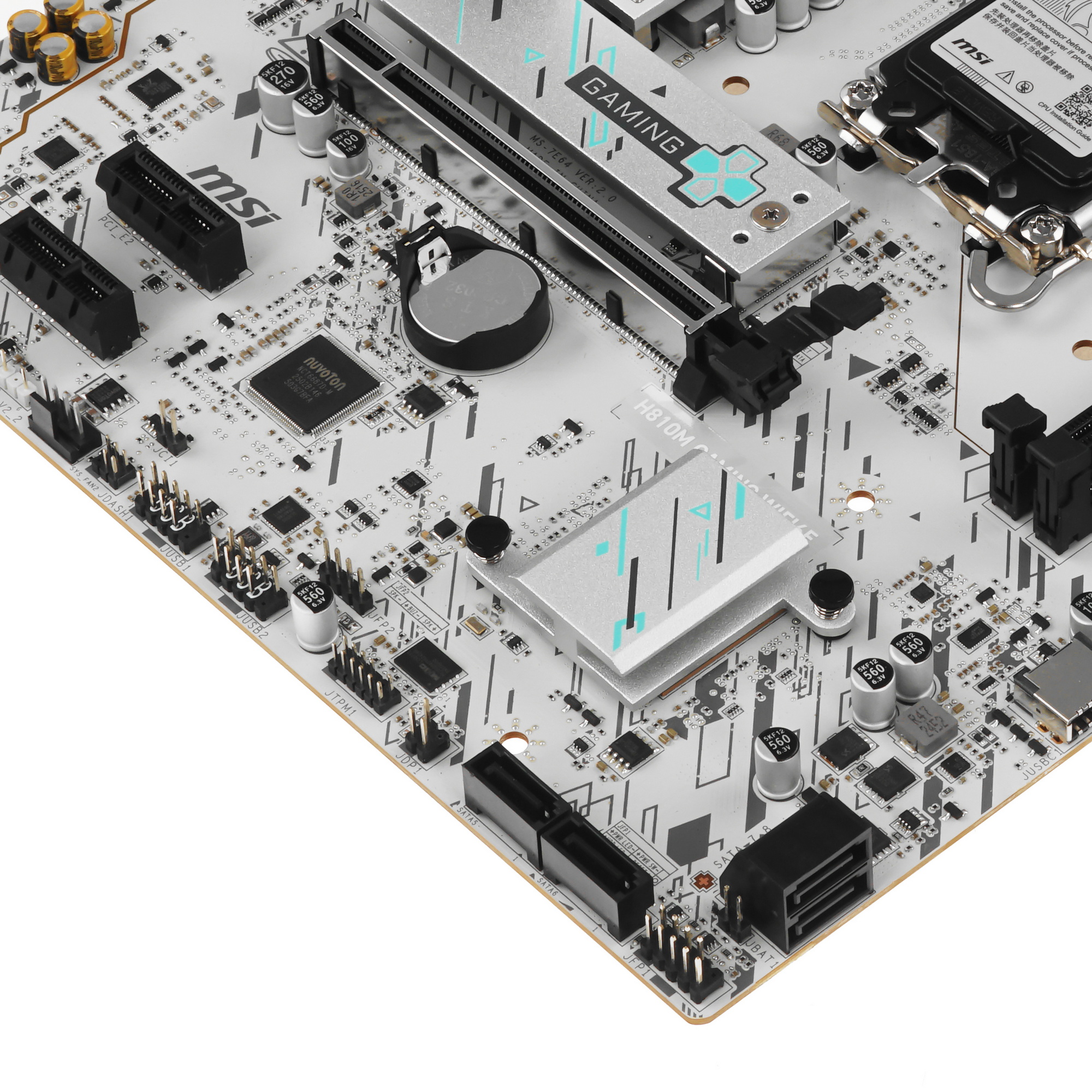

Хранилище — два M.2 и четыре SATA для гибкой конфигурации

MSI H810M Gaming WiFi6E предлагает два разъёма M.2 и четыре порта SATA. Один M.2 слот закрыт пассивным радиатором — он входит в комплект поставки вместе с WiFi-антенной, крепёжным комплектом и документацией.

Такая конфигурация позволяет установить системный NVMe-накопитель в M.2 плюс игровой диск SATA или второй M.2, не занимая PCIe слот. Четыре SATA-порта актуальны при переносе архивных данных со старого HDD.

USB-интерфейсы на задней панели и внутренние разъёмы

На задней панели MSI H810M Gaming WiFi6E размещены: 2 × USB 3.2 Gen 1 Type-A, 4 × USB 2.0, 1 × USB 3.2 Gen 2×2 Type-C (20 Гбит/с), видеовыходы DisplayPort и HDMI, а также сетевой порт RJ-45. Внутри платы — коннекторы для USB 3.2 Gen 1 (19 pin), двух USB 2.0 (9 pin) и USB 3.2 Gen 2 Type-C для корпусной планки.

USB 3.2 Gen 2×2 Type-C на задней панели — скорость 20 Гбит/с — закрывает потребность в быстром подключении внешних SSD или хабов без дополнительных карт расширения.

Беспроводные интерфейсы — Wi-Fi 6E и Ethernet 2.5 Гбит/с

Wi-Fi 6E (802.11ax) — трёхдиапазонная связь в mATX-формате

MSI H810M Gaming WiFi6E оснащена модулем Wi-Fi 6E стандарта 802.11ax с поддержкой диапазона 6 ГГц — это означает доступ к менее загруженным каналам при наличии совместимого роутера. Модуль подключён через разъём M.2 (E) на плате, антенна входит в комплект. Bluetooth 5.3 работает параллельно через тот же адаптер.

Wi-Fi 6E актуален при расположении системного блока вдали от роутера или при использовании компактного корпуса без места для прокладки кабеля. Для проводного подключения доступен порт RJ-45 с контроллером Realtek 8126 на скорости 2.5 Гбит/с — заметный бонус для домашней сети с NAS или другим быстрым оборудованием.

Совет от редакции FormulaTV: «Если роутер стоит в соседней комнате, попробуйте подключить H810M Gaming WiFi6E через диапазон 6 ГГц Wi-Fi 6E — он значительно менее загружен соседними устройствами, чем 2.4 и 5 ГГц. На практике это снижает задержку при онлайн-играх лучше, чем переход с 5 ГГц на кабель в загруженной многоквартирной сети».

Питание, охлаждение VRM и подсветка ARGB

Схема питания 6+1+1+1 фазы и пассивное охлаждение зоны VRM

Силовая подсистема MSI H810M Gaming WiFi6E организована по схеме 6+1+1+1 фаз питания. Разъём питания процессора — 8-контактный. Пассивные радиаторы закрывают зону VRM, чипсет и один M.2 разъём — без вентиляторов, без дополнительного шума.

Для процессоров Arrow Lake-S в рамках TDP, предусмотренного Intel, схема питания достаточна. При длительных нагрузках (рендеринг, компиляция) важно обеспечить воздушный поток в корпусе над зоной VRM — особенно в компактных mATX-корпусах с ограниченной циркуляцией.

Разъёмы для подсветки и управление через MSI Mystic Light

На MSI H810M Gaming WiFi6E предусмотрены три разъёма 5V ARGB (3 pin) и один разъём 12V RGB (4 pin) — для подключения лент, кулеров и других аксессуаров с подсветкой. Синхронизация осуществляется через ПО MSI Mystic Light, входящее в экосистему MSI Center.

Два разъёма для корпусных вентиляторов (4 pin) дополняются одним 4-контактным разъёмом процессорного кулера. Итого три точки управления вентиляцией — достаточно для большинства mATX-корпусов.

С чем сравнить MSI H810M Gaming WiFi6E в России

В сегменте mATX-плат на LGA 1851 для Arrow Lake-S в розничном сегменте России конкурируют несколько решений. Ниже — сравнение по ключевым параметрам для покупателей, сопоставляющих модели перед выбором.

Как мы к этому пришли — эволюция чипсетов Intel B-серии

Переход от Raptor Lake к Arrow Lake-S и новый сокет LGA 1851

MSI H810M Gaming WiFi6E строится на платформе LGA 1851 — новом сокете Intel, пришедшем на смену LGA 1700 с поколением Arrow Lake-S. Физически несовместимость с прежними чипсетами означает смену платформы при апгрейде с 12–14-го поколений.

Чипсет B860 в линейке Intel занимает позицию «разумный средний класс»: доступен разгон памяти, полноценный PCIe 5.0 для видеокарты и новые интерфейсы USB. Флагманский Z890 добавляет разгон CPU и больше линий PCIe, но требует соответствующей доплаты.

Звуковая подсистема Realtek ALC897 и видеовыходы

Встроенный звук MSI H810M Gaming WiFi6E реализован на кодеке Realtek ALC897 по схеме 7.1. Для гарнитуры, колонок 2.0 или 5.1 в домашней обстановке возможностей ALC897 достаточно. Профессиональная звукозапись или студийная работа потребуют внешнего ЦАП/аудиоинтерфейса.

Для работы без дискретной видеокарты на задней панели есть DisplayPort и HDMI — они активны при наличии встроенной графики в процессоре. Не все Arrow Lake-S имеют iGPU — этот момент нужно уточнять при выборе CPU.

Инженерный компромисс — два слота памяти против четырёх

Главный trade-off MSI H810M Gaming WiFi6E — два слота DDR5 вместо четырёх у ряда конкурентов. Это снижает себестоимость платы и упрощает разводку, но создаёт практическое ограничение: нет возможности нарастить ОЗУ путём добавления модулей — придётся заменять существующие планки.

Для системы «поставил и забыл» два слота с комплектом 2 × 32 ГБ DDR5 — рациональное решение. Для тех, кто планирует начать с 16 ГБ и докупить ещё — это архитектурное ограничение стоит учитывать при выборе.

Взгляд с другой стороны

Контраргумент. При наличии конкурентов с четырьмя слотами DDR5 и тремя M.2 в той же ценовой нише — зачем выбирать плату с двумя слотами памяти?

Когда валиден. Для пользователя, который планирует апгрейд ОЗУ через год или хочет гибкость при расширении — аргумент справедлив. В компактном mATX-корпусе четыре занятых слота DIMM также создают тепловую нагрузку.

Ответ. MSI H810M Gaming WiFi6E рациональна, когда приоритеты — Wi-Fi 6E из коробки, PCIe 5.0, USB 3.2 Gen 2×2 и компактность при фиксированном бюджете. Если расширяемость памяти важнее — смотрите в сторону Gigabyte B860M Gaming WiFi или ASUS PRIME B860M-A.

Ошибки при выборе и сборке

1) Покупка процессора без встроенной графики при отсутствии дискретной видеокарты — ПК не выведет изображение. Arrow Lake-S выпускаются как с iGPU, так и без — проверяйте спецификацию CPU перед заказом.

2) Установка одной планки DDR5 вместо двух — потеря двухканального режима и реальный просад производительности процессора Arrow Lake-S в задачах, чувствительных к пропускной способности памяти.

3) Игнорирование активации XMP-профиля в BIOS после сборки — плата по умолчанию запустит DDR5 на базовой частоте 4800 МГц, даже если комплект рассчитан на 6400+ МГц.

Совет от редакции FormulaTV: «После первого запуска обязательно зайдите в UEFI BIOS и активируйте XMP-профиль — на MSI это раздел OC Profiles. По наблюдениям FormulaTV, более половины собранных систем на B860 запускаются без этого шага и работают на базовых 4800 МГц, не используя потенциал DDR5-комплекта».
