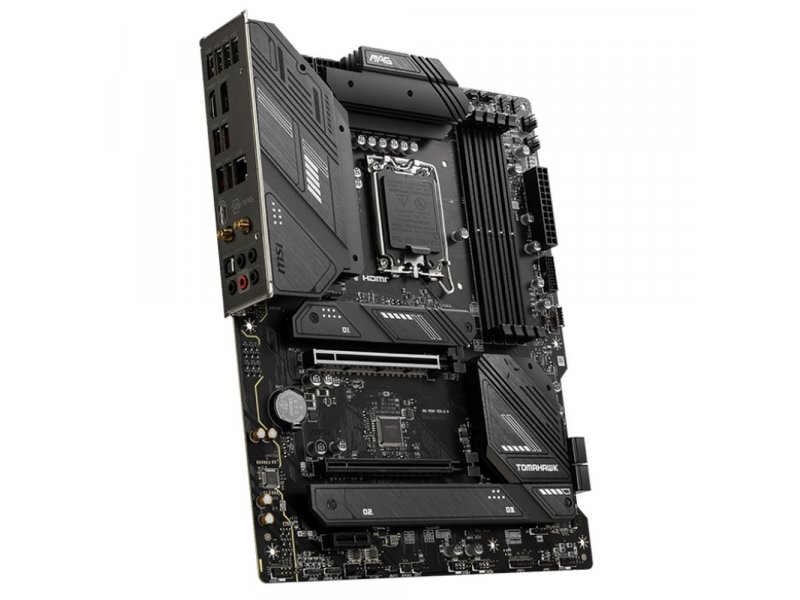

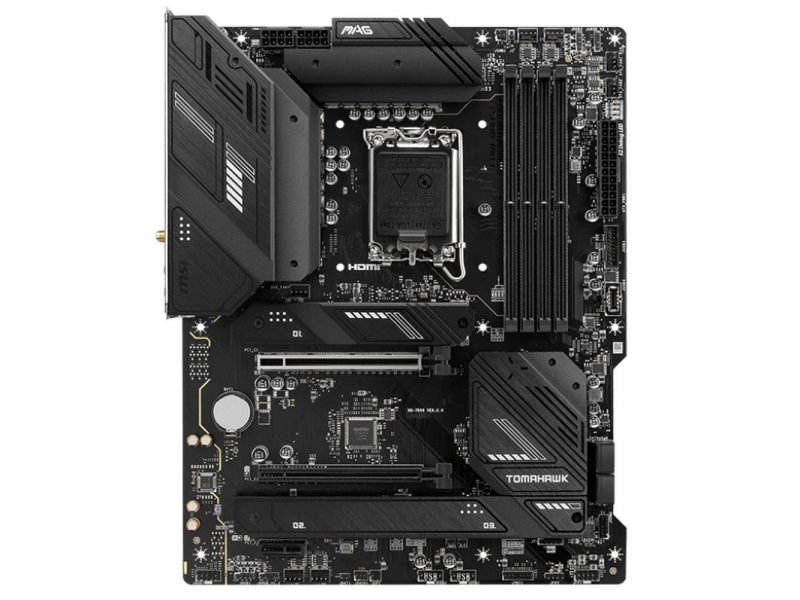

Материнская плата MSI MAG B760 Tomahawk Wifi, Socket LGA 1700, Intel B760, ATX, RTL

MSI MAG B760 Tomahawk WiFi — материнская плата формата ATX на чипсете Intel B760 для процессоров Alder Lake и Raptor Lake в сокете LGA 1700, оснащённая DDR5, тремя слотами M.2 и Wi-Fi 6E — оптимальная основа для производительной домашней сборки или рабочей станции в 2024–2025 году.

• Чипсет / сокет: Intel B760 / Socket LGA 1700
• Память: DDR5, 4 слота DIMM, до 256 ГБ, до 7000 МГц
• Хранение: 3 × M.2 PCIe 4.0 + 4 × SATA III
• Беспроводная связь: Wi-Fi 6E (802.11ax) + Bluetooth 5.3

Коротко — для кого эта материнская плата

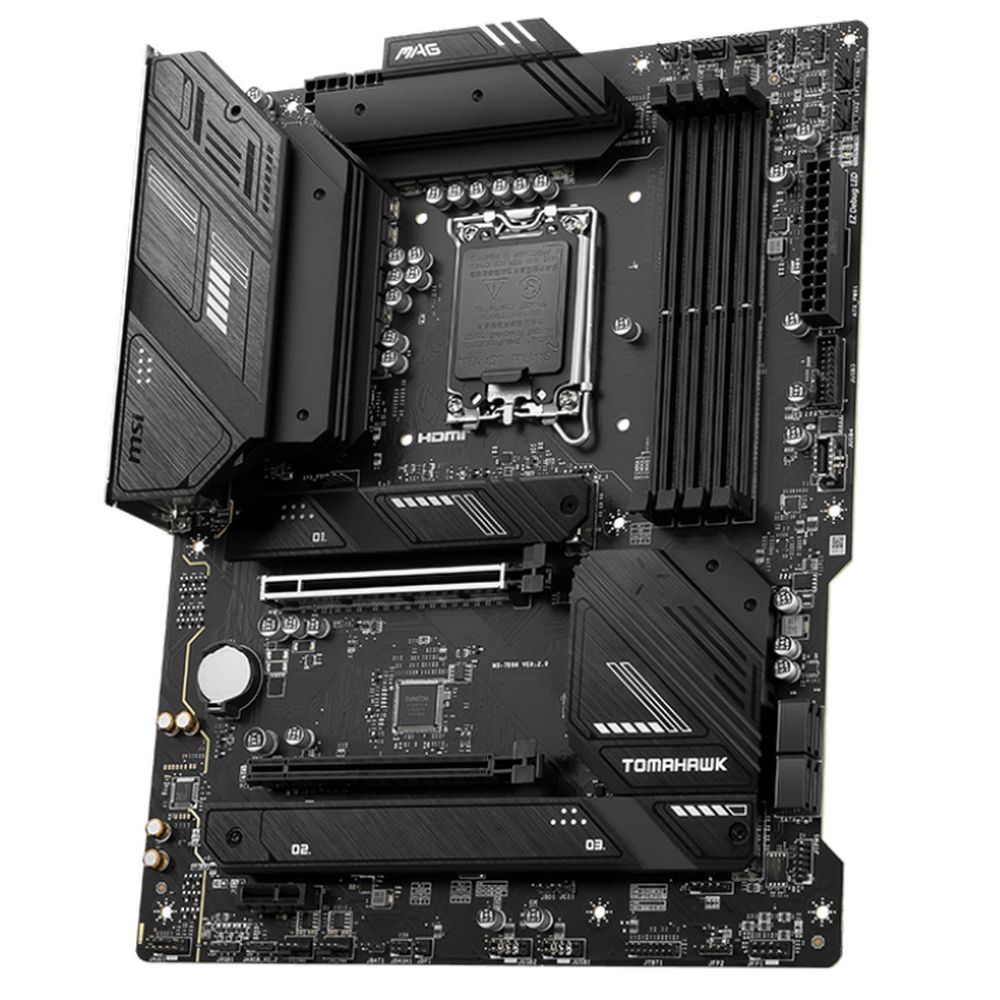

MSI MAG B760 Tomahawk WiFi закрывает потребности широкого круга пользователей: от тех, кто собирает производительный ПК для игр или работы на Core i5/i7 13-го–14-го поколения, до тех, кому важна встроенная беспроводная связь без дополнительных карт расширения. Плата предлагает профессиональную VRM-подсистему из 12+1+1 фаз с пассивным охлаждением — нетипично серьёзную для среднего сегмента B760. Это означает устойчивую работу с процессорами с TDP 125 Вт и выше без риска перегрева зоны питания даже при длительных нагрузках.

Главные плюсы и ограничения MSI MAG B760 Tomahawk WiFi

Плата выделяется в своём ценовом сегменте балансом функциональности и надёжности подсистемы питания.

• ✓ 12+1+1 фаз питания с пассивным охлаждением VRM — запас для 125 Вт+ процессоров
• ✓ Три слота M.2 PCIe 4.0 с термопрокладками — быстрые NVMe без перегрева
• ✓ Wi-Fi 6E + Bluetooth 5.3 в комплекте с антеннами — не нужна отдельная карта
• ✓ PCIe 5.0 × 16 для видеокарты — совместимость с актуальными и следующими GPU
• ✓ USB 3.2 Gen 2×2 Type-C (20 Гбит/с) на задней панели — самый быстрый внешний порт сегмента

• ✗ Чипсет B760 не поддерживает разгон процессора (только разгон памяти через XMP/EXPO)
• ✗ Звуковой чип Realtek ALC897 — базовый уровень для требовательного аудио
• ✗ Только один слот PCIe x16 — нет возможности установки второй видеокарты в режиме x8/x8

Процессоры, память и производительность — что реально поддерживается

Совместимость MSI MAG B760 Tomahawk WiFi с процессорами Intel

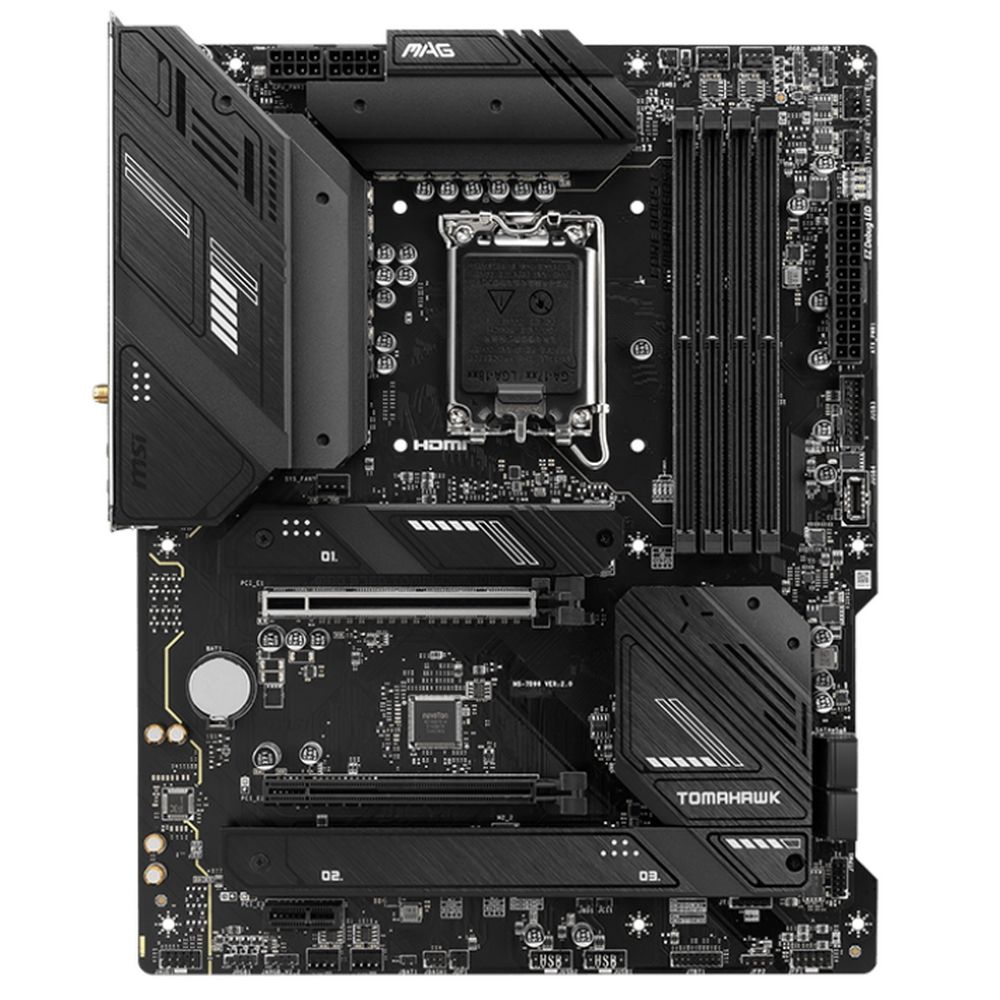

MSI MAG B760 Tomahawk WiFi поддерживает процессоры Intel Alder Lake (12-е поколение) и Raptor Lake (13-е и 14-е поколение) в сокете LGA 1700. Это охватывает весь актуальный модельный ряд — от Core i3 до Core i9, включая процессоры с суффиксом K. Разъём питания процессора выполнен в формате 8+8 pin, что обеспечивает достаточную мощность для флагманских CPU с TDP 125–253 Вт без дополнительных адаптеров. По данным редакции FormulaTV, конфигурация питания MSI MAG B760 Tomahawk WiFi сопоставима с некоторыми платами класса Z790 в части стабильности VRM при длительной нагрузке.

DDR5 до 7000 МГц — разгон памяти на B760

MSI MAG B760 Tomahawk WiFi оснащена четырьмя слотами DIMM для DDR5, максимальный поддерживаемый объём — 256 ГБ. Двухканальный режим активируется при установке модулей в слоты A2 и B2 (второй и четвёртый). Плата поддерживает частоты памяти до 7000 МГц через механизм XMP — разгон процессора чипсет B760 не допускает, однако разгон памяти по XMP-профилю полностью доступен. Для современных игровых и рабочих сборок рекомендуется DDR5-6000 или DDR5-6400 — это зона оптимального соотношения цены, задержек и пропускной способности для платформы Intel LGA 1700.

Совет от редакции FormulaTV: «При выборе модулей DDR5 для этой платы обращайте внимание на тайминги в нативном режиме JEDEC — DDR5-4800 CL40 и DDR5-6000 CL30 на XMP-профиле дают сопоставимую реальную пропускную способность. Не переплачивайте за 7000 МГц, если планируете работать в JEDEC по умолчанию».

Хранение данных — три M.2 и четыре SATA

Три слота M.2 PCIe 4.0 с термопрокладками на MSI MAG B760 Tomahawk WiFi

MSI MAG B760 Tomahawk WiFi предлагает три разъёма M.2, все — с интерфейсом PCIe 4.0 x4. Первый поддерживает типоразмеры 2242/2260/2280/22110 (в том числе длинные накопители формата 110 мм). Второй — типоразмеры 2242/2260/2280. Третий универсален: работает как с PCIe 4.0 x4, так и с SATA-накопителями форм-факторов 2242/2260/2280. По информации производителя, каждый слот M.2 оснащён пассивным радиатором с термопрокладкой, что предотвращает троттлинг при длительных операциях чтения и записи. В комплекте с платой поставляются крепёжный комплект для M.2-накопителей.

SATA RAID и расширение хранилища

Помимо M.2, MSI MAG B760 Tomahawk WiFi располагает четырьмя портами SATA III для подключения жёстких дисков и 2,5-дюймовых SSD. Поддерживаются режимы RAID 0, 1, 5 и 10, что актуально для небольших NAS-подобных конфигураций или резервирования данных прямо внутри десктопа. Совокупно плата позволяет использовать до семи накопителей одновременно (три M.2 + четыре SATA), что является избыточным запасом для большинства пользовательских сценариев.

Совет от редакции FormulaTV: «Если планируете установить три M.2-накопителя одновременно, уточните в документации к плате, не деактивирует ли третий слот один из портов SATA — на чипсете B760 общее число линий PCIe ограничено, и производители нередко реализуют мультиплексирование между M.2 и SATA».

Подключение и порты — задняя панель и внутренние разъёмы

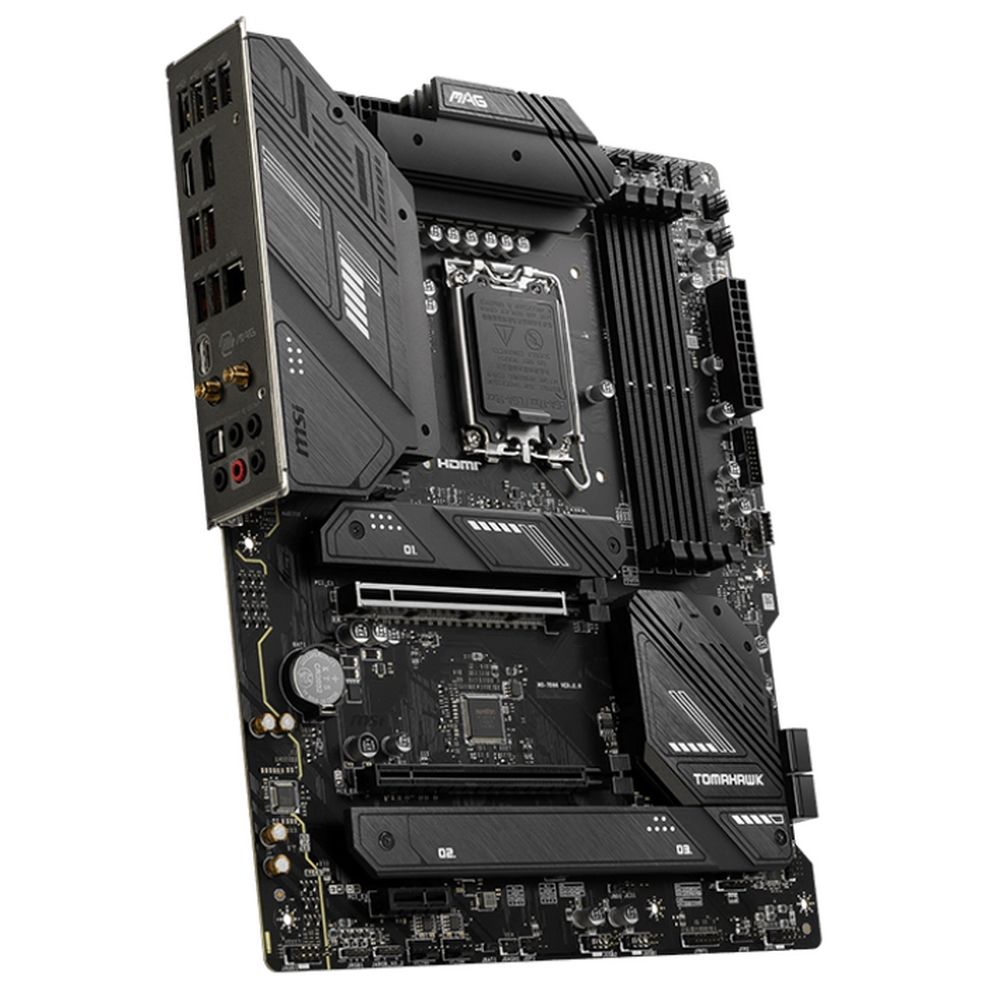

Задняя панель MSI MAG B760 Tomahawk WiFi — USB, видео и сеть

Задняя панель MSI MAG B760 Tomahawk WiFi насчитывает 10 портов USB: четыре USB 2.0 Type-A, четыре USB 3.2 Gen 2 Type-A (10 Гбит/с) и один USB 3.2 Gen 2×2 Type-C (20 Гбит/с). Видеовыходы — один HDMI и один DisplayPort — предназначены для работы со встроенной графикой процессоров Intel с индексом без суффикса F. Сетевой порт RJ-45 обеспечивает проводное соединение со скоростью 2,5 Гбит/с. По данным редакции FormulaTV, наличие порта 2,5GbE в этом ценовом сегменте — заметное преимущество перед платами с гигабитным Ethernet при использовании современных NAS или роутеров с агрегацией каналов.

Wi-Fi 6E и Bluetooth 5.3 — беспроводные возможности платы

MSI MAG B760 Tomahawk WiFi поддерживает стандарт Wi-Fi 6E (802.11ax), включающий работу в диапазоне 6 ГГц — менее загруженном по сравнению с 2,4 и 5 ГГц. Это актуально в плотно застроенных городских условиях, где классические диапазоны перегружены соседними сетями. Bluetooth 5.3 обеспечивает стабильное подключение периферии: наушников, геймпадов, клавиатур. Антенны входят в комплект поставки — их не нужно приобретать отдельно. Модуль беспроводной связи установлен в разъём M.2 (E-key) на плате.

Внутренние разъёмы и управление вентиляторами

На плате предусмотрены пять разъёмов для корпусных вентиляторов (4 pin PWM), один 4-pin разъём для процессорного кулера, а также внутренние USB-коннекторы: один USB 3.2 Gen 1 (19 pin), два USB 2.0 (9 pin) и один USB 3.2 Gen 2 Type-C. Для подключения адресной подсветки доступны два разъёма ARGB (3 pin, 5V) и два разъёма RGB (4 pin, 12V). Синхронизация подсветки осуществляется через программу MSI Mystic Light.

Дизайн, монтаж и варианты установки

Форм-фактор ATX и размеры MSI MAG B760 Tomahawk WiFi

MSI MAG B760 Tomahawk WiFi выполнена в стандарте ATX с размерами 305 × 244 мм. Плата совместима с любым корпусом, поддерживающим ATX — это наиболее распространённый стандарт для стационарных ПК. Для монтажа требуется корпус с не менее чем семью стойками под стандартное ATX-расположение. Задняя панель поставляется с предустановленной заглушкой I/O — она включена в комплект и устанавливается в корпус до монтажа платы.

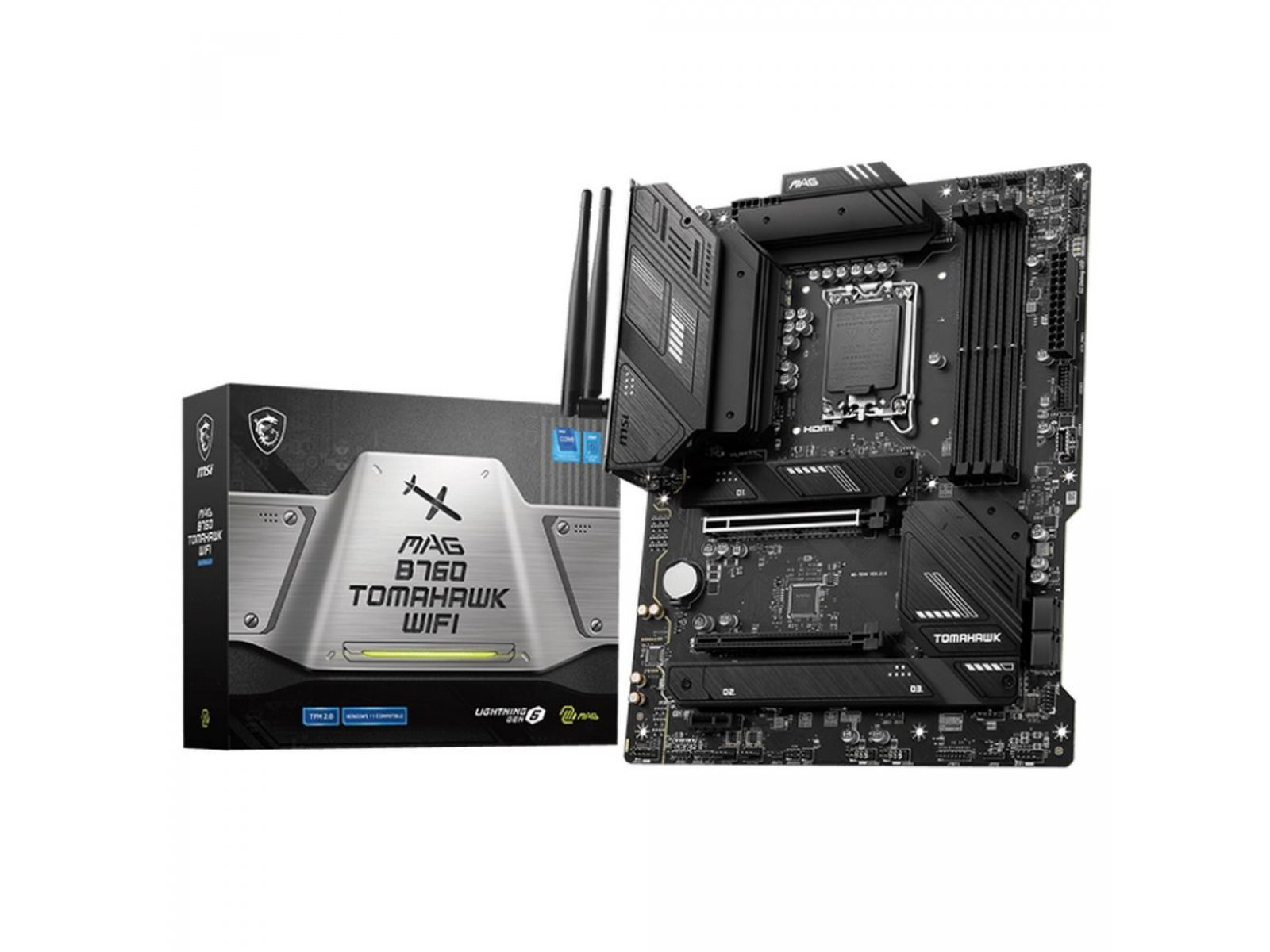

Комплектация и что входит в коробку

В стандартной поставке MSI MAG B760 Tomahawk WiFi в комплект входят: материнская плата, кабель SATA, заглушка панели I/O (предустановлена), крепёжный комплект и антенны Wi-Fi. Отдельно приобретать антенны беспроводного адаптера не нужно — они уже в коробке. Руководство по быстрой установке и диск с драйверами также прилагаются в зависимости от региона; актуальные драйверы рекомендуется загружать с официального сайта MSI.

С чем сравнить в России — MSI MAG B760 Tomahawk WiFi против конкурентов

В сегменте ATX-плат на чипсете Intel B760 с DDR5 и беспроводной связью MSI MAG B760 Tomahawk WiFi конкурирует с несколькими решениями от Asus, Gigabyte и ASRock.

Как мы к этому пришли — эволюция платформы LGA 1700 и B760

Почему B760 стал основным чипсетом для массовых сборок

MSI MAG B760 Tomahawk WiFi принадлежит к поколению плат, вышедших с появлением Raptor Lake Refresh в 2023 году. Чипсет Intel B760 позиционируется как «разумная середина» между экономичным H770 и флагманским Z790: он лишён разгона процессора, однако предоставляет полный доступ к XMP-профилям памяти, три линии M.2 и расширенный USB-контроллер. По информации производителя, MSI усилила подсистему питания по сравнению с предыдущим поколением B660, добавив больше фаз и улучшенное пассивное охлаждение зоны VRM.

Зачем MSI добавила PCIe 5.0 на плату B760

Слот PCIe 5.0 × 16 в MSI MAG B760 Tomahawk WiFi означает, что плата готова к следующему поколению видеокарт без замены основы ПК. Актуальные GPU серий GeForce RTX 4000 и Radeon RX 7000 полностью работают на PCIe 4.0 — разницы в игровой производительности нет. Однако наличие PCIe 5.0 обеспечивает инвестицию в будущее: при замене видеокарты через 2–3 года плату менять не придётся.

Инженерный компромисс — что отдали ради доступной цены

B760 против Z790 — в чём реальная разница для пользователя

Главное ограничение чипсета B760 — отсутствие разгона процессора. Это критично только для тех, кто планирует приобрести процессор с индексом K (Core i7-13700K, Core i9-14900K и т.д.) и нацелен на оверклокинг. В остальных сценариях — игры, рендеринг, профессиональные задачи с некратными K-процессорами — B760 функционально идентичен Z790. Звуковой чип Realtek ALC897 является начальным уровнем: для прослушивания через наушники с высоким импедансом или профессиональной работы со звуком потребуется внешний ЦАП или звуковая карта. По наблюдениям специалистов FormulaTV в условиях шоурума, разница в звуке между ALC897 и более дорогими чипами слышна на качественных мониторных наушниках, но незаметна при работе с игровой гарнитурой.

Взгляд с другой стороны

Контраргумент. Плата стоит дороже ряда конкурентов на B760, при этом не поддерживает разгон процессора — зачем переплачивать за «урезанный» чипсет?

Когда валиден. Если цель — максимальная производительность на разогнанном CPU, логика верна: за те же деньги можно найти Z790-плату с базовым функционалом и разгоном.

Ответ. MSI MAG B760 Tomahawk WiFi оправдана, когда важны три вещи одновременно: надёжная VRM без перегрева при 125 Вт+ процессорах, встроенный Wi-Fi 6E без лишней карты расширения и три M.2 с термозащитой. Для пользователей без намерения разгонять CPU она предлагает больше практических возможностей, чем бюджетные Z790, которые часто экономят именно на питании и M.2.

Ошибки и их цена

1) Установить одну планку DDR5 вместо двух — потеря до 30–40% пропускной способности памяти из-за отключения двухканального режима. Для процессоров с встроенной графикой потери особенно заметны.

2) Не активировать XMP-профиль в BIOS — память будет работать на базовой частоте JEDEC (DDR5-4800), хотя поддерживается до 7000 МГц. Активация XMP занимает одну минуту и не требует специальных знаний.

3) Игнорировать термопрокладки на M.2 — если устанавливать накопители без прилегающего контакта с радиатором, температура при длительной записи может вырасти до уровня троттлинга. Использовать штатные прокладки из комплекта платы.
