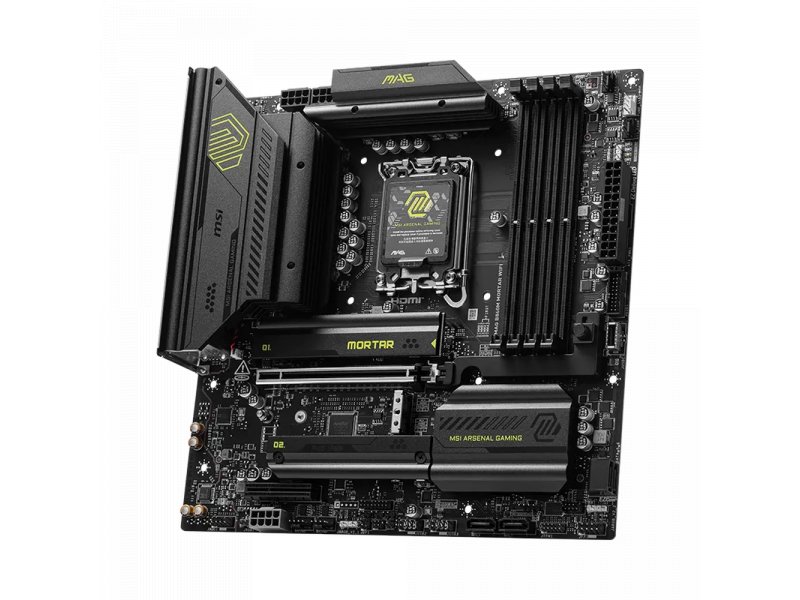

Материнская плата MSI Mag B860m Mortar Wifi, Socket LGA 1851, Intel B860, mATX, RTL

MSI MAG B860M MORTAR WIFI — материнская плата формата mATX на чипсете Intel B860 под процессоры поколения Arrow Lake (Socket LGA 1851) с поддержкой DDR5, интерфейса Wi-Fi 7 и разъёма Thunderbolt 4. Предназначена для сборки компактного производительного ПК — от универсальной рабочей станции до игровой системы среднего класса.

• Форм-фактор: mATX, 244 × 244 мм
• Процессор: Intel Arrow Lake, Socket LGA 1851, чипсет Intel B860
• Память: 4 × DDR5 DIMM, до 128 ГБ, 4800–9200 МГц, 2-канальный режим
• Для кого: сборщики компактного игрового или рабочего ПК на платформе Intel 800-й серии

Коротко — для кого эта материнская плата

MSI MAG B860M MORTAR WIFI ориентирована на тех, кто строит компактную, но функционально полную систему на платформе Intel Arrow Lake без переплаты за старший чипсет Z890. Плата даёт три слота M.2 (один из которых PCIe 5.0), Thunderbolt 4, сетевой адаптер 5 Гбит/с и Wi-Fi 7 — набор, нетипичный для B-сегмента. При этом форм-фактор mATX позволяет использовать широкий выбор корпусов.

Разгон процессора на B860 недоступен — это принципиальное отличие от Z890. Если разгон CPU в приоритете, нужен Z890-чипсет. Разгон памяти (XMP/EXPO) плата поддерживает: модули до 9200 МГц будут приняты.

Главные плюсы и ограничения MAG B860M MORTAR WIFI

MSI MAG B860M MORTAR WIFI предлагает нетипично богатую для B-чипсета периферию при компактных габаритах.

• ✓ Thunderbolt 4 на задней панели — редкость для платы этого класса
• ✓ Wi-Fi 7 (802.11be) + 5 Гбит/с LAN через Intel Killer E5000 — максимальная сетевая пропускная способность в классе
• ✓ Три разъёма M.2, включая один PCIe 5.0 x4 — готовность к накопителям нового поколения
• ✓ 12+1+1+1 фаз питания с пассивным охлаждением VRM, чипсета и двух M.2 слотов

• ✗ Разгон процессора недоступен — ограничение чипсета Intel B860
• ✗ Один слот PCIe 5.0 x16 для GPU — нет второго слота для мультикарточных конфигураций
• ✗ Звуковой кодек Realtek ALC897 — базовый уровень, без изолированного аудиотракта

Процессор, память и питание — что важно при сборке

MSI MAG B860M MORTAR WIFI и процессоры Arrow Lake

Плата поддерживает процессоры Intel Arrow Lake в исполнении Socket LGA 1851 — это линейка Intel Core Ultra 200-й серии (Core Ultra 200S). Разгон по множителю недоступен на чипсете B860: если сборка планируется вокруг разлоченного K-процессора с активным разгоном — потребуется Z890. Питание CPU реализовано через два разъёма 8-pin, что достаточно для любого процессора линейки Arrow Lake без исключений.

Система питания включает 12+1+1+1 фаз. Пассивное охлаждение зоны VRM обеспечивает стабильную работу в длительных нагрузках без дополнительных вентиляторов на радиаторах.

Память DDR5 — диапазон частот и конфигурации

MSI MAG B860M MORTAR WIFI оснащена четырьмя слотами DIMM DDR5 с поддержкой частот от 4800 до 9200 МГц в двухканальном режиме. Максимальный объём — 128 ГБ. Профили XMP для разгона памяти доступны, несмотря на B860-чипсет.

Оптимальная конфигурация для большинства задач — два модуля в двухканальном режиме (слоты A2+B2): это даёт максимальную пропускную способность при минимальных затратах. Четыре модуля заполнят все слоты для максимального объёма, но частотный потолок при этом может снизиться в зависимости от конкретных планок.

Совет от Редакции FormulaTV: «При выборе памяти для B860M MORTAR WIFI ориентируйтесь на модули из официального QVL-листа MSI: платформа Arrow Lake чувствительна к профилям XMP, и модули с листа дают корректную инициализацию с первого раза, без ручной правки таймингов в BIOS.»

Накопители и слоты расширения

Три M.2 и SATA — хранение без компромиссов

MSI MAG B860M MORTAR WIFI предоставляет три разъёма M.2: первый поддерживает форматы 2242/2260/2280 с интерфейсом PCIe 5.0 x4 — для накопителей нового поколения со скоростью последовательного чтения свыше 12 000 МБ/с. Два оставшихся работают по PCIe 4.0 x4 и принимают форматы 2260/2280. Все три слота прикрыты термопрокладками пассивного охлаждения.

Четыре порта SATA с поддержкой RAID-массивов (0, 1, 5, 10) дополняют конфигурацию для тех, кто использует 2,5″ или 3,5″ накопители. По данным редакции FormulaTV, наличие PCIe 5.0 M.2 в B-сегменте встречается заметно реже, чем в Z-линейке, что делает эту плату практически уникальной в своём ценовом диапазоне.

Единственный слот PCIe 5.0 x16 для видеокарты

Для видеокарты предусмотрен один слот PCIe 5.0 x16. Этого достаточно для любой актуальной GPU, включая NVIDIA RTX 50-й серии и AMD Radeon RX 9000 — обе используют именно x16. Второго полноскоростного слота нет: SLI и мультикарточные конфигурации исключены, но для современных задач это не ограничение.

Коммуникации и порты — Wi-Fi 7, Thunderbolt 4, 5 Гбит/с LAN

Сетевые адаптеры — Intel Killer E5000 и BE1750x

MSI MAG B860M MORTAR WIFI оснащена проводным адаптером Intel Killer E5000 со скоростью 5 Гбит/с — вдвое быстрее стандартного гигабитного LAN и без необходимости в отдельной сетевой карте. Беспроводной модуль Intel Killer BE1750x реализует стандарт Wi-Fi 7 (802.11be) с поддержкой диапазонов 2,4 ГГц, 5 ГГц и 6 ГГц и мультилинк-операцией (MLO). Bluetooth 5.4 встроен в тот же модуль.

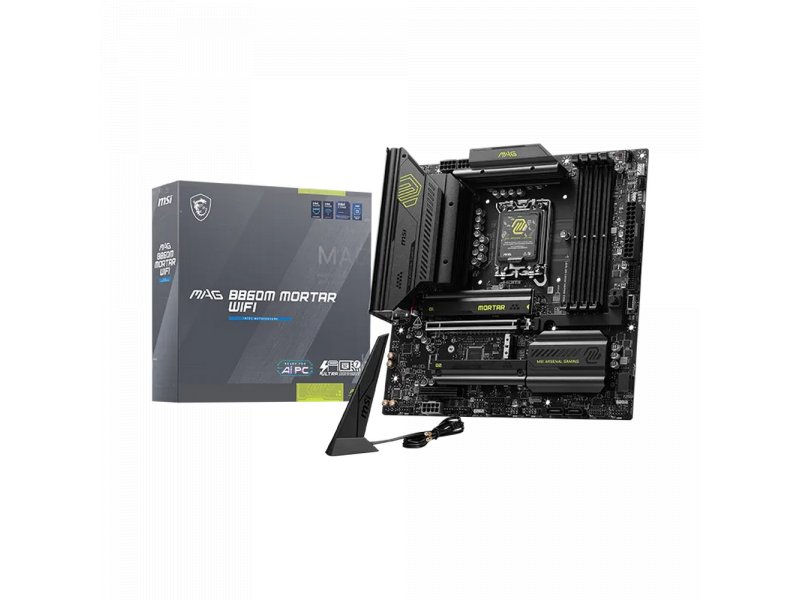

WiFi-антенна входит в комплект поставки RTL, и к работе плата готова сразу после установки в корпус — отдельно антенну приобретать не нужно.

Задняя панель — порты и видеовыходы

На задней панели MSI MAG B860M MORTAR WIFI размещены: Thunderbolt 4 (USB Type-C, до 40 Гбит/с, поддержка DisplayPort и зарядки), USB 3.2 Gen 2 Type-C, три порта USB 3.2 Gen 2 Type-A, четыре USB 2.0, разъём HDMI и DisplayPort для вывода изображения с процессорной графики (Intel HD Graphics в Arrow Lake), сетевой RJ-45 и оптический выход TOSLINK (S/PDIF).

По информации производителя, Thunderbolt 4 на задней панели — нечастое решение даже для плат более высокого сегмента. Для подключения мониторов через USB-C или Thunderbolt-хабов это существенное преимущество.

Совет от Редакции FormulaTV: «Thunderbolt 4 на этой плате решает задачу подключения внешних NVMe-накопителей в корпусах Thunderbolt без дополнительной PCIe-карты. Если в рабочем процессе используются быстрые внешние хранилища или 40 Гбит/с-концентраторы — это готовая инфраструктура прямо из коробки.»

Внутренние разъёмы и управление подсветкой

Разъёмы для вентиляторов, подсветки и USB на плате

MSI MAG B860M MORTAR WIFI предоставляет четыре разъёма для корпусных вентиляторов (4-pin PWM) и один разъём для процессорного кулера (4-pin). Для подсветки — три разъёма ARGB 5V 3-pin и один разъём RGB 12V 4-pin. Синхронизация управляется через MSI Mystic Light.

Внутренние USB-разъёмы: один USB 3.2 Gen 1 (19-pin) для фронтальной панели, два USB 2.0 (9-pin) и один USB 3.2 Gen 2 Type-C — актуален для корпусов с фронтальным USB-C. На плате также расположены кнопка Flash BIOS (обновление прошивки без процессора) и кнопка очистки CMOS.

С чем сравнить в России?

MSI MAG B860M MORTAR WIFI конкурирует с другими платами формата mATX на Intel B860 и частично с младшими Z890-решениями в той же ценовой зоне.

Как MSI пришла к этой конфигурации — эволюция серии MORTAR

Серия MAG MORTAR от MSI исторически занимает позицию «максимум функций в mATX при B-чипсете». Предшественница на Intel B760 уже несла Thunderbolt-совместимые порты и мультигигабитный LAN. С переходом на B860 MSI подняла планку до Wi-Fi 7, 5 Гбит/с LAN и PCIe 5.0 M.2, сохранив ценовую политику ниже Z890.

По информации MSI, платформа Arrow Lake принципиально меняет архитектуру питания: разделение на P-ядра и E-ядра требует более точного управления VRM. Ответом стала схема 12+1+1+1 фаз — против 10+1 у предшественника. Это объясняет увеличенные радиаторы VRM, заметные на фото платы.

Инженерный компромисс — B860 против Z890

Главный trade-off: Intel B860 не поддерживает разгон CPU. Это не недостаток платы — это ограничение чипсета Intel. Покупатель, который планирует разгонять процессор (особенно Core Ultra 9 285K или аналоги), должен смотреть в сторону Z890. Для остальных сценариев — рабочая станция, игровой ПК без экспериментов с разгоном, медиасервер — B860 экономит деньги и не жертвует ничем критичным.

Второй компромисс: один слот PCIe x16. В эпоху, когда даже флагманские GPU используют один x16, это не проблема для 99% сборок. Ограничение ощутимо только при установке нескольких PCIe-карт: карты захвата, сетевой адаптер, ускоритель — для этих конфигураций потребуется планировать слоты заранее.

Взгляд с другой стороны

Контраргумент. Зачем переплачивать за Thunderbolt 4 и 5 Гбит/с LAN в плате B-сегмента, если большинству пользователей достаточно USB 3.2 Gen 2 и гигабитного Ethernet?

Когда валиден. Если рабочий сценарий — игры + браузер + стриминг без профессиональных периферийных устройств, избыточная сетевая пропускная способность и TB4 действительно не окупаются. Для такой задачи ASRock B860M Pro RS WiFi с Wi-Fi 6E будет практичнее и дешевле.

Ответ. MAG B860M MORTAR WIFI рациональна в сценариях, где будущее расширение важно: подключение Thunderbolt-монитора, внешнего NVMe-хранилища, 5 Гбит/с коммутатора в домашней сети или NAS. Плата закрывает эти потребности без докупки PCIe-карт — и именно в этом её ценность.

Ошибки при выборе и их цена

1) Купить MAG B860M MORTAR WIFI под разгон процессора — чипсет B860 не поддерживает изменение множителя CPU. Результат: переплата за функции платы при невозможности реализовать главную цель сборки. Решение: Z890 для разгона.

2) Установить модули памяти не из QVL-листа MSI с высокими частотами XMP — риск нестабильной инициализации или невозможности запуститься на заявленных 6400+ МГц. Цена ошибки — время на диагностику и возможная замена комплекта.

3) Не подключить оба кабеля питания CPU (8-pin + 8-pin) — при использовании одного разъёма мощность ограничена, что сказывается на стабильности при длительной нагрузке на процессор. Оба разъёма питания должны быть подключены к блоку питания.

Совет от Редакции FormulaTV: «При монтаже системы охлаждения процессора на LGA 1851 убедитесь, что крепёжная рамка башенного кулера совместима с новым сокетом: многие производители выпустили обновлённые кронштейны для Arrow Lake, и использование старого крепежа без проверки совместимости — частая причина неплотного прилегания. Проверяйте совместимость на сайте производителя кулера до установки.»
