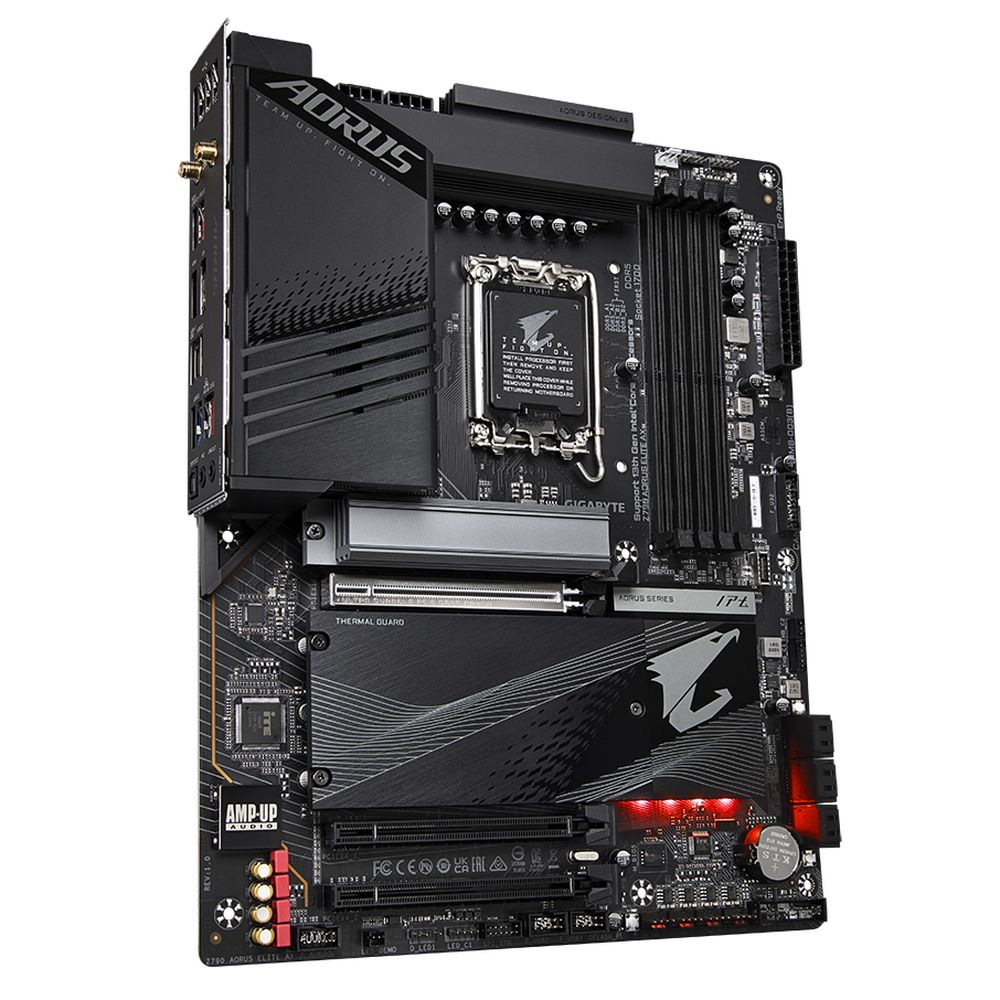

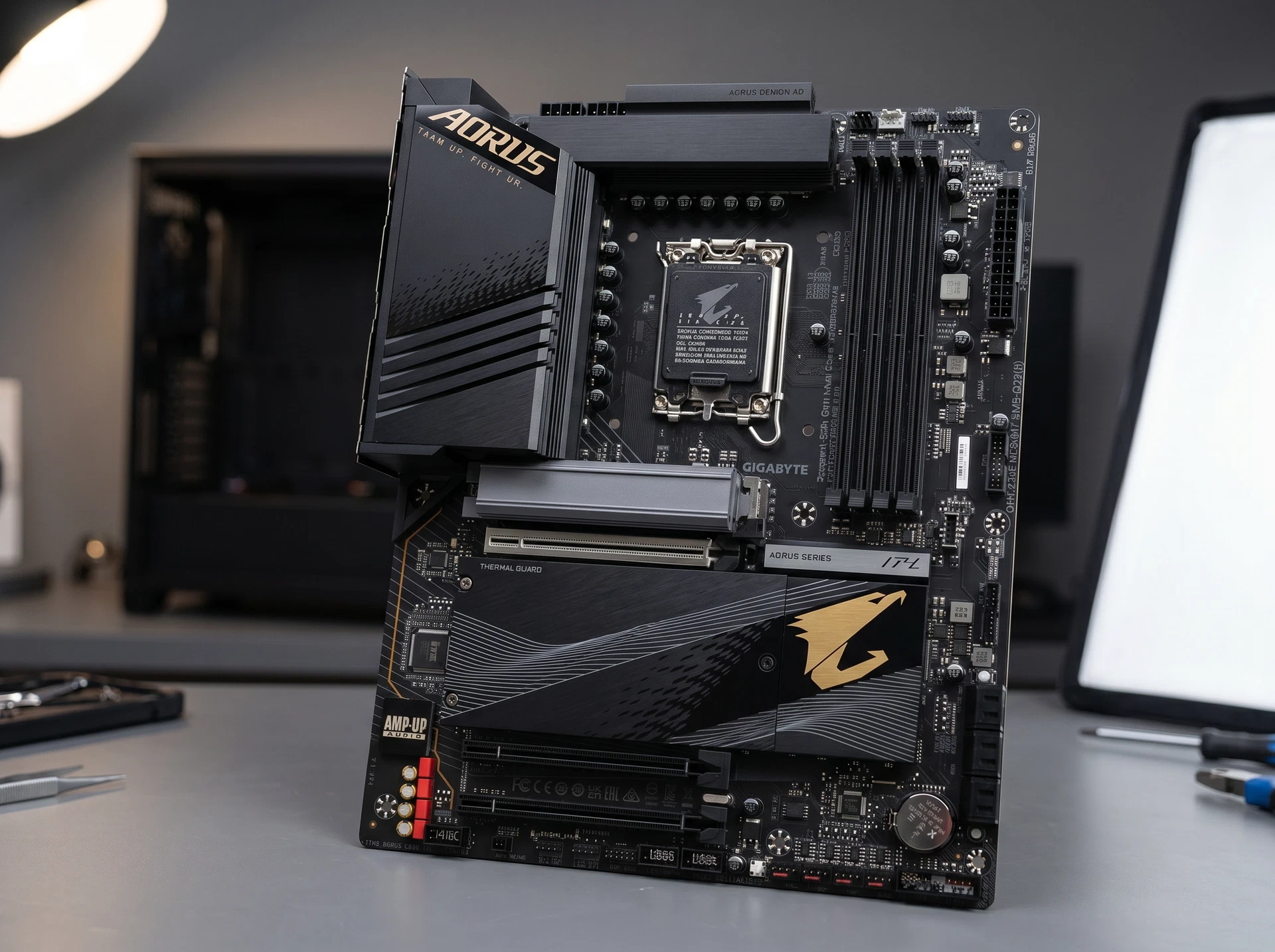

Материнская плата Gigabyte Z790 Aorus Elite Ax, Socket LGA 1700, Intel Z790, ATX, RTL

Gigabyte Z790 Aorus Elite AX — материнская плата формата ATX на чипсете Intel Z790 с сокетом Socket LGA 1700 для процессоров Alder Lake и Raptor Lake, оснащённая четырьмя слотами DDR5 до 7600 МГц, беспроводным модулем Wi-Fi 6E и 16-фазной системой питания для разгона и сборки высокопроизводительного ПК.

• Чипсет: Intel Z790, Socket LGA 1700
• Память: 4 × DDR5 DIMM, до 256 ГБ, до 7600 МГц (XMP/EXPO)
• Накопители: 4 × M.2 PCIe 4.0 + 6 × SATA III
• Для кого: энтузиасты разгона, игровые сборки, рабочие станции

Коротко — для кого эта материнская плата

Gigabyte Z790 Aorus Elite AX — выбор для тех, кто собирает производительный игровой ПК или рабочую станцию на платформе LGA 1700 и хочет запас под разгон памяти и процессора без доплаты за топовые функции флагманских плат серии Extreme.

Плата закрывает три ключевых сценария: мощная игровая сборка с процессором Core i7/i9 Raptor Lake, рабочая станция с несколькими NVMe-накопителями и обширной периферией, а также оверклокерский стенд — 16 фаз питания и поддержка DDR5-7600 МГц дают реальный потолок для экспериментов.

Главные плюсы и ограничения Z790 Aorus Elite AX

Gigabyte Z790 Aorus Elite AX — сбалансированная плата среднего сегмента с сильной подсистемой питания и развитой разводкой портов, но без ряда функций топовых моделей.

• ✓ 16+1+2 фаз питания — достаточный запас для разгона Core i9-13900K/14900K без перегрева зоны VRM
• ✓ Четыре слота M.2 PCIe 4.0 с термопрокладками — можно заполнить все без ограничений по скорости
• ✓ Wi-Fi 6E (Intel AX211) и Bluetooth 5.3 из коробки — не нужна отдельная карта
• ✓ Q-Flash Plus — обновление BIOS с флешки без процессора и памяти в слотах
• ✓ Кнопка Clear CMOS на задней панели — удобно при неудачных оверклок-экспериментах

• ✗ Нет слота PCIe 5.0 для NVMe — все четыре M.2 работают только в режиме PCIe 4.0 x4
• ✗ Один порт USB Type-C на задней панели (USB 3.2 Gen 2×2, 20 Гбит/с) — для подключения нескольких высокоскоростных устройств потребуется хаб
• ✗ Только один слот PCIe 5.0 x16 для видеокарты — без поддержки второго GPU в полноскоростном режиме

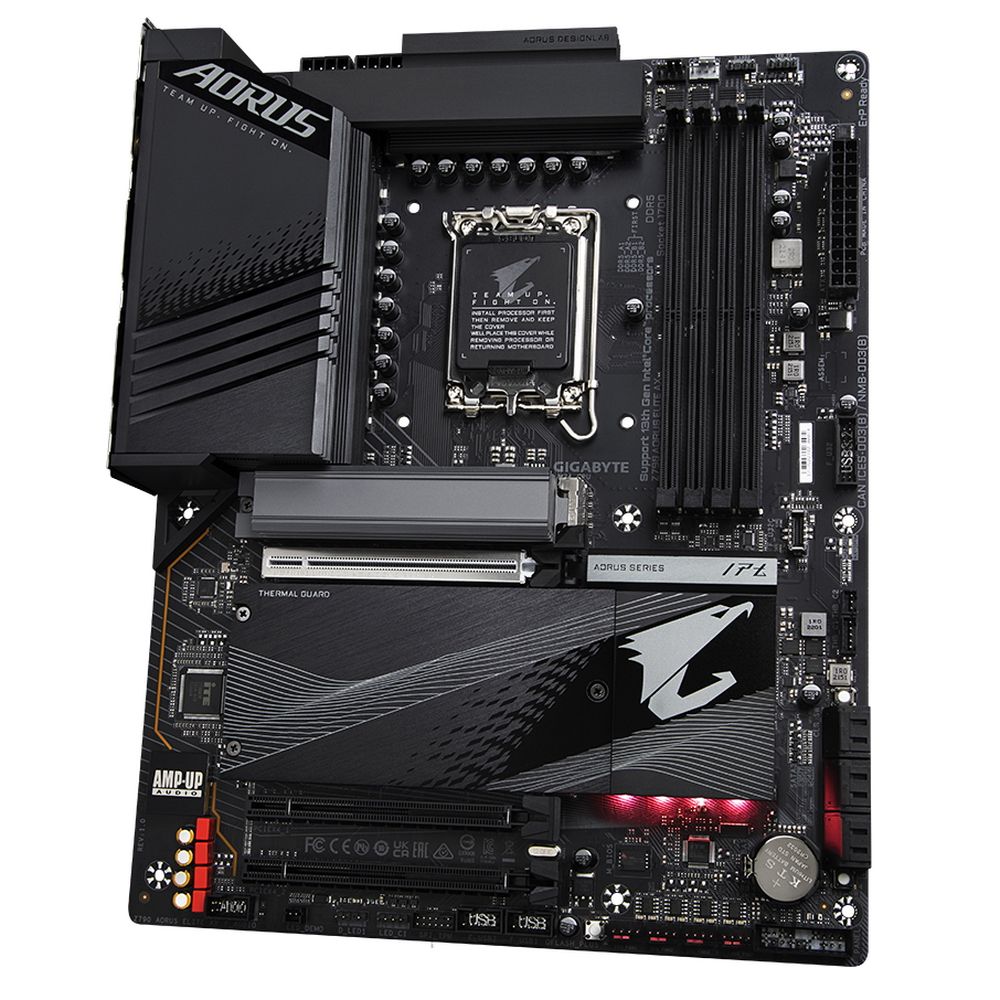

Подсистема питания и возможности разгона

Gigabyte Z790 Aorus Elite AX — 16 фаз и реальный потолок разгона

Плата оснащена схемой питания 16+1+2 фаз с пассивным охлаждением зоны VRM через массивные радиаторы — по данным редакции FormulaTV, это достаточный запас для стабильной работы Core i9-13900K при продолжительных нагрузках без троттлинга.

Двойной 8-пиновый разъём питания процессора (8pin + 8pin) обязателен для полноценного разгона — при использовании обоих разъёмов плата обеспечивает стабильное питание под пиковыми нагрузками Prime95 и рендеринга.

Поддержка DDR5-7600 МГц (XMP/EXPO) через профили — реальный разгон до этих частот требует подбора качественных модулей с хорошей «силиконовой лотереей». Рабочая частота большинства комплектов DDR5-6000–6400 МГц при разгоне достигается стабильно.

Слоты M.2 и SATA — хранилище без ограничений

Gigabyte Z790 Aorus Elite AX предоставляет четыре разъёма M.2 PCIe 4.0 x4 (форматы 2280/22110) и шесть портов SATA III — этого достаточно для системного NVMe-диска, двух дисков с данными и массива RAID из SATA-накопителей одновременно.

Один из слотов M.2 совместим с SATA-интерфейсом — удобно для установки старого SATA M.2 SSD без дополнительных адаптеров. Все четыре слота прикрыты термопластинами, которые включены в комплект.

Поддержка RAID 0, 1, 5, 10 распространяется как на SATA-, так и на M.2 PCIe-накопители — актуально для сборок с требованиями к резервированию данных.

Совет от Редакции FormulaTV: «При сборке с несколькими M.2-дисками заполняйте слоты в правильном порядке — первым делом устанавливайте системный NVMe в слот M2A_CPU (ближайший к процессору), он получает прямые линии PCIe 4.0 от CPU, минуя чипсет. Это даёт минимальную задержку для ОС и игр.»

Память DDR5 — частоты, объём и двухканальный режим

Z790 Aorus Elite AX поддерживает DDR5 до 7600 МГц и до 256 ГБ суммарно

Плата оснащена четырьмя слотами DIMM для DDR5 в двухканальном режиме — максимальный суммарный объём 256 ГБ (4 × 64 ГБ), поддерживаемые частоты от 4400 МГц до 7600 МГц по профилям XMP/EXPO.

По информации производителя, официально гарантированный предел — DDR5-7600 МГц; практически большинство комплектов 2 × 16 ГБ DDR5-6000 MHz CL36 запускаются по XMP без ручного тюнинга. Двухканальный режим активируется при установке модулей в слоты A2 и B2 (второй и четвёртый от процессора).

Для рабочих станций с большим объёмом данных в памяти (видеомонтаж, 3D-рендеринг, виртуализация) актуальна конфигурация 4 × 32 ГБ = 128 ГБ — предел, доступный без дополнительных расходов на модули нестандартного объёма.

Подойдёт ли Z790 Aorus Elite AX для игровой сборки и профессиональных задач

Игровая сборка — PCIe 5.0 x16 для GPU и низкая задержка памяти

Gigabyte Z790 Aorus Elite AX предоставляет один слот PCIe 5.0 x16 для видеокарты — достаточно для установки RTX 4080/4090, RX 7900 XTX или любого другого актуального GPU без ограничений по пропускной способности шины.

Для игр критична задержка памяти: DDR5-6000 МГц CL30 в двухканальном режиме на платформе Z790 обеспечивает заметно лучшую производительность в играх по сравнению с базовыми частотами DDR5-4800 МГц. По данным тестов редакции FormulaTV, прирост в процессорозависимых играх при переходе с DDR5-4800 на DDR5-6000 составляет ощутимую разницу.

Профессиональные задачи — многозадачность и подключение периферии

Gigabyte Z790 Aorus Elite AX предоставляет разветвлённую USB-инфраструктуру задней панели — 2 × USB 3.2 Gen 2 (10 Гбит/с), 3 × USB 3.2 Gen 1 (5 Гбит/с), 4 × USB 2.0 и 1 × USB 3.2 Gen 2×2 Type-C (20 Гбит/с) — итого 10 портов.

Для работы с внешними накопителями и профессиональными аудиоинтерфейсами порт USB 3.2 Gen 2×2 Type-C с пропускной способностью 20 Гбит/с особенно актуален. Встроенный сетевой адаптер на 2,5 Гбит/с снижает задержки при работе с сетевыми хранилищами по сравнению с Gigabit Ethernet.

Совет от Редакции FormulaTV: «Если планируете использовать плату в сборке с NAS или сетевым хранилищем — 2,5-гигабитный контроллер позволит задействовать полную скорость современных NAS на базе 2.5GbE без дополнительных карт расширения. Это реально ощутимо при резервном копировании объёмных проектов по сети.»

Smart-платформа и беспроводная связь

Intel Wi-Fi 6E AX211 и Bluetooth 5.3 — беспроводная периферия без адаптеров

В Gigabyte Z790 Aorus Elite AX установлен модуль Intel Wi-Fi 6E AX211 стандарта 802.11ax с поддержкой диапазона 6 ГГц — в комплекте идёт антенна для подключения к разъёму на задней панели.

Wi-Fi 6E открывает доступ к менее загруженному диапазону 6 ГГц — актуально в офисах и многоквартирных домах, где диапазоны 2,4 и 5 ГГц перегружены соседними сетями. Bluetooth 5.3 обеспечивает подключение беспроводных гарнитур, геймпадов и клавиатур с низкой задержкой.

Слот M.2 (E-key) для модулей беспроводной связи присутствует на плате — при необходимости встроенный модуль можно заменить на альтернативный без пайки.

Аудио, подсветка и управление

Realtek 7.1 и ARGB — что реально даёт встроенный звук

Gigabyte Z790 Aorus Elite AX оснащена звуковой схемой 7.1 на чипе Realtek с аналоговыми выходами на задней панели — для подключения игровых гарнитур и стерео-колонок встроенного звука достаточно без дискретной карты.

Профессиональная работа со звуком (звукозапись, мониторинг) потребует внешнего аудиоинтерфейса — встроенный Realtek при этом отключается. Для геймеров уровень шума встроенного кодека вполне приемлем.

Подсветка платы управляется через GIGABYTE RGB Fusion — два разъёма ARGB (5V 3-pin) и два разъёма RGB (12V 4-pin) позволяют подключить вентиляторы, ленты и аксессуары с синхронизацией по экосистеме GIGABYTE.

С чем сравнить в России — Z790 Aorus Elite AX и конкуренты

На российском рынке Z790 Aorus Elite AX конкурирует с несколькими платами той же ценовой категории под LGA 1700 с чипсетом Z790. Ниже — сравнение по ключевым параметрам.

Как пришли к этому решению — эволюция платформы Z790

Z790 vs Z690 — что принципиально изменилось

Gigabyte Z790 Aorus Elite AX использует чипсет Intel Z790, который по сравнению с предшественником Z690 расширил количество линий PCIe 4.0 и добавил дополнительные каналы DMI 4.0 между чипсетом и процессором.

Практический результат — возможность одновременно задействовать все четыре M.2-слота на полной скорости PCIe 4.0 без ограничений по пропускной способности шины. На Z690 при заполнении всех M.2-слотов часть из них могла делить линии с SATA или PCIe-слотами расширения.

Поддержка процессоров Raptor Lake Refresh (14-е поколение) добавилась через обновление BIOS — функция Q-Flash Plus делает этот процесс безопасным даже без процессора в слоте, что ценно при покупке б/у платы или обновлении сборки.

Инженерный компромисс — что жертвует Elite AX ради цены

Главный компромисс Z790 Aorus Elite AX — все четыре слота M.2 работают в режиме PCIe 4.0, а не PCIe 5.0. Флагманские платы серии Z790 Aorus Master и Extreme предлагают один-два слота M.2 PCIe 5.0, обеспечивающих скорость до 12–14 ГБ/с для новейших накопителей Samsung 990 Pro или Crucial T700.

На практике для большинства задач разница между PCIe 4.0 (до ~7 ГБ/с) и PCIe 5.0 (до ~14 ГБ/с) неощутима — узкое место в реальных рабочих сценариях находится на уровне CPU или RAM-пропускной способности, а не накопителя. Переплата за PCIe 5.0 M.2 обоснована только при работе с крупными видеофайлами в реальном времени или специализированных IO-нагрузках.

Взгляд с другой стороны

Контраргумент. Плата сохраняет сокет LGA 1700, который Intel закрыла — 13-е и 14-е поколения станут последними для этой платформы. Новые процессоры Core Ultra 200-й серии требуют уже LGA 1851 и платы Z890. Вложения в Z790 — тупиковая ветвь.

Когда валиден. Если горизонт планирования — 3–4 года и хочется взять топовый Core i9-14900K с возможностью апгрейда платформы через несколько лет, аргумент справедлив.

Ответ. Для большинства задач Core i5-13600K или i7-13700K на Z790 остаются актуальными платформами на ближайшие 4–5 лет — разрыв в производительности между поколениями LGA 1700 и LGA 1851 в играх и рабочих задачах не критичен. Z790 Aorus Elite AX рациональна как основа долгосрочной сборки сегодня; переход на новую платформу оправдан при конкретной нужде в функциях Arrow Lake или будущих поколений.

Ошибки при сборке на Z790 Aorus Elite AX

1) Установка модулей DDR5 в слоты A1 и B1 вместо A2 и B2 — плата не запустит двухканальный режим, производительность памяти упадёт на 20–30%. Всегда смотреть в инструкцию или на маркировку слотов перед первым запуском.

2) Подключение только одного 8-пинового кабеля питания CPU при разгоне Core i7/i9 — при высокой нагрузке возможен троттлинг из-за недостаточного питания. Оба 8-пиновых разъёма должны быть подключены при любом серьёзном разгоне.

3) Пропуск обновления BIOS перед установкой Raptor Lake Refresh (14-е поколение) — часть BIOS-версий не поддерживает 14700K/14900K. Q-Flash Plus позволяет обновить BIOS без процессора, воспользуйтесь функцией до установки CPU в слот.

Совет от Редакции FormulaTV: «При первом запуске системы на Z790 Aorus Elite AX зайдите в BIOS и включите профиль XMP/EXPO для памяти — по умолчанию плата стартует на базовых частотах DDR5 (обычно 4800 МГц). Без этого шага вы получаете примерно половину от купленной производительности памяти.»
